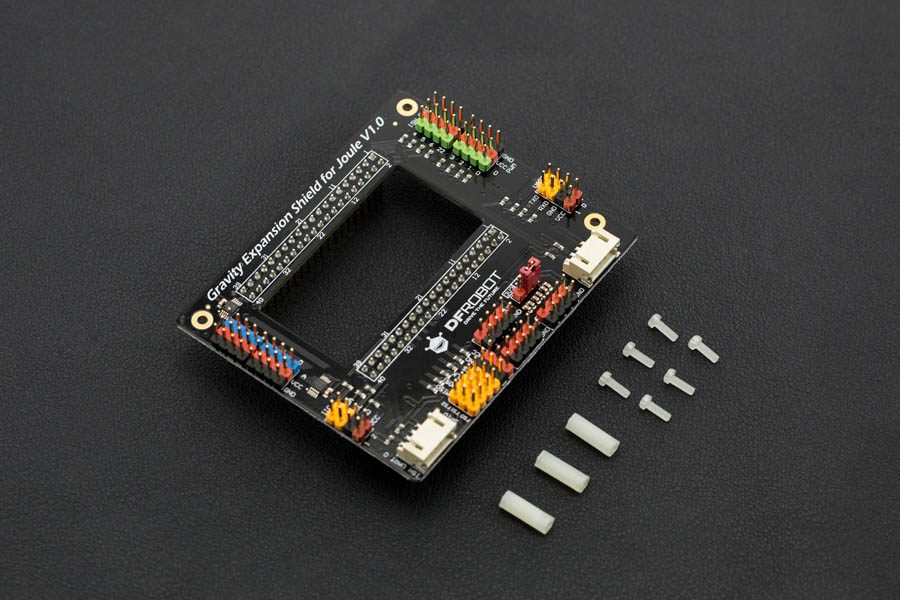

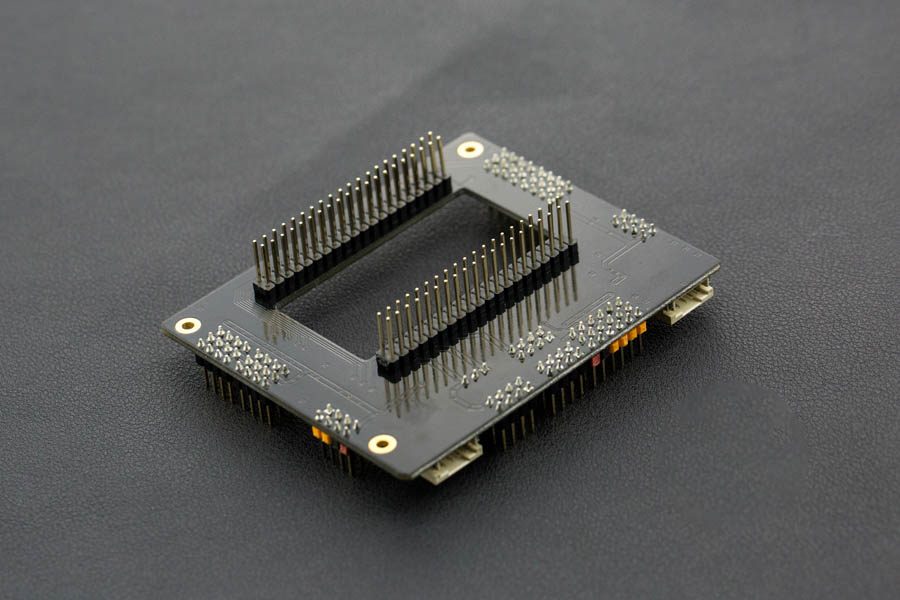

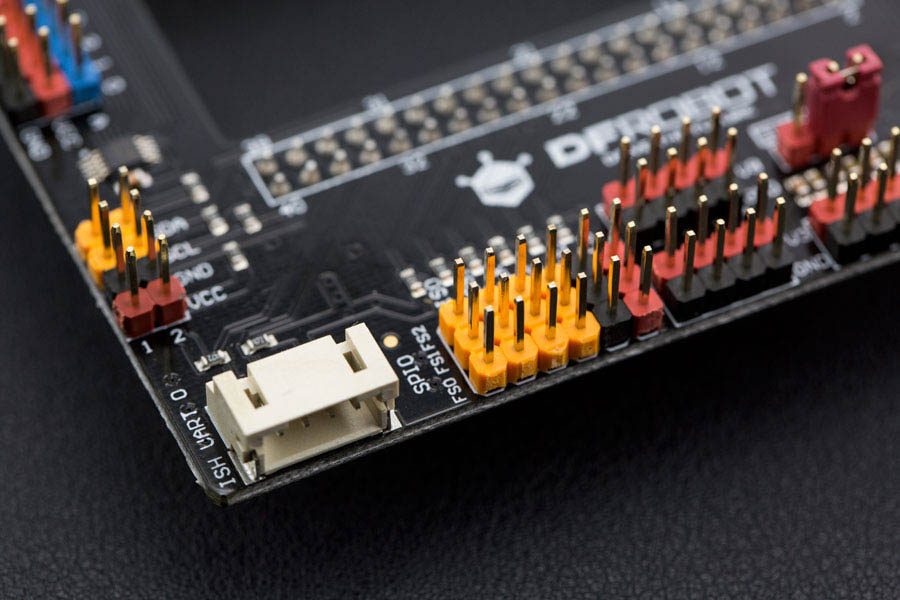

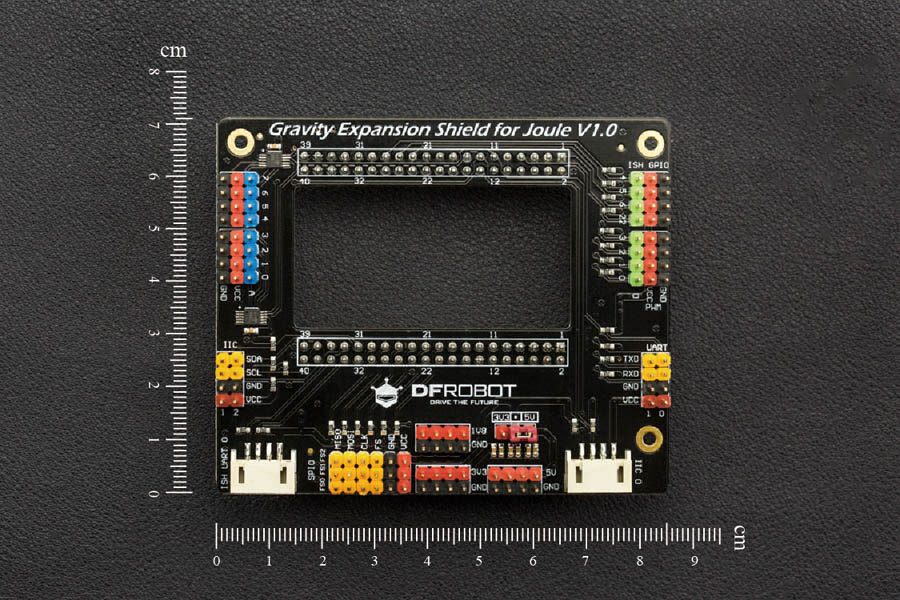

Gravità: Expansion Shield per Intel® Joule™ (fuori – DFR0465

Nota introduttiva: Gravity: Expansion Shield per Intel® Joule™ è ora fuori produzione. Expansion Shield per Intel® Joule™ di DFRobot è un potente componente aggiuntivo del modulo di elaborazione Intel® Joule™ con la sua scheda di espansione carrier per Intel® Joule™. Oltre a quanto originariamente supportato da Intel® Joule™ e dalla scheda di espansione, lo scudo di espansione aggiunge le seguenti funzionalità in particolare per gli usi di sviluppo di robotica, gadget intelligenti e dispositivi IoT. Supporto ingresso analogico Tensione di alimentazione commutabile 3,3 V/5 V Connettori estesi standard (compatibili con sensori e moduli serie DFRobot Gravity) Lo schermo di espansione ha le stesse dimensioni della scheda di espansione e può essere facilmente montato sulla scheda di espansione tramite pin di breakout. La sua forma e il layout ben progettati consentono di avere pieno accesso ai connettori, agli indicatori LED e ai pulsanti sul modulo di elaborazione Intel® Joule™ e sulla scheda di espansione. Specifica I/O digitale: 8 PWM: 4 I/O analogico: 8 (utilizzando chip integrato tramite I2C) SPI: 1 (con 3 pin di selezione chip) I2C: 3 UART: 3 Potenza in uscita: 5 V, 3,3 V e 1,8 V Gravity I2C: 1 Gravity UART: 1 Modulo Voltaggio: 5 V o 3,3 V Dimensioni: 86 mm * 71 mm * 22 mm Peso: 30 g Elenco di spedizione Scudo di espansione per Intel® Joule™ x1 Colonna in nylon x3 Vite in nylon x6 Documenti Gravity Expansion Shield per Intel Joule SKU: DFR0465 Wiki Hardware: Intel® Joule Expansion Board Pin Connector Home page della scheda di espansione Intel Joule per Intel Joule Schematic Gravity Expansion Shield per Intel Joule Schematic ADS1115 Scheda tecnica Software: Guida per l’utente del modulo Intel® Joule libmraa – Livello basso Libreria Skeleton Esempi di codice del modulo Intel® Joule™ Flashing della piattaforma di sviluppo con la versione più recente del sistema operativo Linux* di riferimento per IoT Flashing del BIOS
