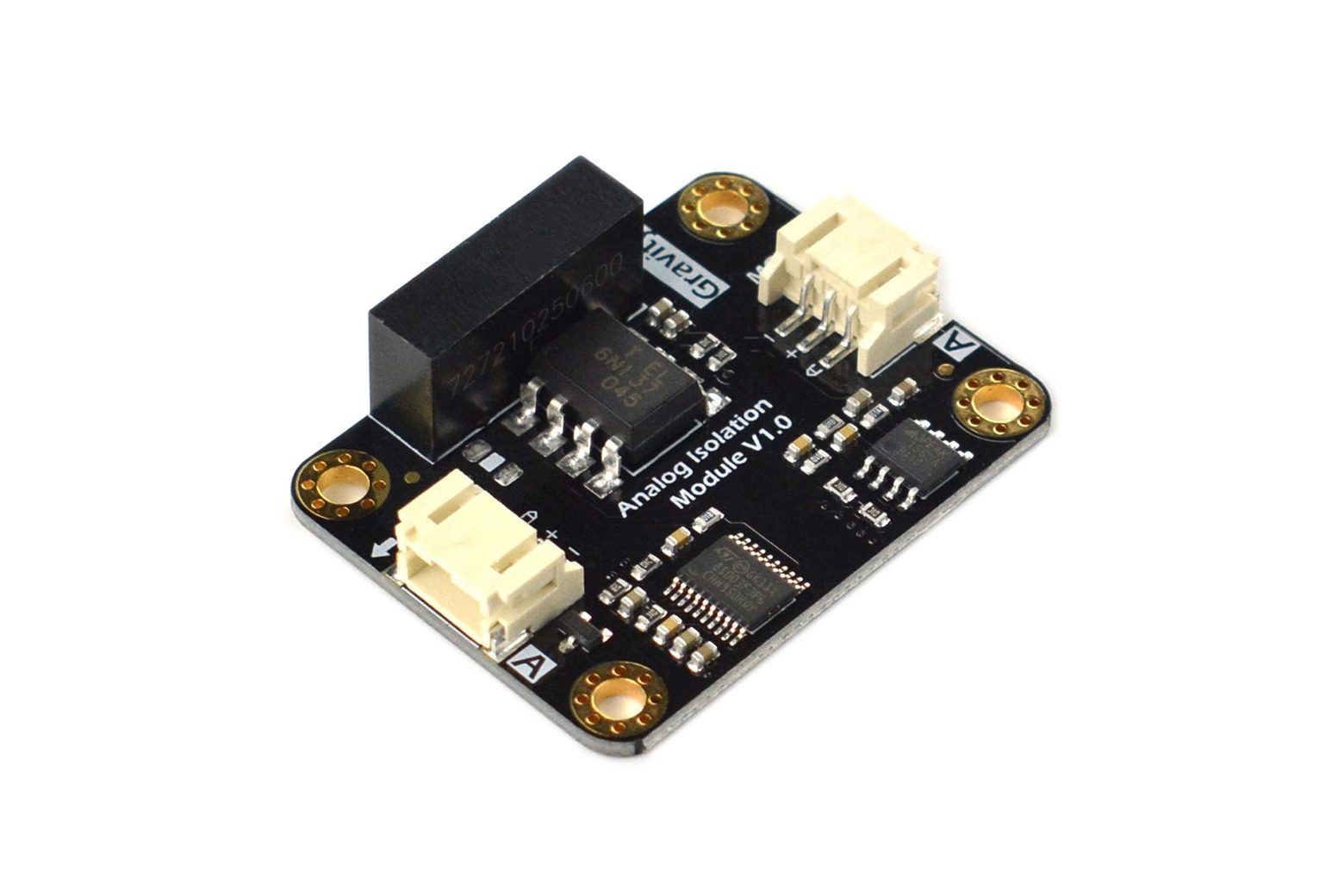

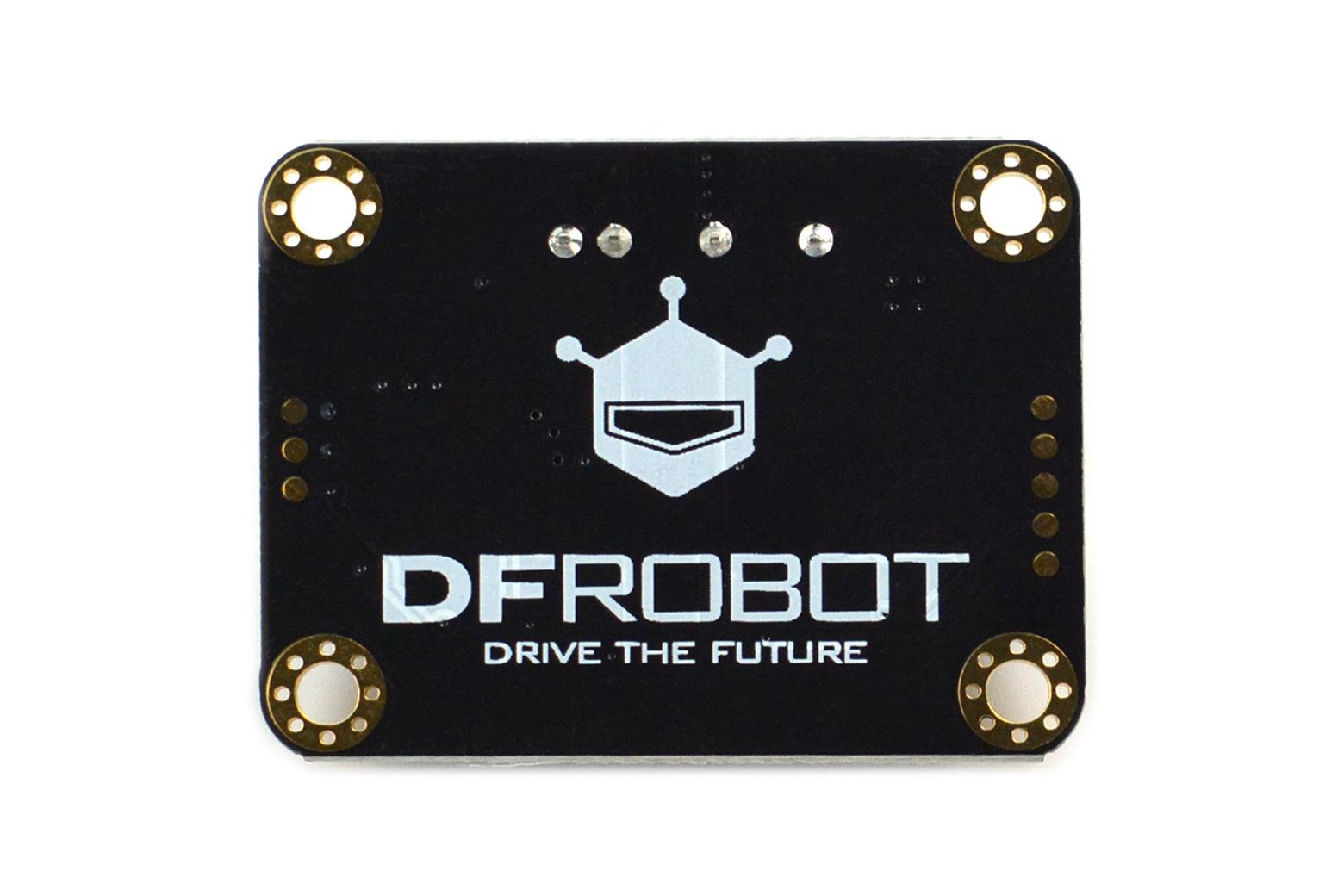

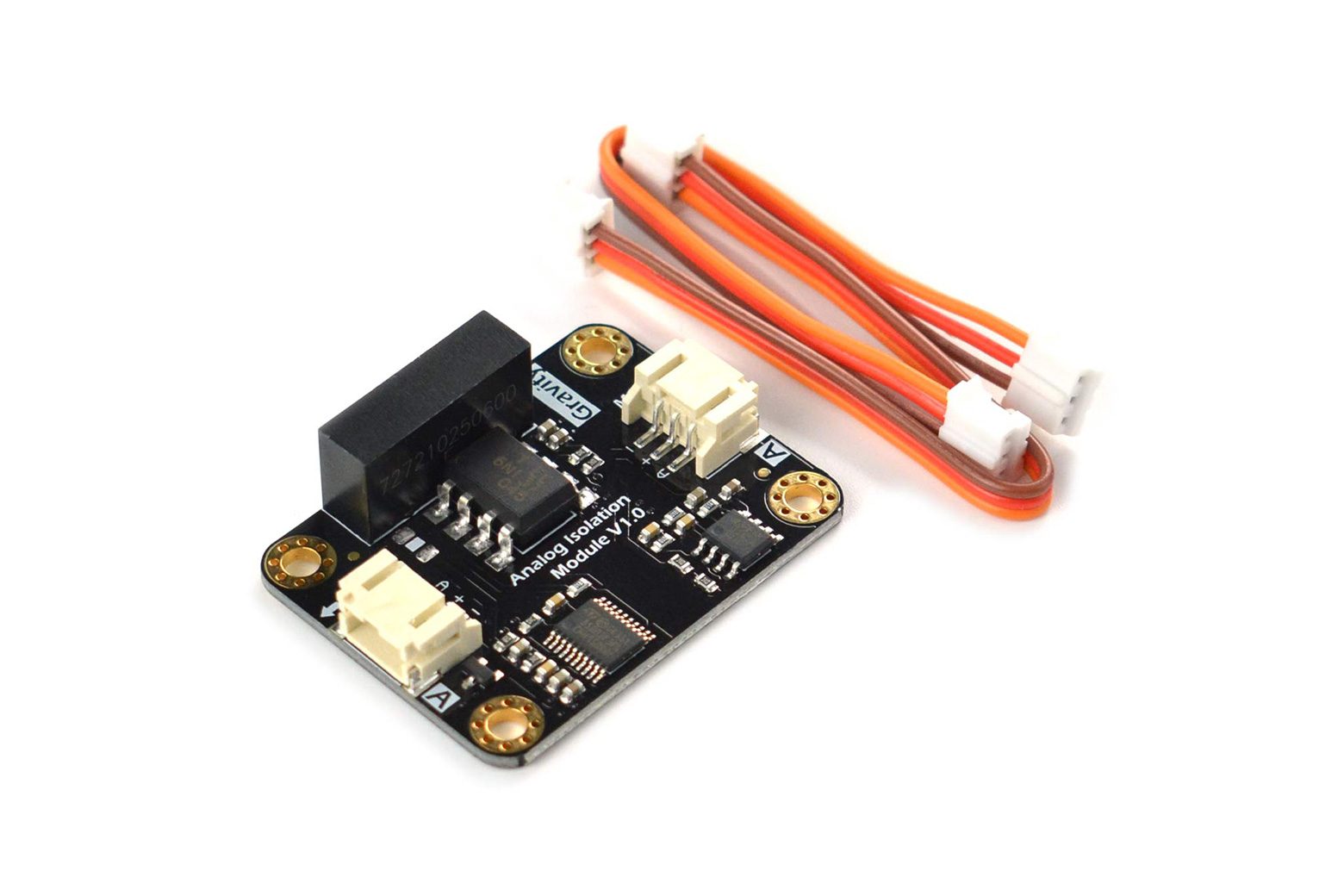

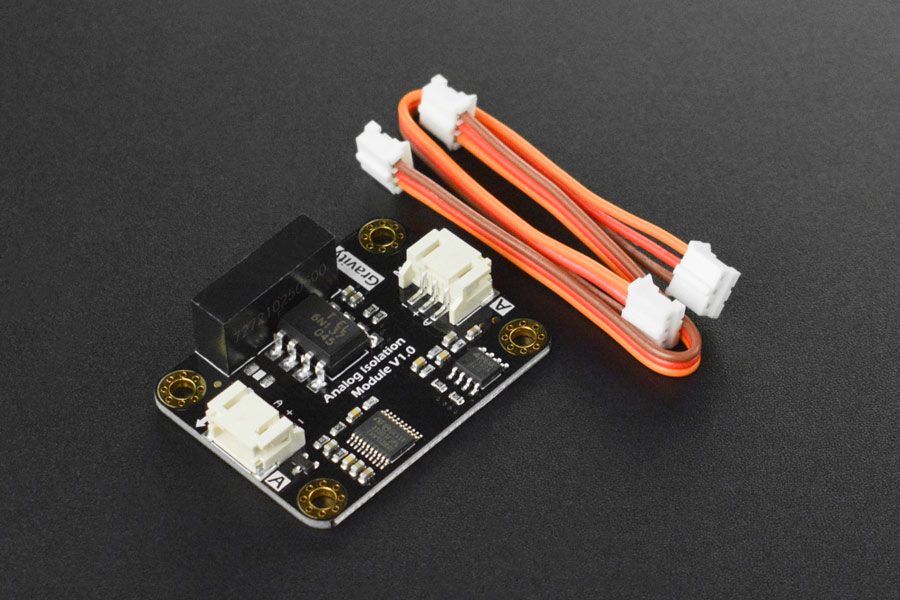

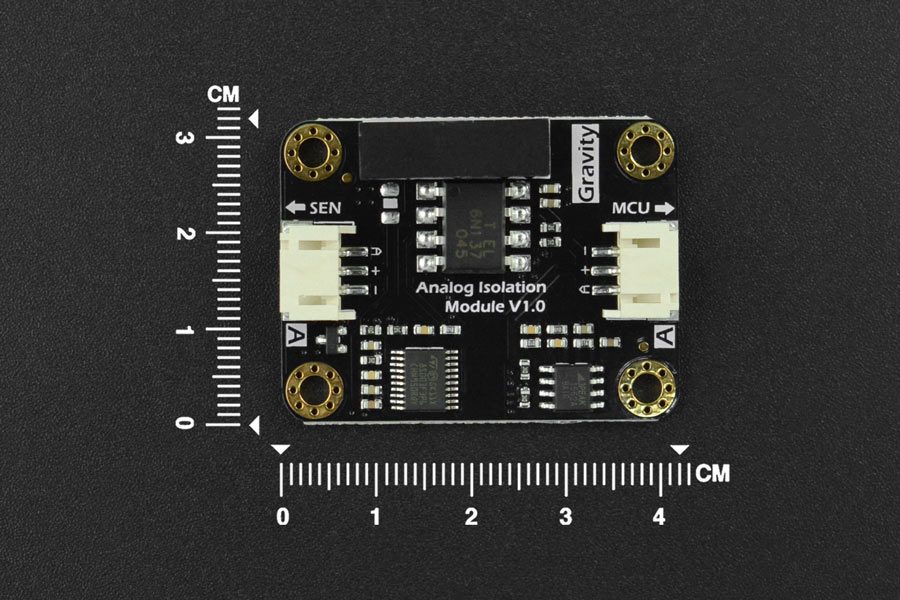

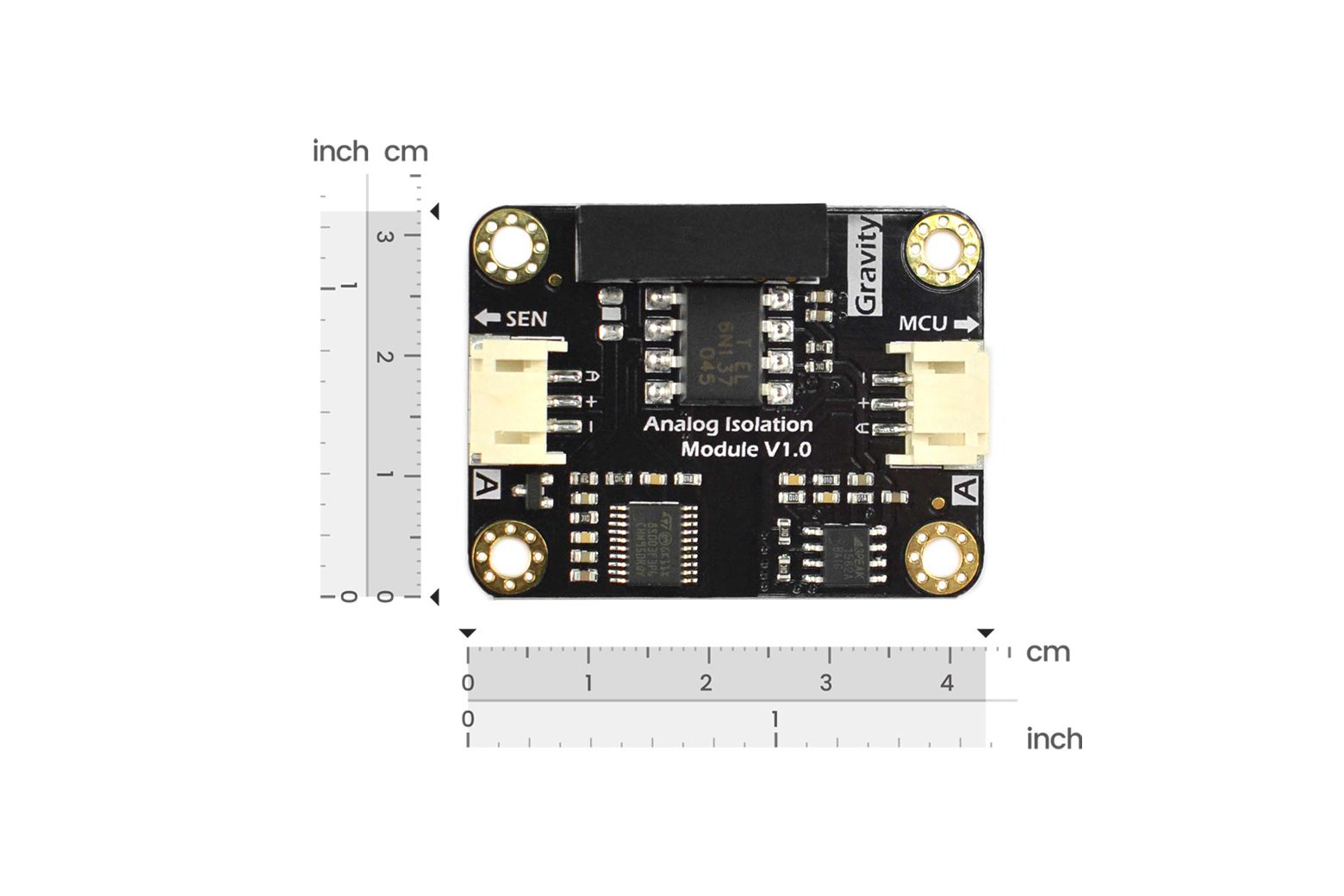

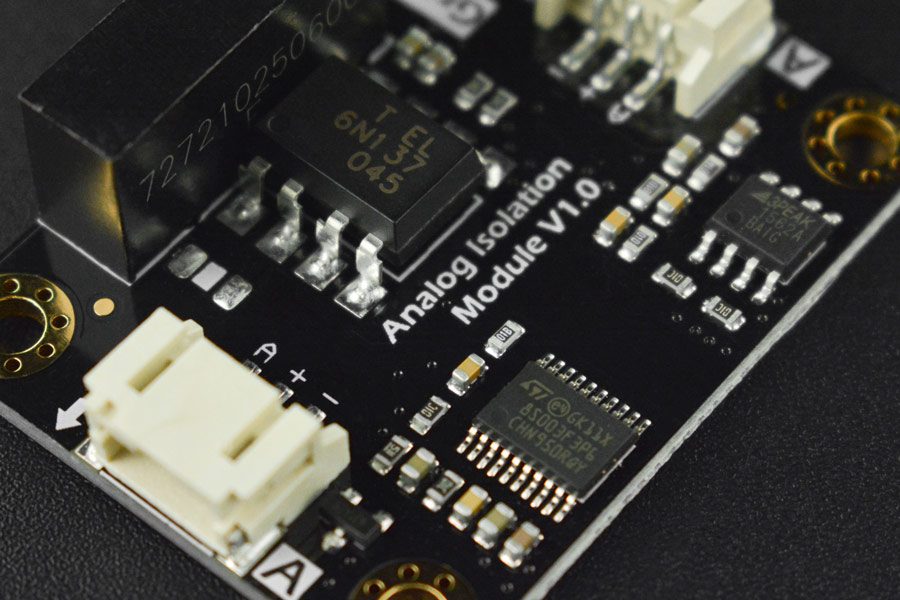

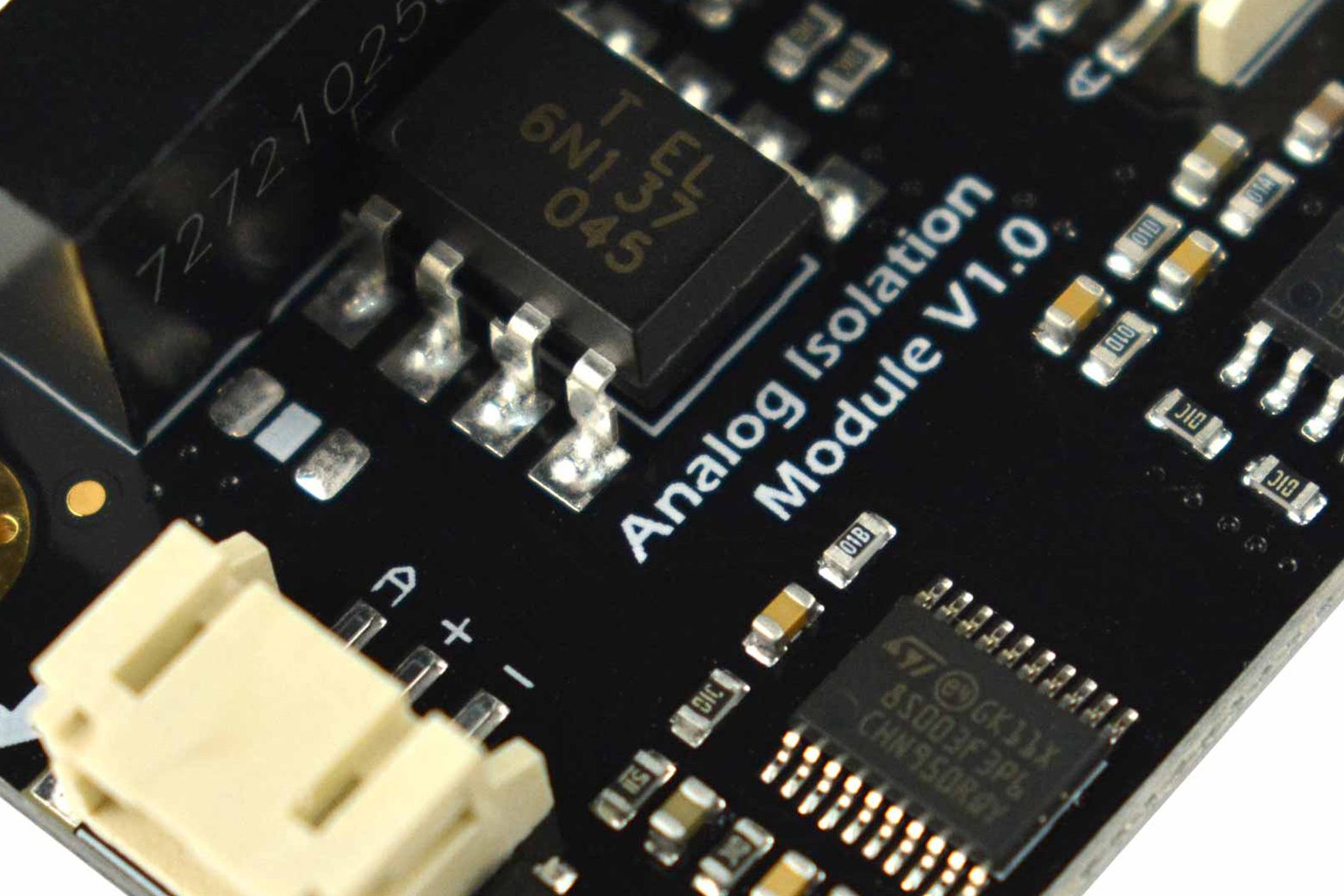

Gravità: isolatore di segnale analogico – DFR0504

Introduzione In molti casi è necessario l’isolamento elettrico per garantire il funzionamento affidabile dei sensori. Alcuni sensori, come i sensori di pH e i sensori di conducibilità, interferiscono tra loro e non misurano correttamente nello stesso contenitore quando sono collegati alla stessa alimentazione. Per garantire un funzionamento stabile e affidabile dei sensori senza interferenze, è necessario isolare il segnale e l’alimentazione. Gravità: l’isolatore di segnale analogico è efficace nel prevenire le interferenze elettriche tra i sensori. Questo modulo ha un’alimentazione di isolamento integrata da 5 V che può alimentare direttamente il sensore. Pertanto, non è necessario predisporre l’alimentazione esterna, è così facile e pratico! Il connettore dei fili è progettato appositamente per il sensore analogico DFRobot 3Pin, plug and play, senza necessità di saldatura. Il rapporto di trasmissione del segnale analogico è 1:1, il che contribuisce a un impatto molto ridotto sui segnali di uscita dei sensori quando questo modulo si collega al circuito. Inoltre non è necessario modificare il codice della scheda madre. Questo isolatore di segnale analogico è applicabile per prevenire interferenze tra sensori, come un sistema di monitoraggio della qualità dell’acqua multiparametro che deve prevenire interferenze tra sensori dell’acqua. Gravità: interfaccia isolatore di segnale analogico Questo prodotto è quasi compatibile con tutti i sensori analogici prodotti da DFRobot. Potrebbe soddisfare diverse esigenze in situazioni che richiedono l’isolamento elettrico. Il terminale MCU (terminale non isolato) deve essere dotato di una tensione precisa di 5,0±0,1 V. Maggiore è la precisione della tensione di ingresso, maggiore è la precisione del segnale di uscita analogico. Questo modulo consuma una corrente relativamente elevata durante il funzionamento, quindi è meglio fornire un’alimentazione esterna alla scheda Arduino per garantire una potenza e una precisione di tensione sufficienti. Prestare attenzione alla corrente operativa del sensore o del modulo, la corrente di uscita massima dal terminale SEN è 170 mA. La GND del terminale MCU (terminale non isolato) e la GND del terminale SEN (terminale isolante) sono isolate l’una dall’altra. Non cortocircuitarli. È normale che l’isolatore generi calore durante il funzionamento. Specifiche Tensione operativa: 5,0 V Tempo di risposta: 4 secondi (tip.) Errore analogico tra due terminali: <± 20 mV (tip.) Tipo di connettore: PH2.0-3P Corrente a vuoto: 75 mA Dimensioni: 42 * 32 mm / 1,65 * 1,26 pollici Terminale non isolato (terminale MCU) Tensione di alimentazione: 5,0 ± 0,1 V Uscita analogica: 0 ~ Terminale di isolamento da 5,0 V (terminale SEN) Tensione di uscita: 5,0 ± 0,2 V Ingresso analogico: 0 ~ 5,0 V Progetti Progetto 1. Come utilizzare il modulo isolatore di segnale DFRobot con un Arduino Elenco di spedizione Gravità: isolatore di segnale analogico x1 Cavo PH2.0-3P x2 Documenti Wiki Layout schematico Scheda tecnica
