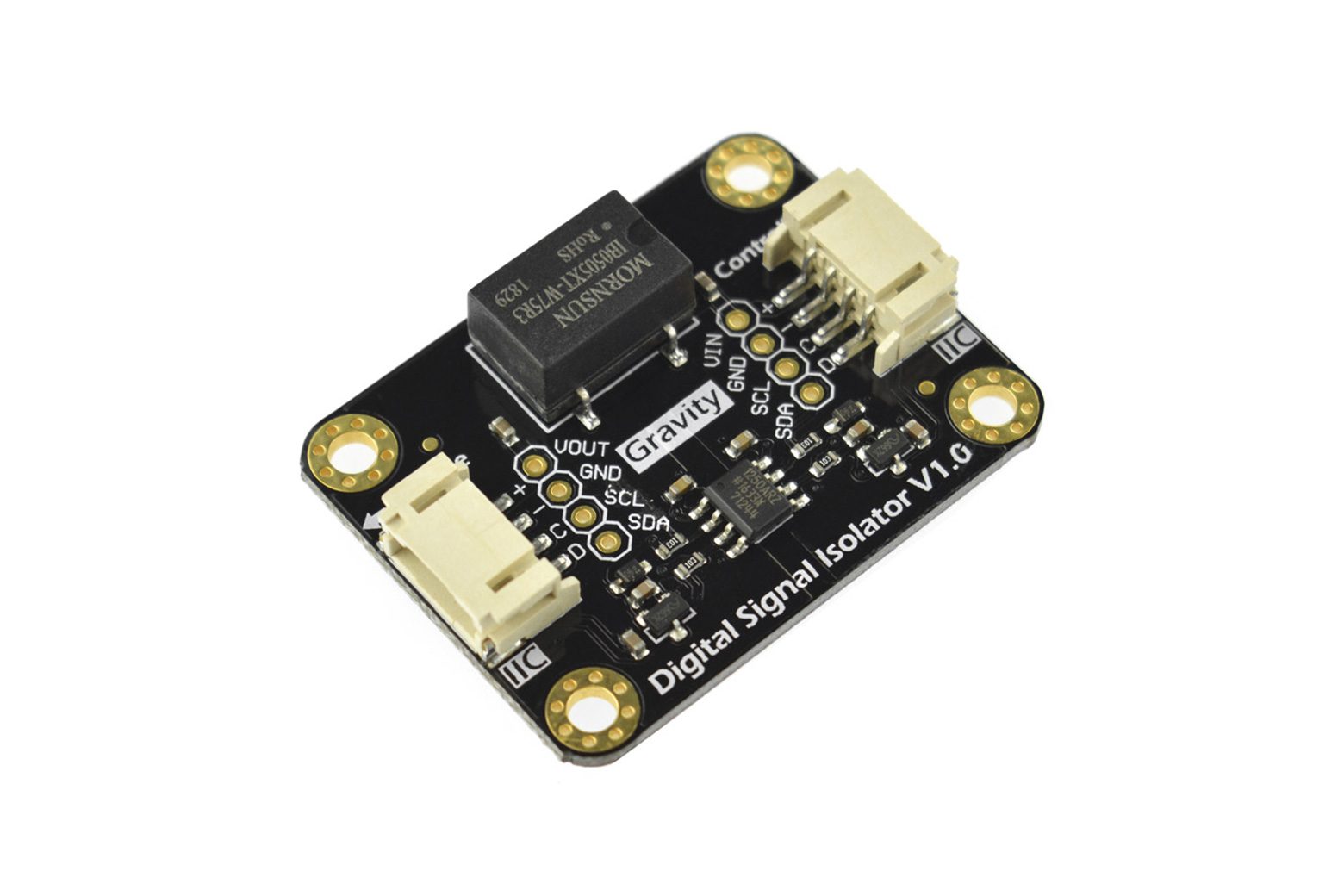

Gravità: isolatore di segnale digitale I2C – DFR0565

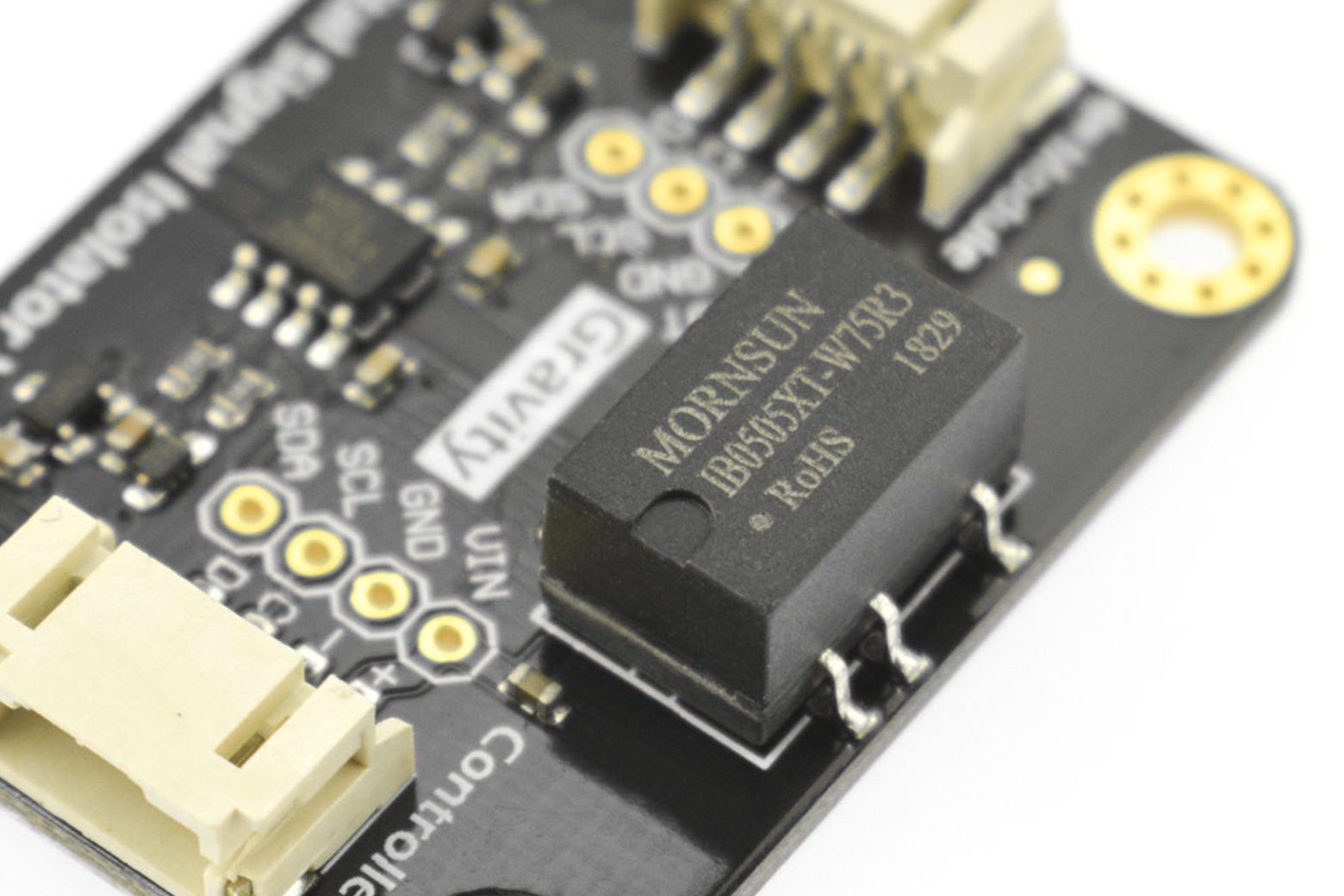

Introduzione Gravità: l’isolatore di segnale digitale è in grado di isolare il segnale digitale I2C e fornire alimentazione isolata al modulo sensore, prevenendo efficacemente l’interferenza reciproca tra i moduli sensore. Questo isolatore di segnale digitale può essere utilizzato per sistemi di rilevamento della qualità dell’acqua multiparametro per evitare che i sensori della qualità dell’acqua interferiscano tra loro. In molti casi esistono fonti di interferenza. Ad esempio, una pompa in funzione in un acquario rilascerà segnali nell’acqua, che interferiranno con i sensori nell’acquario. In questo caso è necessario l’isolamento elettrico per garantire il funzionamento stabile dei sensori. Alcuni sensori, come i sensori di pH e i sensori di conducibilità elettrica, che condividono la stessa fonte di alimentazione e misurano nello stesso contenitore, interferiscono tra loro e non funzionano correttamente. Per garantire un funzionamento stabile dei moduli sensore, è necessario isolare il segnale e l’alimentazione. Dopo l’isolatore di segnale analogico, abbiamo lanciato questo isolatore di segnale digitale che isola specificamente il segnale digitale I2C. Inoltre, il chip di alimentazione di isolamento da 5 V integrato può alimentare direttamente il modulo sensore, senza alimentazione aggiuntiva. Questo prodotto è progettato specificamente per sensori o moduli connettori DFRobot I2C, plug and play, nessuna saldatura. Collegalo al tuo circuito per ottenere l’isolamento elettrico e non è necessario modificare il codice del modulo sensore nella scheda di controllo, il che è semplice e conveniente. Nota: 1. Prestare attenzione alla corrente operativa del sensore o del modulo, la corrente di uscita massima dal lato del modulo è 150 mA. 2. Tutti i pin sul lato del modulo (lato di isolamento) sono isolati da tutti i pin sul lato del controller (lato non di isolamento). Non cortocircuitarli. 3. È normale che l’isolatore generi calore durante il funzionamento. Caratteristiche Chip di alimentazione di isolamento integrato da 5 V 0,75 W, nessuna alimentazione aggiuntiva necessaria, semplice e conveniente Quasi compatibile con tutti i sensori o moduli di connettori I2C DFRobot, plug and play, nessuna saldatura Specifica Tensione operativa: 5,0 V Tipo di connettore: PH2.0-4P Protocollo di interfaccia: Livello di segnale interfaccia I2C: Alto 3,3 V, Basso 0 V Dimensioni: 42 * 32 mm / 1,65 * 1,26 pollici Lato controller (Lato non isolamento) Tensione di alimentazione: 5,0 ± 0,15 V Corrente a vuoto: 15 mA (TYP) Lato modulo (lato isolamento) Tensione di uscita: 5,0 ± 0,15 V Corrente di uscita: 150 mA (MAX) Elenco di spedizione Gravità: Isolatore di segnale digitale I2C x1 Cavo doppio PH2.0-4P x1 Cavo sensore Gravity-4P I2C/UART x1 XH2.54-4Pin Header x2 Documenti Wiki del prodotto Altri documenti
