Gravità: kit sensore di conducibilità elettrica/EC - DFR0300 | DFRobot

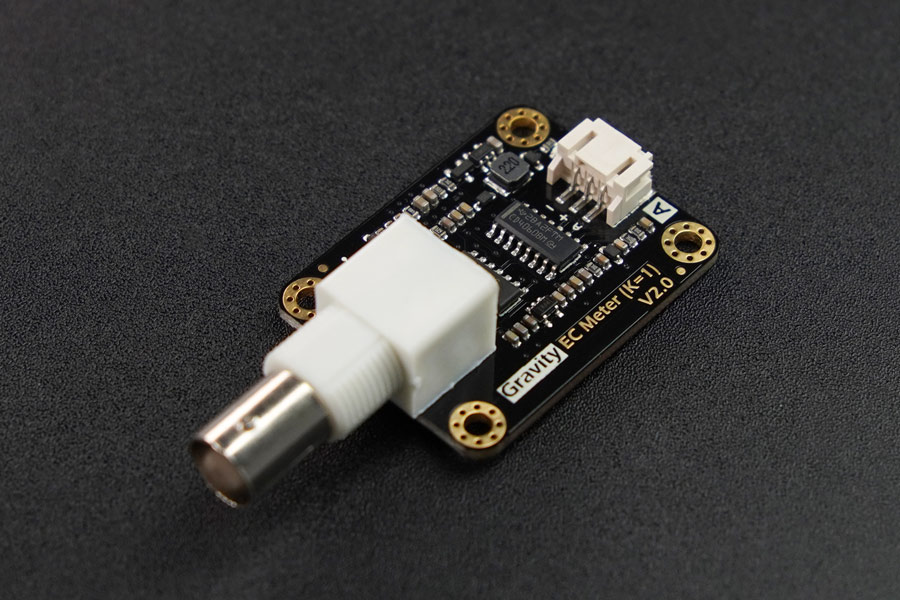

Introduzione DFRobot Gravity: il conduttimetro elettrico analogico V2 è utilizzato appositamente per misurare la conduttività elettrica di una soluzione acquosa e quindi per valutare la qualità dell’acqua, che viene spesso utilizzato nella coltura dell’acqua, nell’acquacoltura, nel rilevamento dell’acqua ambientale e in altri campi. Puoi anche consultare la Guida alla selezione del sensore di liquido per acquisire maggiore familiarità con la nostra serie di sensori di liquido. Questo prodotto ec meter, come versione aggiornata del conduttimetro elettrico V1, migliora notevolmente l’esperienza dell’utente e la precisione dei dati. Supporta un ampio ingresso di tensione da 3 ~ 5 V ed è compatibile con la scheda di controllo principale da 5 V e 3,3 V; Il segnale di uscita filtrato dall’hardware presenta un jitter basso; La sorgente di eccitazione adotta un segnale CA, che riduce efficacemente l’effetto di polarizzazione, migliora la precisione e prolunga la vita della sonda; La libreria software utilizza il metodo di calibrazione a due punti e può identificare automaticamente la soluzione tampone standard, in modo semplice e conveniente. Con questo prodotto, la scheda di controllo principale (come Arduino) e la libreria software, puoi costruire rapidamente un conduttimetro elettrico, plug and play, senza saldature. DFRobot fornisce una varietà di prodotti per sensori di qualità dell’acqua, dimensioni uniformi e interfaccia, non solo soddisfano le esigenze di vari test sulla qualità dell’acqua ma sono adatti anche per il fai-da-te di tester multiparametrici della qualità dell’acqua. La conduttività è il reciproco della resistenza, che è legata alla capacità del materiale di trasportare la corrente. Nel liquido, il reciproco della resistenza, la conducibilità, è la misura della sua capacità di condurre elettricità. La conduttività è un parametro importante della qualità dell’acqua. Può riflettere la quantità di elettroliti presenti nell’acqua. Suggerimenti: per garantire la precisione della misurazione, si consiglia vivamente di aggiungere un sensore di temperatura per misurare la temperatura e ottenere la compensazione automatica della temperatura. È possibile utilizzare anche il sensore di temperatura impermeabile DS18B20. Schema di connessione Arduino Attenzione: 1. La sonda è una sonda da laboratorio. Non immergere nel liquido per lungo tempo. In caso contrario, ciò ridurrà la durata della sonda. 2.Lo strato nero platino è attaccato alla superficie della lamiera nella sonda. Dovrebbe evitare che qualsiasi oggetto lo tocchi. Può essere lavato solo con acqua distillata, altrimenti lo strato nero platino verrà danneggiato, determinando una misurazione imprecisa. Applicazioni Monitoraggio della qualità dell’acqua. Acquacoltura. Idroponica e acquaponica. Caratteristiche Ingresso di tensione ampio 3,0~5,0 V Segnale di uscita filtrato dall’hardware, sorgente di eccitazione CA a basso jitter, riduce efficacemente la polarizzazione Connettore a gravità e connettore BNC, plug and play, nessuna saldatura La libreria software supporta la calibrazione a due punti e identifica automaticamente la soluzione buffer standard, integra l’algoritmo di compensazione della temperatura Dimensioni e connettore uniformi, convenienti per la progettazione di strutture meccaniche Specifiche Scheda di conversione del segnale (trasmettitore) Tensione di alimentazione V2: 3,0~5,0 V Tensione di uscita: 0~3,4 V Connettore sonda: Connettore segnale BNC: PH2.0-3Pin Precisione della misurazione: ±5% F.S. Dimensioni scheda: 42 mm*32 mm/1,65 pollici*1,26 pollici Sonda di conducibilità elettrica Tipo di sonda: Grado da laboratorio Costante di cella: 1,0 Intervallo di rilevamento supportato: 0~20 ms/cm Intervallo di rilevamento consigliato: 1~15 ms/cm Intervallo di temperatura: 0~40°C Durata della sonda: >0,5 anni (a seconda della frequenza di utilizzo) Lunghezza cavo: 100 cm Elenco di spedizione Sonda di conducibilità elettrica (K=1, Grado da laboratorio） x1 Scheda di conversione segnale (trasmettitore) V2 x1 Soluzione tampone standard 1413us/cm x2 Soluzione tampone standard 12,88ms/cm x2 Cavo sensore analogico di gravità x1 Guarnizione impermeabile x2 Tappo a vite per connettore BNC x1 M3 * 10 pilastri in nylon x4 M3 * 5 viti x8 Documenti misuratore ec Prodotto WiKi Altri misuratori ec Documenti Progetti Progetto 1. Misuratore EC con ESP32 e Modulo EC DFRobot Introduzione: come utilizzare il modulo misuratore PH DFRobot con un ESP32. Progetto 2. Realizza KnowFlow: monitor automatico dell’acqua KnowFlow è il nome di questo dispositivo di monitoraggio della qualità dell’acqua, basato su Arduino Uno. Può monitorare automaticamente 5 parametri dell’acqua: pH, temperatura, ossigeno disciolto, conducibilità elettronica, ORP. Unità di controllo centrale: Arduino Uno ( DFRobot Bluno in questo caso) e Expansion Shield ( DFRobot Expansion Shield V7.1 in questo caso) Sensori dell’acqua: pH ( sonda pH e circuito stampato pH); EC (sonda EC e scheda elettronica EC); ORP (sonda ORP e circuito stampato ORP); Temperatura (sonda di temperatura e scheda elettronica di temperatura); Ossigeno disciolto (sonda DO, BNC e scheda elettronica); scheda circuito orologio in tempo reale Memorizzazione dati: modulo Micro-SD, scheda Micro SD Montare e fissare: piastra di montaggio, scatola impermeabile (200 mm_150 mm_75 mm), giunto impermeabile Altre parti: cavi (fili), breadboard, bulloni e dadi, viti, batteria, biadesivo, scrivere su nastro, piccola chiave inglese, avvolgicavo a spirale
