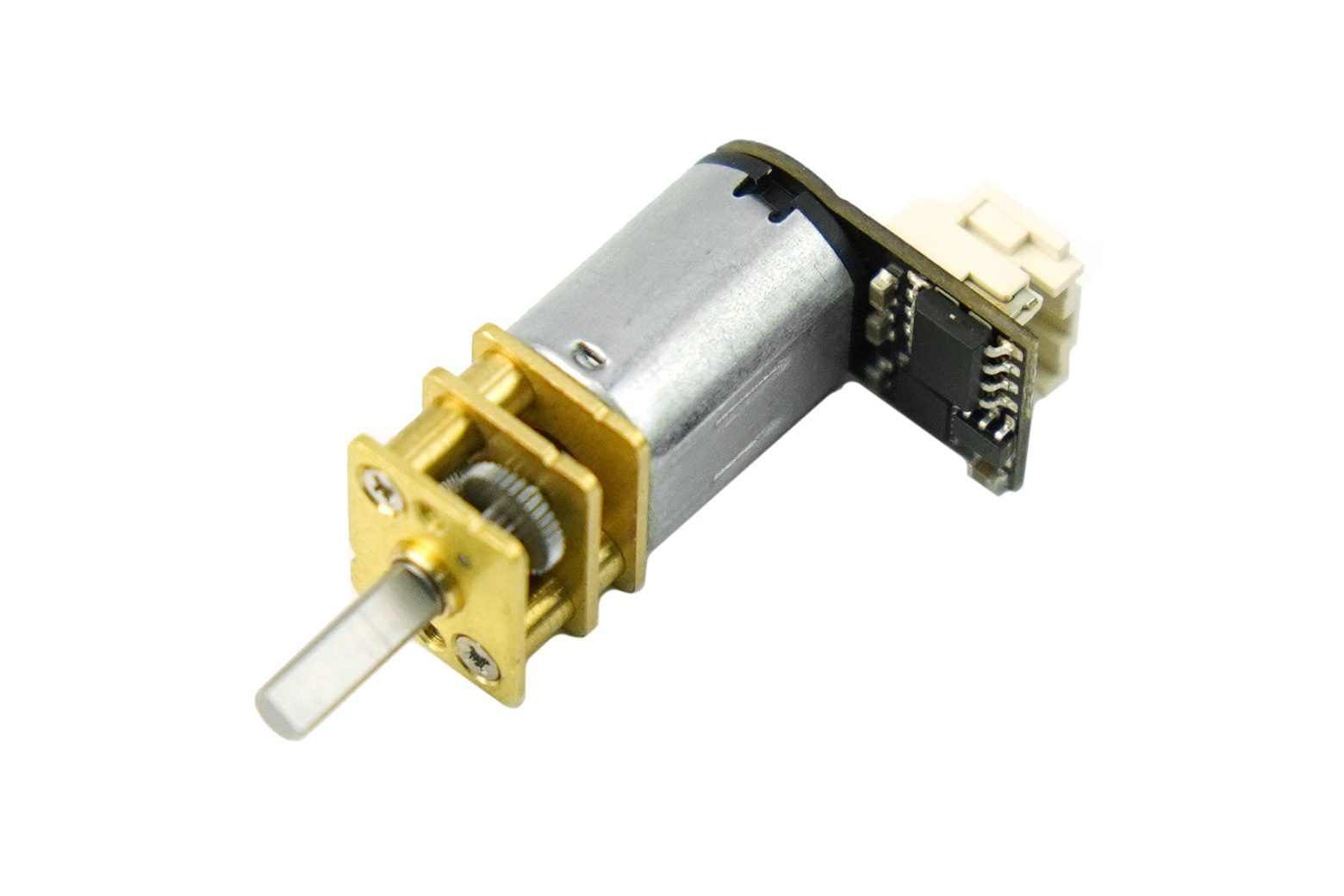

Gravità: micro motoriduttore metallico N20 con – DFR1114

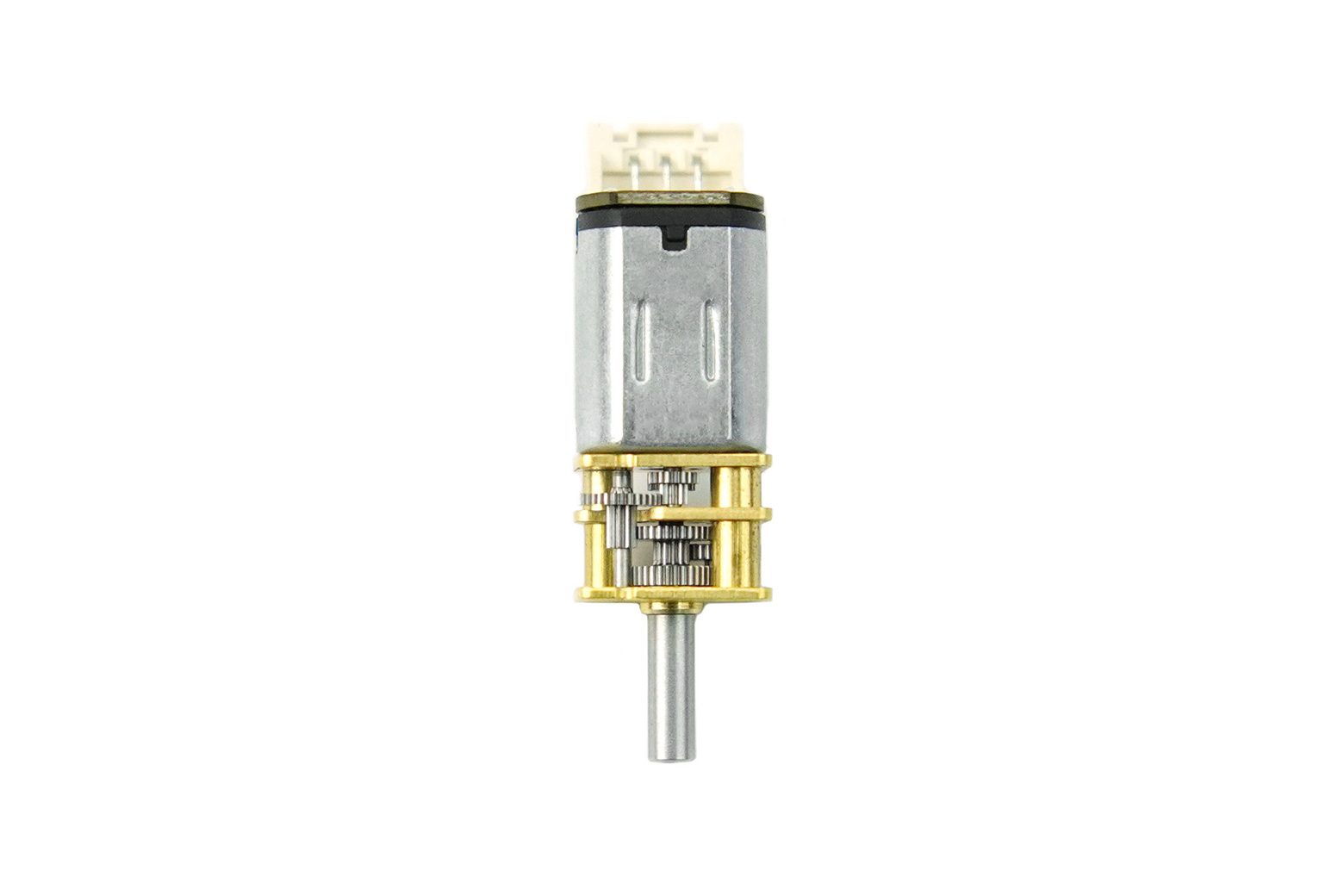

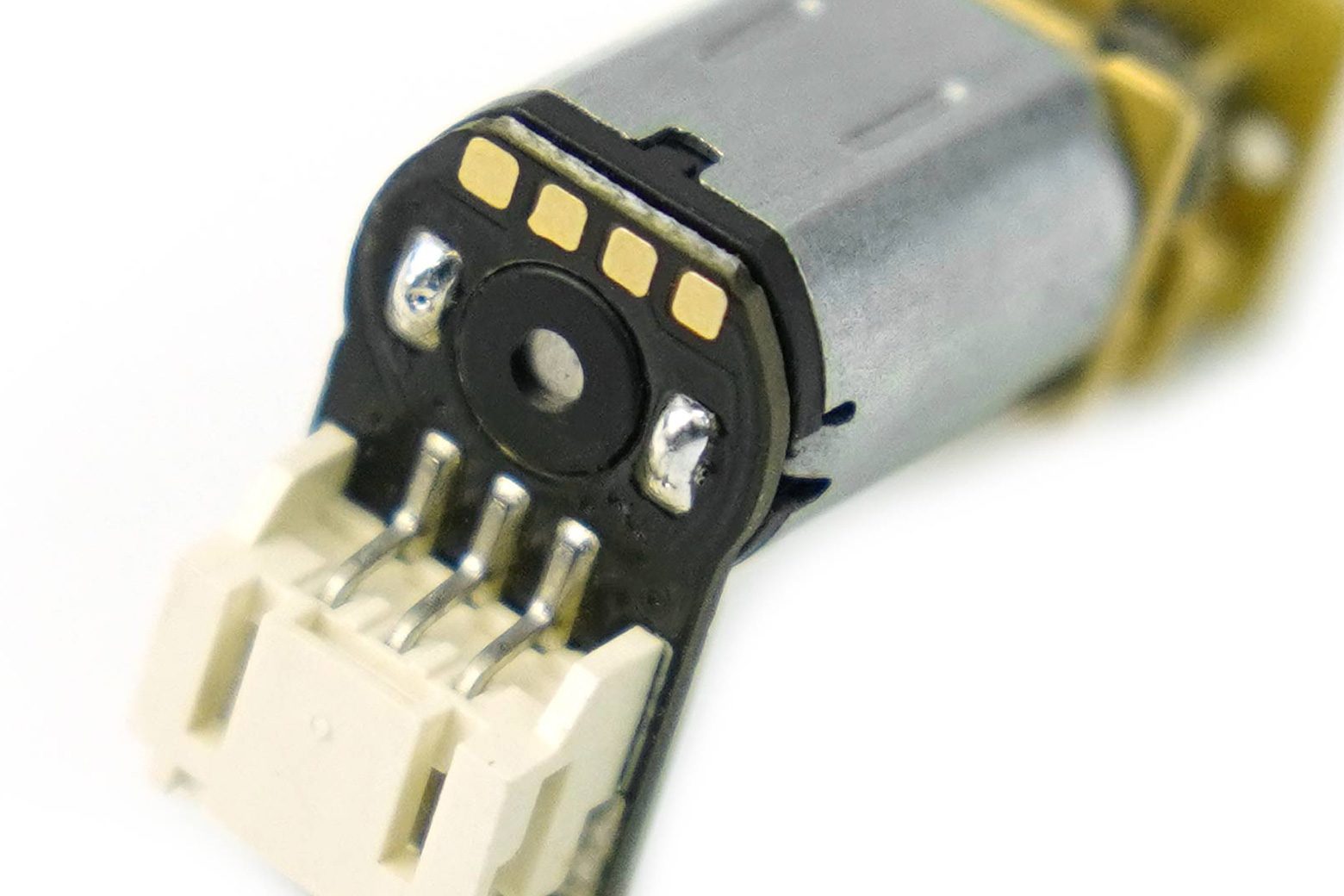

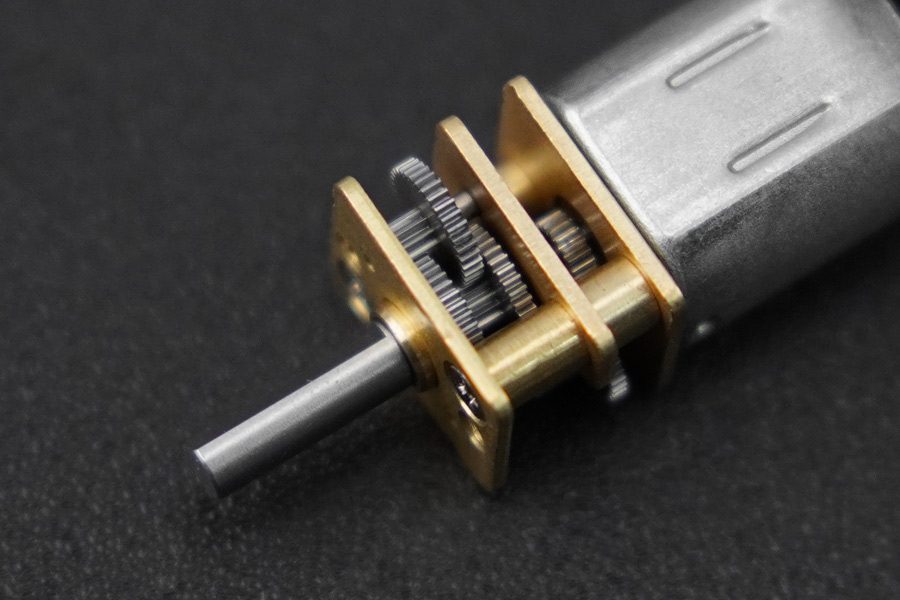

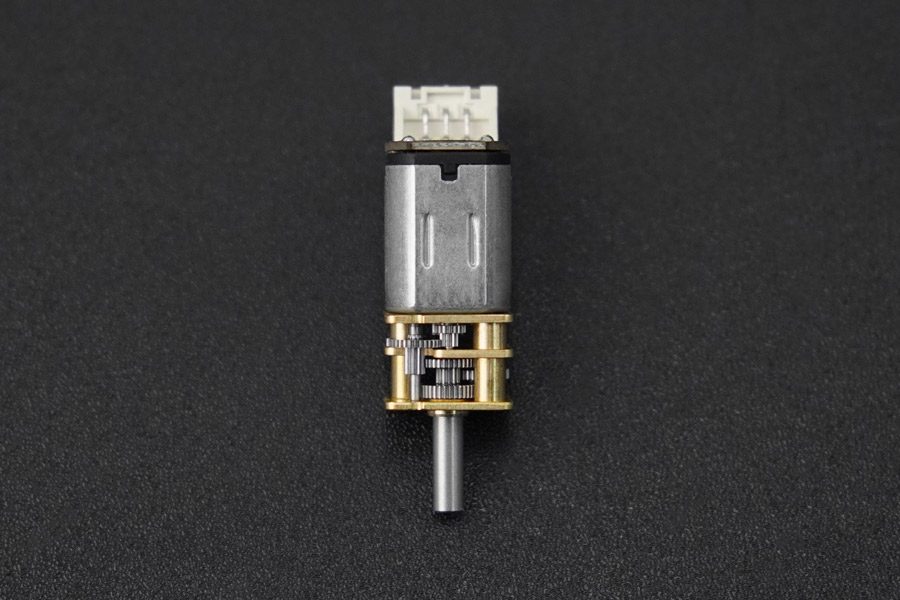

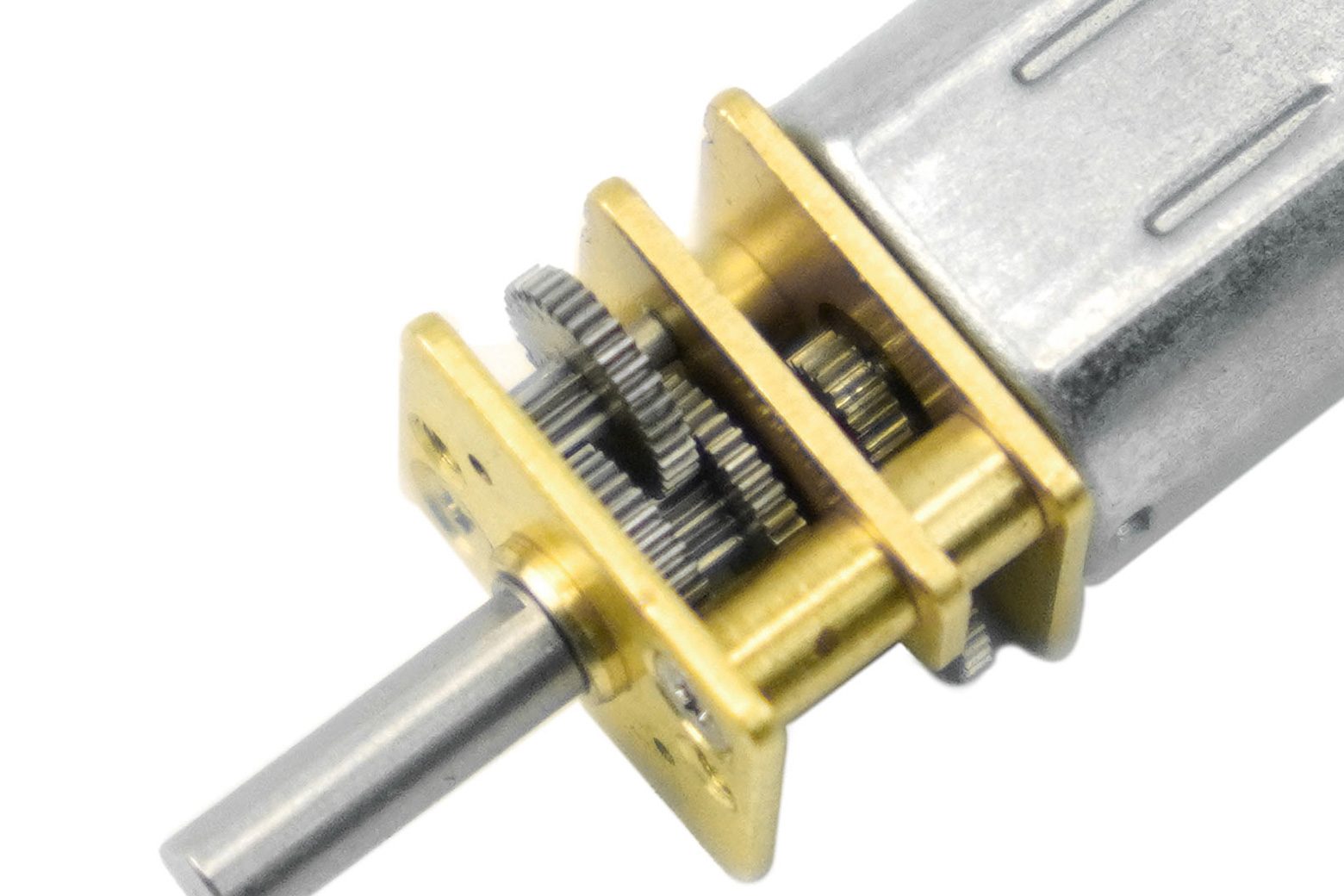

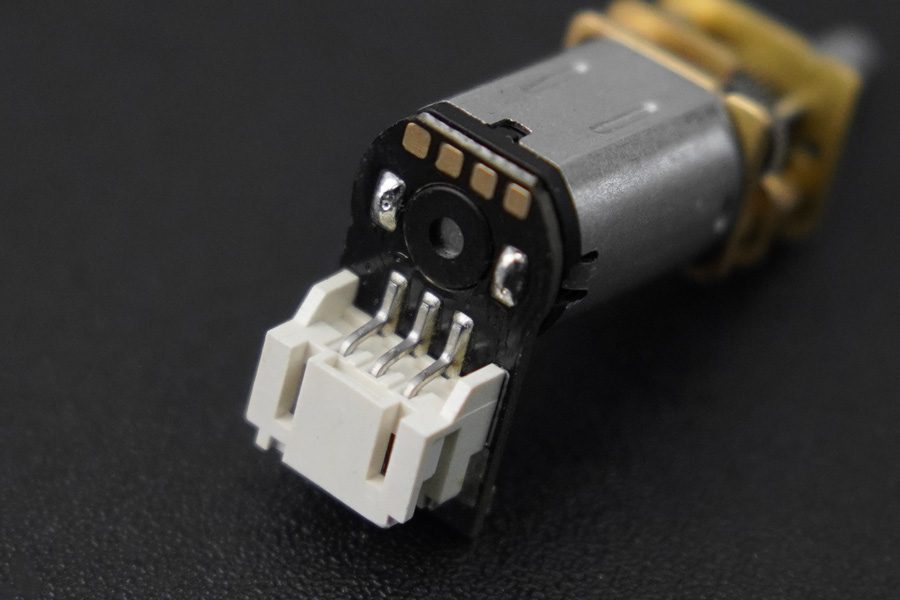

Introduzione La serie di motori metallici miniaturizzati Gravity: N20, con il suo chip di azionamento integrato e il metodo di servocontrollo PWM, semplifica il controllo del motore. Funzionando in un intervallo di tensione compreso tra 3 V e 6 V, offre una varietà di rapporti di trasmissione e velocità di uscita, adattandosi a diversi scenari applicativi. La struttura interamente in metallo, le dimensioni compatte e la qualità affidabile lo rendono ideale per robot, controllo del movimento meccanico, controllo delle valvole e controllo della serratura delle porte. La singola porta PWM controlla velocità e direzione, eliminando problemi di cablaggio e semplificando la programmazione. Le prestazioni sono ottimizzate con un consumo energetico in standby ridotto e un consumo di corrente minimo quando non è presente alcun segnale di controllo. Il motore funziona a una velocità di 20.000 giri al minuto non ridotta, con un rapporto di riduzione del cambio di 150:1 e una velocità di uscita a vuoto di 133 giri al minuto. Presenta una risoluzione del segnale PPM di 1μs e una frequenza di azionamento PWM di 500 Hz. Con un peso di soli 10 ge una misura di 40 mm di lunghezza x 12 mm di larghezza x 20 mm di altezza, è una soluzione compatta ed efficiente per varie applicazioni. Altri modelli: Serie di motori in metallo miniaturizzati N20: una guida completa alla selezione Schema di collegamento del motore N20 con azionamento integrato e Arduino UNO R3 Diagramma dimensionale del motore N20 con azionamento integrato Caratteristiche Motore N20 interamente in metallo, compatto nelle dimensioni e affidabile in termini di qualità. Modalità di azionamento del servomotore a 360 gradi integrata per facilità d’uso. Interfaccia PH2.0-3P, sequenza di linee a gravità standard, comoda per la connessione e l’inserimento. Specifiche Parametri di alimentazione Intervallo di tensione operativa: 3 V-6 V Tensione nominale: 6 V Corrente a vuoto: 50 mA (sotto 6 V) Corrente statica: <1 mA (nessun ingresso segnale di controllo PWM) Corrente di stallo: 640 mA Parametri motore Velocità motore (non ridotta): 20.000 giri/min Rapporto di riduzione del cambio: 150:1 Velocità di uscita a vuoto: 133 giri/min Coppia di stallo: 1,0 kg*cm Parametri di controllo Risoluzione segnale PPM: 1μs Segnale PPM Intervallo larghezza impulso positivo: 500μs-2500μs Intervallo larghezza impulso avanti: 500μs-1400μs (velocità massima a 500μs) Intervallo larghezza impulso di arresto: 1400μs-1600μs Intervallo larghezza impulso inverso: 1600μs-2500μs (velocità massima a 2500μs) Frequenza di azionamento PWM: 500 Hz Altri parametri Peso: 10 g Dimensioni: L40mm × L12mm × A20mm Lista di spedizione Motore con azionamento integrato – Velocità 133 giri/min (1:150) x1 Cavo sensore digitale a 3 pin di gravità x1 Documenti Wiki del prodotto Applicazioni Robot Controllo del movimento meccanico Controllo della valvola Controllo della serratura della porta
