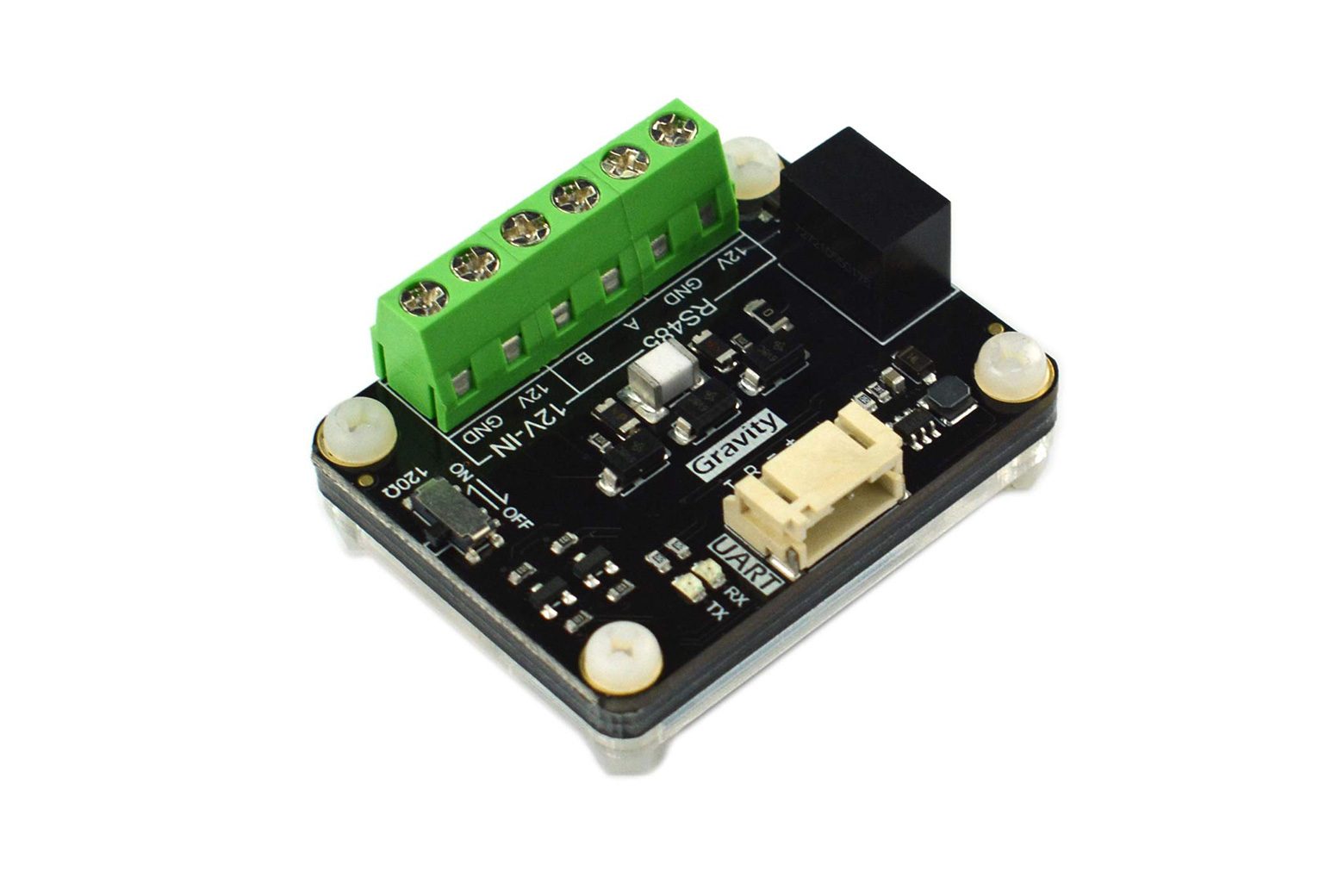

Gravità: modulo adattatore di segnale da RS485 a – DFR0845

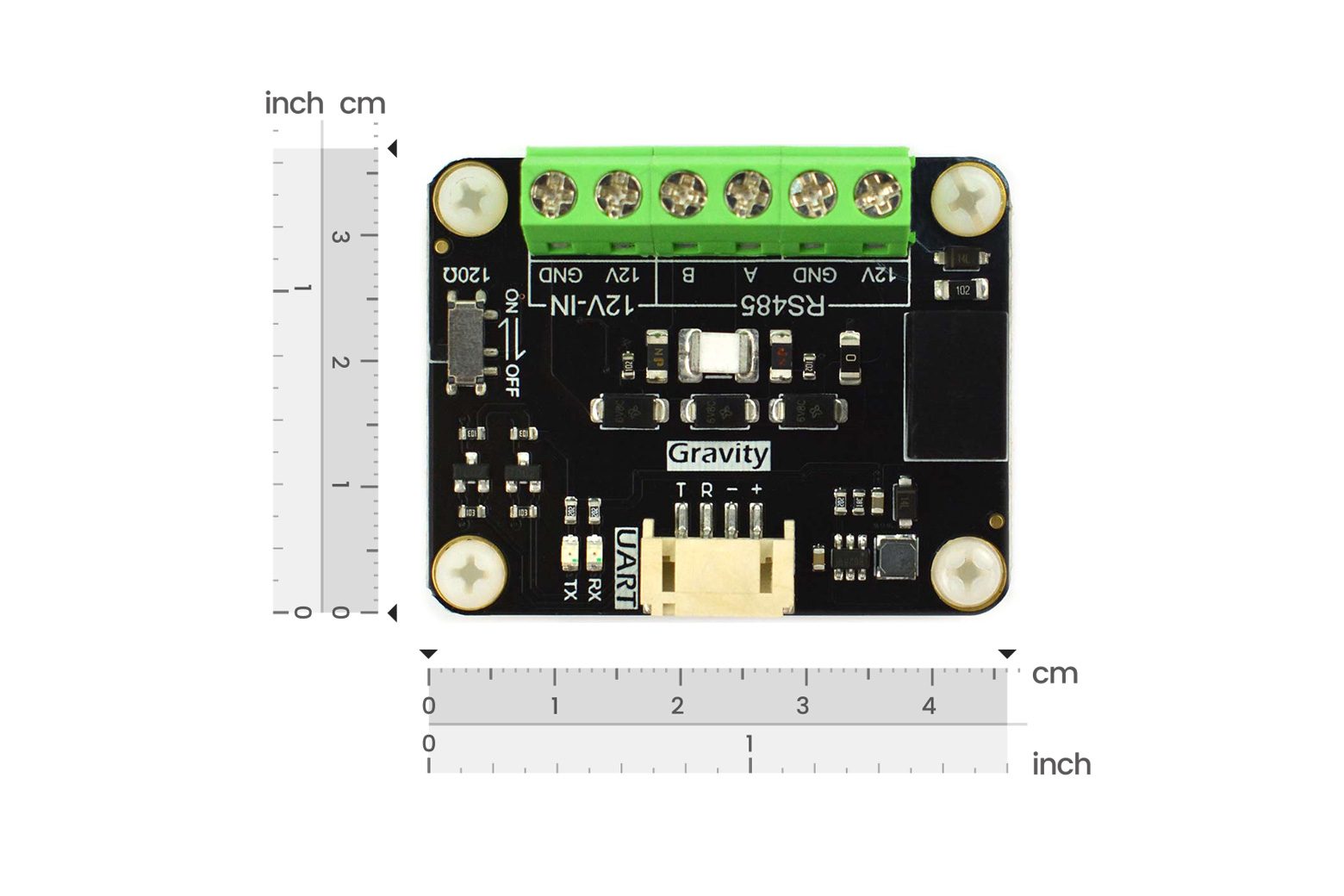

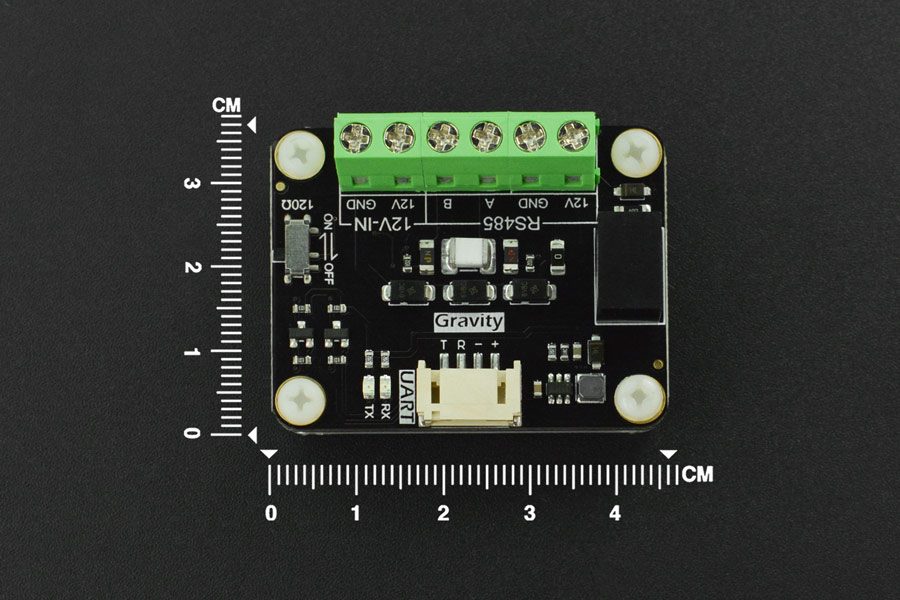

Introduzione Questo modulo di trasferimento del segnale attivo e isolato da RS485 a UART è dotato di circuiti di protezione come isolamento dell’alimentazione e TVS. Compatibile con la maggior parte dei controller principali, presenta caratteristiche di velocità di comunicazione elevata, prestazioni stabili e affidabili, elevata sicurezza, ecc. Può essere applicato a vari sensori industriali, apparecchiature di controllo industriale o applicazioni che richiedono la conversione del segnale RS485. Connessione con la scheda Arduino Diagramma di connessione (utilizzare la porta seriale per leggere i dati del sensore) Panoramica della scheda Caratteristiche Velocità di comunicazione rapida Prestazioni stabili e affidabili Elevata sicurezza Specifiche Tensione di alimentazione: 3,3~5 V Velocità di trasmissione della comunicazione fino a 1 Mbps Fino a 12 V-2 W di potenza in uscita (la corrente di uscita è di circa 160 mA) Tensione di isolamento 3000 V CC La capacità di protezione elettrostatica del bus è fino a 15 kV 1/8 di carico unitario, capacità di carico del bus fino a 256 nodi Bus protezione da guasti e protezione da cortocircuito dell’unità bus Intervallo di temperatura operativa: da -40 ℃ a +105 ℃ Elenco di spedizione Gravità: attivo isolato da RS485 a UART Modulo adattatore segnale x1 Gravity-4pin UART Cable x1 Documenti Wiki del prodotto Scheda tecnica TDH541S485H Schemi Dimensioni e layout dei componenti Applicazioni Sensori industriali Apparecchiature di controllo industriale Applicazioni che richiedono la conversione del segnale RS485
