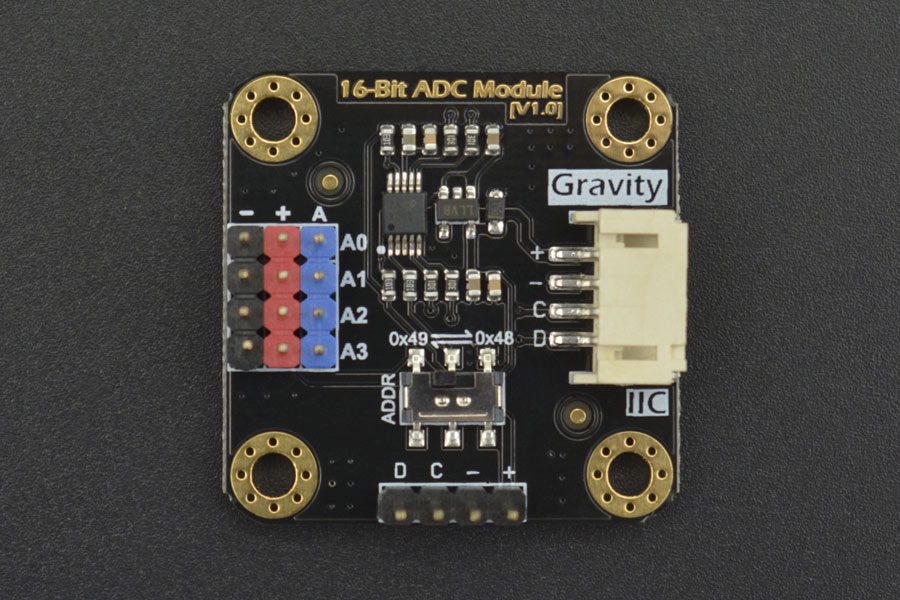

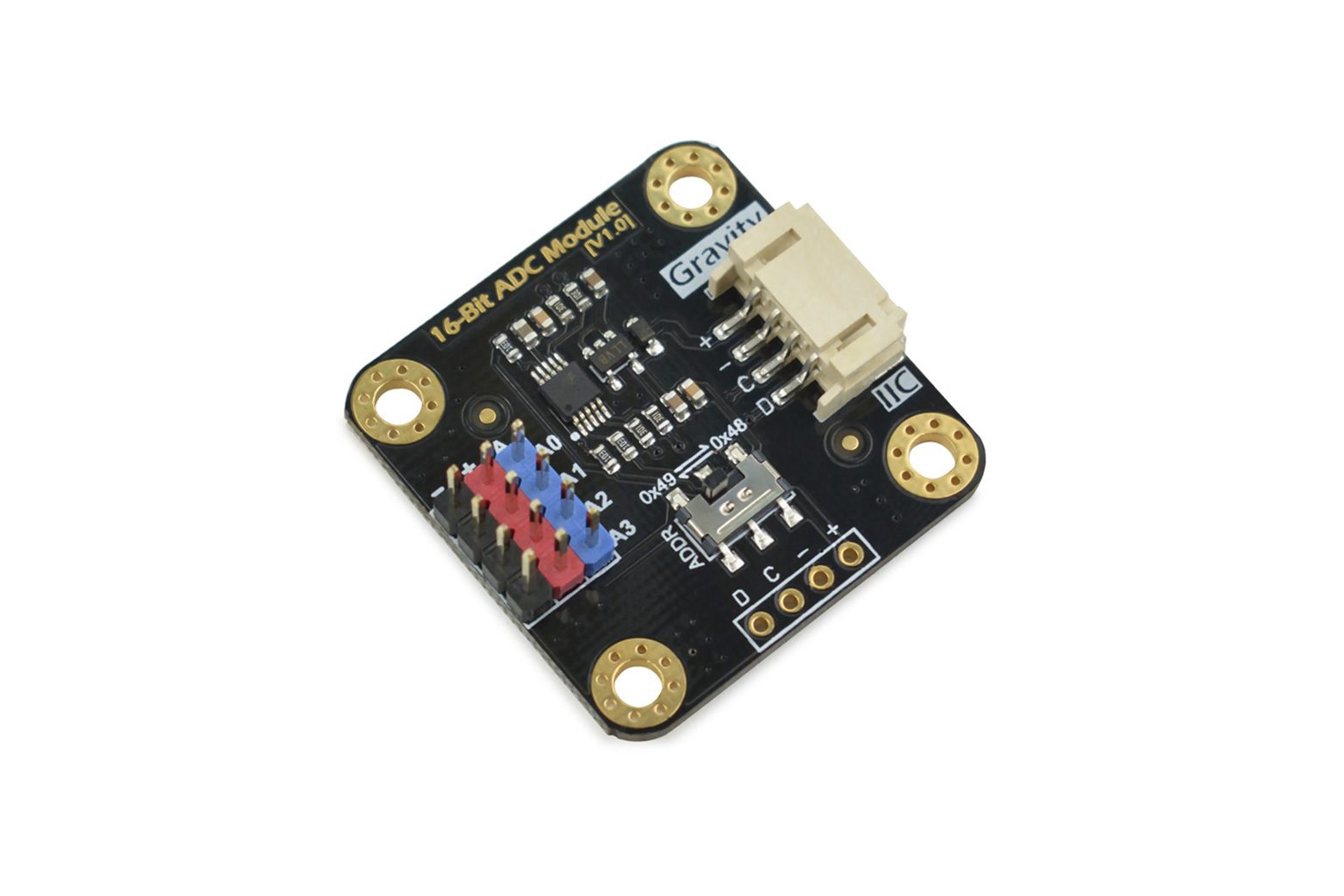

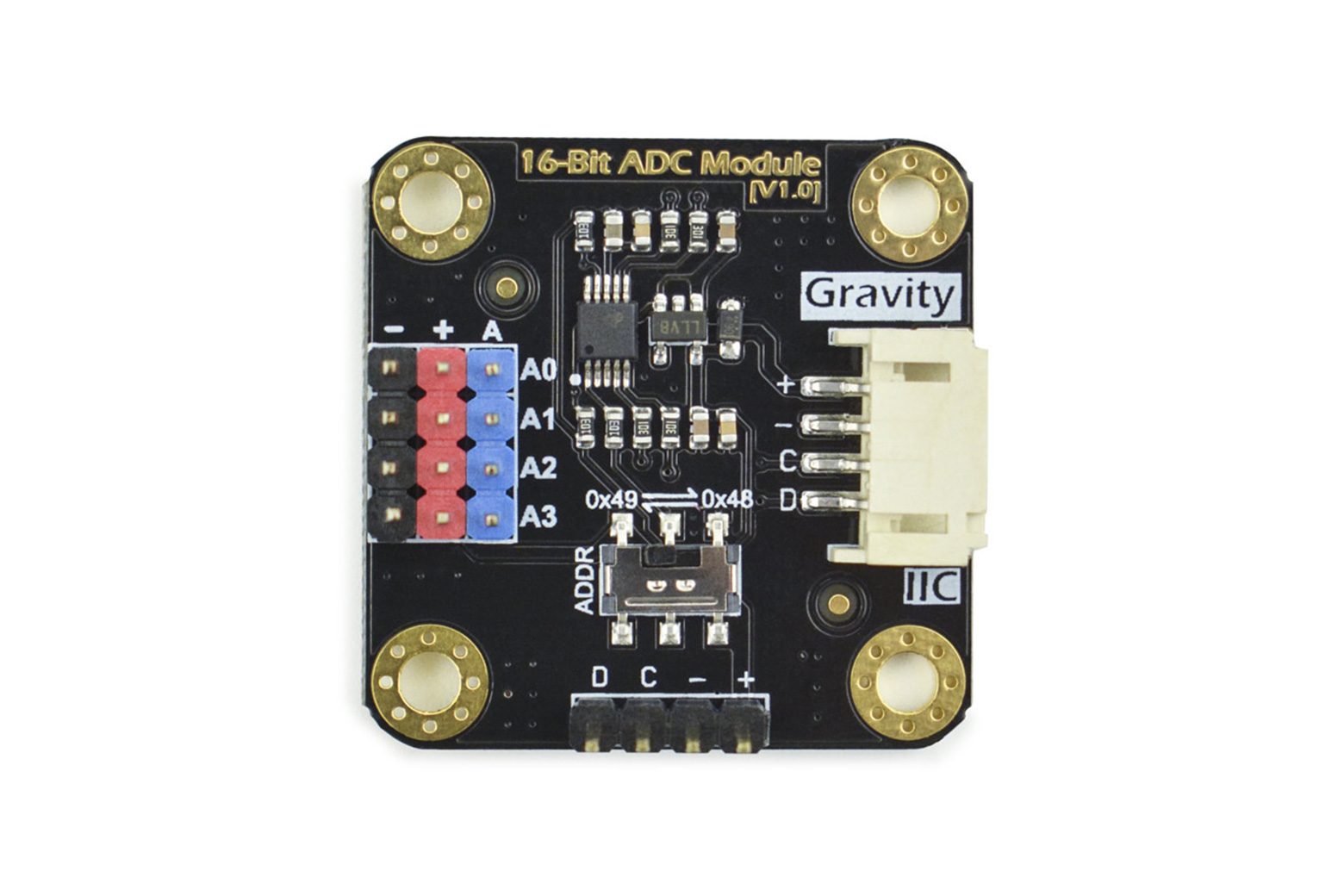

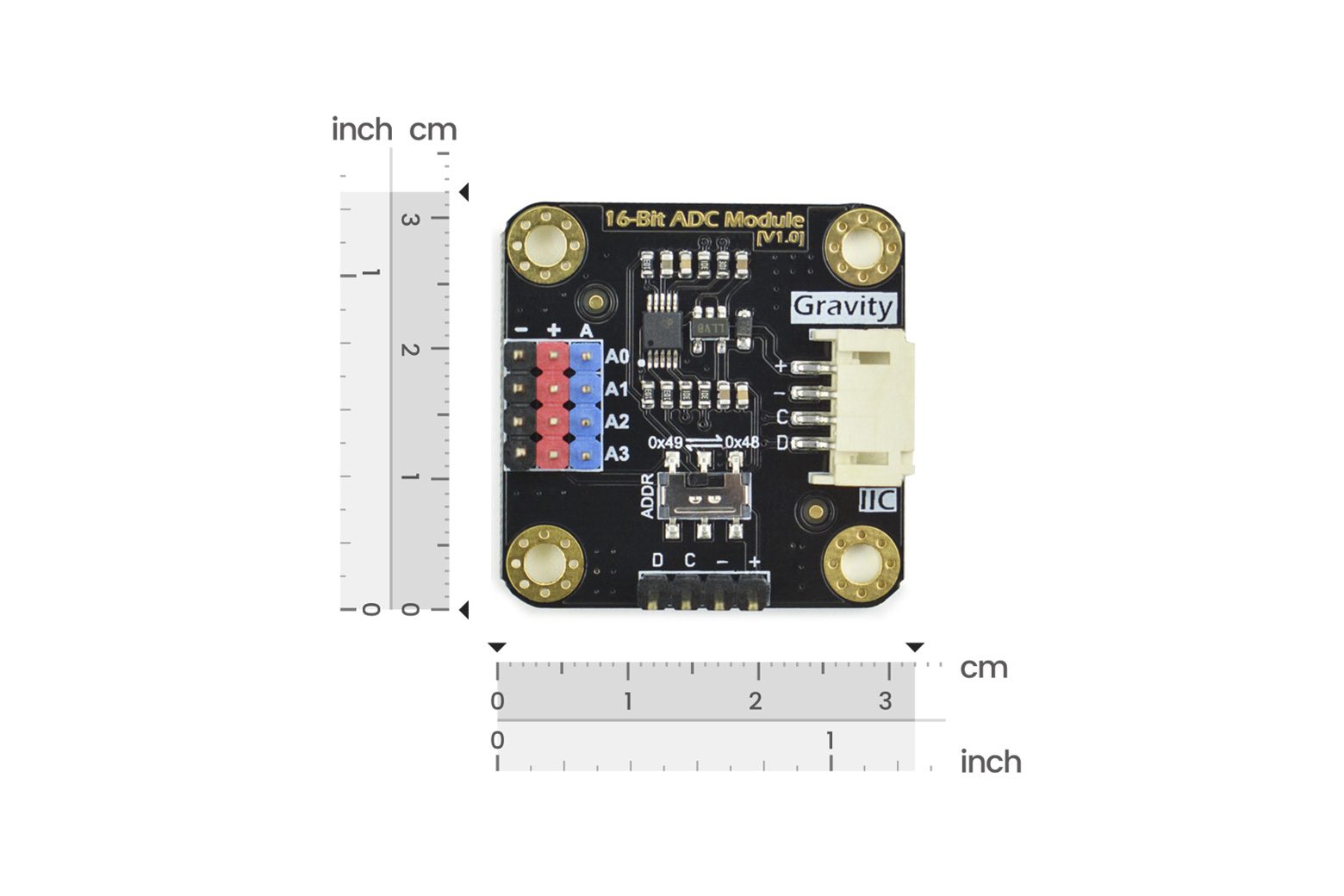

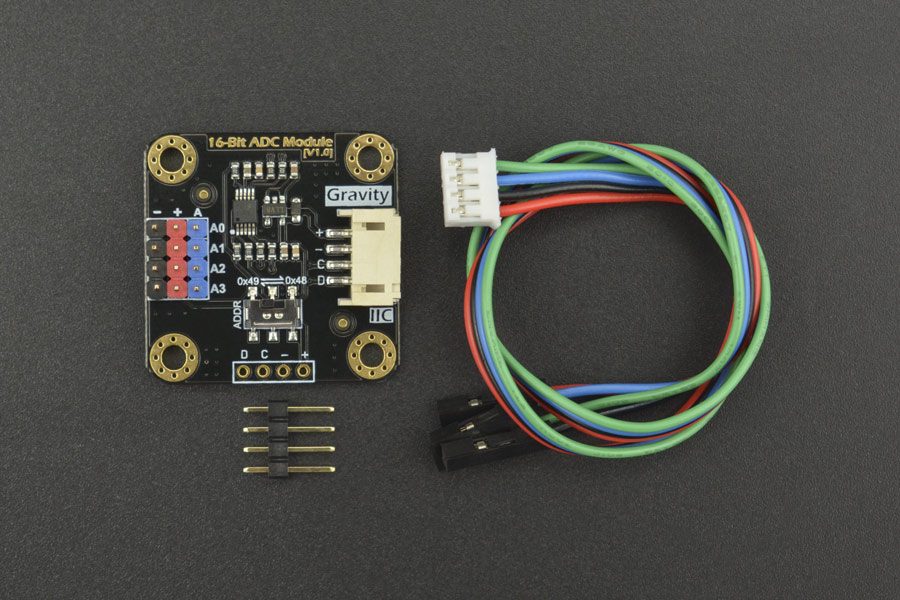

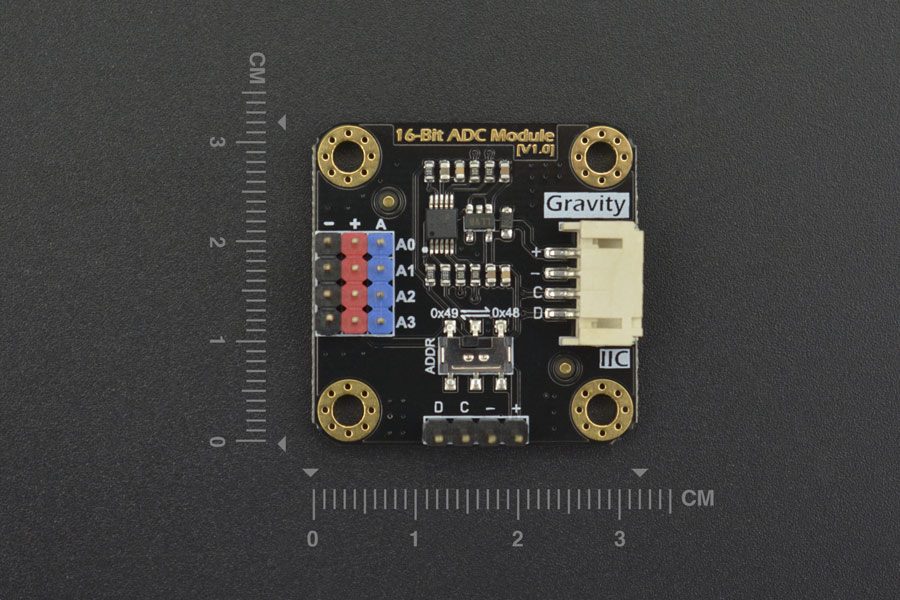

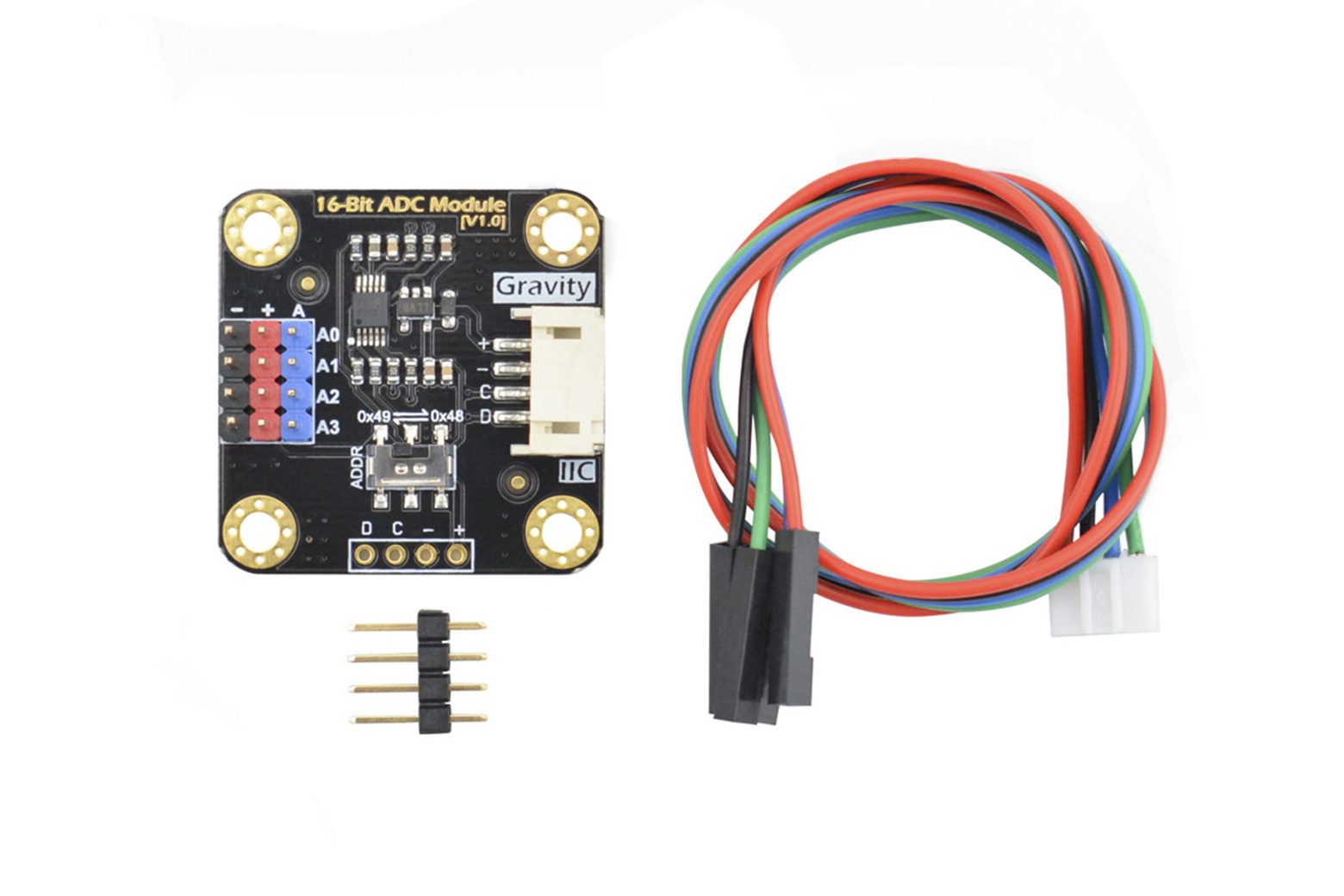

Gravità: modulo ADC a 16 bit I2C ADS1115 – DFR0553

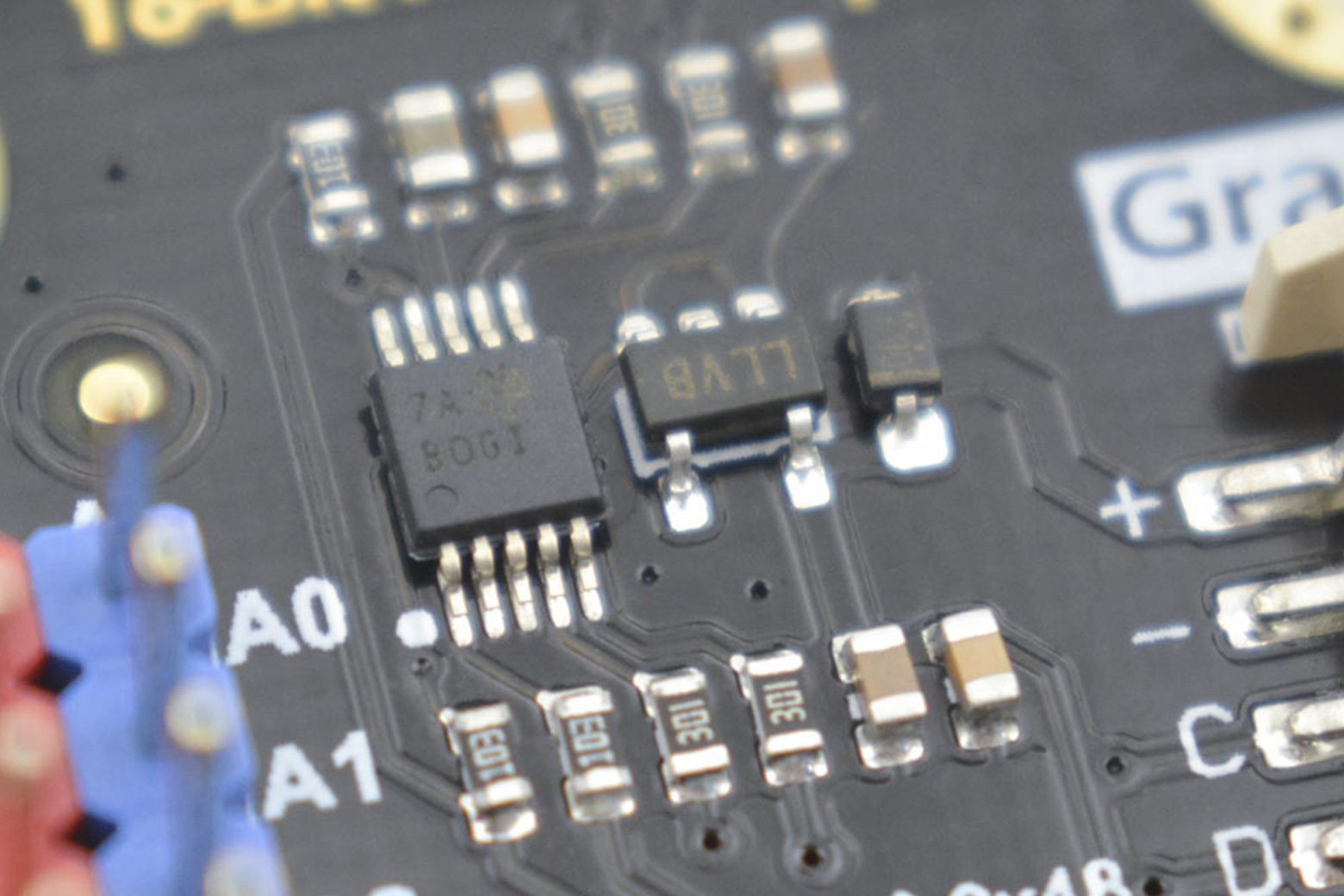

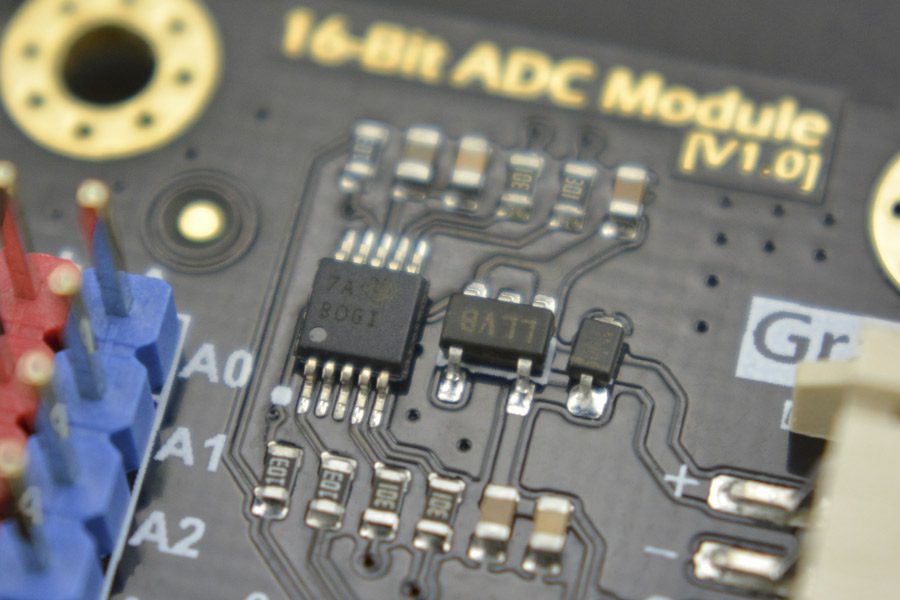

Introduzione Il modulo ADC a 16 bit DFRobot I2C ADS1115 può raccogliere e convertire con precisione segnali analogici. Attraverso questo modulo ADC, Raspberry Pi può facilmente utilizzare un’ampia gamma di sensori analogici della serie Gravity per misurare vari segnali e percepire questo mondo. Raspberry Pi è una comune scheda di controllo principale potente nelle sue funzioni, ma i pin I/O di Raspberry Pi possono leggere solo segnali digitali, inoltre, solo attraverso un modulo di conversione analogico-digitale (ADC) esterno può leggere segnali di sensori o dispositivi analogici, non è conveniente da usare. Il modulo ADC a 16 bit DFRobot I2C ADS1115 è appositamente progettato per i sensori analogici della serie Raspberry Pi e Gravity, il che riduce notevolmente la difficoltà di utilizzo dei sensori analogici della serie Gravity, plug and play, nessuna saldatura, molto conveniente. Il numero di sensori della serie Gravity è ampio e la sua ampia varietà può soddisfare le esigenze di vari sensori del Raspberry Pi. Questo modulo utilizza il chip ADC a 16 bit ADS1115, supporta un’alimentazione di tensione ampia 3,3 ~ 5 V. Il chip ha una tensione di riferimento di precisione e una regolazione del guadagno programmabile (PGA), pertanto è possibile eseguire un’acquisizione e una conversione accurate sia per segnali deboli che altamente variabili. Quindi è applicabile anche a tutti i tipi di applicazioni di cui la scheda di controllo principale ha bisogno per raccogliere accuratamente i segnali analogici. Un modulo ADC può leggere segnali analogici di 4 canali. Grazie all’interruttore di selezione dell’indirizzo I2C integrato, supporta la cascata di due moduli ADC e può leggere segnali analogici di 8 canali, può soddisfare le esigenze di varie applicazioni. Schema di connessione Arduino Schema di connessione Raspberry Pi Attenzione: la tensione sui pin di ingresso analogico deve essere inferiore a VCC+0,3 V! Caratteristiche Supporto Ampia tensione di alimentazione 3,3~5,0 V Segnale di livello digitale I2C da 3,3 V, ottimizzato per Raspberry Pi Interfaccia Gravity I2C, plug and play Interruttore di selezione indirizzo I2C integrato, supporta cascata di due moduli ADC Intestazioni a 3 pin codificate a colori, plug and play con sensori analogici di gravità Specifica Tensione di alimentazione (VCC): 3,3~5,0 V Intervallo di rilevamento segnale analogico: 0~VCC Numero di canali analogici: 4 bit ADC: Corrente operativa a 16 bit: 2~3 mA (modulo sensore non incluso) Tipo di interfaccia: Gravità I2C Livello interfaccia: Alto 3,3 V, Basso 0 V Dimensioni prodotto: 32 mm * 32 mm (1,26 pollici*1,26 pollici) Elenco di spedizione Gravità: I2C ADS1115 Modulo ADC a 16 bit x1 XH2.54-4pin Header x1 Sensore Gravity-4P I2C/UART Wire x1 Documenti Wiki del prodotto Altri documenti
