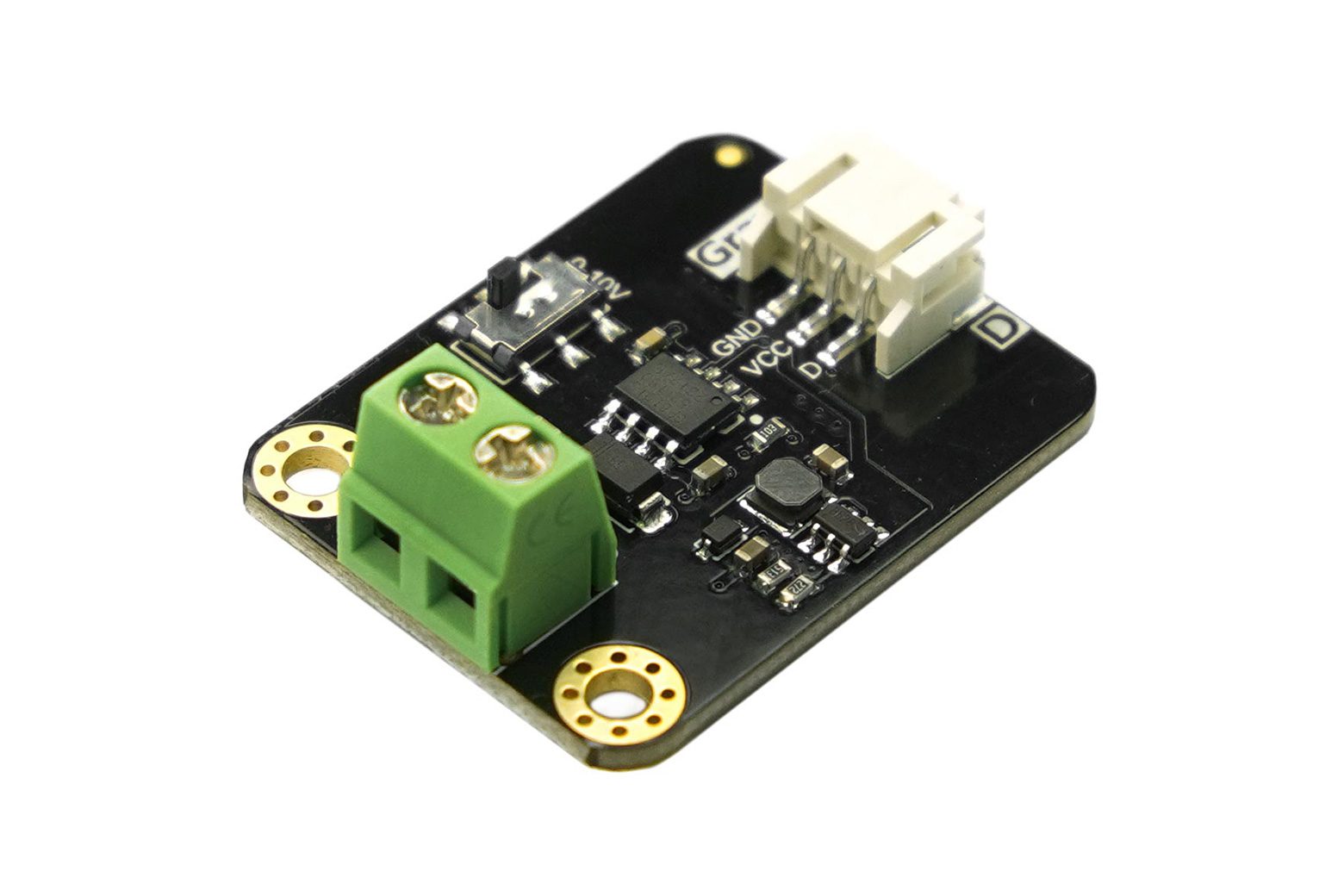

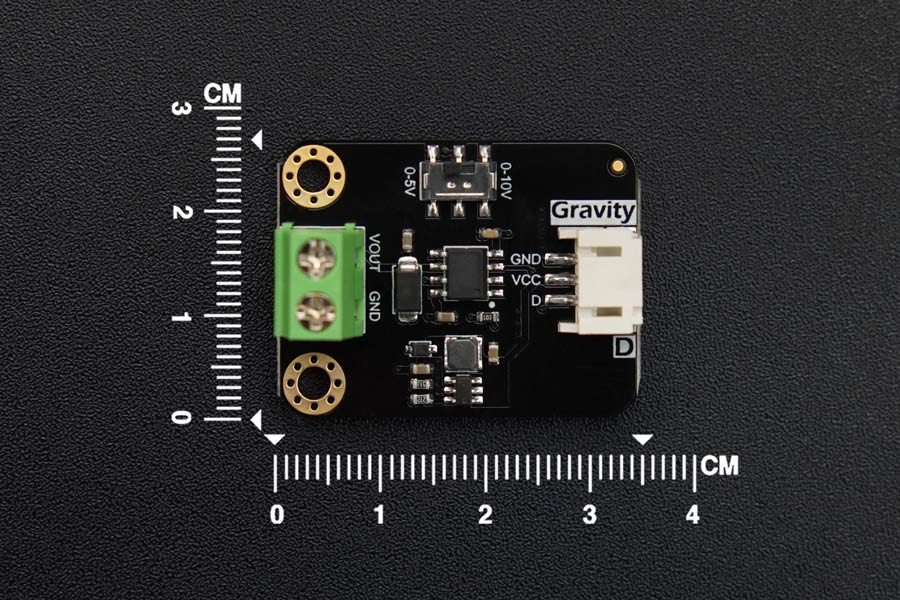

Gravità: modulo DAC GP8101S da PWM a 1 canale a 0 – DFR1036

Introduzione Si tratta di un modulo DAC a 1 canale con comunicazione PWM, una risoluzione di 8 bit e una precisione dello 0,2%, in grado di generare uscite di tensione analogica di 0-10 V o 0-5 V. L’uscita di tensione 0-10 V o 0-5 V è un metodo di guida standard. Può essere ampiamente utilizzato in scenari di controllo dell’automazione come regolazione dell’illuminazione, convertitori di frequenza, regolazione delle valvole e controllo della pompa, ecc. Questo prodotto può pilotare una varietà di dispositivi controllati da 0-10 V o 0-5 V disponibili sul mercato tramite la programmazione Arduino. L’azionamento del segnale PWM consente al modulo di essere controllato dalle porte digitali MCU, fornendo un utilizzo semplice e conveniente. I moduli della serie DAC sono una gamma di prodotti che possono essere controllati tramite segnali I2C o PWM per generare segnali di uscita in tensione o corrente. Questa serie di prodotti DAC non solo offre una varietà di gamme di segnali di uscita, ma fornisce anche tre risoluzioni selezionabili: 8 bit, 12 bit e 15 bit. Consente di scegliere tra configurazioni a canale singolo o doppio canale e più moduli possono essere collegati in cascata per formare un’uscita multicanale. Diagramma funzionale di gravità: Modulo DAC da 1 canale PWM a 0-5 V/10 V GP8101S Schema di cablaggio di gravità: Modulo DAC da 1 canale PWM a 0-5 V/10 V GP8101S e Arduino UNO Forniamo vari modelli di moduli DAC. Se hai bisogno di un modello diverso, consulta la guida alla selezione: Fai clic qui per ottenere la guida alla selezione dei moduli DAC Caratteristiche Supporto alimentazione 3,3 V-5 V. L’errore della tensione di uscita è inferiore allo 0,2%. L’errore di linearità della tensione di uscita è dello 0,1%. Due canali di uscita di tensione, 0-5 V o 0-10 V, che consentono il collegamento e il controllo di dispositivi di tensione analogici standard. Interfaccia gravità, comunicazione PWM, controllo Arduino, adatto per il controllo dell’automazione del programma. I segnali PWM possono essere utilizzati per pilotare il modulo, consentendone il controllo semplicemente tramite la porta digitale dell’MCU. Specifica Tensione di funzionamento: da 3,3 V a 5 V Metodo di comunicazione: PWM Tipo di chip: GP8101S Risoluzione: 8 bit Tensione di uscita: 0-5 V o 0-10 V Numero di canali: 1 canale Intervallo valori: 0 – 255 corrispondente a 0-5 V o 0-10 V Tensione di uscita: 0,2% Errore di linearità della tensione di uscita: 0,1% Lista di spedizione GP8101S: PWM da 1 canale a Modulo DAC 0-5 V/10 V × 1 Cavo sensore analogico a gravità a 3 pin × 1 Documenti Wiki del prodotto Applicazioni Regolazione automatica della luce Azionamento a frequenza variabile (VFD) Regolazione automatica della valvola Controllo automatico della pompa dell’acqua
