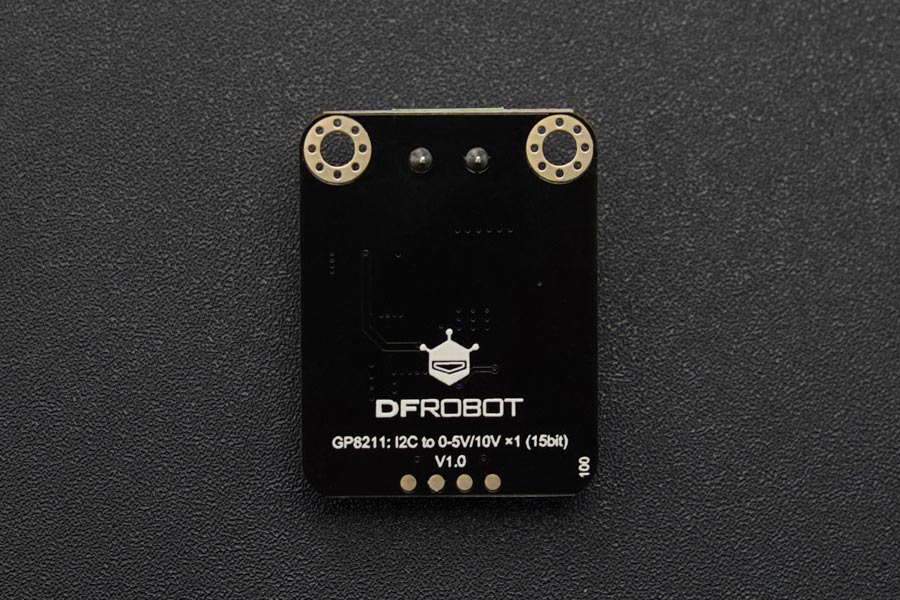

Gravità: modulo DAC GP8211 I2C a 15 bit (0 – DFR1071

Introduzione Si tratta di un modulo DAC a 1 canale con comunicazione I2C, una risoluzione di 15 bit e una precisione dello 0,01%, in grado di generare uscite di tensione analogica di 0-10 V o 0-5 V. L’uscita di tensione 0-10 V o 0-5 V è un metodo di guida standard. Può essere ampiamente utilizzato in scenari di controllo dell’automazione come regolazione dell’illuminazione, convertitori di frequenza, regolazione delle valvole e controllo della pompa, ecc. Questo prodotto può pilotare una varietà di dispositivi controllati da 0-10 V o 0-5 V disponibili sul mercato tramite la programmazione Arduino. L’elevata precisione e risoluzione di questo modulo lo rendono adatto a scenari di controllo che richiedono una maggiore precisione del segnale, come il controllo fine della velocità o il controllo dell’angolo. I moduli della serie DAC sono una gamma di prodotti che possono essere controllati tramite segnali I2C o PWM per generare segnali di uscita in tensione o corrente. Questa serie di prodotti DAC non solo offre una varietà di gamme di segnali di uscita, ma fornisce anche tre risoluzioni selezionabili: 8 bit, 12 bit e 15 bit. Consente di scegliere tra configurazioni a canale singolo o doppio canale e più moduli possono essere collegati in cascata per formare un’uscita multicanale. Diagramma funzionale della gravità: GP8211 Modulo DAC da I2C a 15 bit a 1 canale a 0-5 V/10 V. Schema elettrico di gravità: GP8211 Modulo DAC da I2C a 15 bit a 1 canale a 0-5 V/10 V e Arduino UNO Forniamo vari modelli di moduli DAC. Se hai bisogno di un modello diverso, consulta la guida alla selezione: Fai clic qui per ottenere la guida alla selezione dei moduli DAC Caratteristiche Supporto alimentazione 3,3 V-5 V. L’errore della tensione di uscita è inferiore allo 0,01%. L’errore di linearità della tensione di uscita è dello 0,01%. Due canali di uscita di tensione, 0-5 V o 0-10 V, che consentono il collegamento e il controllo di dispositivi di tensione analogici standard. Interfaccia gravità, comunicazione I2C, controllo Arduino, adatto per il controllo dell’automazione del programma. L’elevata precisione e risoluzione di questo modulo lo rendono adatto a scenari di controllo che richiedono una maggiore precisione del segnale. Specifica Tensione operativa: Da 3,3 V a 5 V Metodo di comunicazione: I2C Tipo di chip: GP8211S Risoluzione: 15 bit Tensione di uscita: 0-5 V o 0-10 V Numero di canali: 1 canali Intervallo valori: 0 – 32767 corrispondente a 0-5 V o 0-10 V Tensione di uscita: 0,01% Errore di linearità della tensione di uscita: 0,01% Lista di spedizione GP8211: Modulo DAC da I2C a 0-5 V/10 V a 1 canale da 15 bit × 1 Cavo sensore Gravity-4P I2C/UART × 1 Documenti Wiki del prodotto Applicazioni Regolazione automatica della luce Azionamento a frequenza variabile (VFD) Regolazione automatica della valvola Controllo automatico della pompa dell’acqua
