Gravità: modulo DAC GP8600 I2C a 1 canale e PWM a – DFR1229

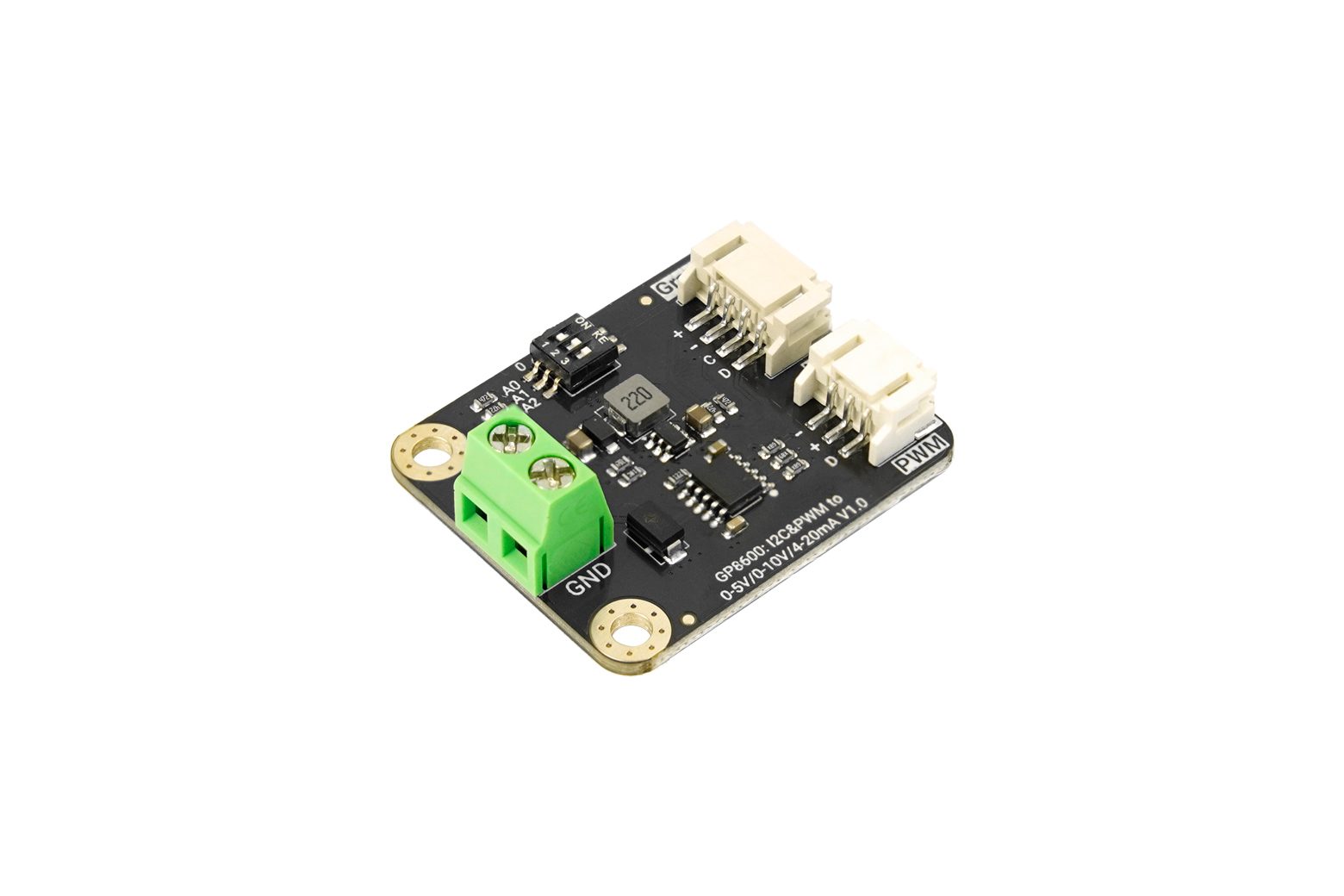

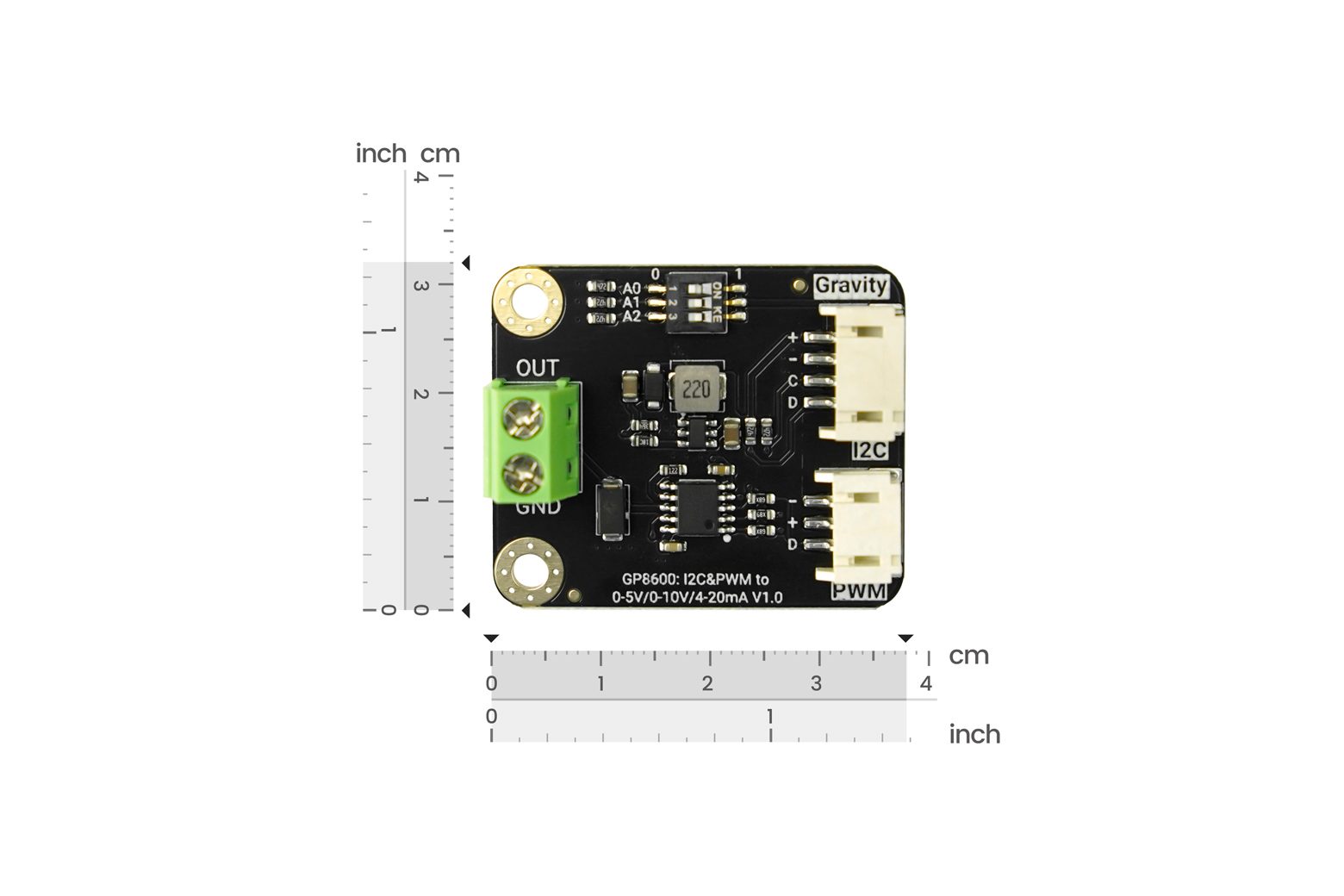

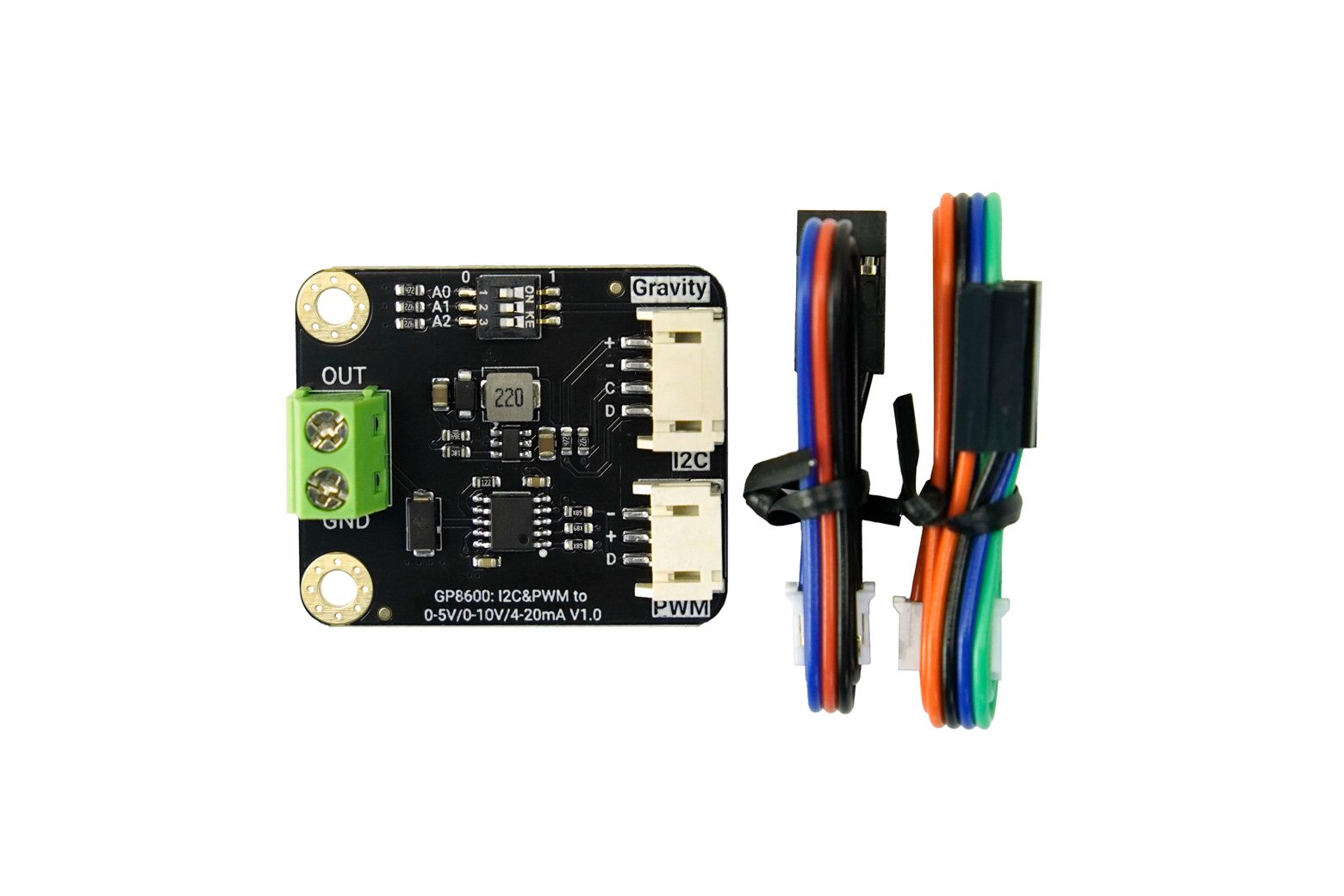

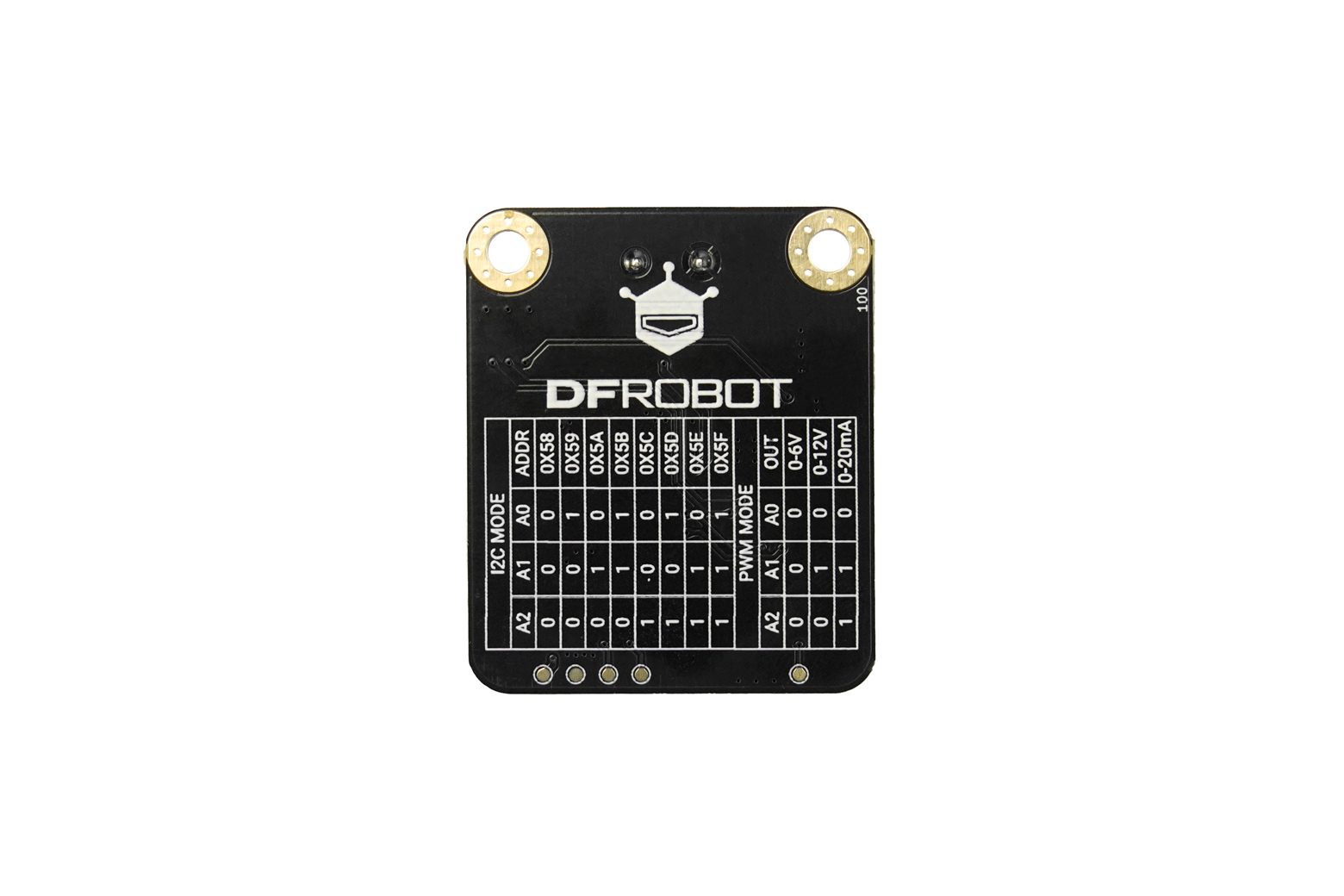

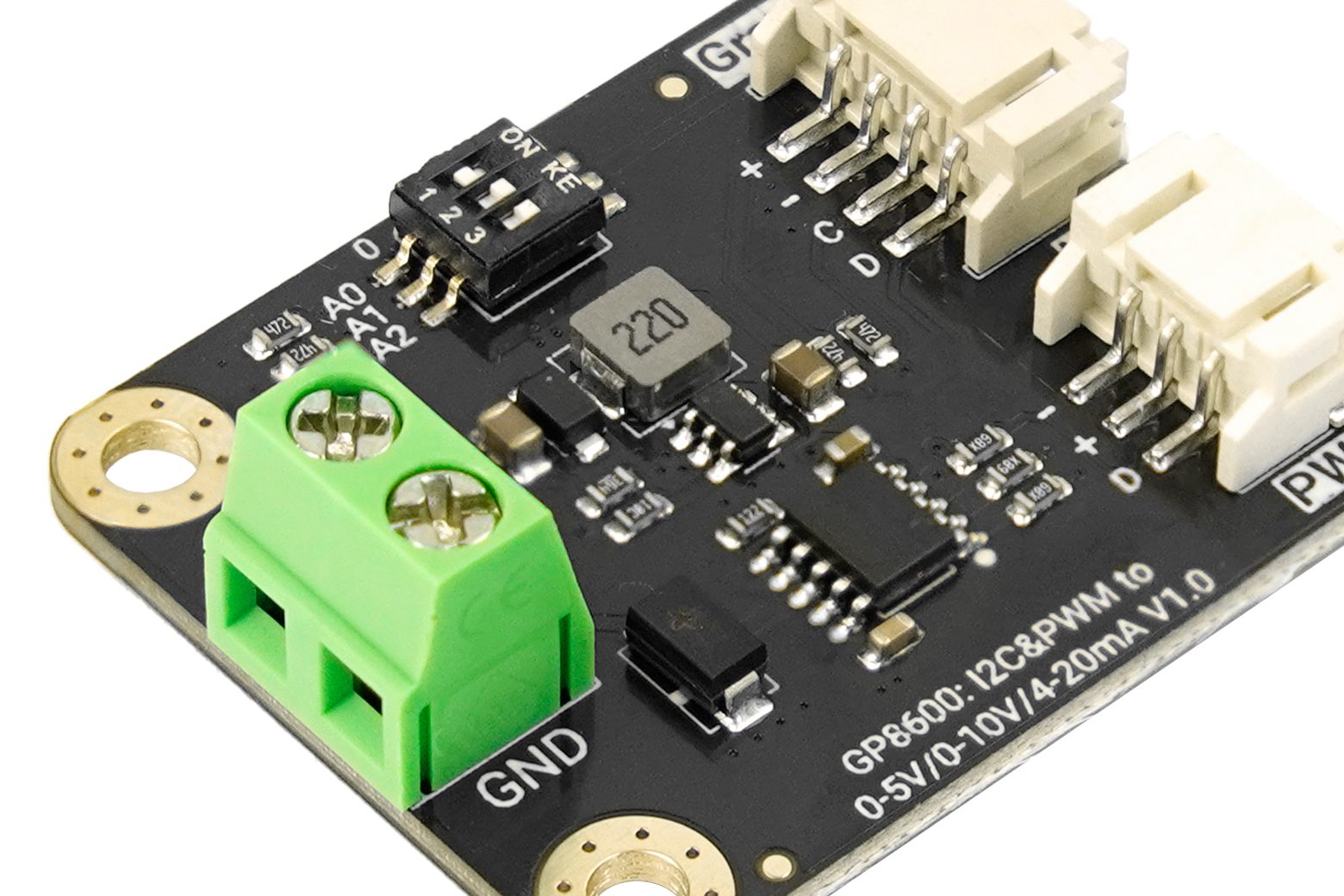

Introduzione Gravity: il modulo DAC GP8600 a 16 bit è uno strumento di conversione del segnale ad alta precisione progettato per colmare il divario tra i microcontrollori digitali e le apparecchiature industriali analogiche. Convertendo i segnali di ingresso I2C o PWM in uscite stabili da 0-5 V, 0-10 V o 4-20 mA, questo convertitore digitale-analogico consente ai produttori di controllare hardware industriale standard, come sistemi di illuminazione, inverter e valvole, utilizzando controller a livello logico come Arduino, ESP32 o Raspberry Pi. A differenza dei DAC di base a 8 bit, questo convertitore GP8600 offre un errore di linearità di appena ±0,2% e supporta il collegamento in cascata di un massimo di 8 dispositivi, rendendo l’unità ideale per progetti di automazione multicanale complessi che richiedono un controllo a grana fine. Conversione del segnale di livello industriale Il modulo DAC GP8600 eccelle in scenari che richiedono compatibilità con gli standard industriali. Mentre molti microcontroller emettono solo deboli segnali analogici da 3,3 V, questo convertitore amplifica questi segnali logici a una tensione standard di settore di 0-10 V o a loop di corrente da 4-20 mA. Questa funzionalità consente al GP8600 di azionare direttamente pompe dell’acqua, servomotori e driver di illuminazione per carichi pesanti. L’inclusione di una modalità di corrente da 4-20 mA è particolarmente utile per trasmettere segnali su lunghe distanze in ambienti elettrici rumorosi senza perdita di segnale. Controllo ed espansione flessibili Progettato per la scalabilità, il convertitore GP8600 a 16 bit supporta 8 indirizzi I2C regolabili, consentendo il controllo simultaneo di un massimo di 8 canali indipendenti da un’unica interfaccia del microcontrollore. Questa funzionalità semplifica il cablaggio per controller di motori multiasse o array di LED complessi. Inoltre, il dispositivo accetta un ampio alimentatore da 3,3 V-5 V e utilizza l’interfaccia Gravity PH2.0 standard, garantendo compatibilità plug-and-play con l’ecosistema DFRobot e piattaforme diffuse come STM32 e Raspberry Pi. Specifica Parametri di base Modello chip: GP8600 Tensione operativa: 3,3 V-5 V Interfaccia alimentazione/comunicazione: PH2,0-4 pin/3 pin Segnale di ingresso: I2C / PWM Segnale di uscita: Intervallo di uscita corrente: 0-20 mA Intervallo di uscita tensione: 0-6 V / 0-12 V Numero di canali: 1 canale Risoluzione: 16 bit (modalità I2C) 8 bit, 10 bit (PWM modalità, selezionabile in base al controller) Errore fondo scala: ±0,2% (misurato dopo la calibrazione dell’adattamento) Intervallo di valori: Modalità I2C: 0-65535 corrisponde a 0-6 V, 0-12 V o 0-20 mA Modalità PWM: 0-255 corrisponde a 0-6 V, 0-12 V o 0-20 mA, 0-1023 corrisponde a 0-6 V, Dimensioni fisiche 0-12 V o 0-20 mA Dimensioni PCB: 38 × 32 × 12,39 mm Spaziatura fori di montaggio: 25 mm Diametro fori di montaggio: 3,0 mm Elenco di spedizione Gravità: GP8600 I2C a 1 canale e PWM a 0-5 V / 0-10 V / 4-20 mA Modulo DAC × 1 sensore I2C/UART a gravità a 4 pin Cavo ×1 Cavo sensore analogico a gravità a 3 pin ×1 Documenti Wiki del prodotto Applicazioni Controllo motore e inverter: regolazione precisa della velocità 0-10 V per azionamenti a frequenza variabile (VFD). Sistemi di illuminazione intelligenti: dimmerazione ad alta risoluzione senza sfarfallio per driver LED da 0-10 V. Automazione dei fluidi: controllo accurato della posizione per valvole proporzionali da 4-20 mA e pompe dell’acqua. Generazione di segnali di laboratorio: creazione di forme d’onda di tensione personalizzate per testare sensori e circuiti analogici. Retrofitting dei dispositivi: conversione di apparecchi analogici preesistenti in dispositivi intelligenti gestiti da microcontroller.
