Gravità: modulo DAC GP8630N da I2C/PWM a ±10 V/4 – DFR1230

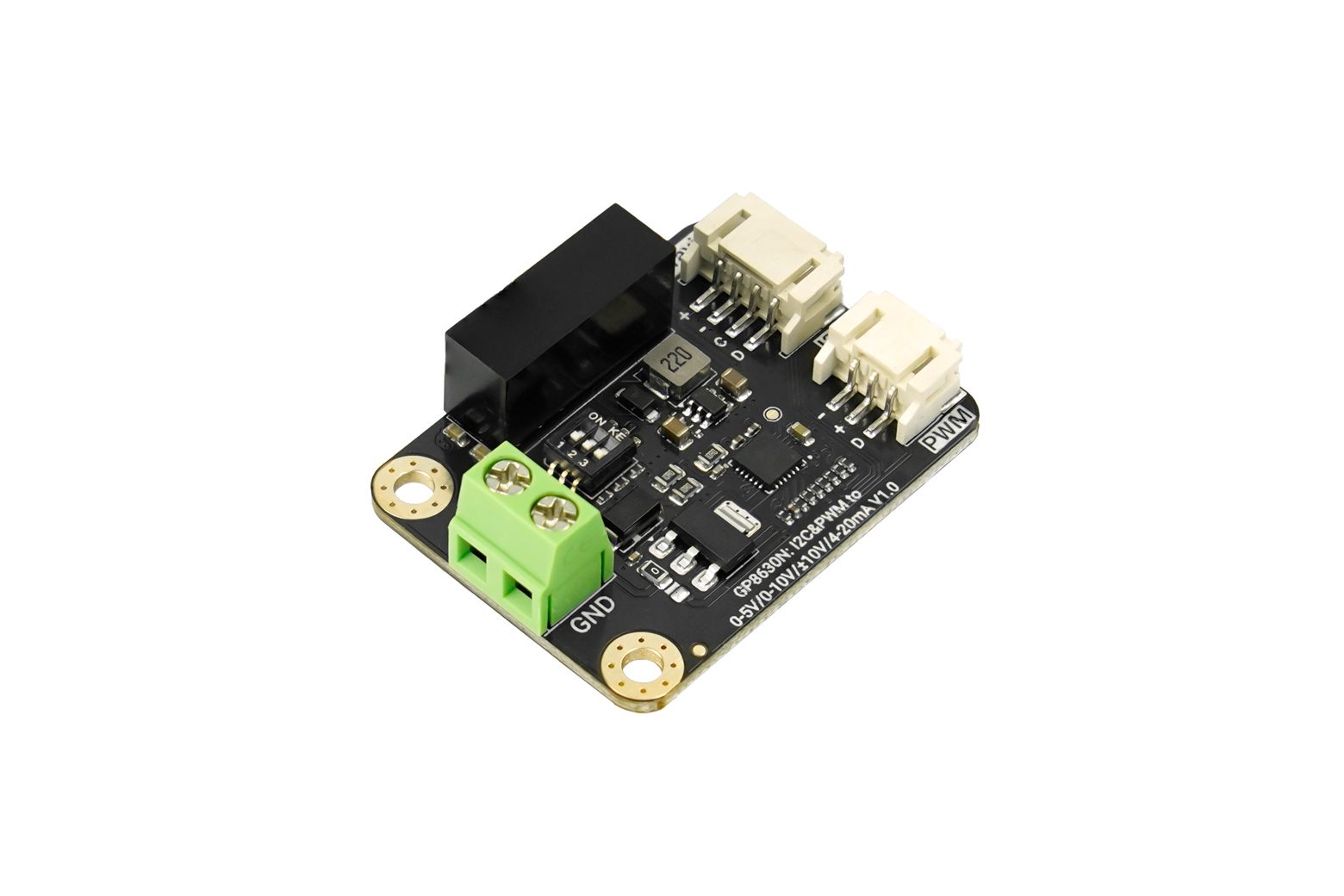

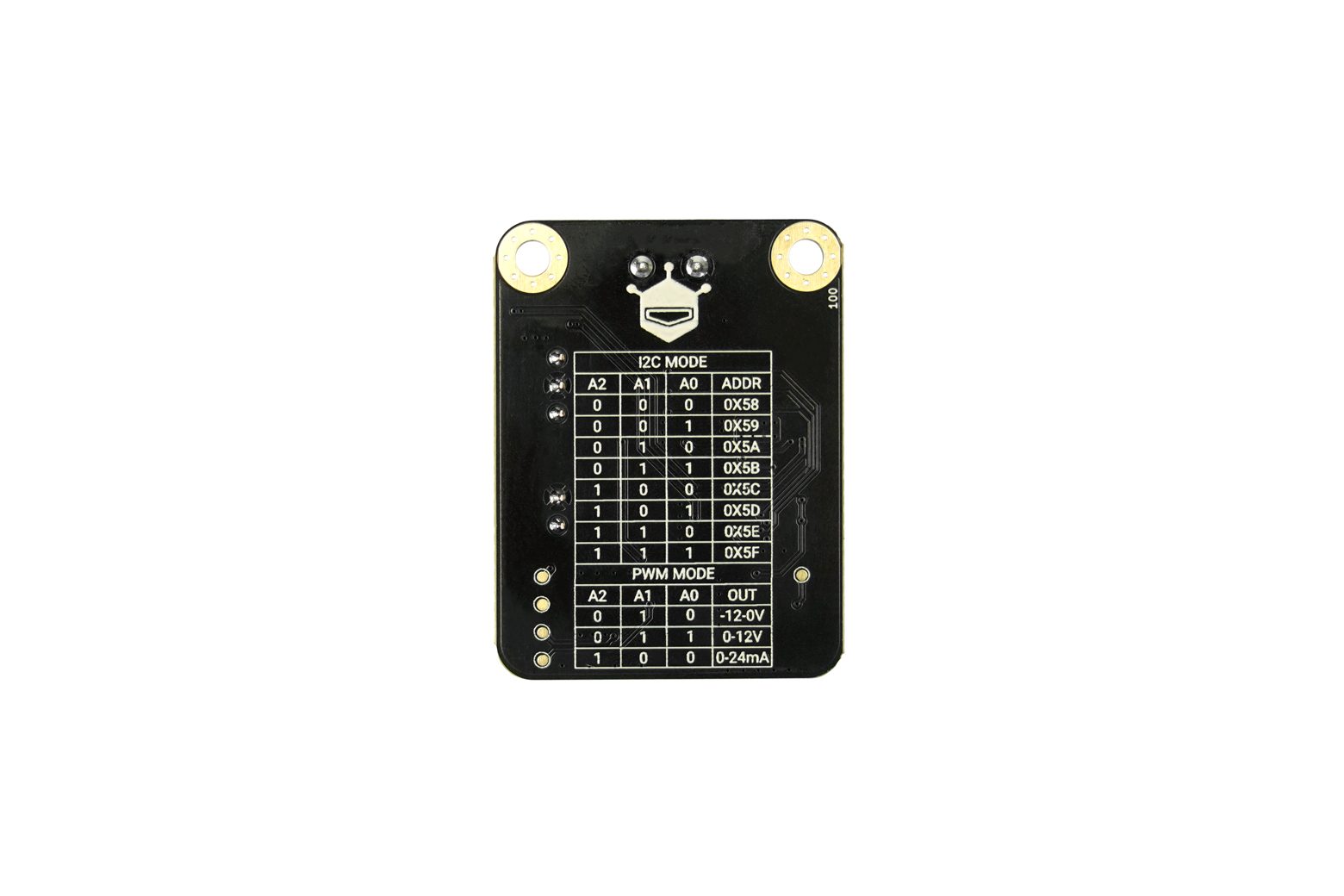

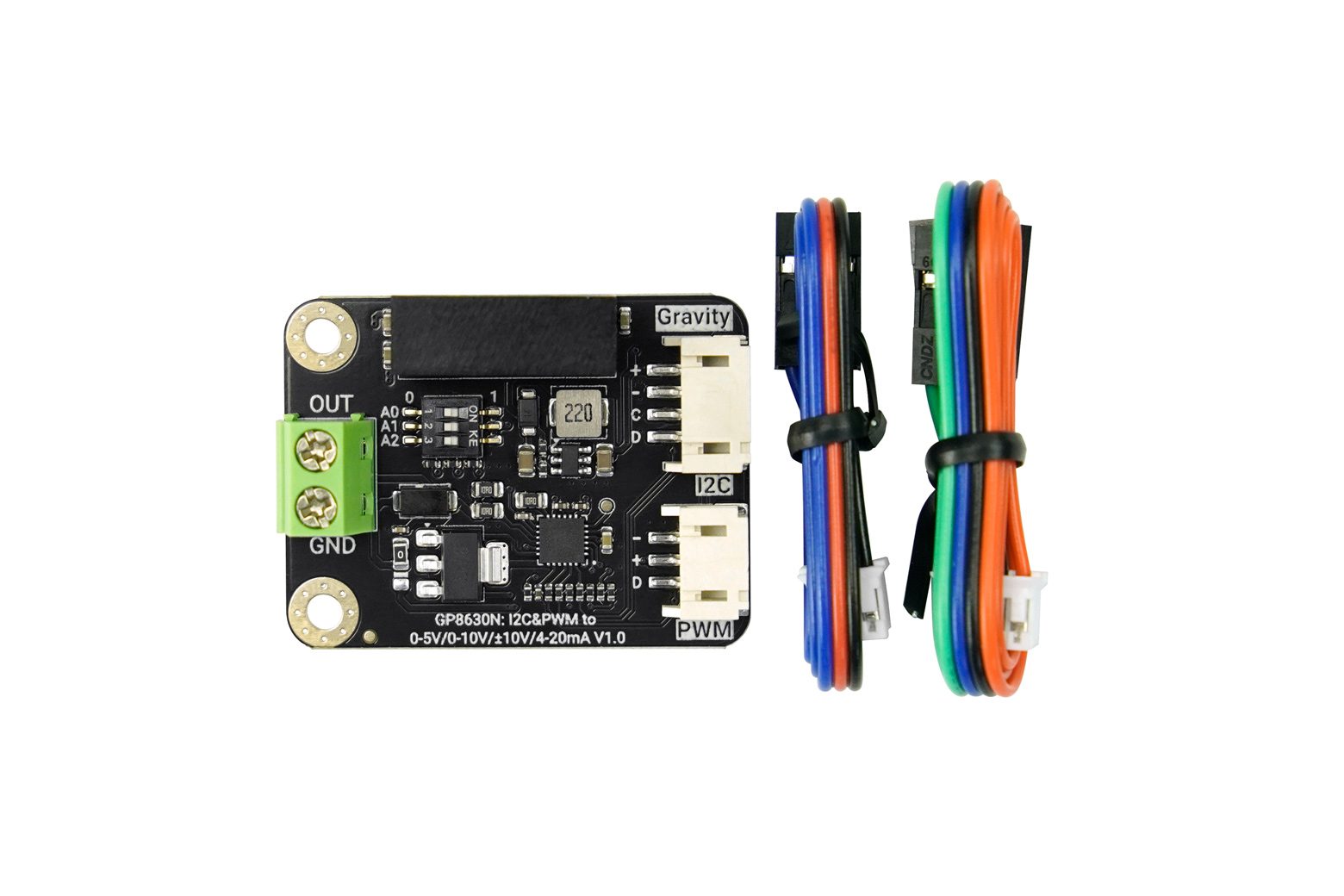

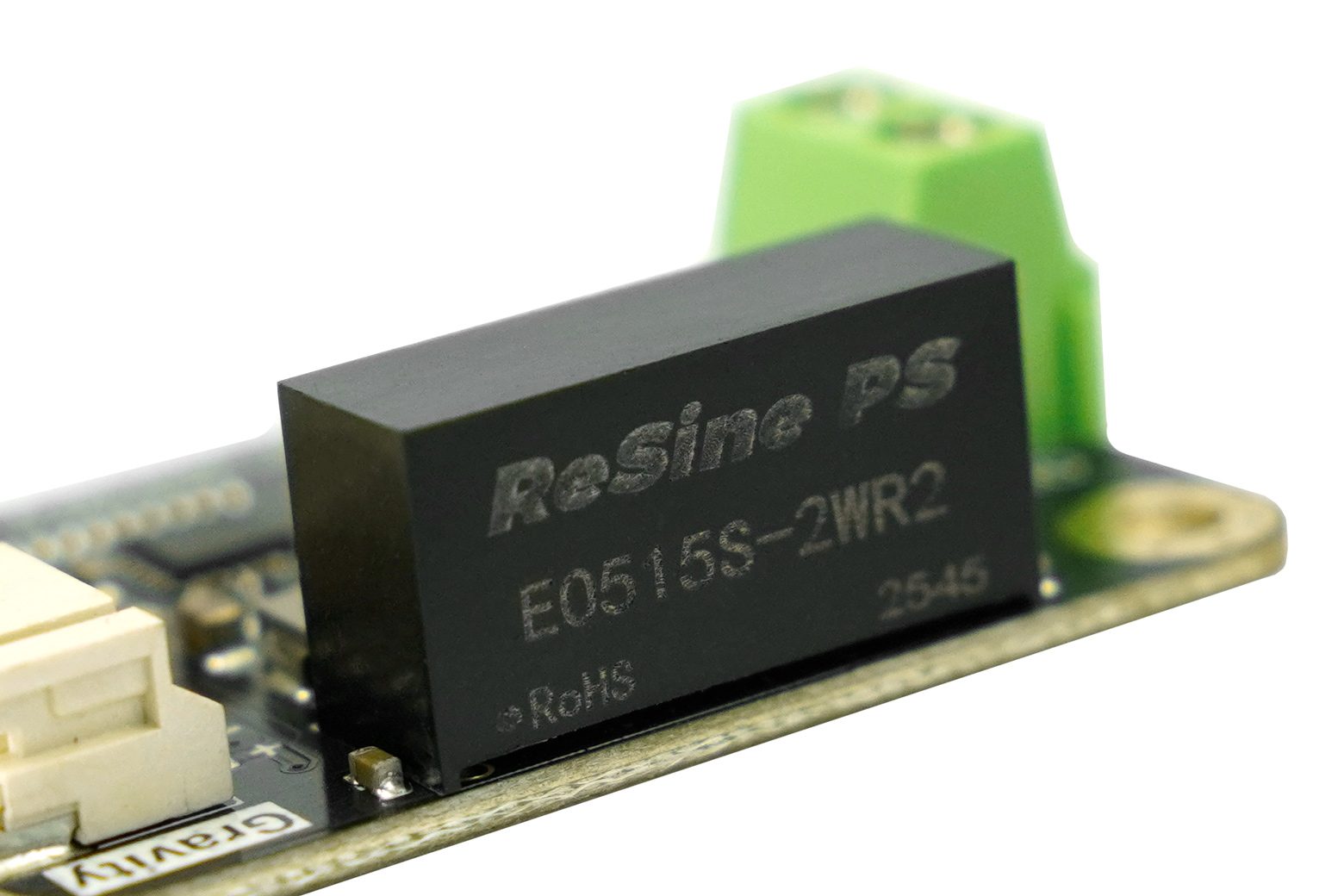

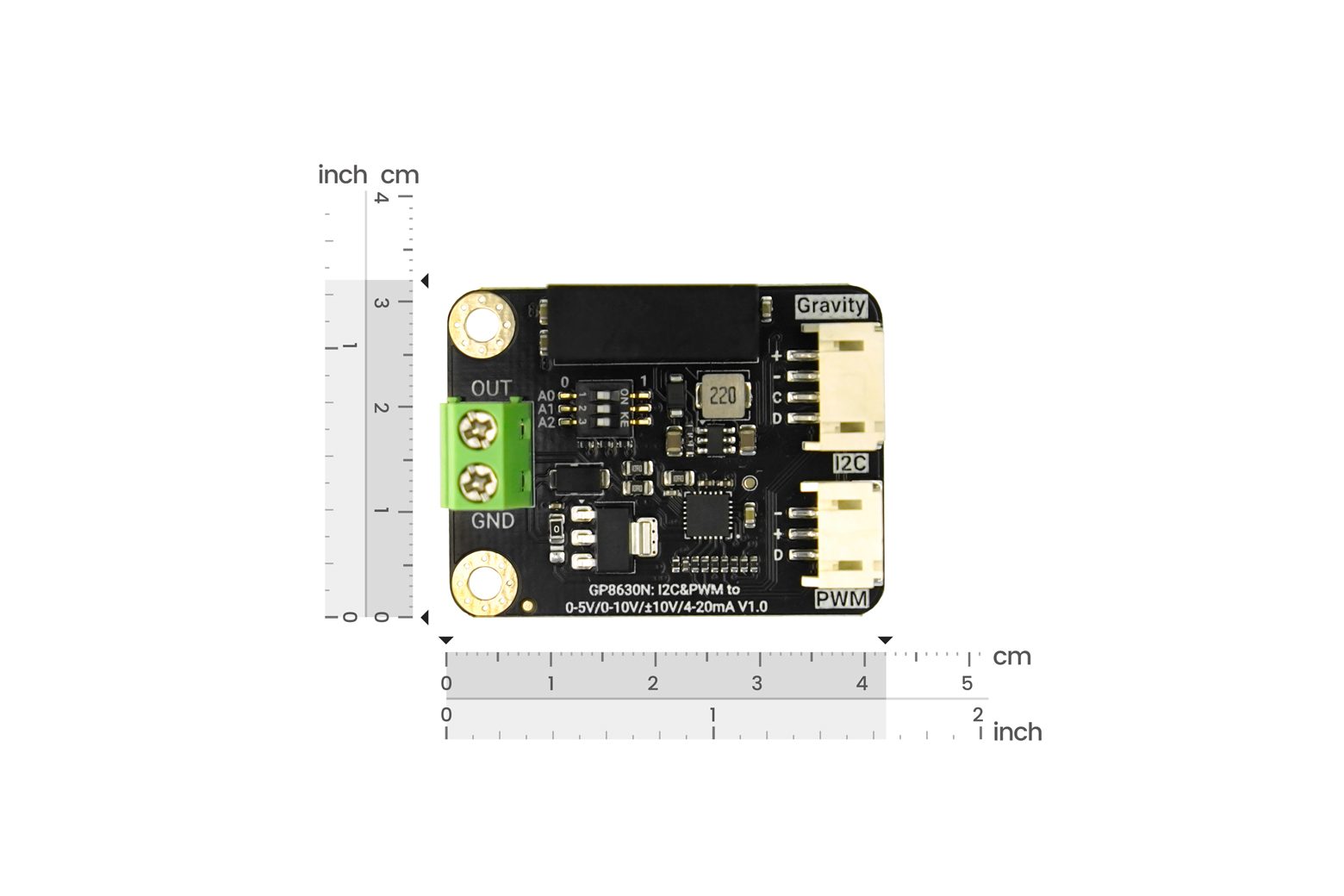

Introduzione This Gravity: il modulo DAC GP8630N funziona come un convertitore digitale-analogico ad alta precisione, trasformando i segnali digitali I2C o PWM in uscite analogiche stabili di tensione o corrente. Costruito attorno al chip GP8630N, questo convertitore risponde all’esigenza di una generazione versatile di segnali nelle applicazioni industriali e di robotica supportando molteplici modalità di uscita tra cui ±10 V, 0-5 V, 0-10 V e 4-20 mA. La risoluzione a 16 bit garantisce un controllo capillare per apparecchiature sensibili, rendendo questo modulo uno strumento essenziale per i sistemi automatizzati che richiedono ingressi analogici accurati. Controllo bidirezionale con uscita simmetrica di ±10 V A differenza dei DAC convenzionali che forniscono solo intervalli di tensione positivi, questo modulo DAC a 16 bit genera un’uscita simmetrica di ±10 V. Questa caratteristica consente il controllo diretto di dispositivi bidirezionali senza richiedere complessi circuiti a ponte esterni. Ad esempio, nelle applicazioni con servomotori, un segnale +10 V può azionare la rotazione in avanti, -10 V consente la rotazione inversa e 0 V attiva un arresto, semplificando notevolmente la progettazione hardware per i sistemi di azionamento del motore e gli attuatori delle valvole. Integrazione flessibile e ampia compatibilità Progettato per un’ampia interoperabilità, questo modulo DAC I2C/PWM si interfaccia perfettamente con i livelli logici da 3,3 V e 5 V. La funzionalità di ingresso dual-mode garantisce la compatibilità con un’ampia gamma di microcontrollori. Gli utenti possono facilmente integrare questo dispositivo in progetti utilizzando Arduino per la prototipazione rapida, ESP32 per nodi industriali connessi all’IoT o Raspberry Pi per attività di elaborazione complesse. Inoltre, il supporto per 8 indirizzi I2C configurabili consente il collegamento in cascata di più unità, consentendo il controllo simultaneo di un massimo di 8 dispositivi su un singolo bus. Caratteristiche Supporta un’uscita simmetrica ad alta tensione di ±10 V per il controllo bidirezionale Fornisce un’uscita loop di corrente standard da 4-20 mA per sensori industriali Alta risoluzione a 16 bit con errore di fondo scala basso (±0,2%) Supporto doppia interfaccia: segnali di ingresso I2C e PWM Compatibile con alimentatori da 3,3 V-5 V e interfaccia Gravity Specifiche Parametri di base Modello chip: GP8630N Tensione operativa: 3,3 V-5 V Interfaccia di alimentazione/comunicazione: PH2.0-4Pin/3Pin Segnale di ingresso: I2C / PWM Segnale di uscita: Intervallo di uscita in corrente: 0-24 mA Intervallo di uscita in tensione: ±12 V/0-6 V/0-12 V Numero di canali: 1 canale Risoluzione: 16 bit (modalità I2C) 8 bit, 10 bit (modalità PWM, selezionabile in base al controller) Errore fondo scala: ±0,2% (misurato dopo la calibrazione dell’adattamento) Valore Intervallo: Modalità I2C: 0-65535 corrisponde a ±12 V, 0-6 V, 0-12 V o 0-24 mA Modalità PWM: 0-255 o 0-1023 corrisponde all’intervallo di uscita Dimensioni fisiche Dimensioni PCB: 42 × 32 × 12,39 mm Spaziatura dei fori di montaggio: 25 mm Diametro del foro di montaggio: 3,0 mm Elenco di spedizione Gravità: GP8630N Modulo DAC da I2C a 1 canale e PWM a ±10 V / 0-5 V / 0-10 V / 4-20 mA × 1 cavo sensore I2C/UART a gravità a 4 pin × 1 cavo sensore analogico a gravità a 3 pin × 1 Documenti Wiki del prodotto Diagramma schematico Disegno dimensionale 3D_STP 2D_CAD Scheda tecnica GP8630N Registrazione del test di precisione del modulo DAC – Applicazioni versione calibrata Controllo motore avanti/indietro Illuminazione Controllo luminosità Controllo valvola e pompa Generatore di segnale Aggiornamenti di automazione per piccole apparecchiature
