Gravità: modulo DAC I2C a 12 bit – DFR0552

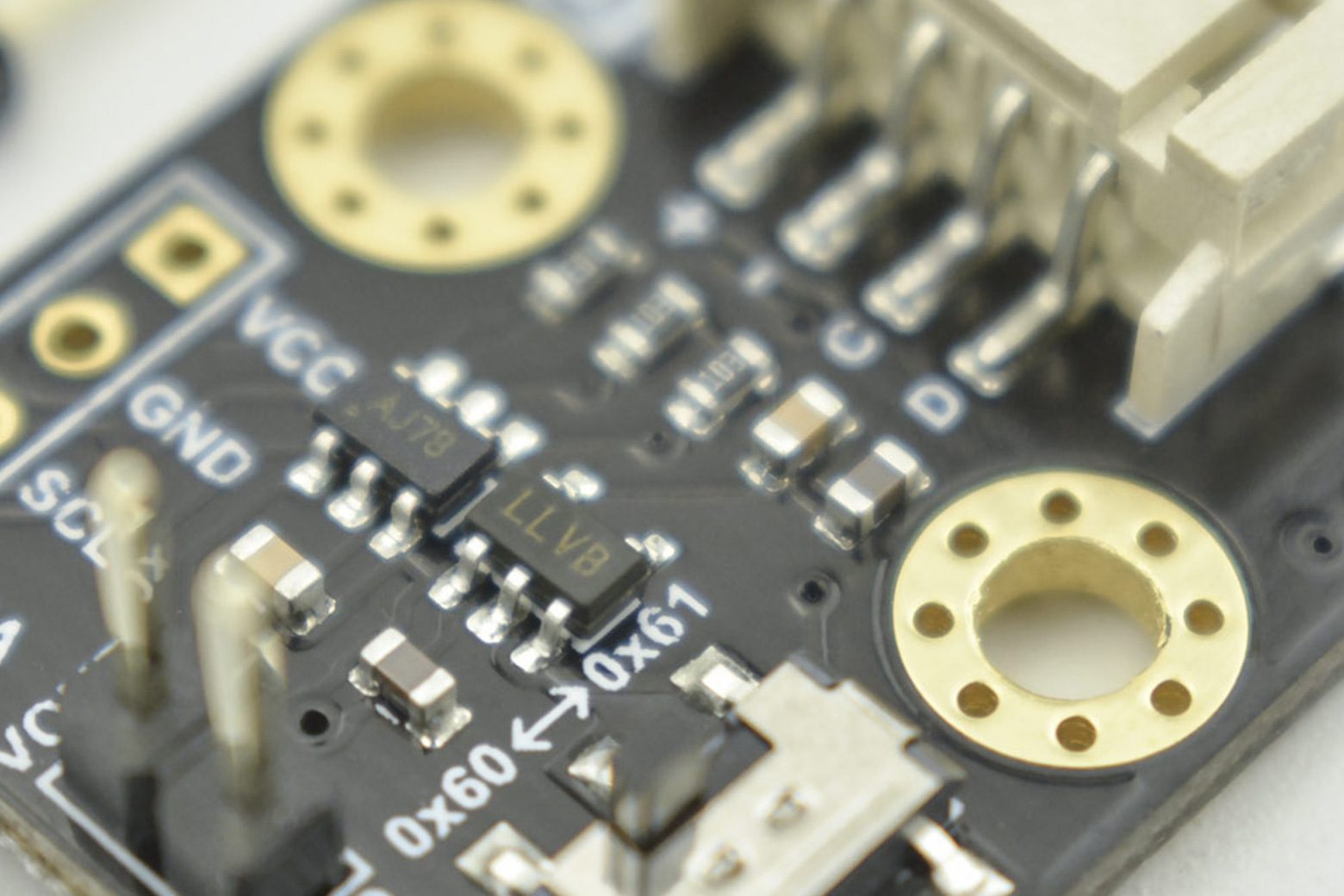

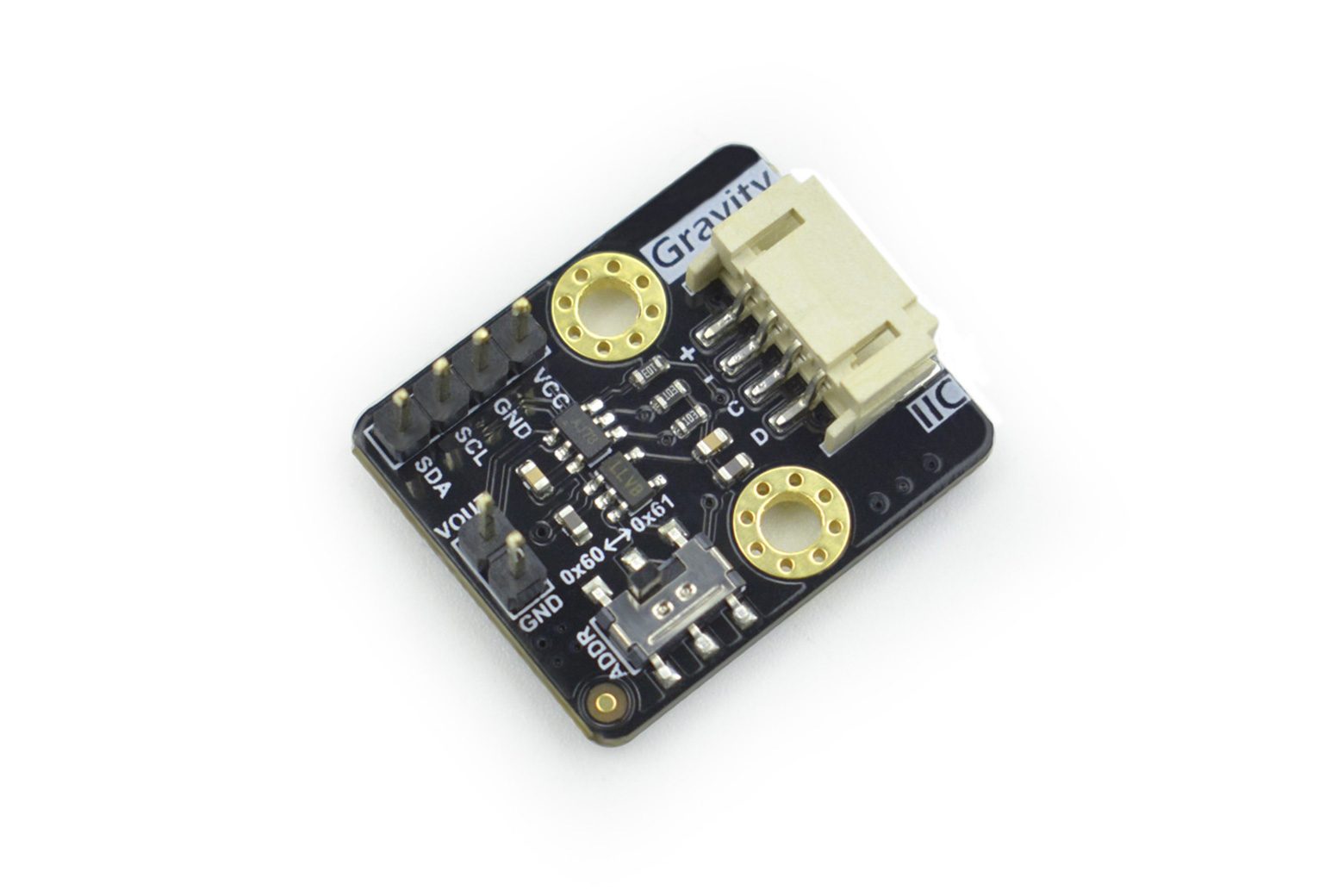

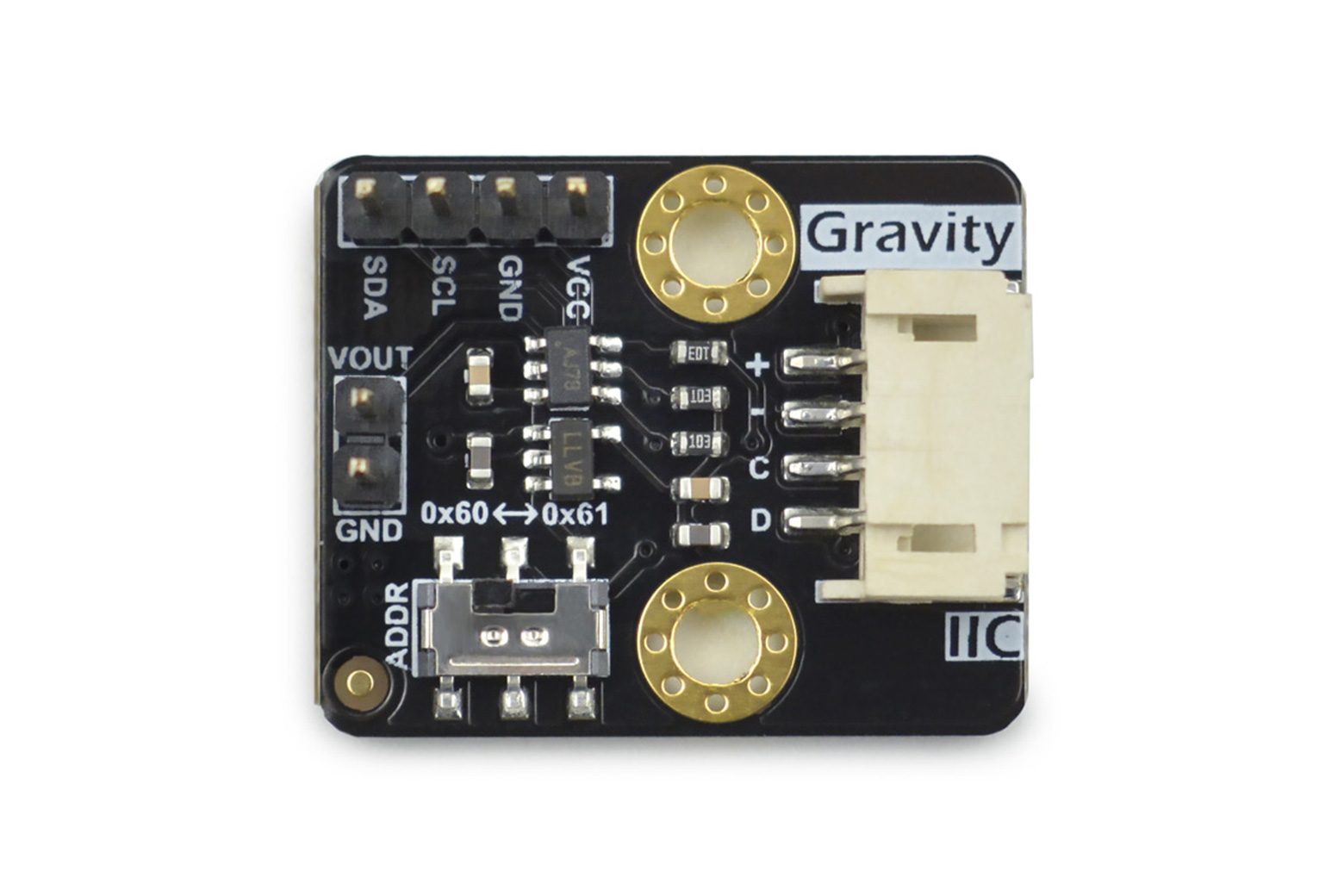

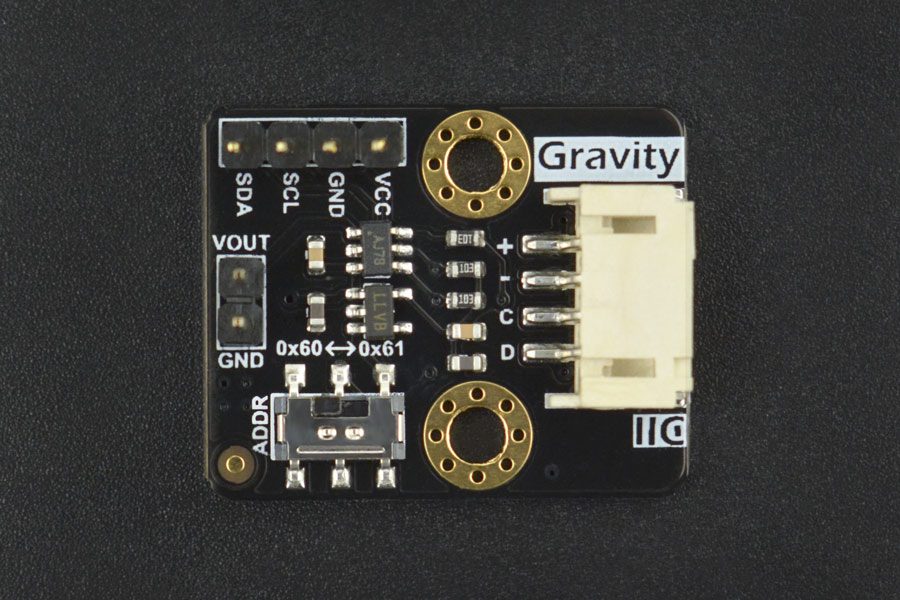

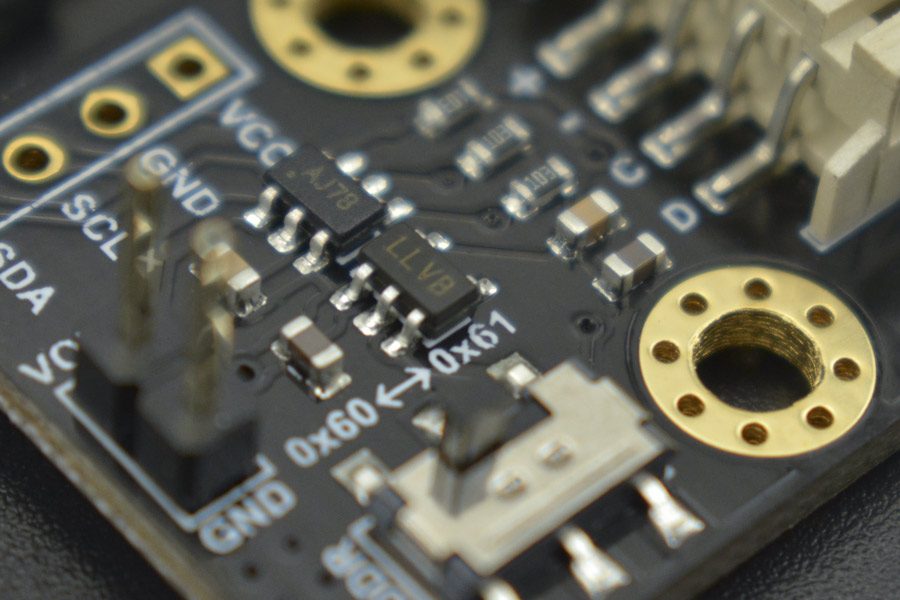

Introduzione DFRobot Gravity 12-Bit I2C DAC è un convertitore digitale-analogico a 12 bit piccolo e facile da usare con EEPROM. Può convertire accuratamente il valore digitale nel corrispondente segnale di tensione analogico, utile in molti progetti creativi e sistemi di controllo automatico. Sebbene un segnale di tensione analogico possa essere generato da PWM con controller tradizionali come Arduino e Raspberry Pi, tale segnale è RUVERO e NON ACCURATO. Per ottenere un segnale di tensione analogico stabile e piacevole, il DAC è il miglior candidato. Oltre ad essere applicato nei sistemi di controllo automatico, il modulo DAC può essere utilizzato come generatore di funzioni per generare onde sinusoidali, onde triangolari e persino forme d’onda arbitrarie (forniamo una libreria per generare onde sinusoidali e triangolari a bassa frequenza con solo pochi parametri). Il modulo utilizza un DAC MCP4725 a 12 bit. Non richiede tensione di riferimento esterna (il riferimento DAC è pilotato direttamente da VCC), supporta un’ampia tensione di ingresso di 3,3 V~5 V e dispone di un interruttore di selezione dell’indirizzo I2C (sono disponibili due indirizzi 0x60 e 0x61, che supportano un massimo di due moduli in cascata). La EEPROM può mantenere l’ingresso DAC durante lo spegnimento e riprendere l’uscita DAC all’accensione. Dispone di DAC EEPROM integrato a 12 bit ad alta precisione, mantiene l’ingresso DAC mentre si spegne l’interfaccia Gravity I2C, plug and play. XH2.54 4P riservato per l’espansione Ampio ingresso di tensione, compatibile con controller da 3,3 V e 5 V Dimensioni ridotte e facile da installare Specifiche Tensione di ingresso (VCC): 3,3 V~5,0 V Tensione di uscita: 0 ~ VCC Risoluzione: 12 bit Corrente di funzionamento: <0,2 mA Interfaccia: Gravità I2C (livello logico: 0-3,3 V) Dimensioni: 27,0 mm*22,0 mm Peso: 13,8 g Applicazioni Calibrazione sensore Sistemi di controllo automatico Generatore di funzioni Lista di spedizione Gravity: Modulo DAC a 12 bit I2C x1 Basetta XH2.54-4P x1 Cavo sensore I2C/UART Gravity-4P x1 Documenti Wiki del prodotto Altri documenti
