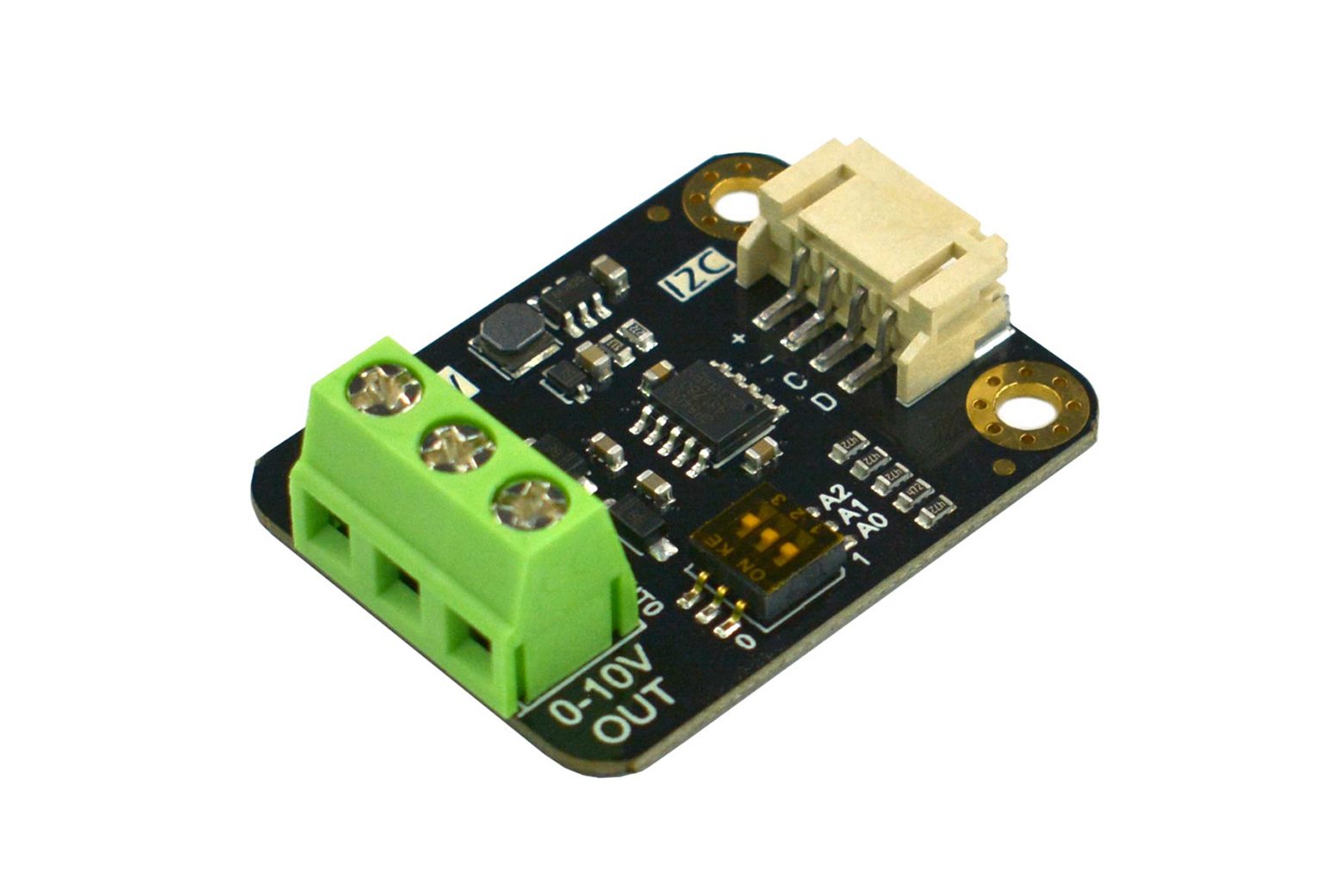

Gravità: modulo DAC I2C a 2 canali (0 – DFR0971

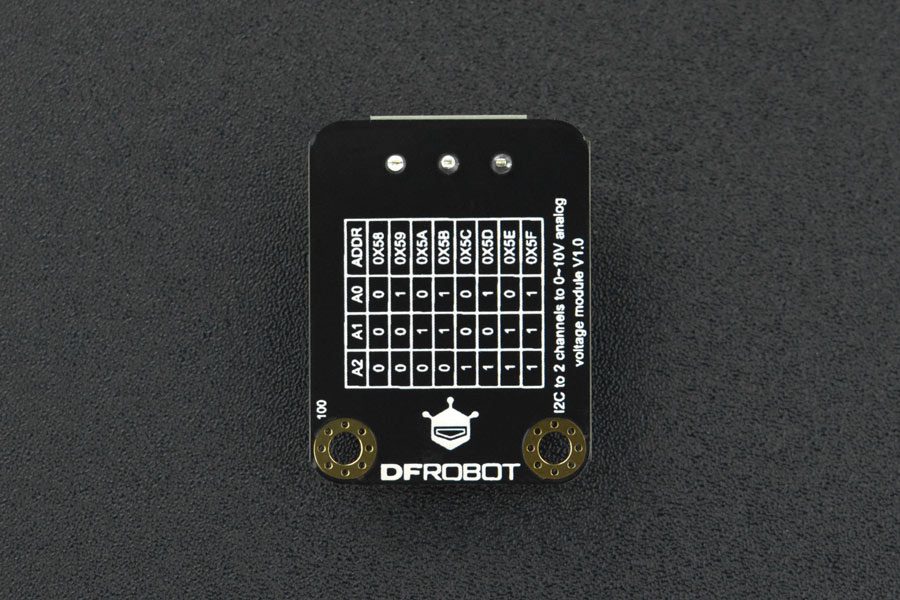

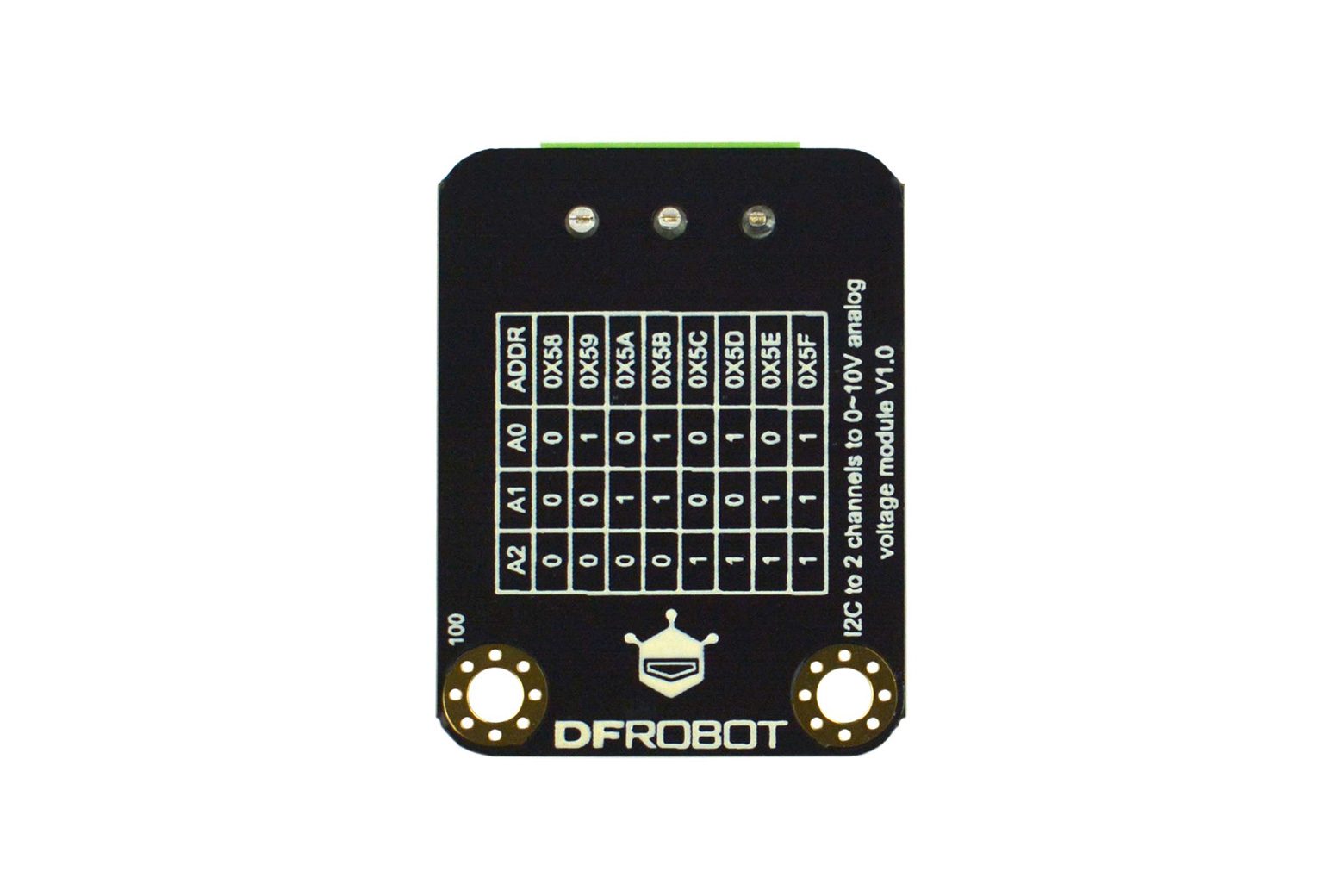

Introduzione Questo modulo DAC I2C a 2 canali può emettere una tensione di 0-10 V, che è un driver standard nelle applicazioni industriali. Può essere ampiamente utilizzato con la maggior parte dei dispositivi 0-10 V presenti sul mercato come controller di luce, inverter, valvole, pompe, ecc., mediante la programmazione Arduino. Inoltre, questo modulo supporta 8 diversi indirizzi I2C, che possono essere modificati utilizzando il DIP switch integrato, consentendo una cascata di 16 dispositivi. Fare clic qui per ottenere la guida alla selezione dei moduli DAC Caratteristiche Supporto alimentazione 3,3 V-5 V Errore di tensione di uscita inferiore allo 0,5% Protezione da cortocircuito in uscita Uscita 0-5 V/0-10 V a due canali per la connessione e il controllo di dispositivi a tensione analogica standard Interfaccia gravitazionale, comunicazione I2C, controllo Arduino, adatta per il controllo dell’automazione del programma Indirizzi I2C a 8 vie regolabili, in grado di controllare 16 dispositivi contemporaneamente Specifica Tensione operativa: 3,3 V~5 V I2C Interfaccia: PH2.0-4P (sequenza di linee di gravità) Tipo di chip: GP8403 Segnale di ingresso: 12 bit (0x000 – 0xFFF) Segnale I2C di ingresso livello alto: 2,7 V – 5 V Tensione di uscita VOUT0: 0 – 10 V Tensione di uscita VOUT1: 0 – 10 V Errore tensione di uscita: < 0,5% Errore di linearità della tensione di uscita: 0,1% Alimentazione Consumo: ＜ 4 mA Uscita Protezione da cortocircuito Lista di spedizione Gravità: Modulo DAC I2C a 2 canali 0-10 V × 1 Cavo sensore Gravity I2C/UART × 1 Documenti Wiki prodotto V1.0 Schemi Dimensioni File 3D File 2D_CAD GP8403 Scheda tecnica Applicazioni Generatore di segnali di funzioni intelligenti Controllo automatico di illuminazione o fontana Trasformazione rapida e automatica di piccole apparecchiature Debug automatico per apparecchiature elettromeccaniche Trasformazione di piccole apparecchiature di prova
