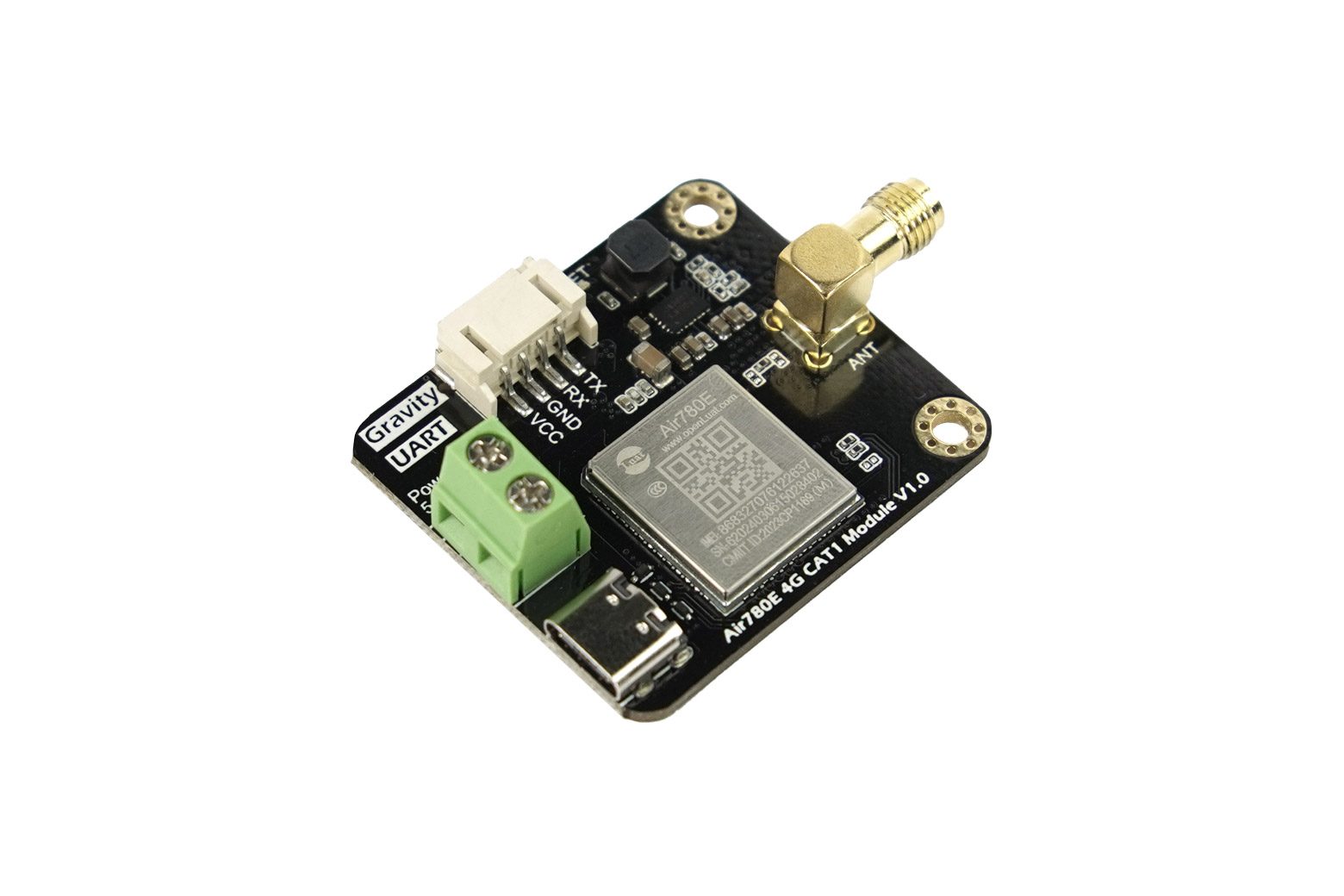

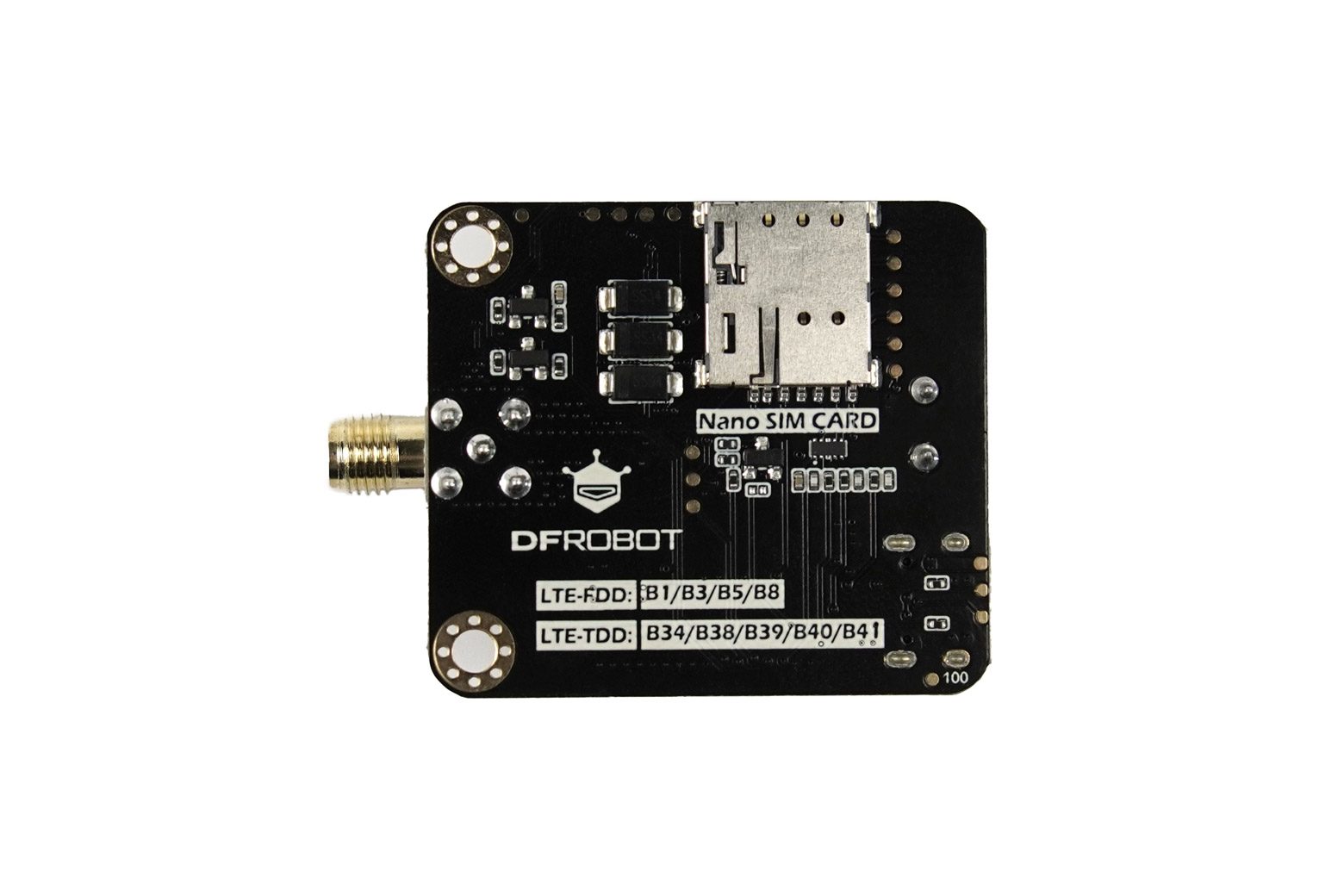

Gravità: modulo di comunicazione Air780E 4G IoT – TEL0179

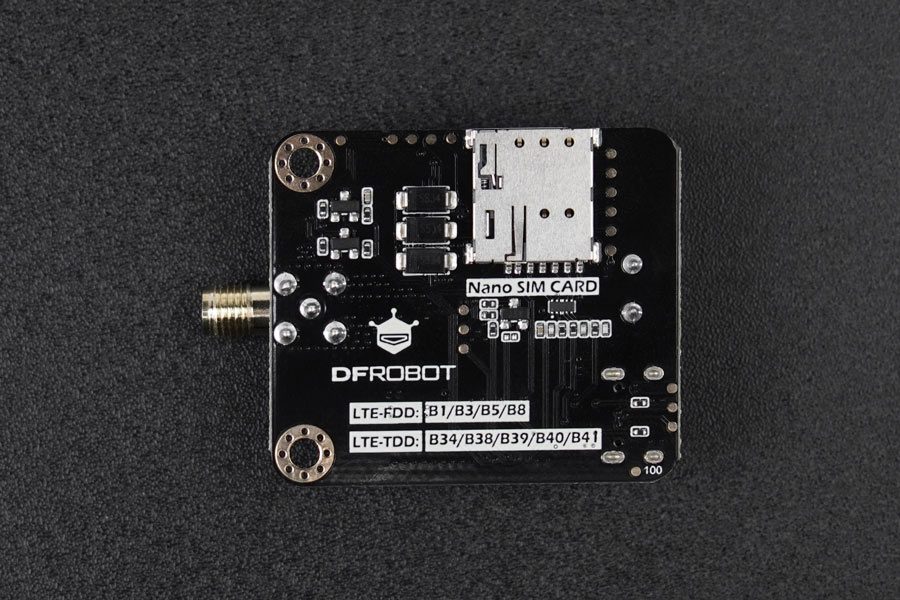

Introduzione Air780E è un modulo di comunicazione 4G CAT1 all’avanguardia progettato per funzionare perfettamente all’interno delle bande di frequenza LTE-FDD B1/B3/B5/B8 e LTE-TDD B34/B38/B39/B40/B41. Con connettività ad alta velocità, integrazione di rete semplificata e gestione efficiente dell’alimentazione, Air780E è la scelta ideale per progetti IoT e schede di sviluppo. Il modulo di comunicazione Air780E supporta una velocità di comunicazione massima fino a 10 Mbps (downlink) e fino a 5 Mbps (uplink). Viene fornito integrato con un ricco set di protocolli di rete tra cui TCP/UDP/PPP/HTTP/NITZ/NDIS/NTP/HTTPS/MQTT e utilizza una porta seriale standard per la trasmissione e la ricezione dei dati. Ciò converte i metodi di comunicazione precedentemente complessi in una semplice programmazione della porta seriale, riducendo significativamente i costi di sviluppo del software e facilitando il rapido sviluppo di progetti IoT. Inoltre, il modulo dispone di una modalità a basso consumo energetico di 0,6 mA durante la modalità di sospensione, riattivazione dei dati della porta seriale UART e riattivazione con interruzione periodica. Se i dati vengono riportati ogni 5 minuti, una batteria da 500 mA può durare fino a 26 giorni in modalità PRO e 36 giorni in modalità STD, avvantaggiando notevolmente i progetti IoT sensibili al consumo energetico. Il modulo Air780E include una funzione di scheda di rete USB integrata, utilizzando un’interfaccia TYPE-C per la connessione. Attraverso test pratici, questa serie di moduli supporta la funzionalità della scheda di rete USB senza driver su PC, Raspberry Pi e LattePanda, consentendo la rapida aggiunta di funzionalità di comunicazione 4G alle schede di sviluppo. Inoltre, l’interfaccia di comunicazione UART integrata e l’utilizzo dei comandi AT facilitano le connessioni a vari MCU o schede di sviluppo per un rapido sviluppo di progetti basati su reti di comunicazione 4G. Schema di collegamento del modulo di comunicazione 4G CAT1 e del computer a scheda singola LattePanda 3 Delta Schema di collegamento del modulo di comunicazione 4G CAT1 e del computer a scheda singola LattePanda 3 Delta I moduli di comunicazione wireless della serie SIM offrono molteplici prodotti tra cui scegliere. Questa serie di prodotti 4G si differenzia per velocità di comunicazione e capacità di posizionamento satellitare. Clicca qui per consultare la guida alla scelta dei moduli di comunicazione 4G. Schema funzionale del modulo di comunicazione 4G CAT1 Caratteristiche Supporta le bande di frequenza LTE-FDD B1/B3/B5/B8 e LTE-TDD B34/B38/B39/B40/B41. Offre comunicazione 4G CAT1 con velocità dati massima fino a 10 Mbps (downlink) e fino a 5 Mbps (uplink). Integra protocolli di rete come TCP/UDP/PPP/HTTP/NITZ/NDIS/NTP/HTTPS/MQTT, eliminando la necessità di uno sviluppo di basso livello. Dispone di un’interfaccia UART con controllo dei comandi AT per la comunicazione seriale standard, garantendo facilità d’uso. Dotato di interfaccia TYPE-C e funzionalità della scheda di rete USB, supporta funzionalità di rete USB senza driver su PC, Raspberry Pi e LattePanda. Include una modalità a basso consumo, con funzionalità di riattivazione dei dati seriali e di riattivazione con interruzione periodica. Compatibile con livello logico 3,3 V e 5 V. Supporta un intervallo di tensione di alimentazione di 5 V-12 V. Specifiche Regioni applicabili: Cina, India, Sud-Est asiatico e altre aree Bande supportate: LTE-FDD: B1/B3/B5/B8, LTE-TDD: B34/B38/B39/B40/B41 Protocolli supportati: TCP/UDP/PPP/HTTP/NITZ/NDIS/NTP/HTTPS/MQTT Velocità: 10 Mbps (downlink) / 5 Mbps (uplink) Basso consumo energetico: Fino a 0,6 mA in modalità sospensione, supporta la riattivazione dei dati seriali UART e la riattivazione con interruzione periodica Modalità di sviluppo: comandi AT Interfaccia di comunicazione: UART (interfaccia Gravity PH2.0-4P) Slot scheda SIM: scheda Nano SIM Compatibilità livello: 3,3 V/5 V Interfaccia antenna: connettore femmina SMA (filettatura esterna, pin interno) Specifiche antenna: 4G/LTE Antenna con stick in gomma a gomito da 50 mm, interfaccia SMA-J (filettatura interna SMA, pin interno) Alimentazione tensione: Porta USB: 5 V Morsettiera: 5 V-12 V (consigliata per l’implementazione a lungo termine) Interfaccia UART: 3,3 V-5 V (questa interfaccia ha una potenza inferiore e potrebbe non garantire una comunicazione normale, solo per test) Temperatura operativa: -40 °C ~ 85 °C Dimensioni PCB: 42 mm×37 mm Elenco di spedizione Gravità: Modulo di comunicazione Air780E 4G CAT1 ×1 Antenna stick 4G ×1 UART Cavo di collegamento PH2.0-4P ×1 Documenti Schema wiki prodotto AT_Command_Set 2D_CAD 3D_STP Applicazioni Monitoraggio agricolo e forestale Rilevamento ambientale Inquinamento industriale Controllo remoto dell’illuminazione Reti di pagamento mobile Comunicazione 4G esterna per PC industriale Comunicazione interattiva Progetti IoT per magazzini ed edifici Progetti IoT domestici
