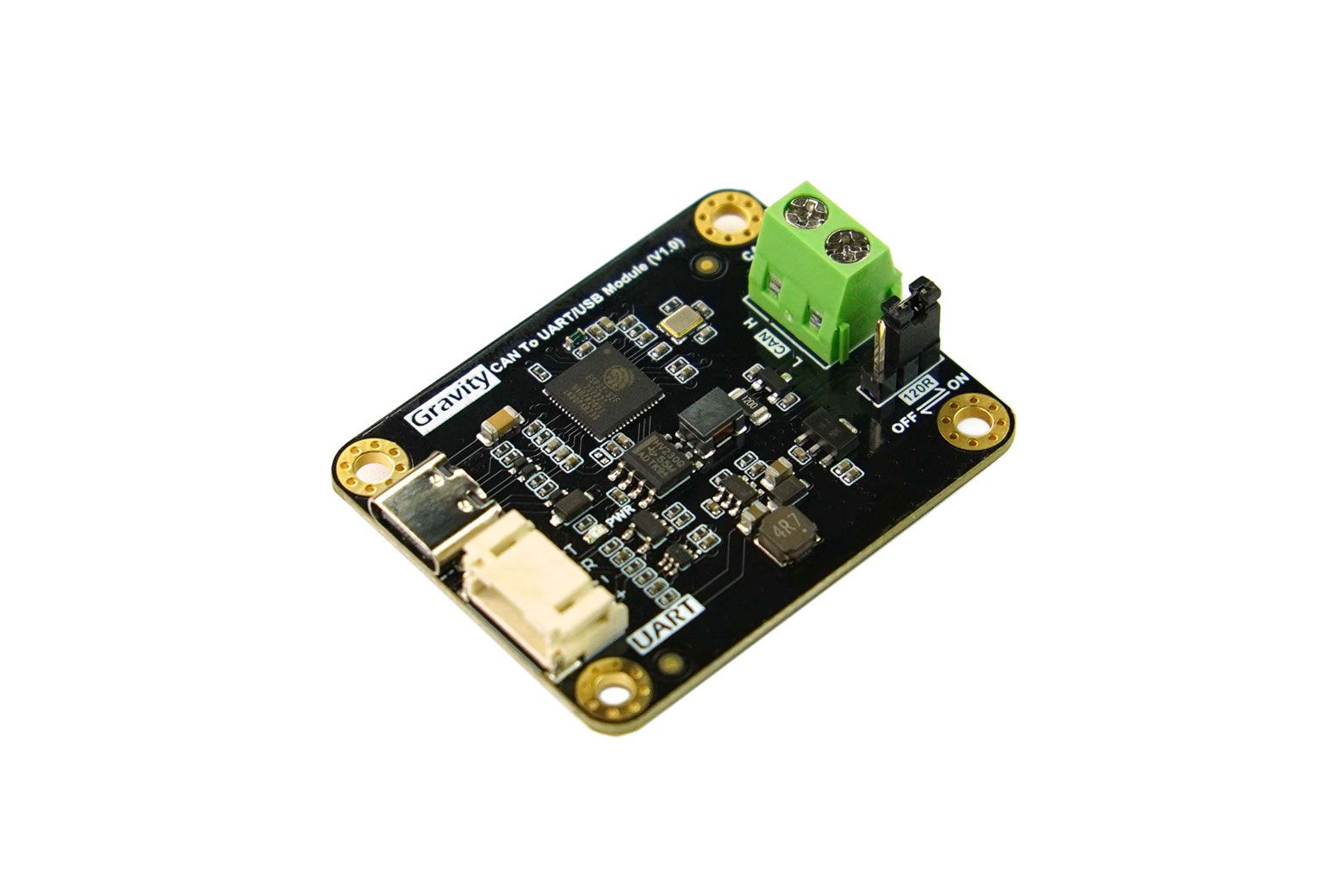

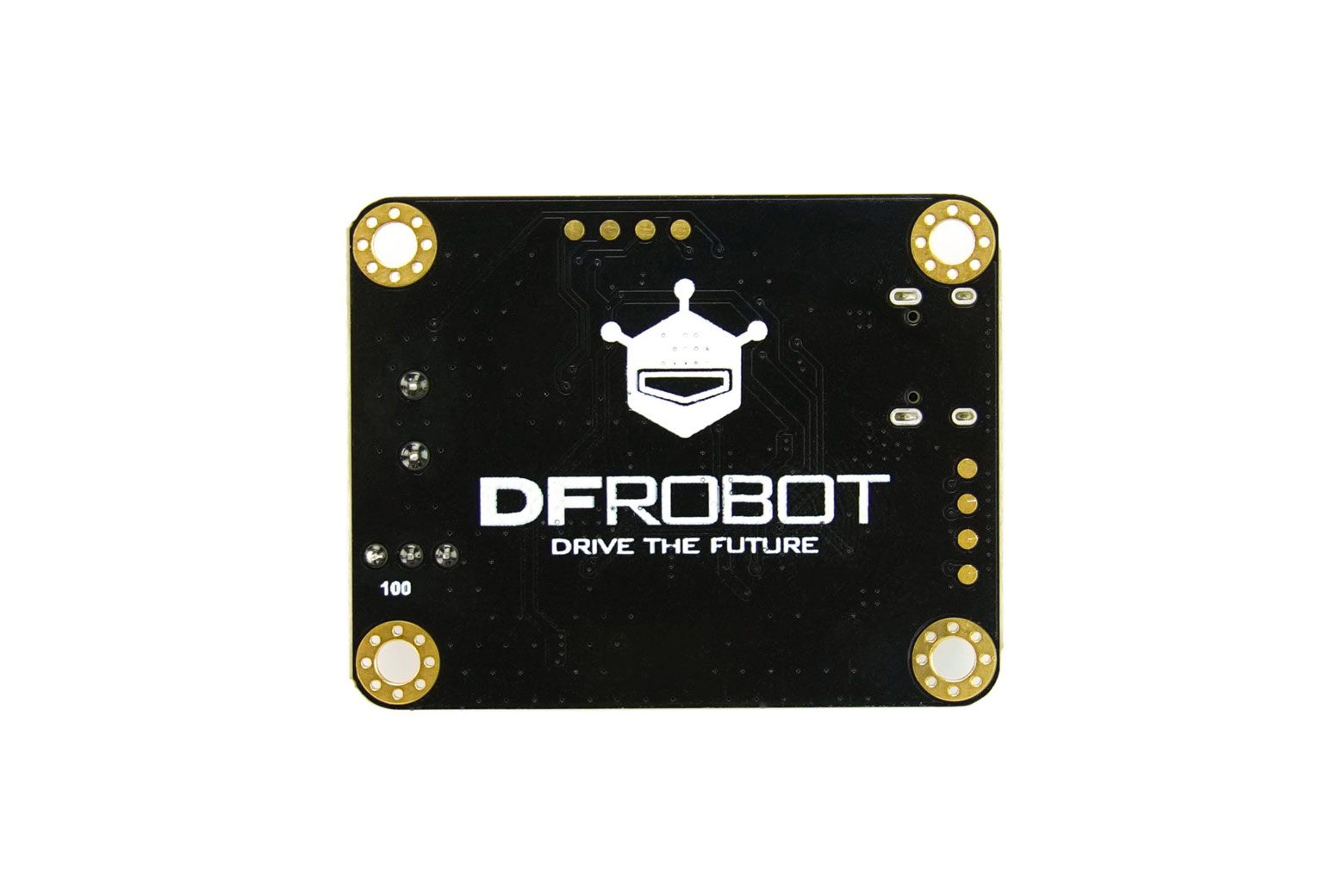

Gravità: modulo di comunicazione da CAN a TTL con – TEL0150

Introduzione Questo è un modulo di comunicazione CAN-to-UART e USB 1.0 compatibile sia con 3,3 V che con 5 V. Supporta il protocollo CAN 2.0 e incorpora il comando SLCAN, eliminando la necessità di preoccuparsi delle complessità del protocollo CAN. Inviando semplicemente i comandi AT, è possibile avviare la trasmissione dei dati CAN e configurarne le funzionalità. Questo modulo non solo fornisce un’interfaccia UART ma integra anche un’interfaccia USB, eliminando la necessità di ingombranti conversioni tra USB e UART durante il debug dei dati. Collegandolo al computer tramite USB consente un comodo debug dei dati tramite un assistente seriale. Questa funzionalità si rivela particolarmente utile quando si distribuisce il modulo in loco per scopi di debug. Il modulo offre un intervallo di velocità di trasmissione CAN configurabile di 25K–1 Mbps, supportando una velocità massima di 2 millisecondi per trasmissione e garantendo la consegna di 500 pacchetti di dati al secondo senza alcuna perdita. Le sue capacità di comunicazione stabili e affidabili riducono significativamente la probabilità di errori nel progetto e semplificano il processo di debug del progetto. Inoltre, il modulo è dotato di indicatori di comunicazione dati e di un ponticello con resistenza da 120 Ω. Questi dettagli di progettazione servono a migliorare l’efficienza dello sviluppo e della convalida del progetto. Vuoi conoscere le differenze tra Modbus e CAN bus? Leggi questo blog per ottenere ulteriori informazioni. Diagramma funzionale della gravità: modulo di comunicazione da CAN a TTL Diagramma di connessione della gravità: modulo di comunicazione da CAN a TTL e caratteristiche ESP32-E Supporta CAN 2.0. Incorpora i comandi del protocollo SLCAN, garantendo un funzionamento intuitivo senza la necessità di concentrarsi sulle complessità del protocollo CAN. Consente la configurazione della velocità di trasmissione CAN da 25K a 1Mbps, garantendo la consegna di 500 pacchetti di dati al secondo senza alcuna perdita. Integra un’interfaccia USB, eliminando la necessità di ulteriori connessioni da USB a UART e garantendo una comoda usabilità. Compatibile con livelli di tensione e alimentazione sia da 3,3 V che 5 V. I parametri di configurazione possono essere salvati anche quando l’alimentazione è scollegata. Specifica Tensione operativa: 3,3 V – 5 V. Corrente operativa: 65 mA. Protocollo di comando AT: SLCAN. Compatibile con il protocollo CAN 2.0. Interfaccia USB: USB 1.0. Livelli di tensione dell’interfaccia UART: 3,3 V, 5 V. Baud rate UART: 115200Bps (configurazione predefinita). Baud rate di comunicazione CAN opzionali: 25 kbit/s 50 kbit/s 100 kbit/s 125 kbit/s 250 kbit/s 500 kbit/s (configurazione predefinita) 800 kbit/s 1 Mbit/s Ponticello di comunicazione CAN: ×1 Indicatore di comunicazione CAN: ×1 Linguaggi di programmazione: C++, Arduino C, assistente seriale. Materiale di saldatura: saldatura senza piombo ecologica. Dimensioni del prodotto (imballaggio escluso): 37 mm×47 mm×11,6 mm (nel punto più alto). Elenco di spedizione Modulo CAN TO UART/USB × 1 Cavo sensore Gravity-4P I2C/UART × 1 Documenti Wiki del prodotto Diagramma dimensionale File CAD Applicazioni Destinato alla comunicazione tra gli appassionati di robotica e veicoli intelligenti. Ideale per ingegneri di ricerca e sviluppo, nonché per società di sviluppo su piccola scala, per scopi di apprendimento, test di prodotto, sviluppo e integrazione. Sistema di controllo dell’illuminazione per veicoli di piccole dimensioni.
