Gravità: modulo di espansione I2C 16 I/O digitali MCP23017 – DFR0626

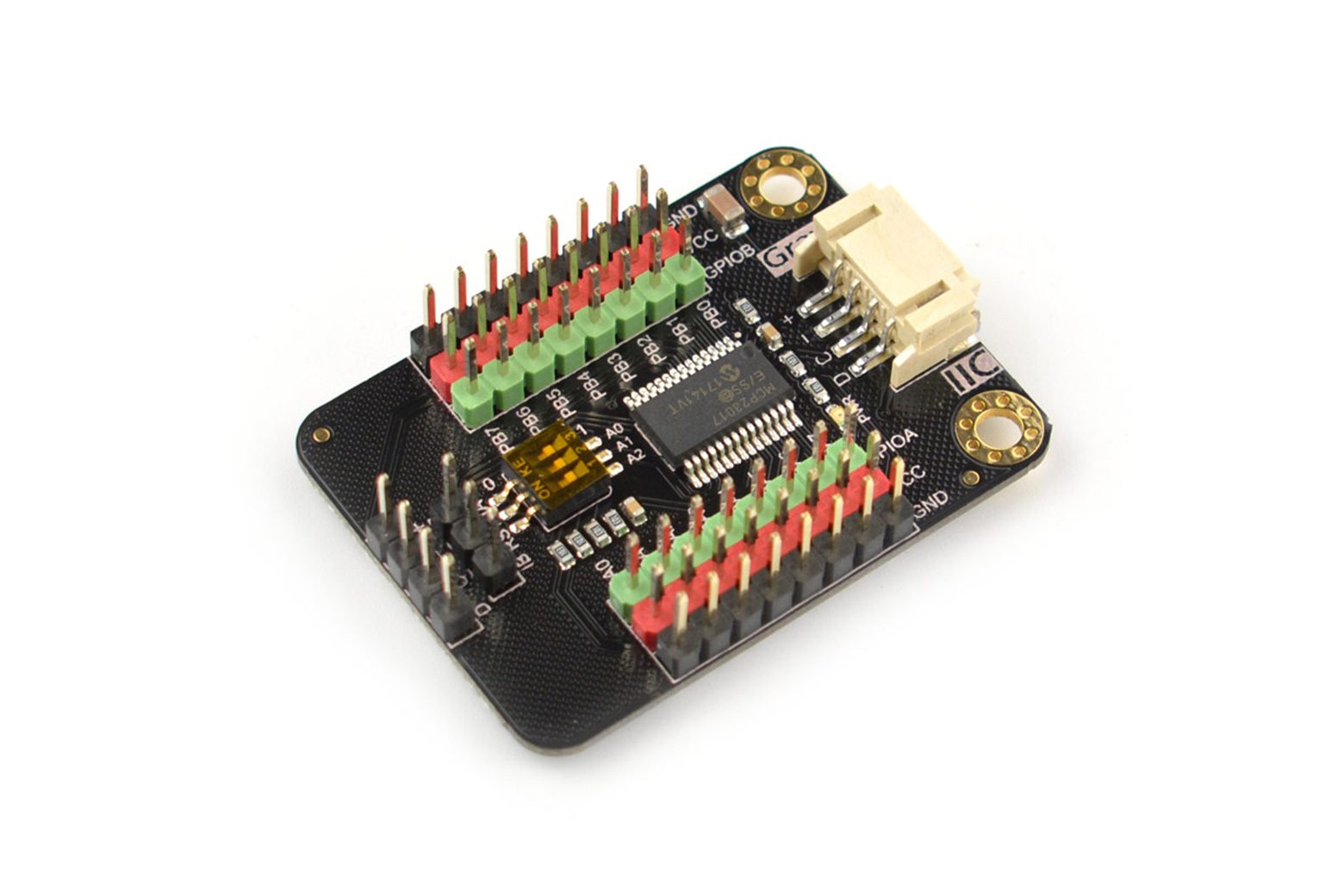

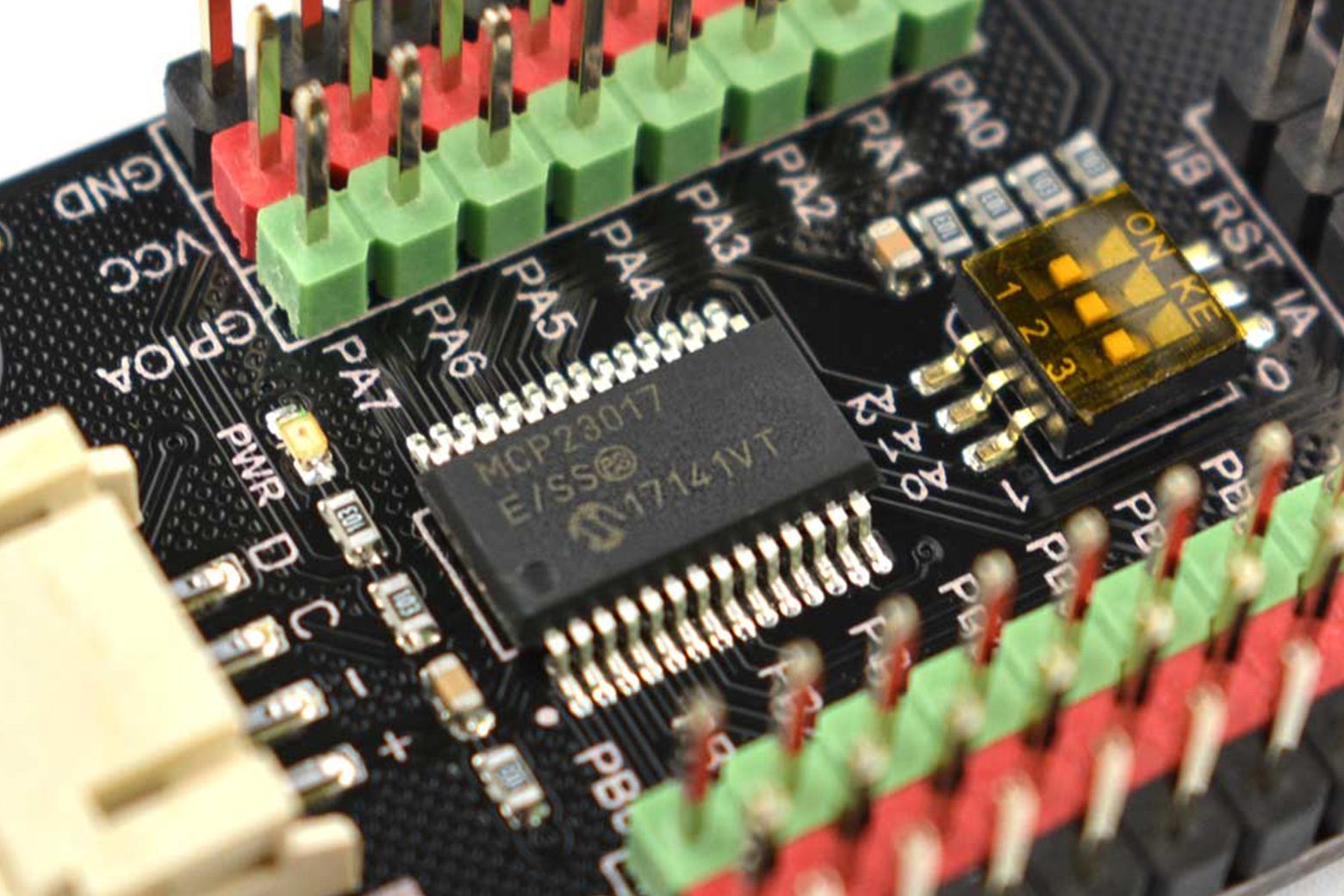

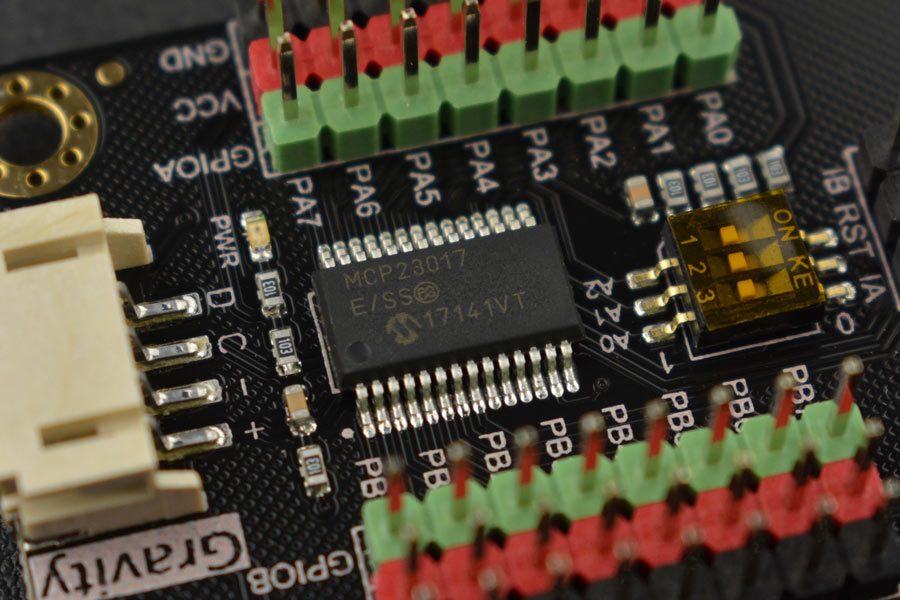

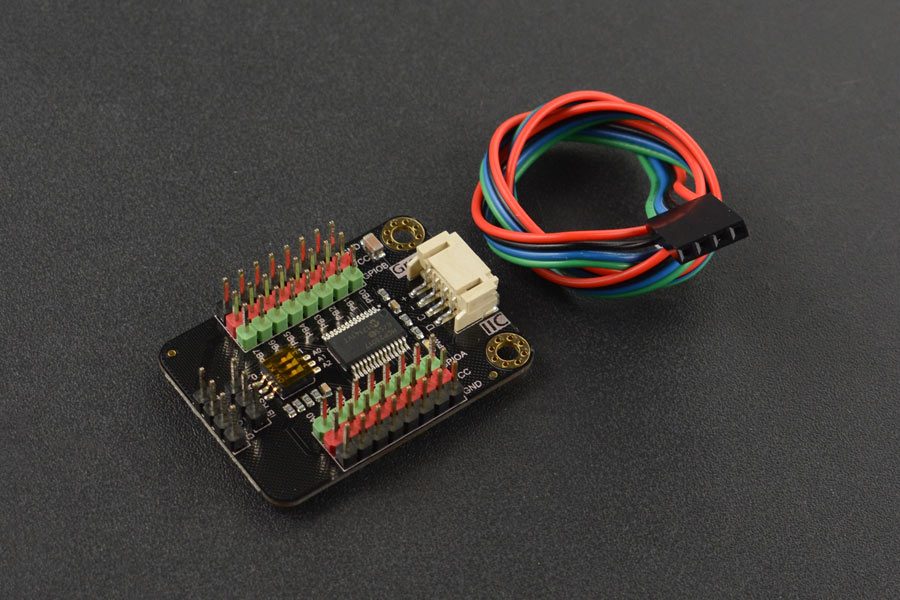

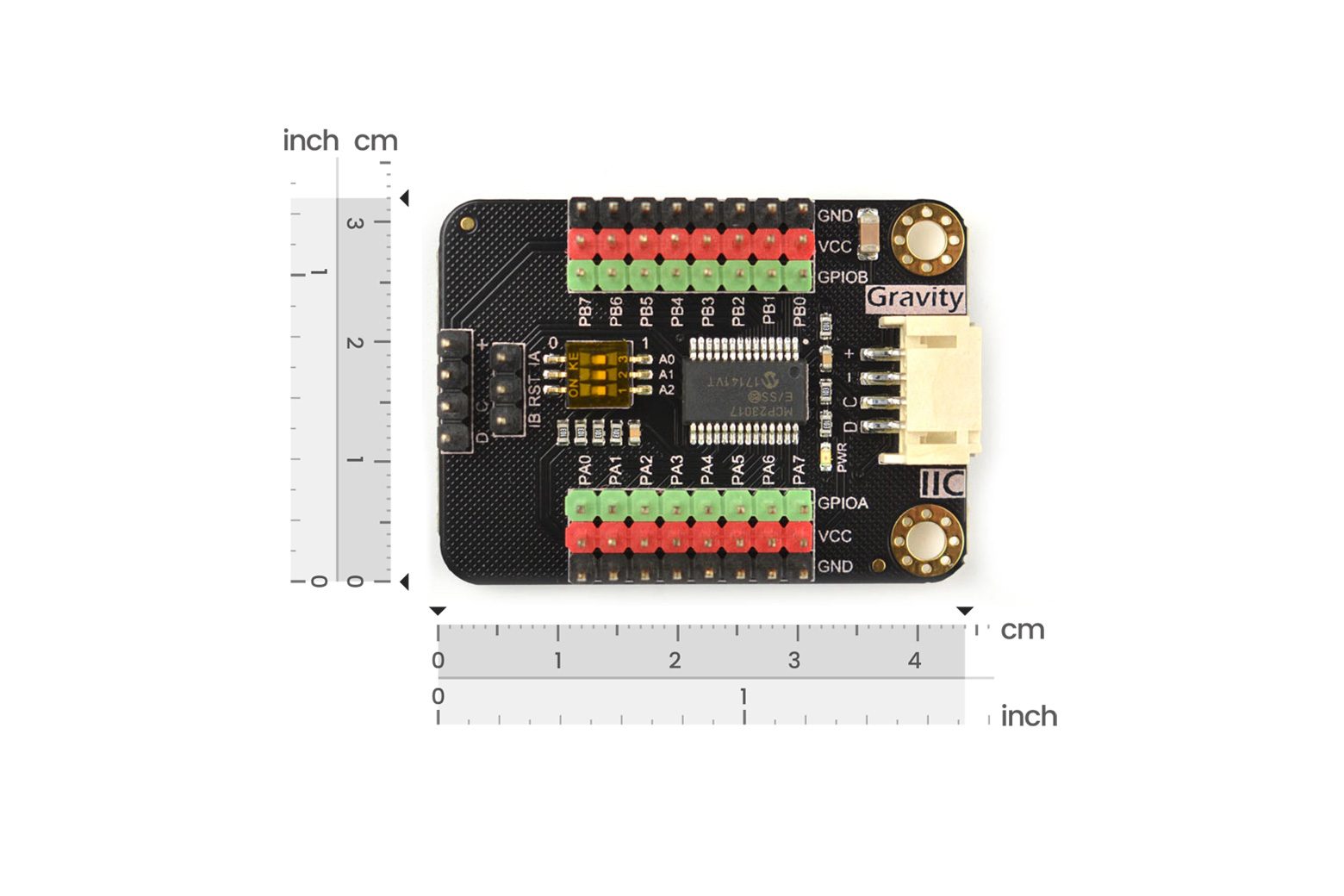

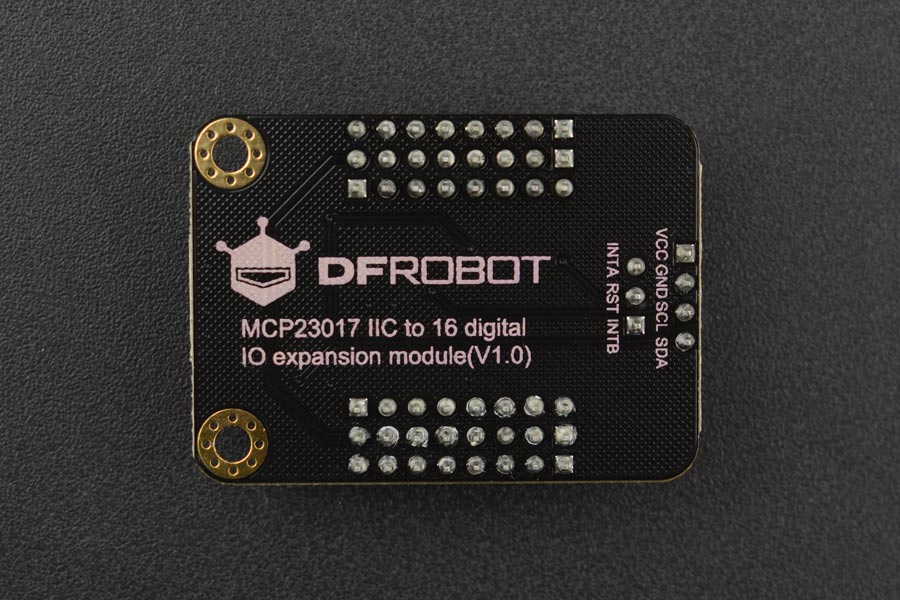

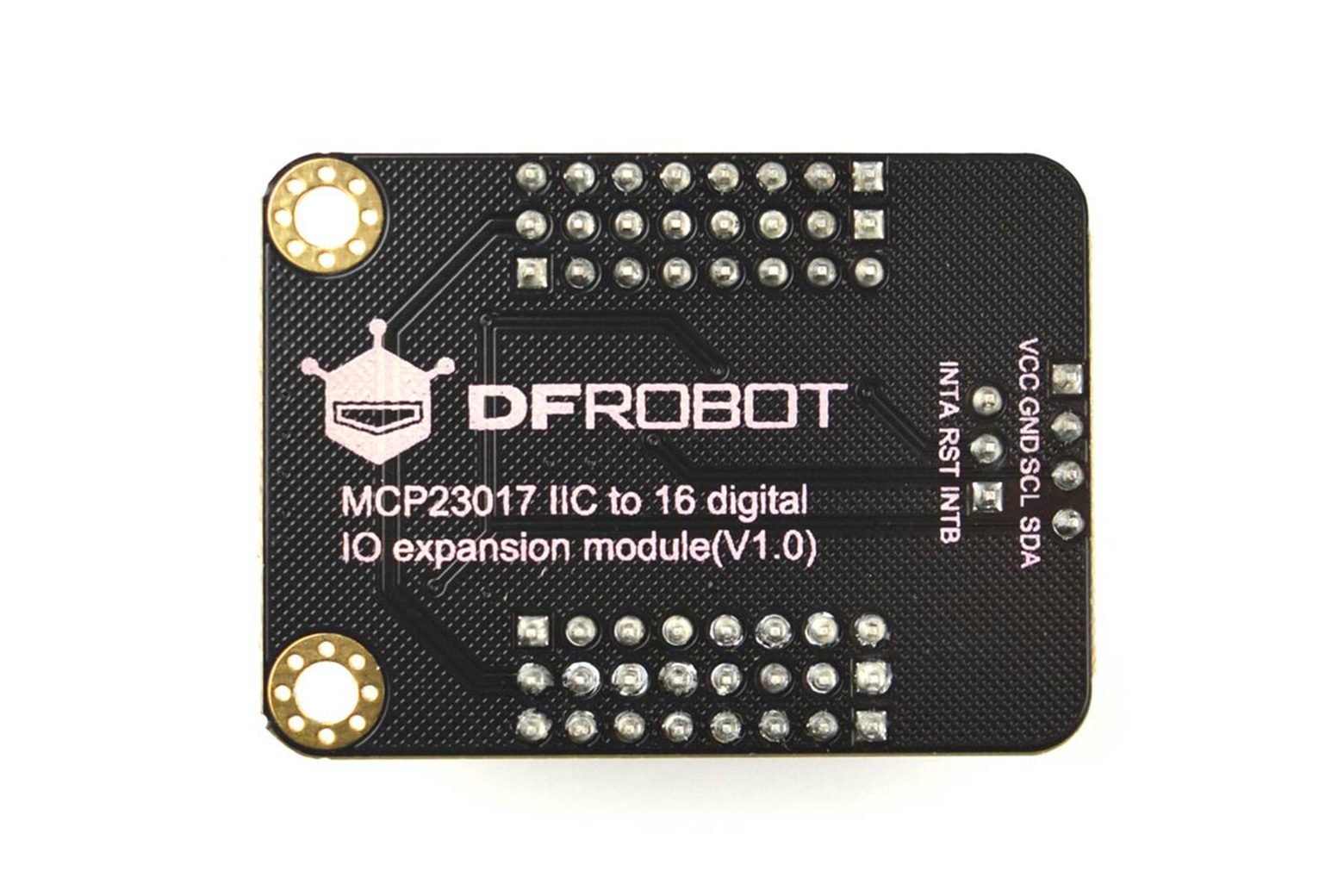

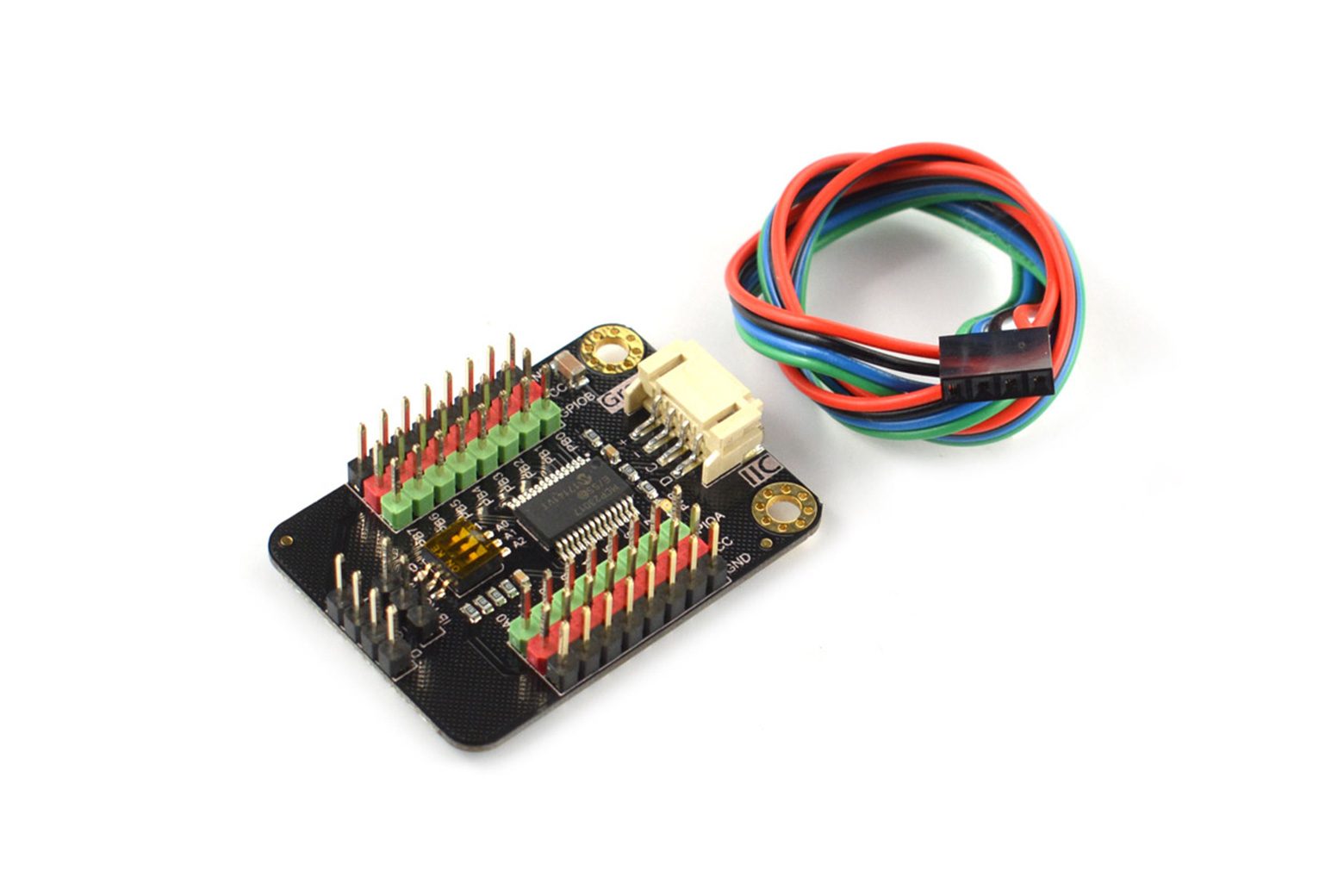

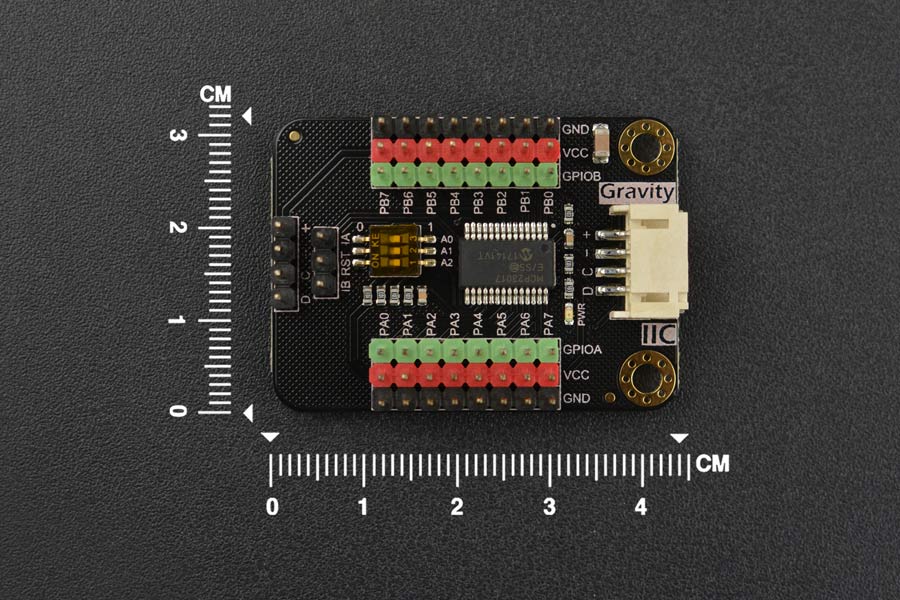

Introduzione Questo è un modulo di espansione IO basato sul chip MCP23017. Il modulo può espandere ulteriori 16 IO. Può impostare 8 indirizzi I2C, il che significa che con questo modulo il microcontrollore può collegare 8 moduli ed espandere al massimo 128 IO. Il modulo risolve il problema delle porte IO insufficienti in applicazioni come robot e media interattivi. Questo Gravity: MCP23017 I2C IO 16 modulo di espansione IO digitale ha 2 gruppi di pin IO, GPIOA e GPIOB. Ciascun gruppo dispone di 8 interfacce IO indipendenti e ciascuna interfaccia IO può essere impostata su ingresso, uscita, ingresso pull-up (collegare a un resistore pull-up da 100 KΩ), interruzione e così via. Inoltre, il modulo dispone di 2 pin di segnale di interruzione: IA e IB. IA viene utilizzato per rilevare l’interruzione nelle interfacce IO di GPIOA e IB viene utilizzato per rilevare l’interruzione nelle interfacce IO di GPIOB. Quando un pin di GPIOA o GPIOB si interrompe, il corrispondente IA o IB produrrà un segnale di alto livello. Caratteristiche Supporta l’espansione di 128 IO al massimo Modalità IO multiple Indirizzo I2C modificabile tramite selettore Pin multipli VCC e GND conduttori Compatibile con scenari da 3,3 V e 5 V Robot Media interattivi Specifiche del cubo di luce Tensione operativa: 3,3 V~5,5 V Indirizzo I2C: 0x20~0x27 Ingresso/uscita digitale: 20Ma Pin di interruzione del segnale: IA, IB Dimensioni: 44×32 mm / 1,73×1,26 pollici Elenco di spedizione Gravity: MCP23017 Modulo di espansione I2C 16 IO digitali x1 Cavo Gravity-4P I2C/UART x1 Documenti Wiki del prodotto
