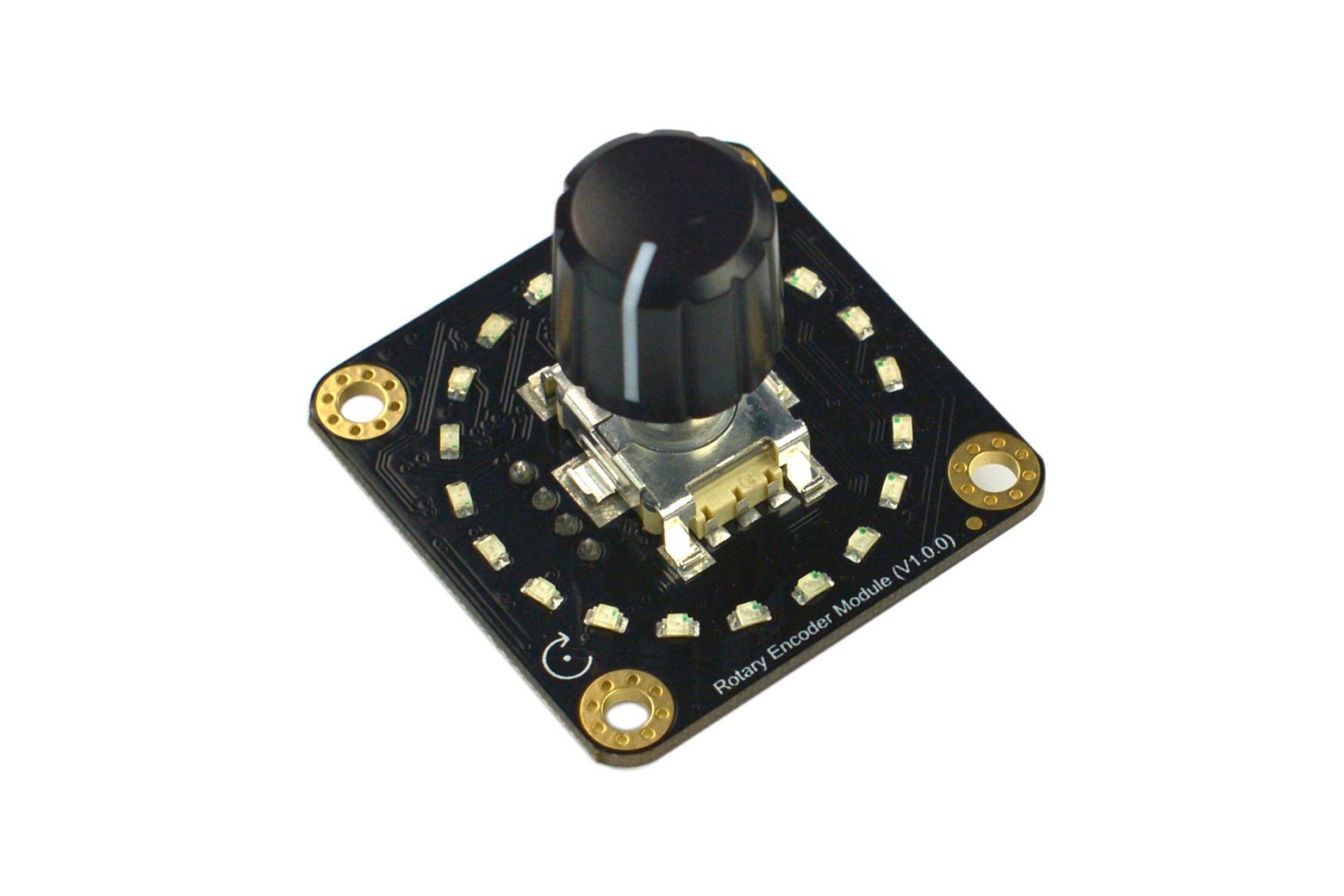

Gravità: modulo encoder rotativo a 360 gradi – SEN0502

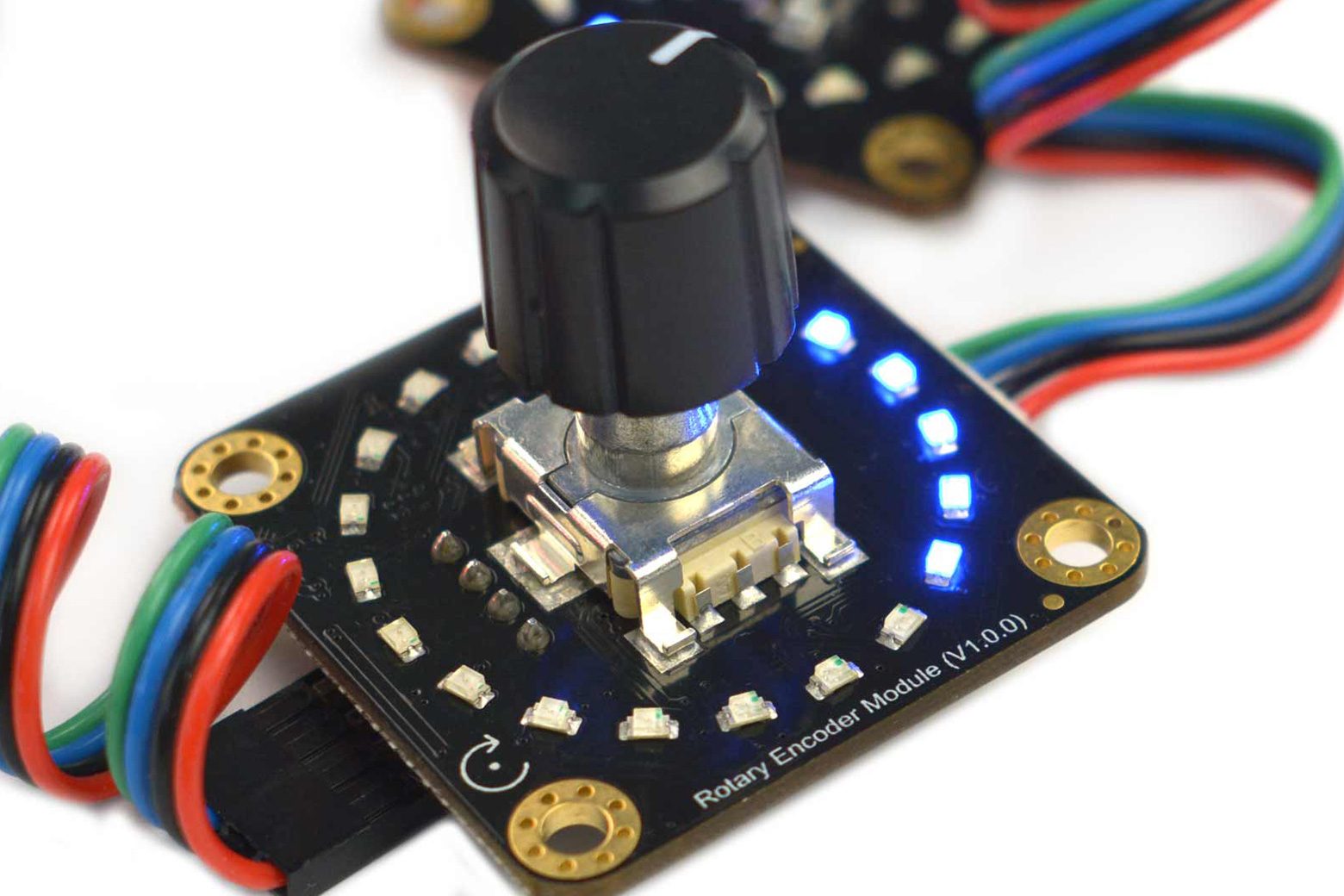

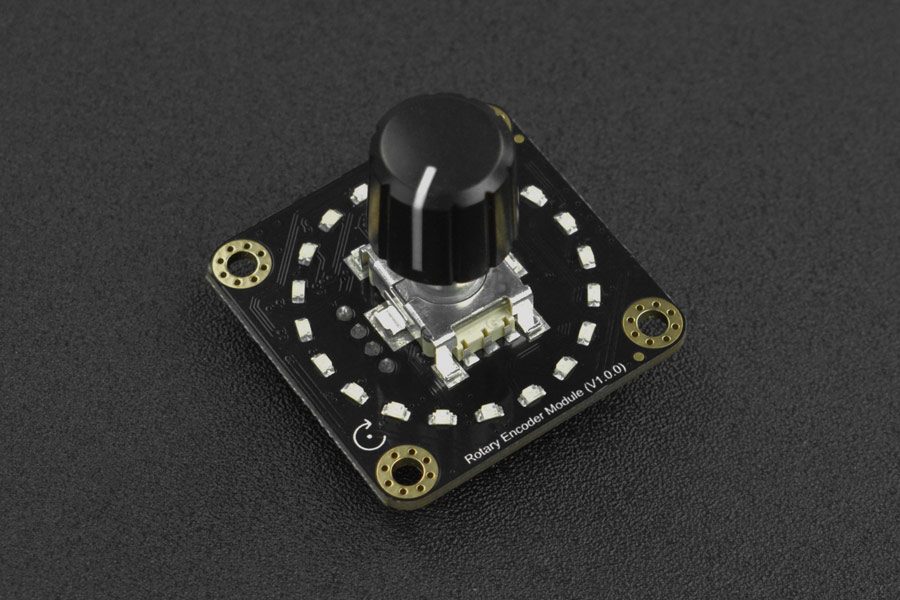

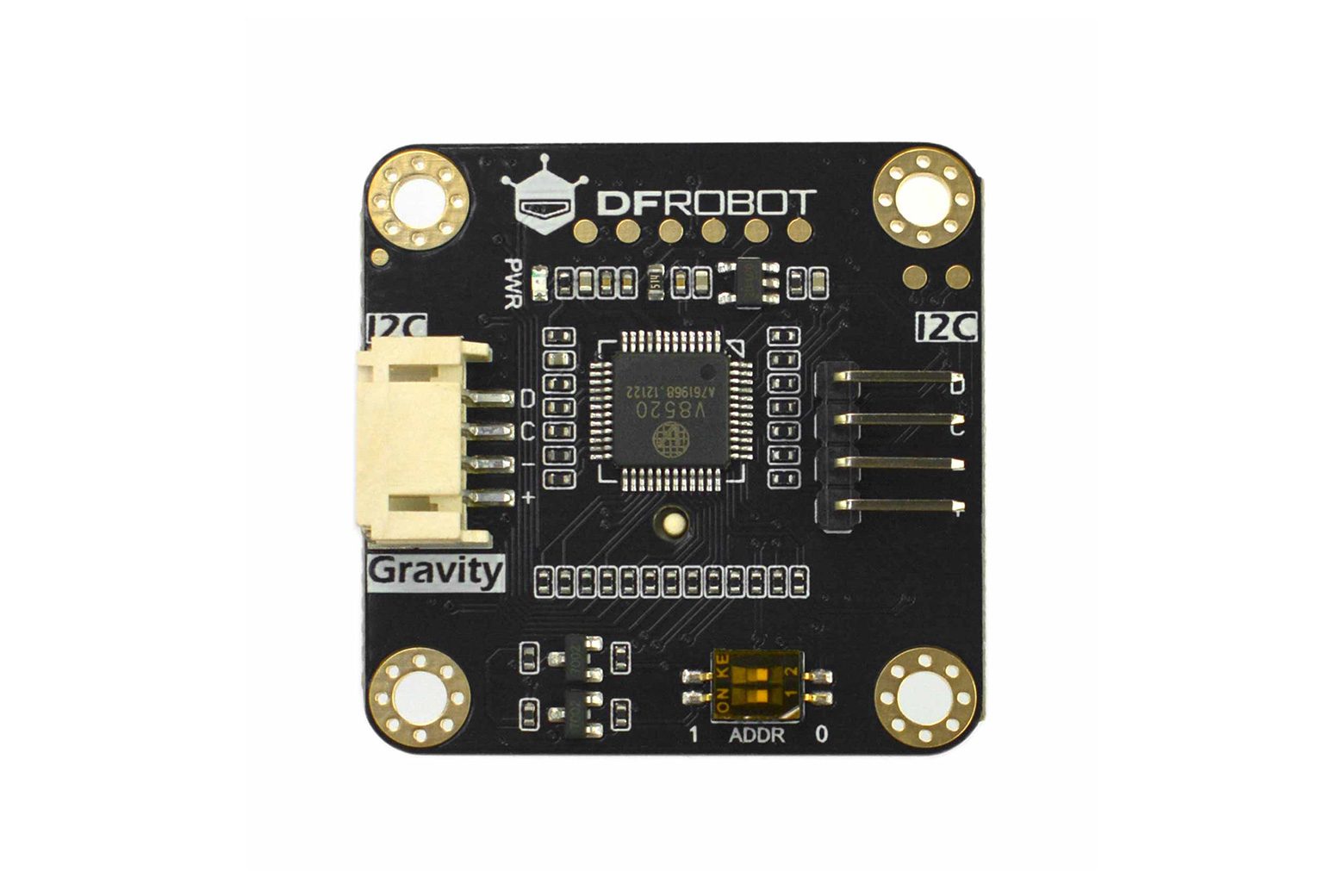

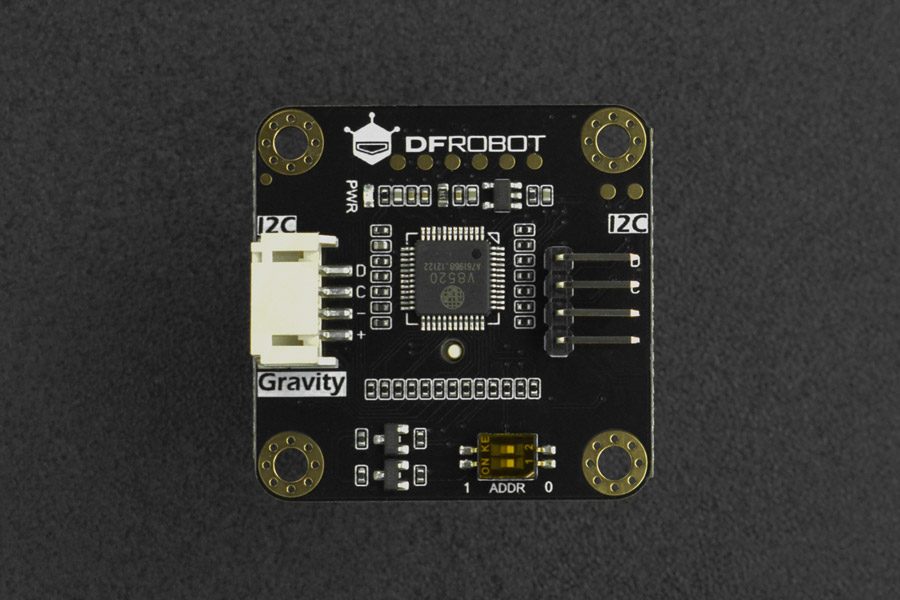

Introduzione Sembra un potenziometro, ma è un interruttore dell’encoder. Si tratta di un interruttore encoder rotativo a 360° collegabile in cascata con 20 impulsi per giro e ogni impulso corrisponde a un fermo. Sono presenti luci LED impostate per ciascun fermo per consentire agli utenti di controllare visivamente lo stato in tempo reale dell’encoder. Per facilità d’uso, il modulo è progettato con uscita dati I2C e precisione configurabile entro 1~51 per ogni fermo (impostato nel programma). Ad esempio, quando è impostato su 1, accendere una luce LED ruotandola di 2,5 giri; quando impostato su 51, è possibile accendere una luce LED ruotando un fermo. Per poterlo applicare a più scenari, l’encoder è dotato di una funzione a cascata che consente di controllare più dispositivi di uscita occupando una sola interfaccia I2C, ad esempio controllando contemporaneamente la luminosità della luce, il colore, il volume, la velocità, ecc. Diagramma del caso d’uso (controllo LED RGB tramite tre encoder) Caratteristiche Uscita dati I2C a cascata collegabile, avanti per aumentare, invertire per diminuire Indicatore di arresto LED integrato Consente l’impostazione di 4 diversi indirizzi I2C tramite interruttore di indirizzo Specifiche Tensione operativa: 3,3 V ~ 5 V Rotazione totale Angolo: 360° Impulsi per giro: 20 Interfaccia: due connettori Gravity; Numero dispositivo collegabile in cascata I2C: 4 Durata della rotazione: 30000±200 cicli Resistenza di contatto: ≤100 mΩ Impedenza di isolamento: 100 MΩ sopra Oscillazione: ＜10ms premere Temperatura operativa: -30℃~+80℃ Precisione: 1~51 Valore minimo impostabile: 1 (accendere un LED quando si ruota di 2,5 giri) Valore massimo impostabile: 51 (si accende un LED quando si ruota 1 fermo) Conservazione: 0~1023 Dimensioni: 37*37mm/1.46*1.46” Lista di spedizione Gravità: Modulo encoder rotativo x1 Connettore sensore Gravity I2C/UART x1 Documenti Wiki del prodotto Applicazioni Campo di applicazione Elettronica automobilistica Altoparlante multimediale Strumenti e apparecchi Smart home Caso applicativo Regolazione del volume Regolazione antincendio Regolazione della velocità Regolazione della luce
