Gravità: modulo interruttore fotografico a luce – DFR1129

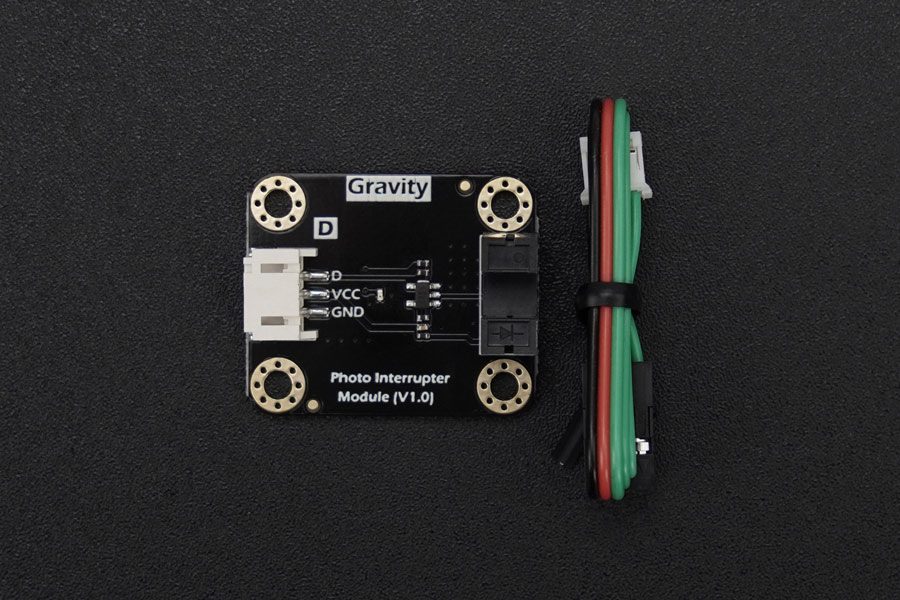

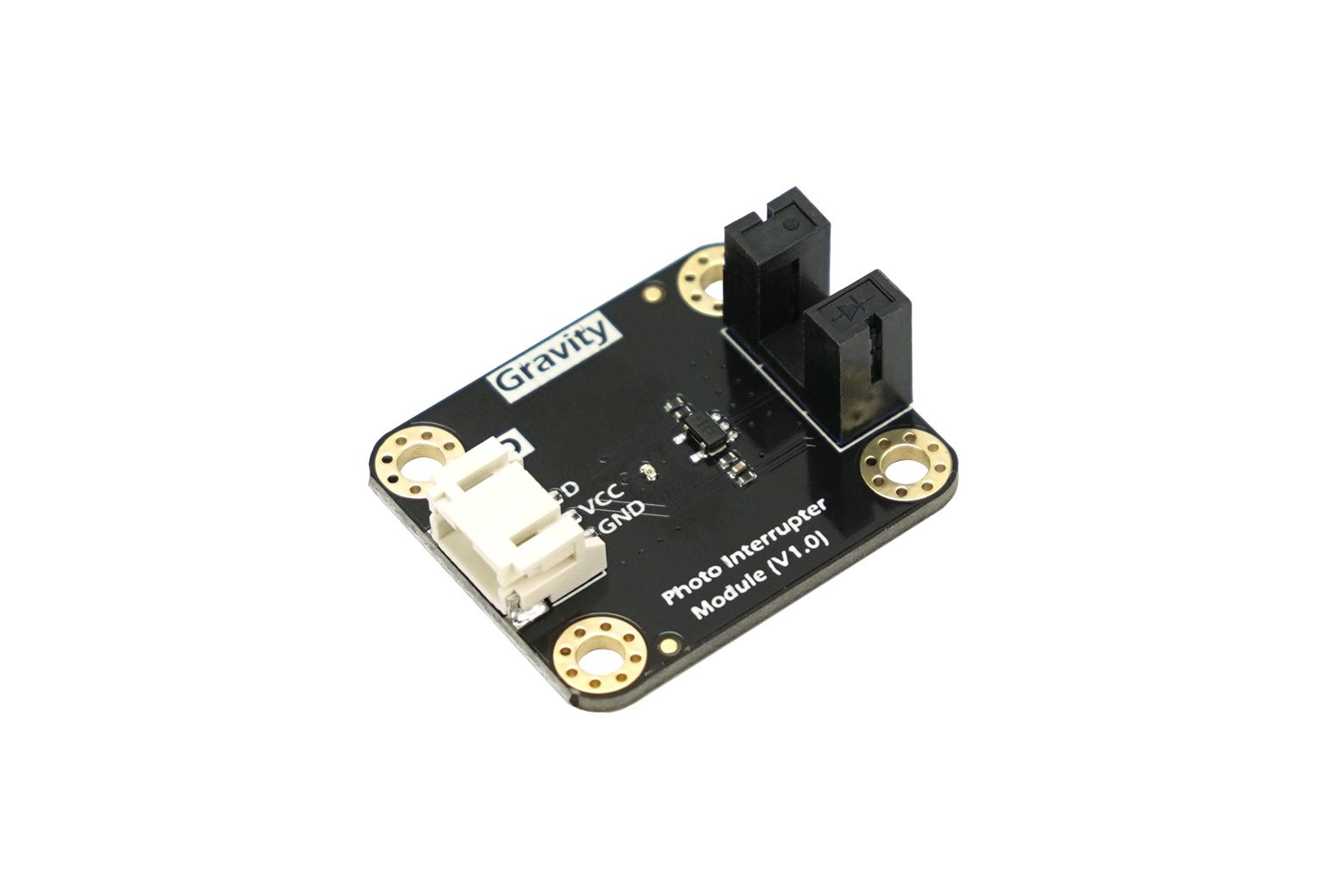

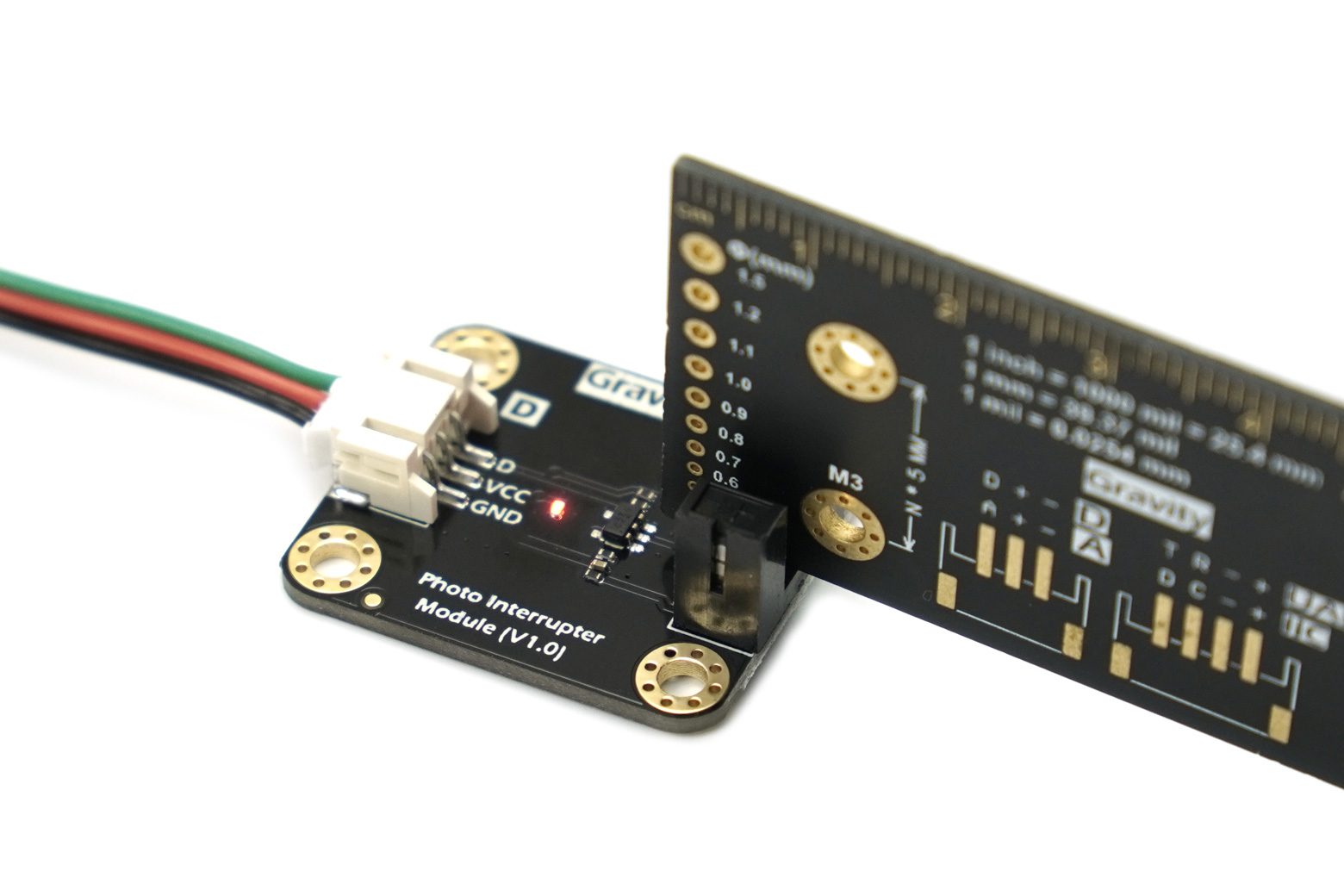

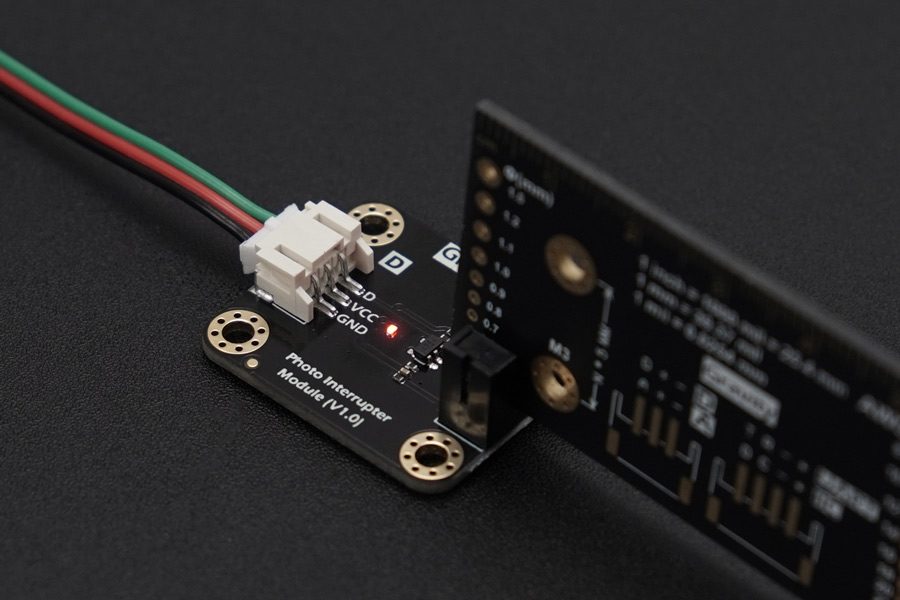

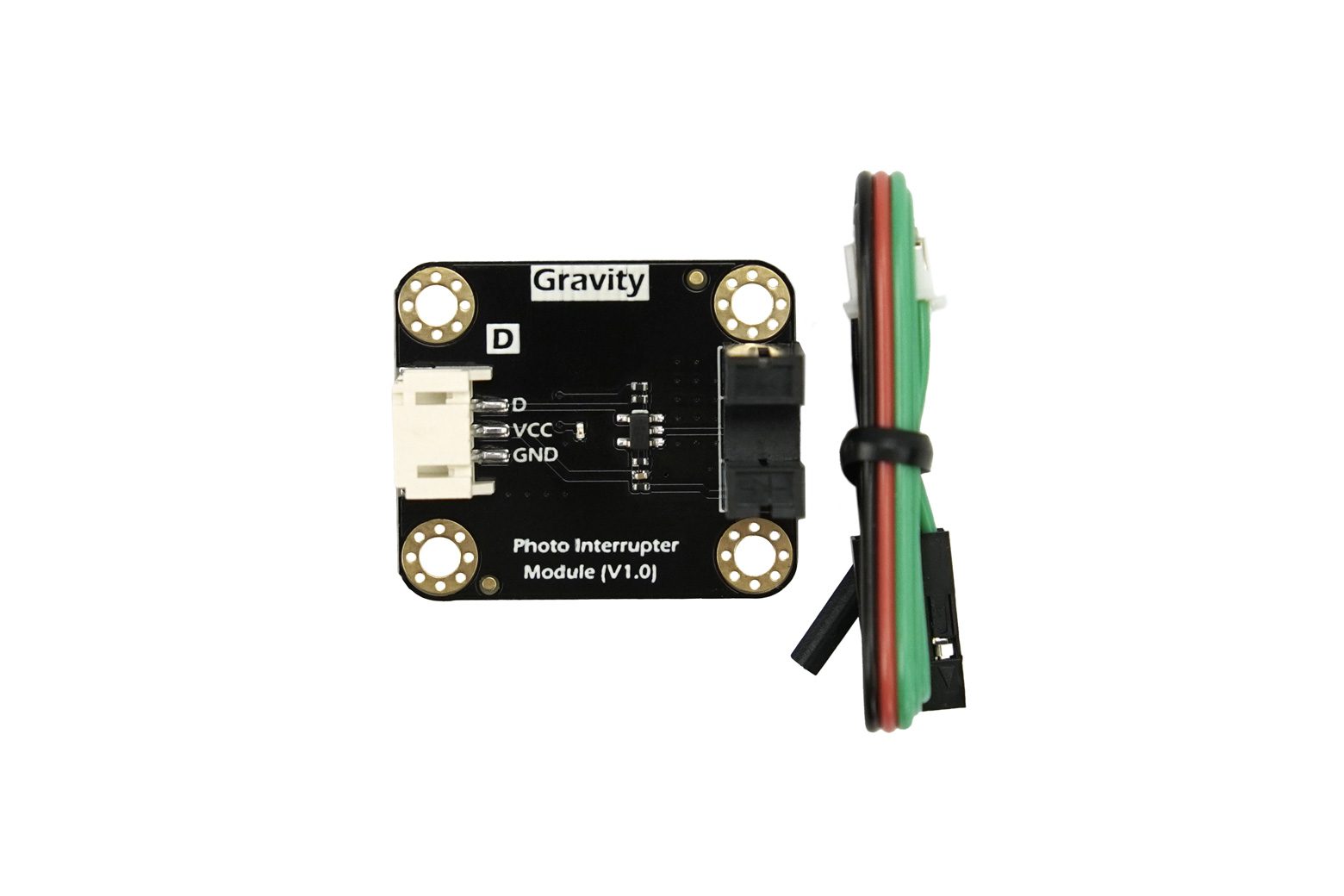

Introduzione Gravity: il modulo interruttore fotografico integra un interruttore fotoelettrico ITR9608 ad alte prestazioni. Il suo design compatto e la facilità d’uso lo rendono la scelta ideale per progetti e applicazioni elettroniche. Che si tratti di robotica, apparecchiature di automazione o sistemi di conteggio, questo modulo fornisce un rilevamento fotoelettrico preciso e un’elaborazione efficiente del segnale. Cos’è l’interruttore fotografico? Il fotointerruttore è un dispositivo che funziona bloccando la luce con un oggetto. I suoi componenti principali includono un emettitore di luce e un ricevitore di luce, entrambi disposti uno di fronte all’altro all’interno dello stesso involucro. Quando un oggetto passa attraverso il percorso luminoso tra l’emettitore e il ricevitore, la luce nel ricevitore viene ostruita, attivando il funzionamento del sensore fotoelettrico. Schema elettrico di gravità: modulo interruttore foto e micro:bit Schema elettrico di gravità: modulo interruttore foto e Arduino UNO Caratteristiche Elevata sensibilità e precisione: utilizzo dell’interruttore fotoelettrico a fessura ITR9608. Ampio gap fotonico: con un design con gap fotonico ampio 5,0 mm, è adatto per rilevare oggetti di varie dimensioni. Semplice e facile da usare: progettato con un’interfaccia Gravity standard, offre un funzionamento semplice e una forte compatibilità, rendendo le connessioni senza problemi. Forte compatibilità: Arduino, micro: bit e UNIHIKER Specifica Tensione operativa: 3,3 ~ 5 V Tipo di uscita: Segnale digitale Sorgente luminosa Lunghezza d’onda: 940 nm (infrarossi) Gap fotonico: 5,0 mm Tipo di interfaccia: PH2.0-3P Dimensioni del prodotto: 27×32 mm Peso del prodotto: 4,0 g (il peso totale incluso imballaggio e cavo del sensore è 12 g) Lista di spedizione Gravità: Modulo interruttore fotografico x1 Gravità: Cavo sensore digitale per Arduino – 30 cm x1 Documenti Prodotto Wiki Pin Descrizione micro:bit Tutorial Tutorial Arduino UNIHIKER Tutorial Diagramma schematico Disegno dimensionale Applicazioni Contatore: Facilita il conteggio degli oggetti sulle linee di produzione. Rilevamento e misurazione della velocità: fornisce segnali di impulso per il calcolo della velocità e della frequenza di rotazione. Interruttore smart card: rileva l’inserimento e la rimozione della scheda per il controllo dell’alimentazione. Rilevamento carta per stampante e fotocopiatrice: controlla la stampa e la trasmissione rilevando la posizione della carta.
