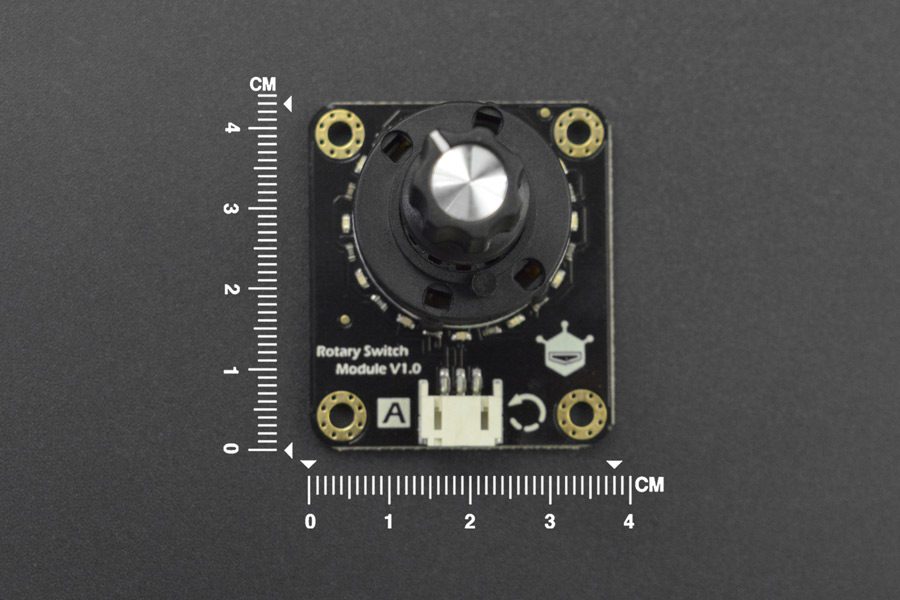

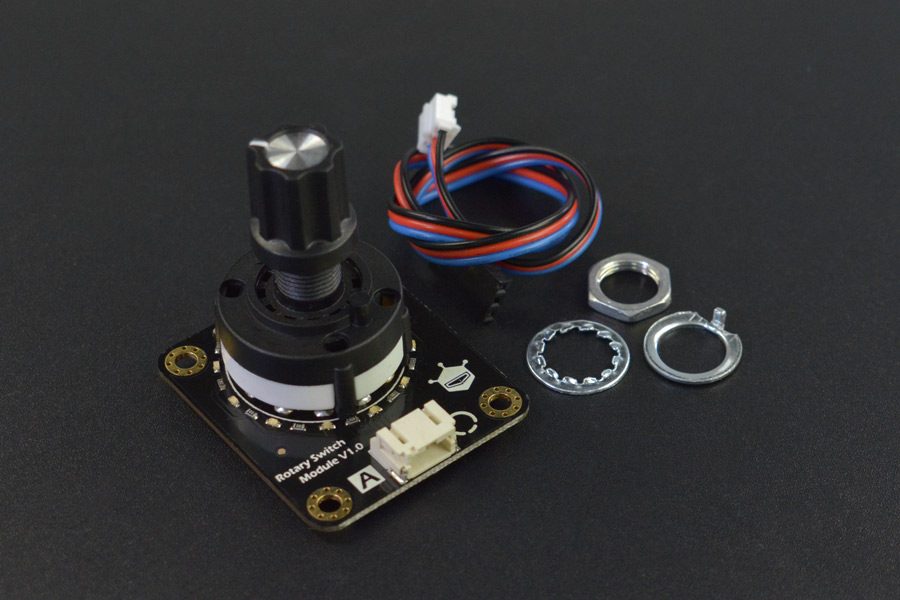

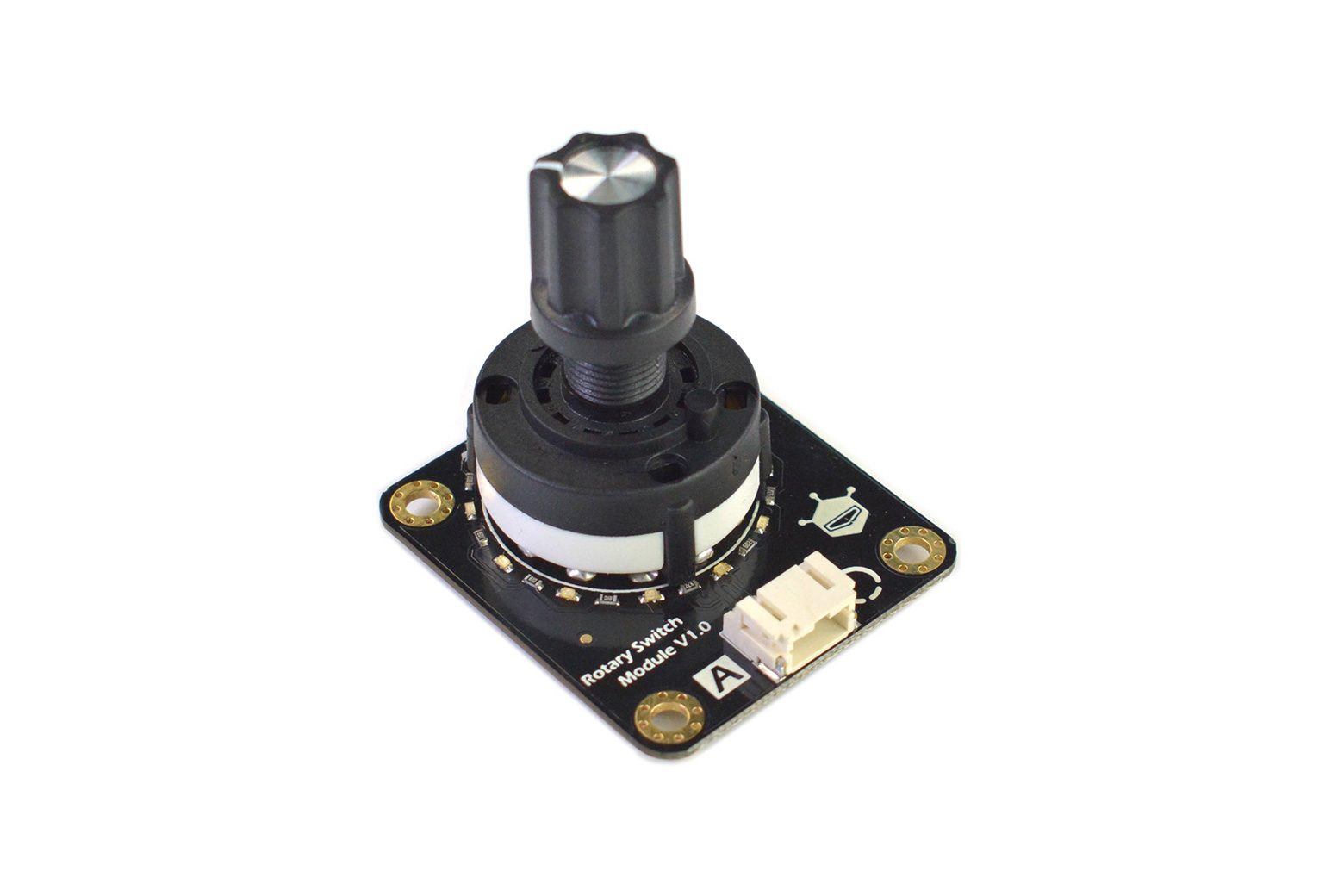

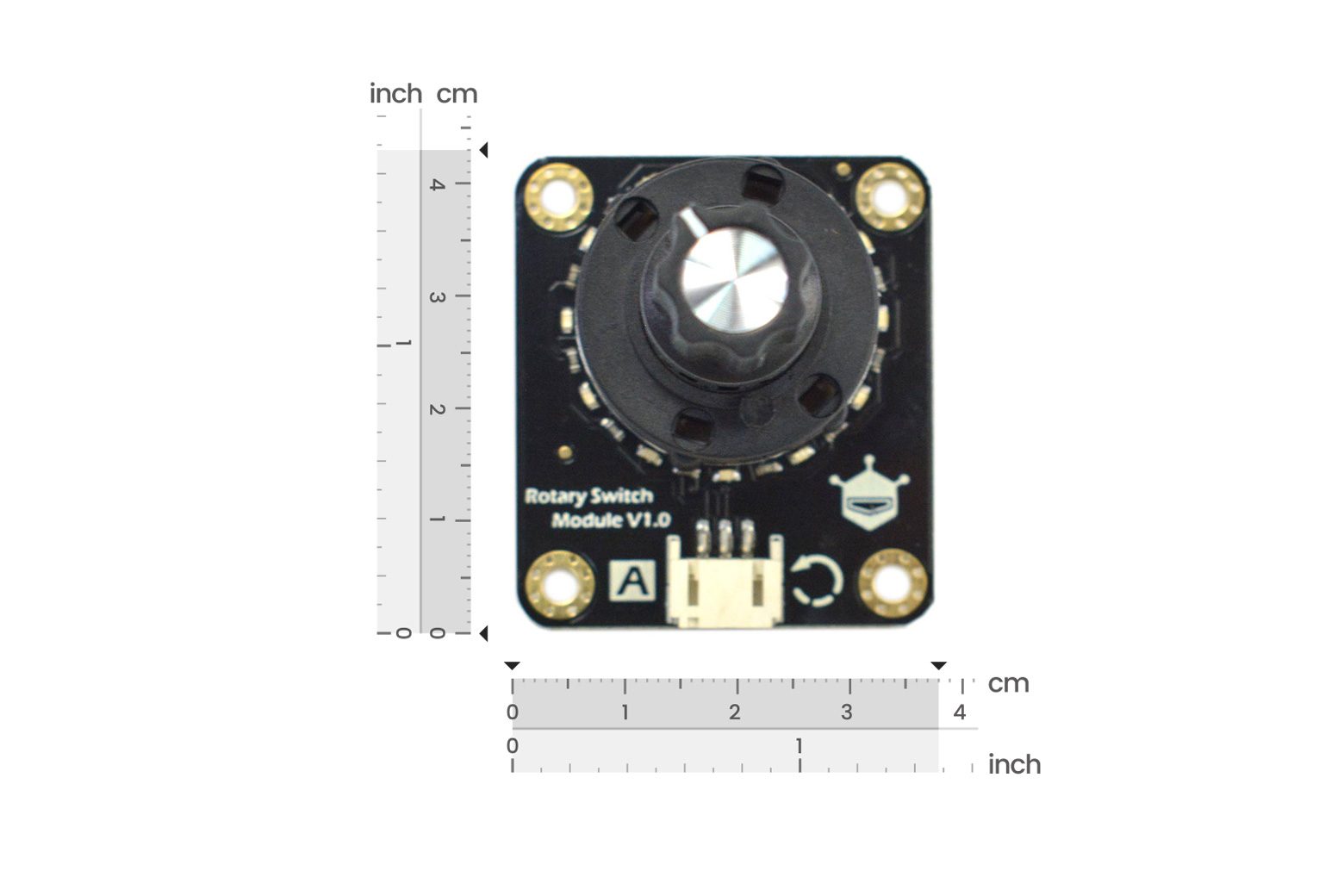

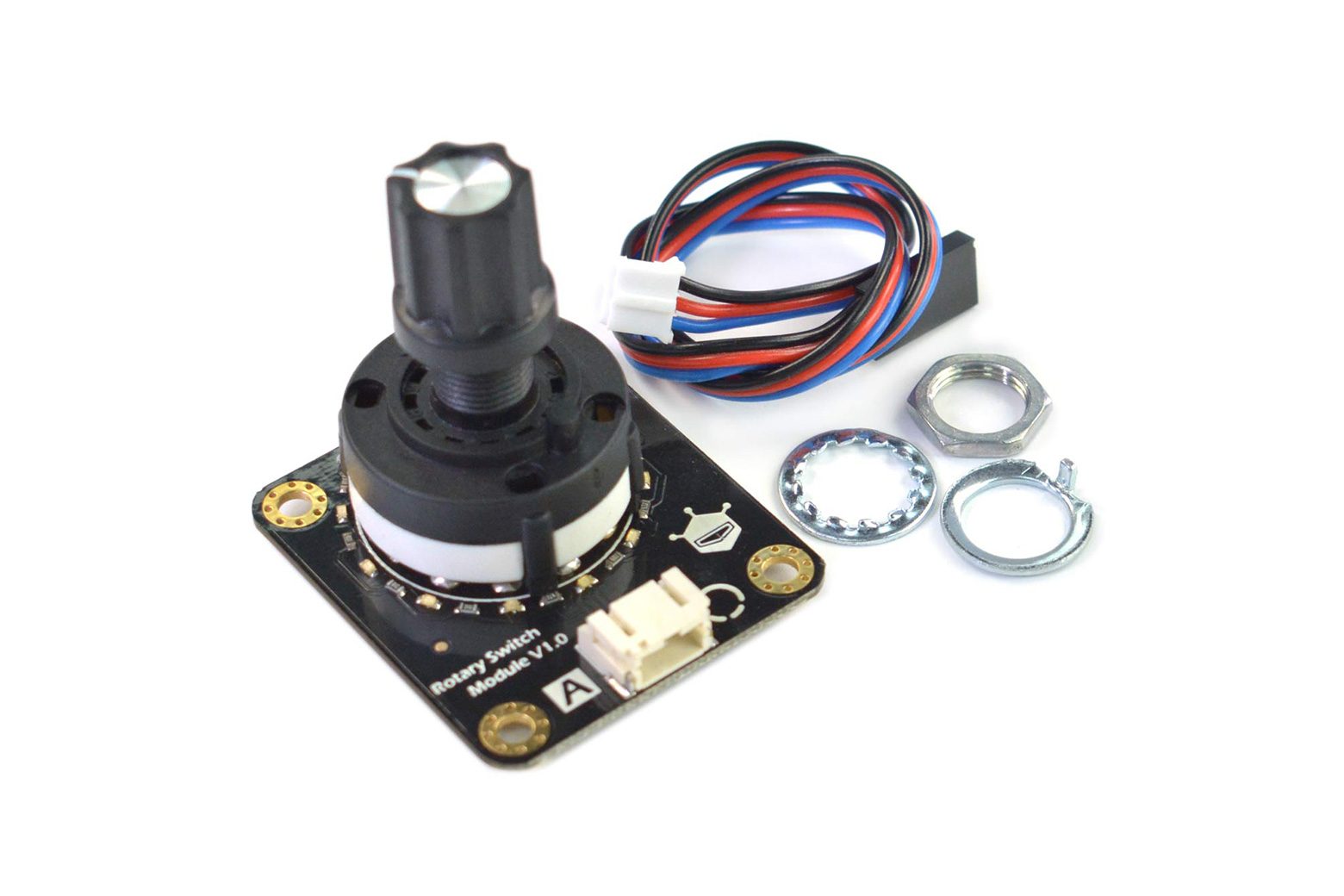

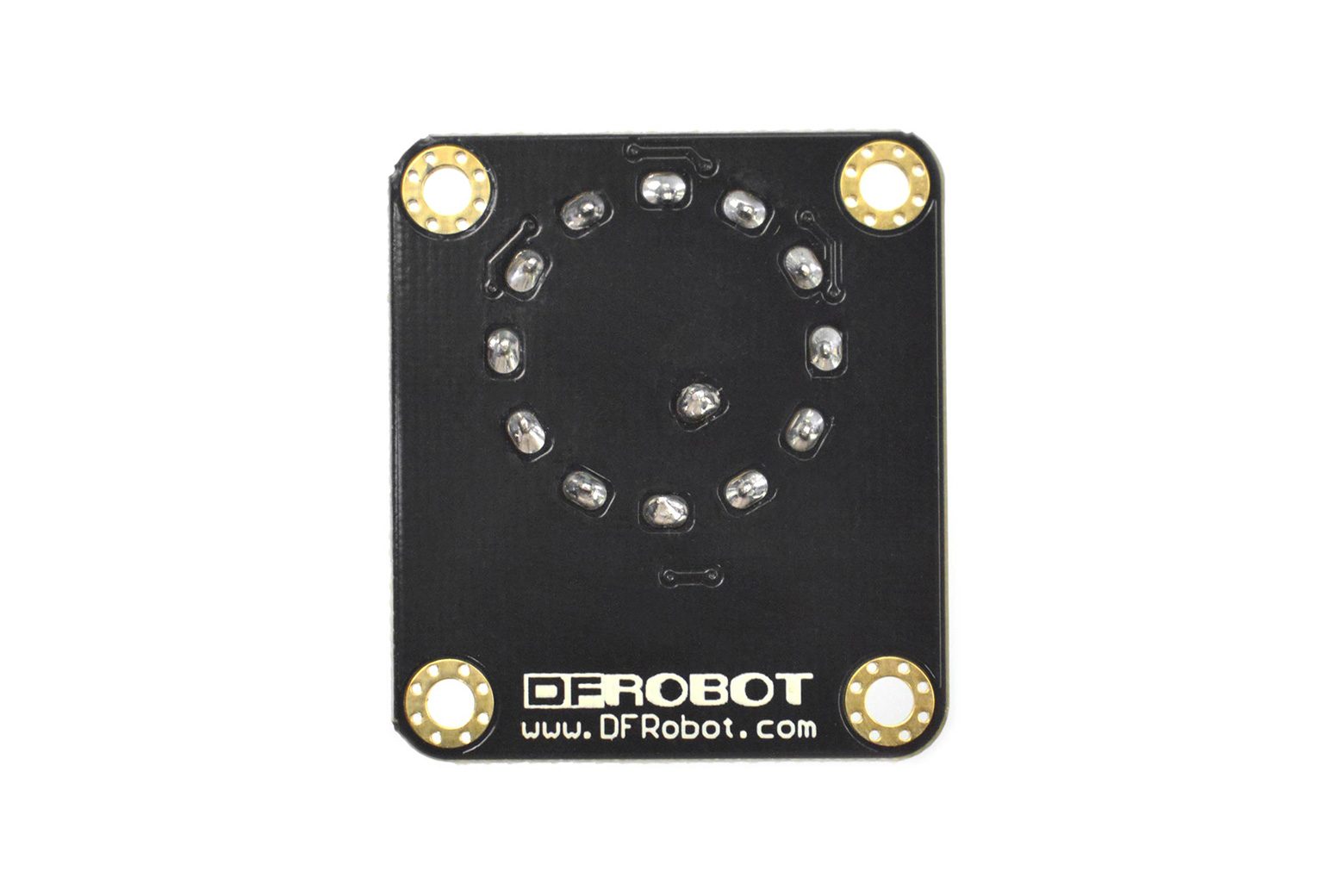

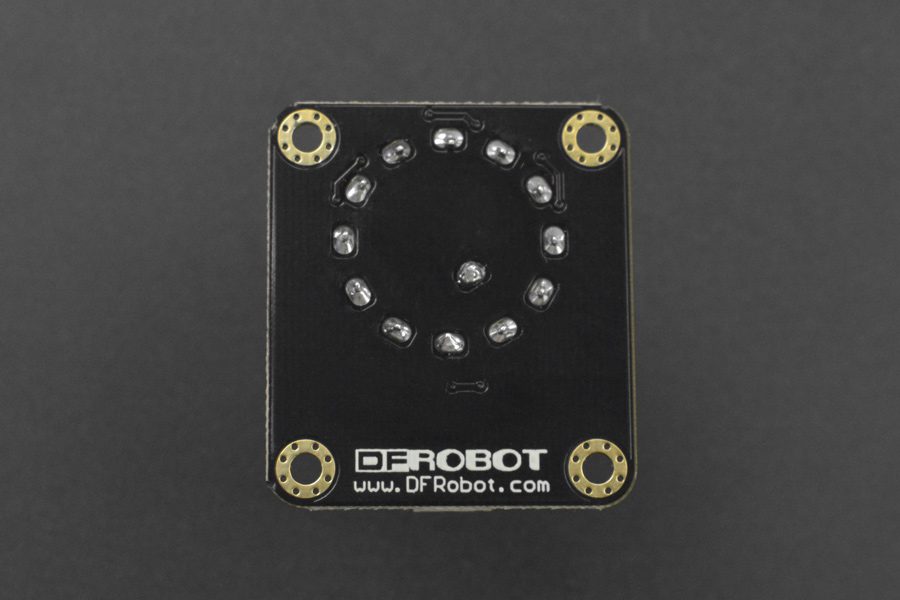

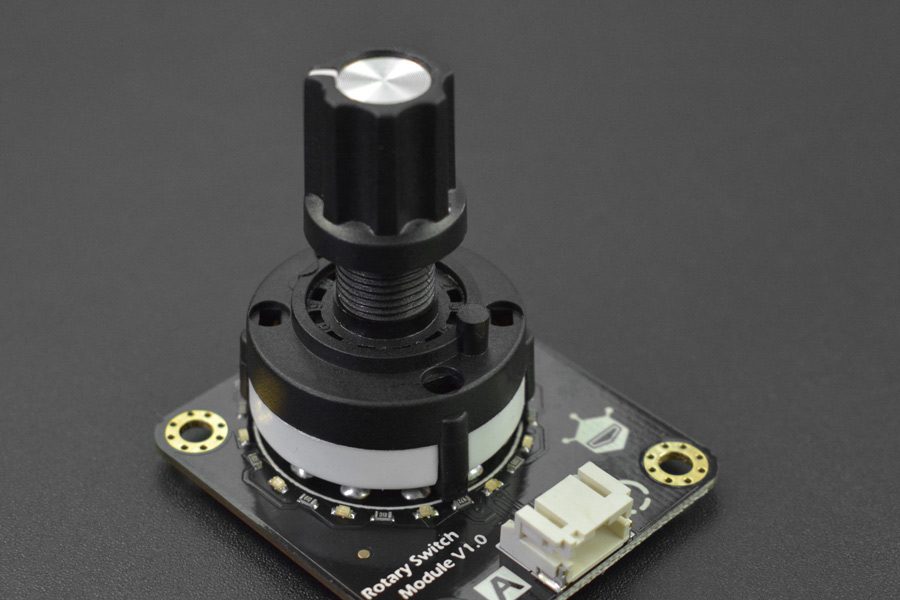

Gravità: modulo interruttore rotativo analogico V1 – SEN0156

Descrizione

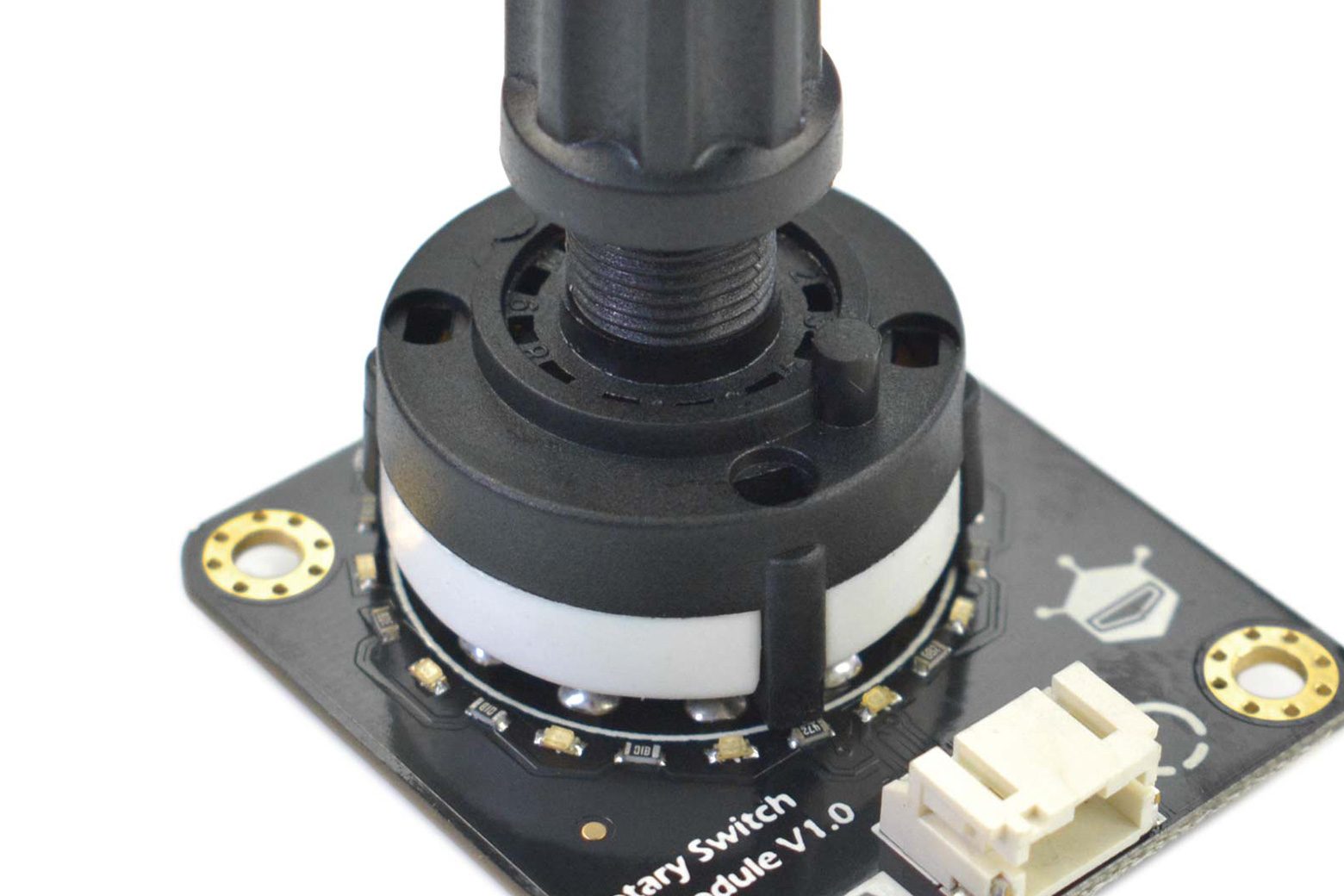

Introduzione Un interruttore rotante è un interruttore azionato mediante rotazione. Viene spesso utilizzato quando sono necessarie più di 2 posizioni, come nel controllo multivelocità. Il Rotary Switch utilizza un ingresso analogico per leggere lo stato 12 che consente di risparmiare risorse IO per Arduino. Questo modulo interruttore rotante ha 12 posizioni. Ogni posizione ha l’indicatore appropriato. È inoltre possibile regolare la fibbia metallica all’interno dell’interruttore per modificare il numero di posizione. Quindi, è molto flessibile da usare. Un interruttore rotante è costituito da un mandrino o “rotore” dotato di un braccio di contatto o “raggio” che sporge dalla sua superficie come una camma. Ha una serie di terminali, disposti in cerchio attorno al rotore, ciascuno dei quali funge da contatto per il “raggio” attraverso il quale è possibile collegare al rotore uno qualsiasi dei numerosi circuiti elettrici diversi. Pertanto un interruttore rotante fornisce maggiori capacità di polo e di lancio rispetto agli interruttori più semplici. Avviso: stiamo rivedendo il sensore per facilitare agli utenti e rendere più intuitiva la comprensione dei nostri prodotti. Una nuova versione del sensore presenta le due caratteristiche seguenti. 1. Unifica l’interfaccia del sensore digitale e analogico e A, D stampati direttamente sulla scheda per rappresentare l’analogico e il digitale 2. Su ciascuna scheda del sensore è stampata un’icona per illustrare semplicemente la funzione del sensore. Per unificare l’interfaccia, tutti i pin del sensore analogico della nuova versione verranno modificati (vedere la seguente tabella comparativa). Quindi il sensore della nuova versione è attualmente incompatibile con le schede di espansione I/O, ma può essere compatibile con Romeo. Continueremo ad aggiornare. Per l’inconveniente causato, ti preghiamo di comprendere. Specifica 2-12 posizioni selezionabili del rubinetto Indicatori LED per ciascuna posizione Tensione di alimentazione: controller di tensione Interfaccia: analogica Dimensioni: 43x38x40mm (1,89×1,50×1,57″) Elenco di spedizione Rotary Switch x1 Cavo interfaccia analogica x1 Documenti Wiki Doc Arduino Esempio di codice Schemi Progetti Progetto. Come costruire la propria armatura MechaGodzilla! 56 giorni per realizzare tute da mostro indossabili utilizzando EVA e ingranaggi!
