Gravità: modulo NFC UART e I2C – DFR0231-H

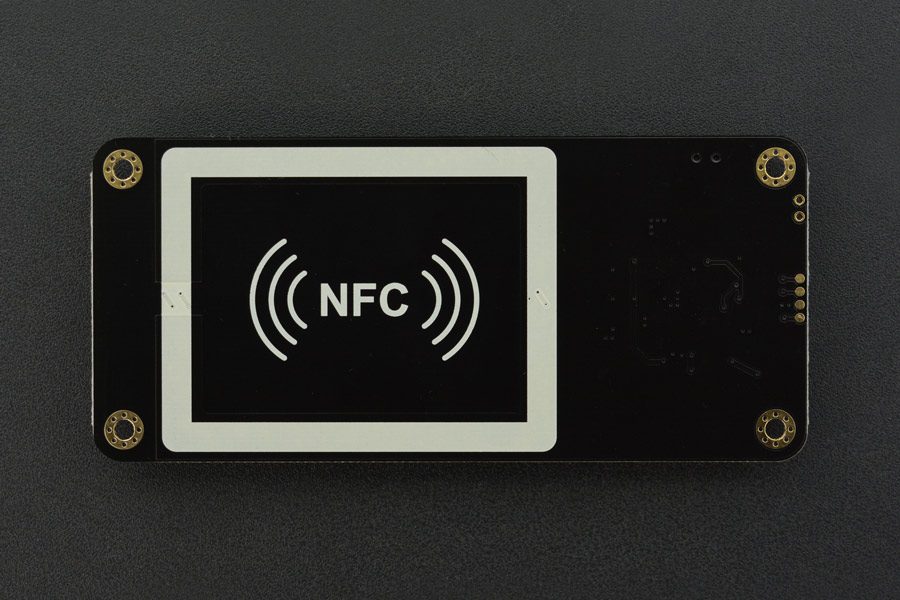

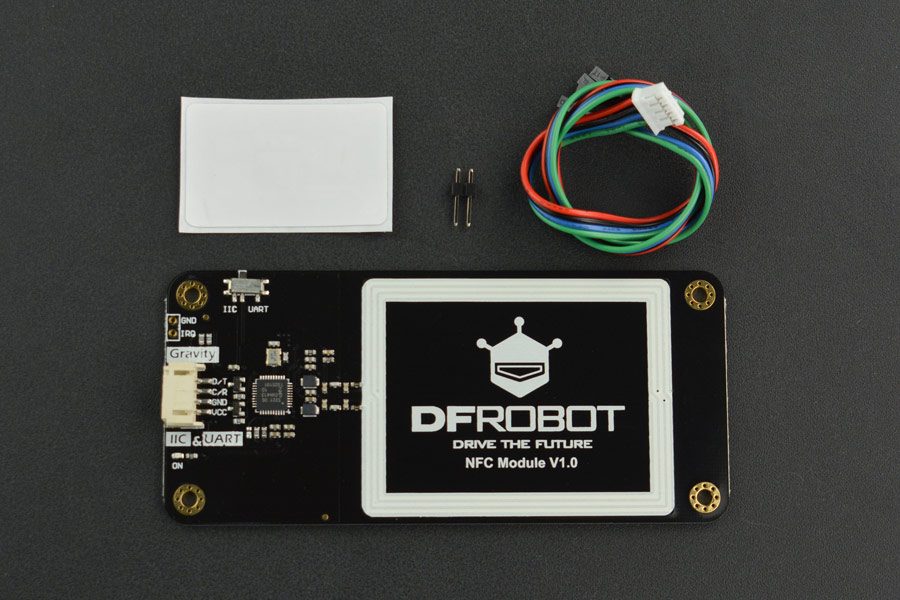

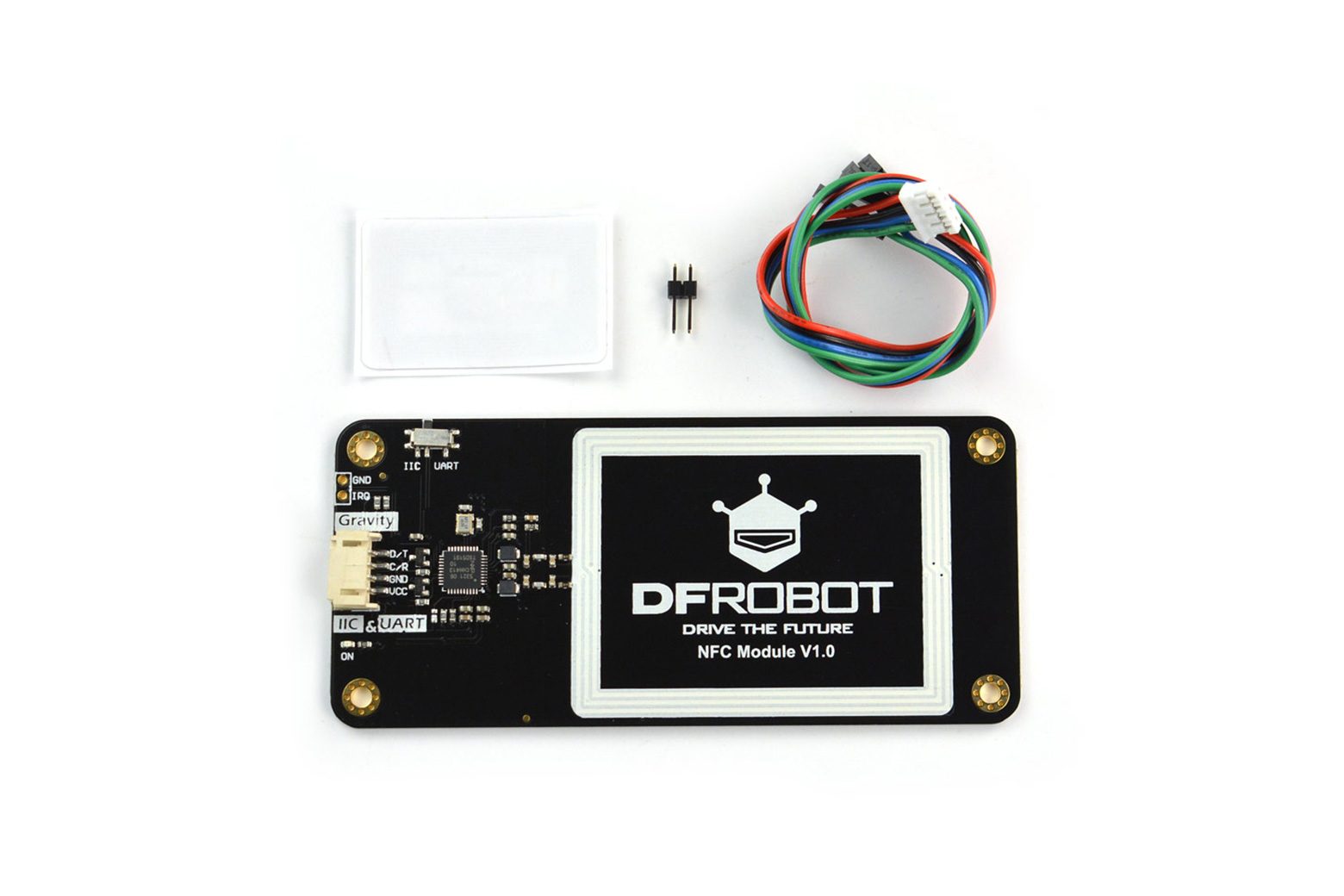

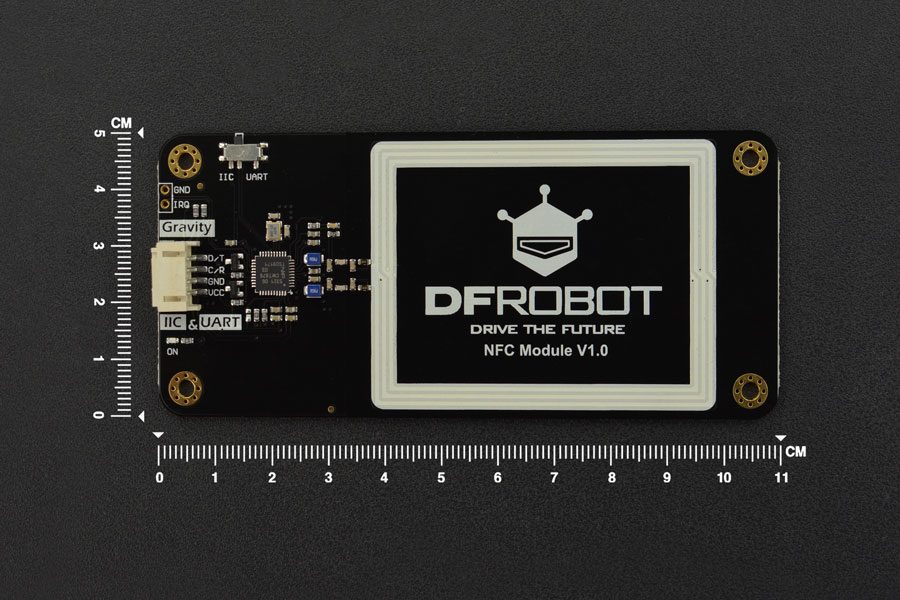

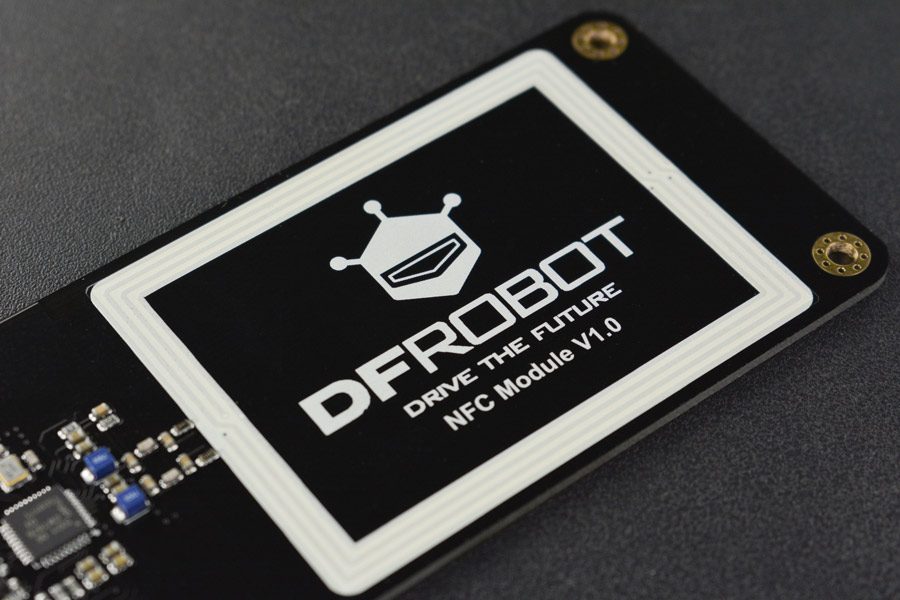

Introduzione Gravità: il modulo NFC UART e I2C adotta NXP PN532, un controller di comunicazione NFC altamente integrato, che supporta vari tipi di smart card o tag NFC come le serie MIFARE Classic e le serie NTAG comunemente utilizzate sul mercato. Oltre al design dell’antenna PCB di grandi dimensioni con una migliore area e distanza di comunicazione, la versione aggiornata si unisce alla famiglia Gravity adottando un’interfaccia Gravity PH2.0-4P standard con connettori I2C e UART compositi anziché da 2,54 mm, rendendo il cablaggio più conveniente. Viene aggiunto un interruttore per passare comodamente tra queste due interfacce. Quando si utilizza UART, è possibile leggere e scrivere facilmente varie schede NFC utilizzando il comune convertitore da USB a UART e il software per PC compatibile PN532. Quando si utilizza l’interfaccia I2C, può essere utilizzata per vari controller 3V3/5V come Arduino, micro:bit, FireBeetle ESP32 e FireBeetle ESP8266. Informazioni su NFC Near Field Communication (NFC), nota anche come comunicazione wireless a corto raggio, è una tecnologia di comunicazione wireless ad alta frequenza e a corto raggio che consente la trasmissione di dati punto a punto senza contatto (entro dieci centimetri) per scambiare dati tra dispositivi elettronici. . Questa tecnologia si è evoluta dall’identificazione a radiofrequenza senza contatto (RFID) ed è retrocompatibile con RFID. È stato sviluppato inizialmente da Sony e Philips e viene utilizzato principalmente per fornire comunicazioni M2M (Machine to Machine) in dispositivi portatili come i telefoni cellulari. Grazie alla naturale sicurezza della comunicazione a campo ravvicinato, la tecnologia NFC è ampiamente utilizzata nei pagamenti mobili POS, nelle carte dell’autobus, nelle carte bancarie, nelle carte di accesso, nelle carte d’acqua e in altre occasioni. Diagramma di connessione Gravity: modulo NFC UART e I2C Schema di connessione I2C (Arduino UNO) Gravity: modulo NFC UART e I2C Schema di connessione UART (da USB a UART+PC) Gravity: modulo NFC UART e I2C Schema di connessione UART (MEGA2560) Caratteristiche Controller NFC altamente integrato NXP Interfaccia composita Gravity I2C e UART, uso flessibile Supporta vari tipi di smart card o tag NFC tradizionali Compatibile con controller 3,3 V/5 V Applicazioni Sistema di pagamento senza contatto Collegamenti per dispositivi Bluetooth e WiFi Funzionalità di condivisione social come contatti, foto e video Applicazione NFC per smartphone Specifiche IC: NXP PN532 Tensione in ingresso (VCC): 3,3 V~5,5 V Interfaccia: Gravity I2C e UART (PH2.0-4P, livello logico 0-3,3 V) Velocità di trasmissione UART: 115200 bps Indirizzo I2C: 0x48 Frequenza di comunicazione: 13,56 MHz massima Distanza di comunicazione: ≥10 mm, dipende dalla dimensione della scheda/tag NFC Supporto protocollo: Modalità lettore/scrittore: ISO/IEC 14443A, ISO/IEC 14443B, MIFARE, Modalità emulazione scheda FeliCa: ISO 14443A/MIFARE Classic 1K o 4K, FeliCa Peer-to-Peer: ISO/IEC18092, ECM340 Dimensione: 110×50 mm / 4,33×1,97 pollici Peso: 20 g Lista di spedizione Gravità: UART e I2C Modulo NFC x1 Cavo sensore Gravity-4P I2C/UART x1 XH2.54-2P Basetta nera x1 Adesivo tag NFC x1 Documenti Wiki prodotto Altri documenti
