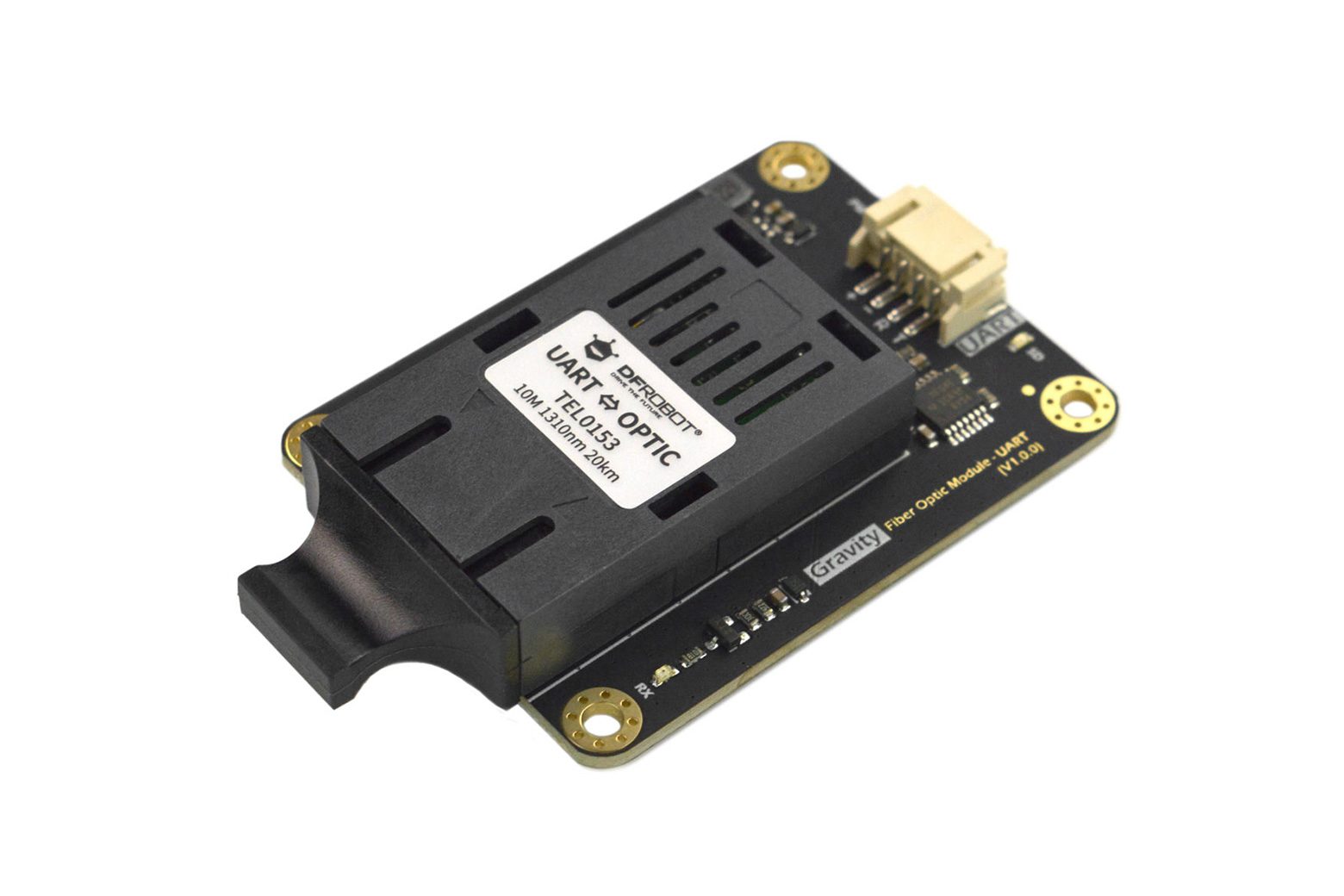

Gravità: modulo ricetrasmettitore in fibra ottica UART – TEL0153

Introduzione Basta ancora con il doppino intrecciato schermato duro e spesso per la trasmissione remota del segnale? E addirittura abbassare ripetutamente la velocità di trasmissione solo per la stabilità della trasmissione? Ora sbarazzati di questi problemi utilizzando questo modulo ricetrasmettitore in fibra ottica Gravity: UART di DFRobot! Con un isolamento elettrico completo per prevenire interferenze elettromagnetiche, questo modulo funziona a 2000000 baud in qualsiasi momento entro una distanza massima di 10 km. Inoltre, è dotato di protezione contro i fulmini e può condividere i condotti dei cavi con una forte potenza. Inoltre, gli utenti possono utilizzarlo con uno splitter ottico passivo per realizzare reti a stella uno-a-molti. Due moduli ricetrasmettitori a solo la metà del prezzo del doppino intrecciato schermato possono fornire agli utenti comunicazioni in fibra ottica a lunga distanza e prive di interferenze, con un buon rapporto qualità-prezzo! Pinout interfaccia e pin Nome Descrizione Gravità: UART Interfaccia UART, connessione a MCU o sensore LED PWR Indicatore di alimentazione, si accende quando acceso Indicatore LED SD per disconnessione della fibra ottica, che si accende quando viene rilevata la disconnessione della fibra ottica Indicatore LED TX per la trasmissione in fibra ottica, che lampeggia durante la trasmissione del segnale LED RX Indicatore per la ricezione in fibra ottica, che lampeggia quando riceve il segnale Interfaccia in fibra ottica SC Collegare all’interfaccia in fibra ottica SC Il LED SD non può mostrare tutte le disconnessioni della fibra o le trasmissioni instabili. Utilizzare una penna rossa, un misuratore di potenza ottica e altri strumenti per verificare l’errore quando si verifica un problema di connessione. Istruzioni di cablaggio Caratteristiche Con isolamento elettrico completo Protezione contro i fulmini Specifica Tensione di alimentazione: 3,3 V~5 V Tensione del segnale: 3,3 V~5 V Velocità massima: 2000000 baud Distanza di comunicazione: 10 km Lunghezza d’onda operativa: 1310 nm Tipo di fibra ottica: Fibra ottica monomodale Interfaccia: SC Temperatura operativa: 0~70 ℃ Lista di spedizione Gravità: Modulo ricetrasmettitore in fibra ottica UART x1 Connettore Gravity 4P x1 Documenti Prodotto Dimensioni wiki Applicazioni Comunicazione in fibra ottica Rete uno-a-molti Progetti Progetto 1. Come funziona il protocollo UART – Gravità: modulo ricetrasmettitore in fibra ottica UART Introduzione: In questo video parleremo del protocollo UART. Stiamo utilizzando Gravity: modulo ricetrasmettitore in fibra ottica UART, che funziona a 2.000.000 di baud in qualsiasi momento entro una distanza massima di 10 km, per creare una stazione meteorologica. Realizza una stazione meteorologica utilizzando un sensore ambientale ► Progetto 2. Realizza una stazione meteorologica utilizzando un sensore ambientale Introduzione: Tuttavia, indica solo la temperatura in un intervallo relativamente ampio. A volte abbiamo bisogno dei parametri ambientali in un luogo specifico come un laghetto, una serra, un campo aperto, ecc. Qui voglio conoscere le temperature esatte durante una giornata sulla mia terrazza. Quindi decido di creare una stazione di monitoraggio meteorologico che fornisca i dati in tempo reale di cui ho bisogno.
