Gravità: modulo RTC I2C DS1307 – DFR0151

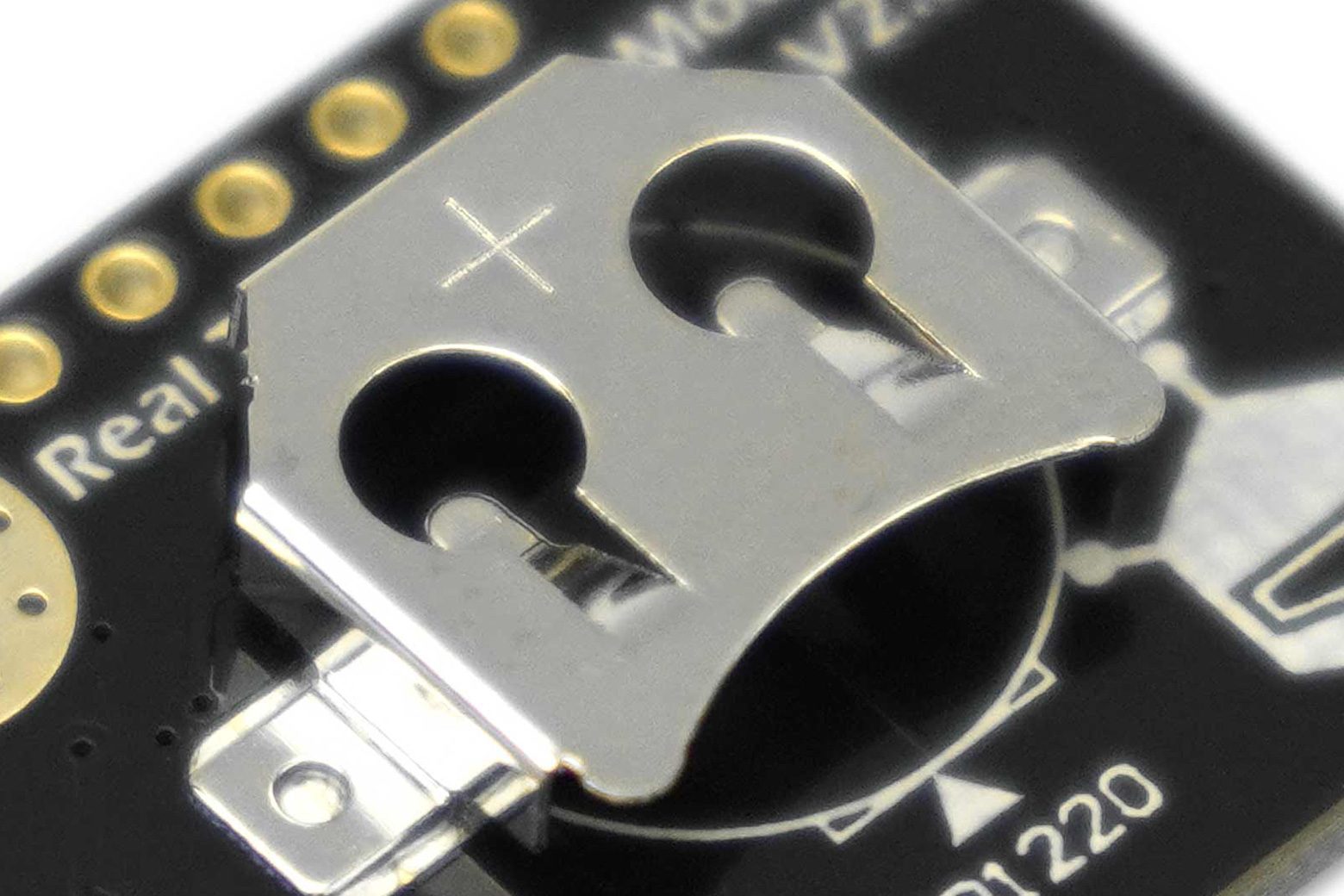

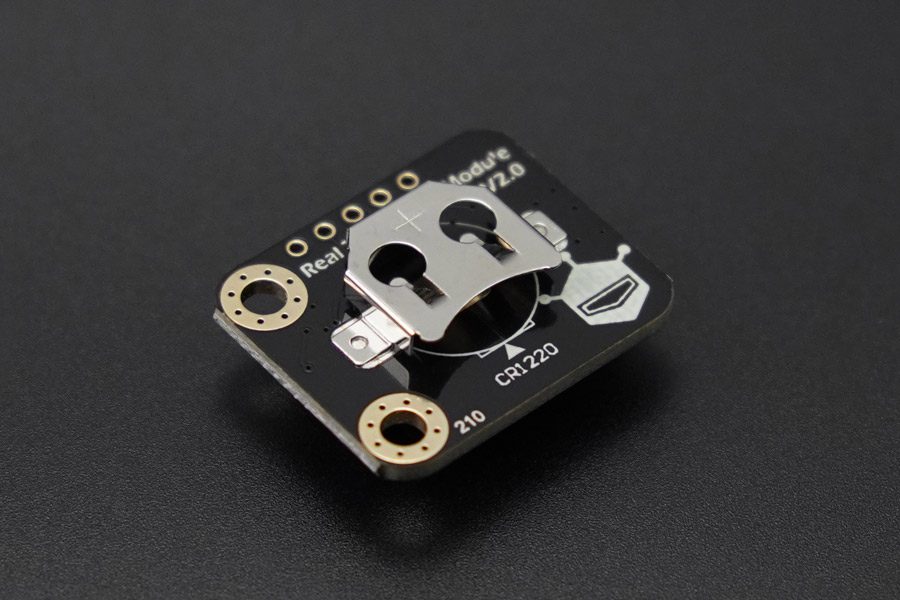

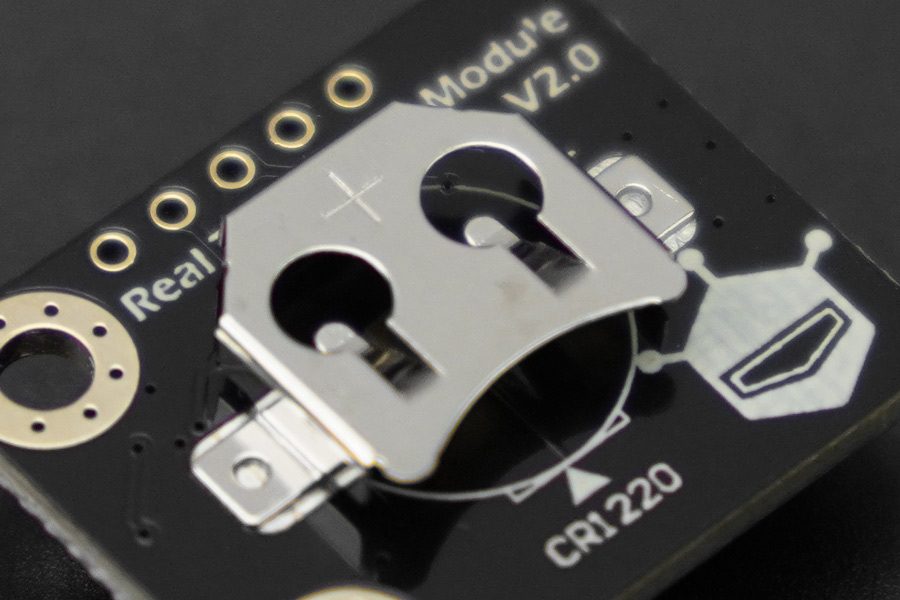

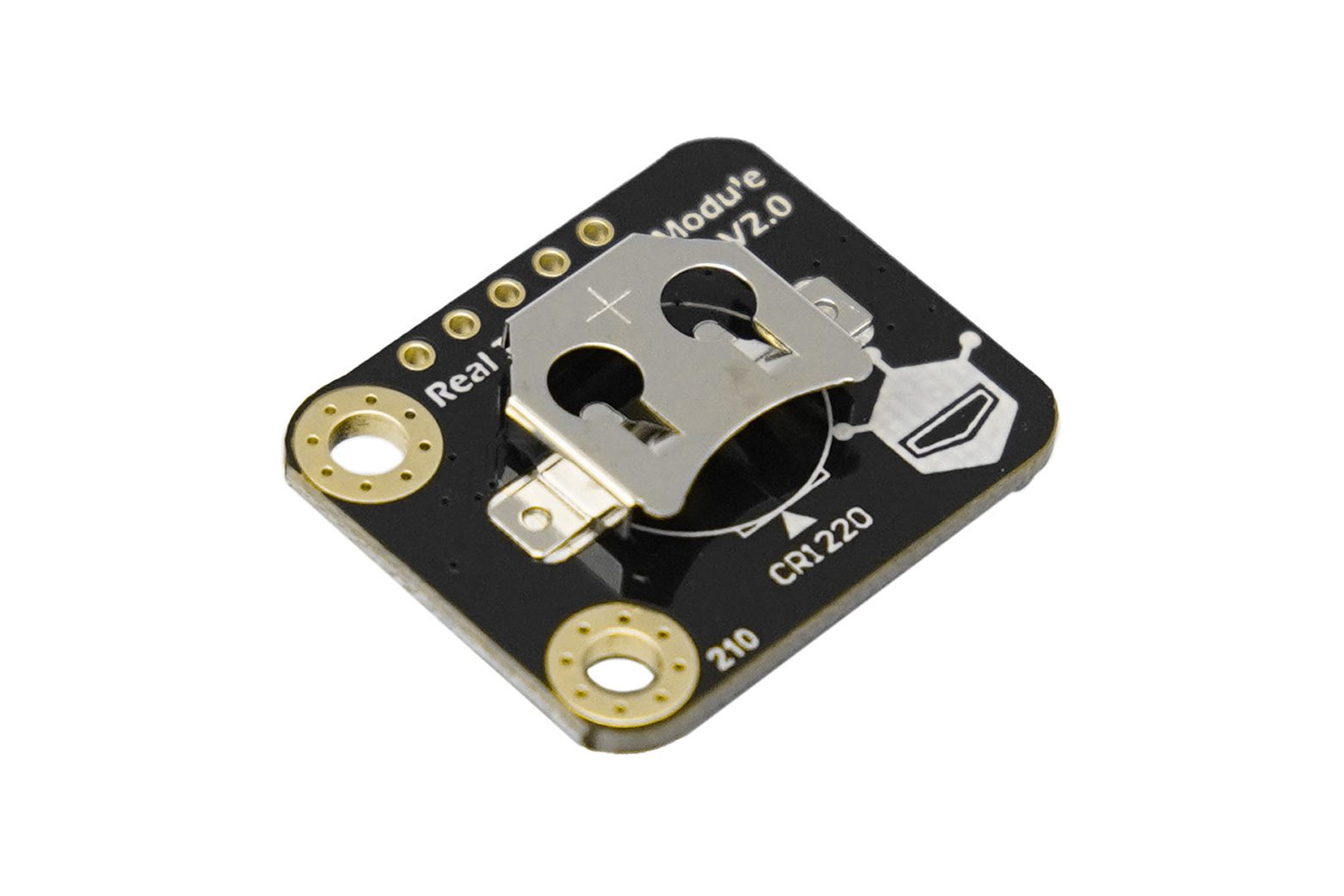

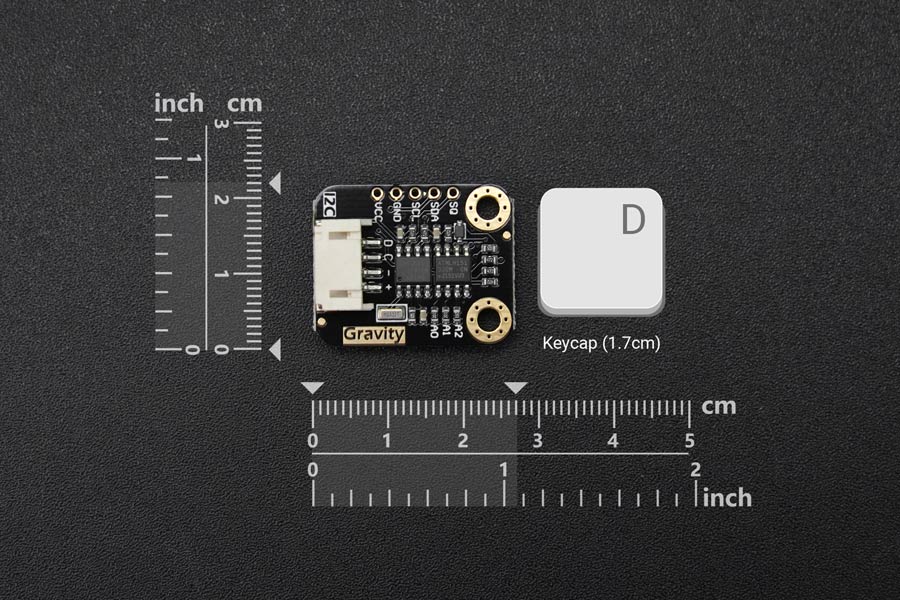

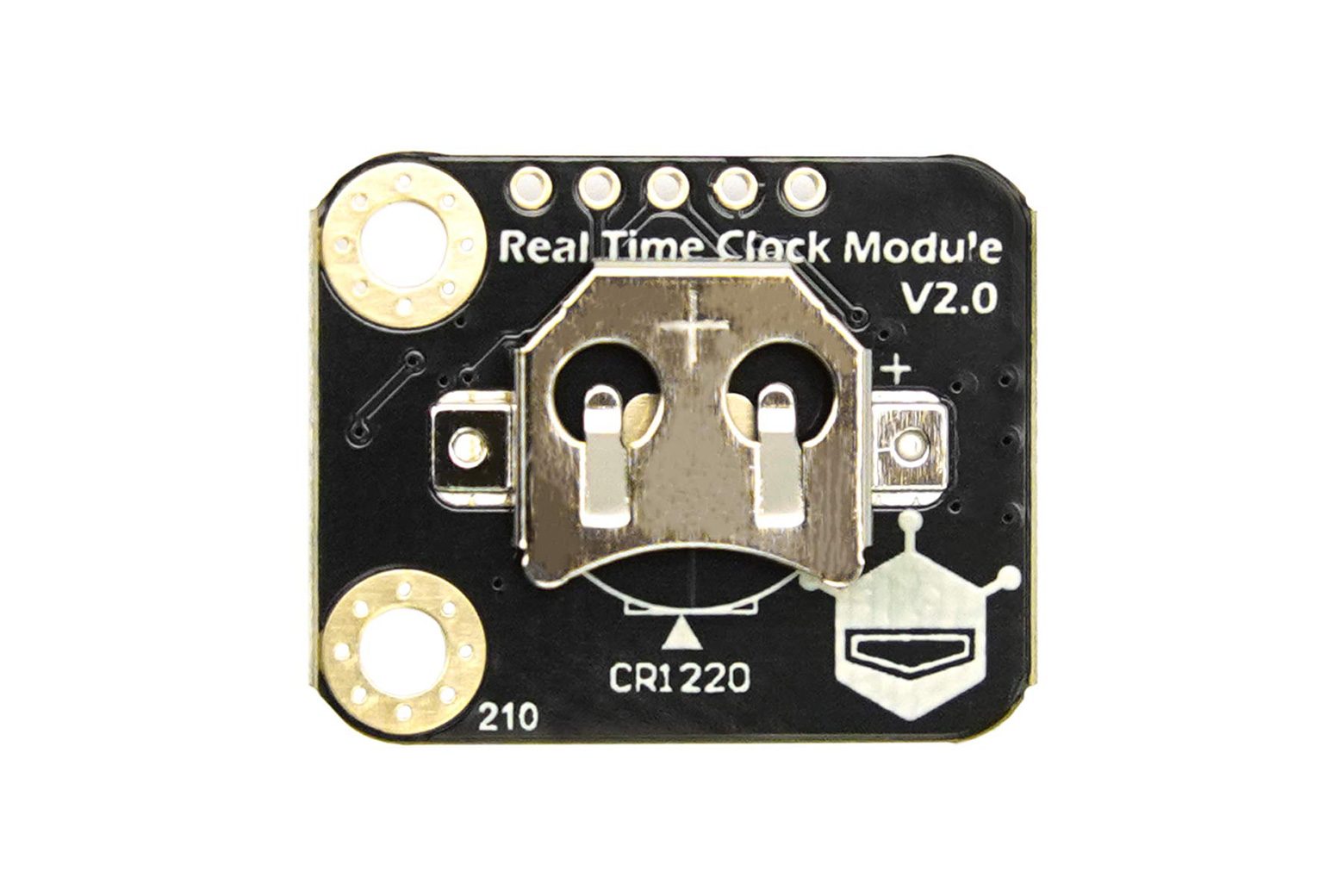

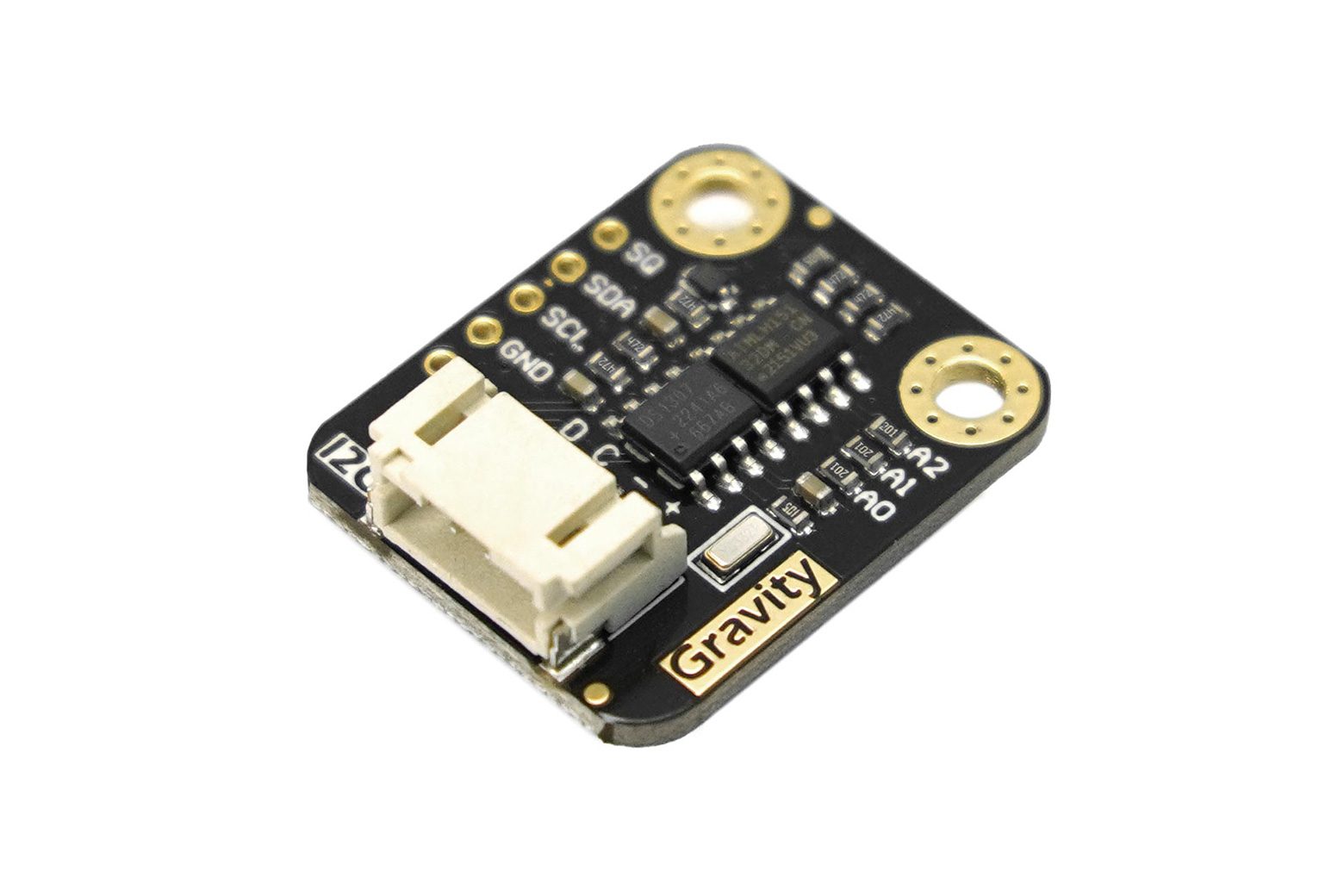

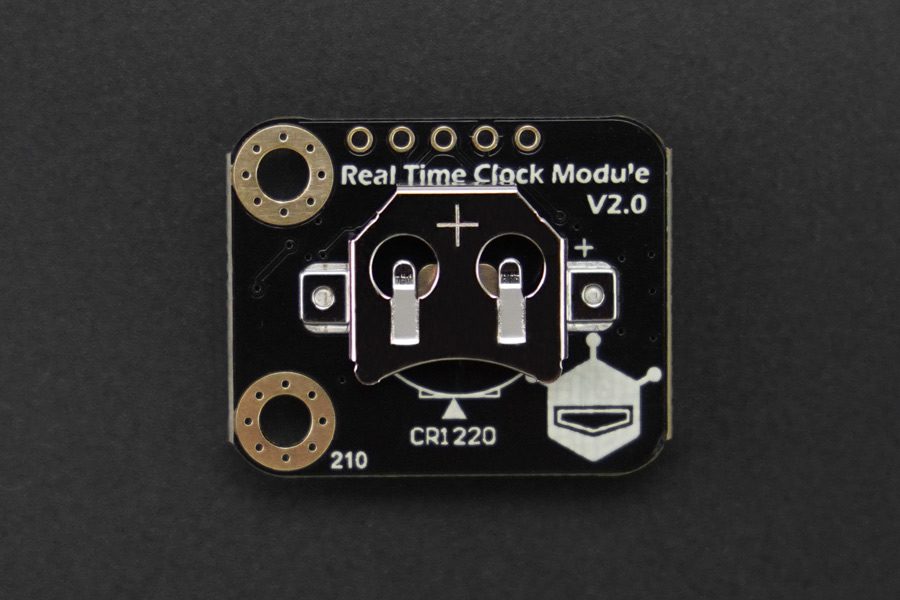

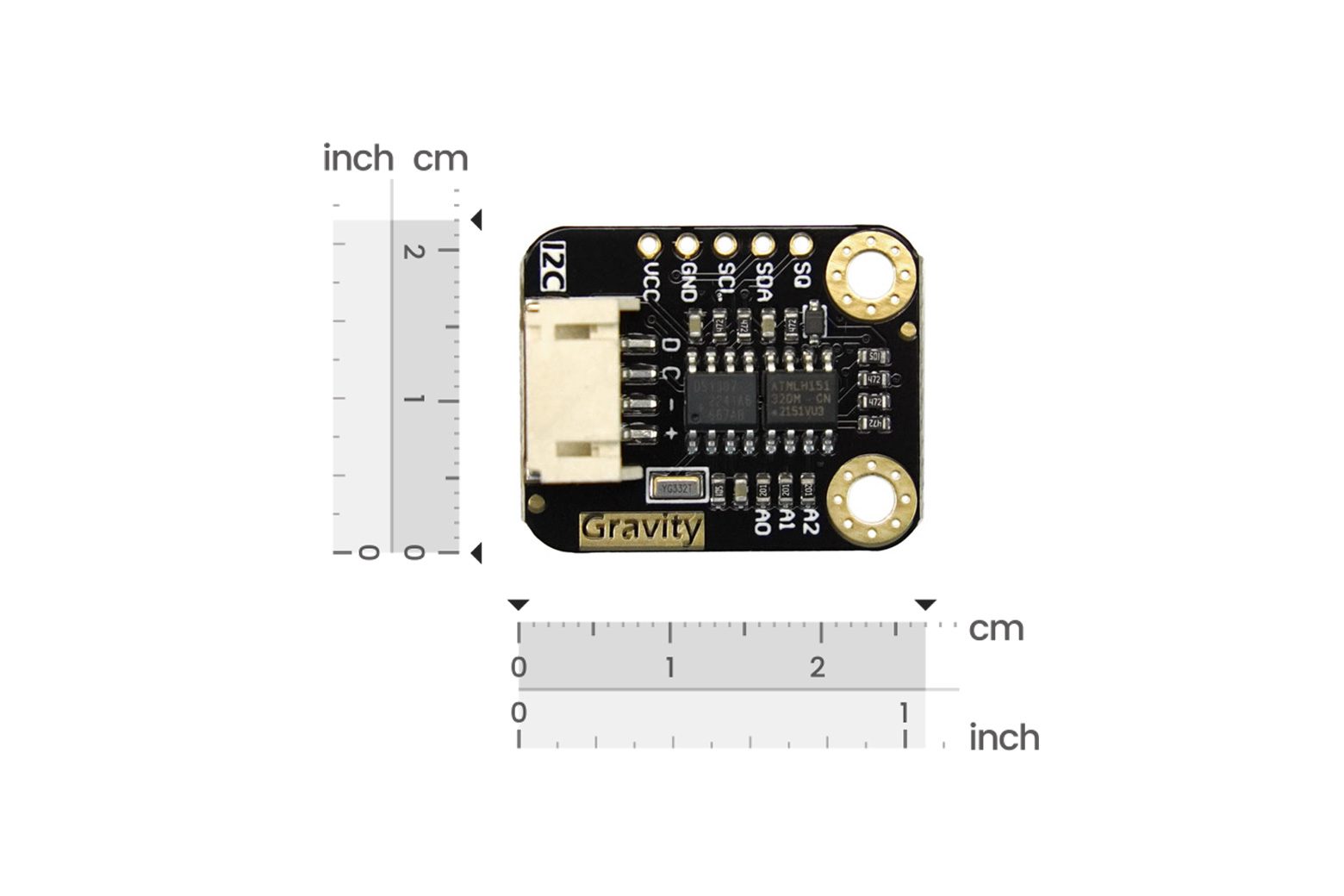

Introduzione Dopo diversi mesi di “Esaurimento”, il modulo RTC DS1307 ha subito un enorme aggiornamento. Viene fornito con un’interfaccia Gravity I2C. Anche le sue dimensioni sono ridotte per adattarsi alle applicazioni di miniaturizzazione. Il modulo RTC Gravity I2C DS1307 è un modulo orologio in tempo reale facile da usare. È economico e conveniente nella maggior parte delle applicazioni come orologio, registratore di dati, ecc. La nuova versione del modulo RTC DS1307 adotta un oscillatore a cristallo ad alta precisione che riduce drasticamente l’errore temporale. Il test condotto mostra che l’errore temporale è solo di circa 1 secondo in 24 ore (l’errore temporale medio degli orologi meccanici è di circa 20 secondi). Il modulo è alimentato da una cella singola CR1220 (durata utile: 3~5 anni). È più piccolo e mantiene una EEPROM ROM da 4KB per registrare informazioni relative a sveglie ed eventi. Inoltre, è possibile impostare l’indirizzo I2C regolando la resistenza. Il modulo Gravity DS1307 RTC utilizza l’interfaccia Gravity I2C ed è possibile collegarlo direttamente allo scudo di espansione DFRobot Gravity IO. Collabora con la libreria Arduino DS1307 sviluppata da DFRobot, è facile realizzare funzioni come l’impostazione dell’ora e la visualizzazione dell’ora. Può essere ampiamente utilizzato in DA (acquisizione dati). Nota: secondo le ultime normative sul trasporto aereo, il trasporto di batterie, magneti e liquidi sarà molto severo, quindi la batteria CR1220 non verrà più fornita con il modulo. Si prega di acquistarlo dal supermercato locale. Specifiche Voltaggio operativo: 5 V Interfaccia: I2C (interfaccia Gravity PH2.0-4P e pin XH2.54) Dati di uscita IC: ora, minuti, secondi, settimana, giorno, mese, anno Compensazione anno bisestile Calendario accurato fino all’anno 2100 Pin di uscita 1 Hz 56 byte di memoria non volatile disponibili per l’utente 4 KB ROM di EEPROM Dimensioni: 0,81 pollici x 1,06 pollici (22 mm x 27 mm) Peso: 6 g Elenco di spedizione Gravità: I2C Modulo RTC DS1307 x1 Cavo I2C/UART Gravity-4Pin x1 Intestazione pin XH2.54-5P x1 Documenti Schema e layout wiki del prodotto Libreria RTC DFRobot DS1307 Repository RTC DFRobot DS1307 Sincronizzazione dell’ora con progetti informatici Progetto 1. Hyduino – Automatizzato La coltura idroponica con Arduino La coltura idroponica consiste nella coltivazione di piante senza l’uso di un tradizionale mezzo di terra, utilizzando una soluzione acquosa ricca di sostanze nutritive. Elenco hardware: Pompe peristaltiche Arduino Mega 2560 (2) Pompa normale Sonda elettrodo pH e connessione alla soluzione Arduino pH Up/Down Moduli relè 5 V per Arduino Elettrovalvola 12 V DHT11 o DHT21 o DHT22 Sensore di umidità/temperatura Sensore fotosensibile per breadboard Arduino Vari fili Luci di coltivazione (le mie sono a LED) Prese per luci di coltivazione Schermo LCD TFT da 3,2″ + touch screen (di solito ha un lettore di schede SD sul retro) Sensore livello acqua Interruttore a galleggiante (2) I2C RTC DS1307 AT24C32 Modulo orologio in tempo reale Alimentatori da 9 V e 12 V Vasi per coltura idroponica (sto usando vasi da 10 – 3″) Tubi e raccordi in PVC da 1″ + Tubo di scarico e raccordi Progetto 2. Come monitorare la temperatura e l’umidità della casa con Idea progettuale BME680: prendi DFRduino UNO R3 come controller e DS1307 come orologio. Quindi il sensore ambientale BME680 raccoglie i dati ambientali e li trasmette a UNO, infine, i dati di input UNO ricevuti dal sensore in ogni secondo. Elenco dei materiali: 1. DFRduino UNO R3 – Compatibile con Arduino x1 2. Gravity IO Expansion Shield per Arduino V7.1 x1 3. Gravity: I2C. Modulo RTC DS1307 x1 4. Gravità: sensore ambientale I2C BME680 x1 5. Modulo scheda MicroSD per Arduino x1 6. Scheda di memoria SD/MicroSD (8 GB Class10 SDHC) x1 Batteria al litio da 7,7,4 V x1
