Gravità: modulo RTC I2C SD2405 – DFR0469

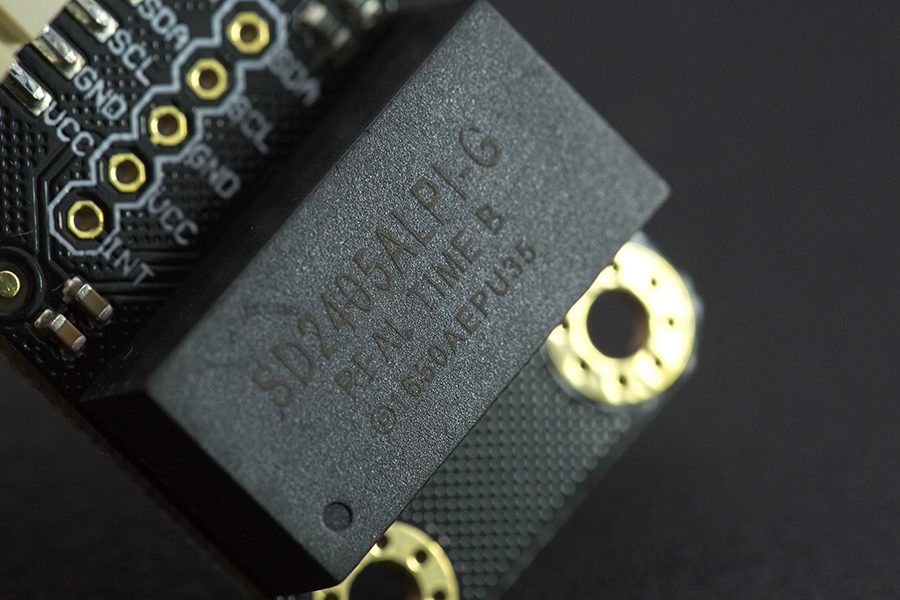

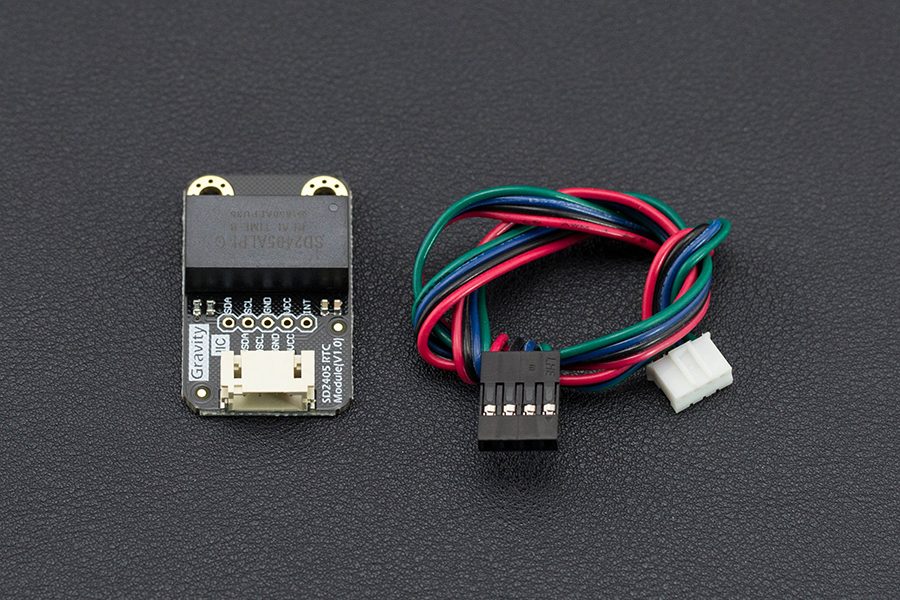

Introduzione Siamo lieti di presentare un nuovo membro nella famiglia Gravity: il modulo RTC Gravity I2C SD2405. Si tratta di un orologio in tempo reale (RTC) I2C estremamente preciso con compensazione al quarzo e batteria interna ricaricabile. L’SD2405AL è disponibile negli intervalli di temperatura industriali. L’SD2405AL è un sistema di doppia alimentazione. Quando l’alimentazione primaria scende al di sotto di un valore assegnato o riprende da un livello di potenza basso, il sistema può passare automaticamente dall’alimentazione primaria alla batteria e viceversa. Anche senza alimentazione esterna, può comunque funzionare per 5~8 anni, consumo energetico estremamente basso di 1uA (batteria interna, Ta=25°C). L’SD2405AL può generare vari impulsi di clock di interruzione periodica della durata di un lungo periodo (un anno) e tre interruzioni di allarme possono essere effettuate per anno, mese, data, giorni della settimana, ore e minuti, secondi. Fornisce inoltre un’uscita di clock selezionabile da 32,768 KHz~1 Hz per un MCU esterno. Il prodotto incorpora un circuito di regolazione del tempo che regola l’orologio con maggiore precisione regolando eventuali errori nelle frequenze dell’oscillatore a cristallo in base ai segnali provenienti dalla CPU. Nell’SD2405AL è implementata una SRAM generale da 12 byte. Gravity SD2405 RTC può funzionare come registratore di dati, sveglia con timer e altre applicazioni temporali. È la scelta ideale per il progetto di cronometraggio. Nota: due versioni con o senza perni di saldatura verranno spedite in modo casuale. Specifica Intervallo di tensione operativa: 3,3 V ~ 5,5 V. Basso consumo: tipico 1uA (batteria interna, Ta=25°C) Intervallo di temporizzazione: fino al 2099 (con compensazione dell’anno bisestile) Precisione ±5 ppm da -40°C a +85°C. Interfaccia I2C veloce (400kHz) (4,5~5,5V). L’orologio in tempo reale conta secondi, minuti, ore, giorno, data, mese e anno con compensazione dell’anno bisestile valida fino al 2100. Allarmi ora dell’anno, mese, giorno, settimana, ora, minuto, secondo. Uscita onda quadra programmabile: 32768hz,4096hz…1hz…1/16hz. Interruzione del timer per il conto alla rovescia. Circuito di regolazione del tempo ad alta precisione. Visualizzazione dell’ora a 12 ore/24 ore selezionabile Dimensioni: 35,50 * 22,00 (mm)/1,4 * 0,87 pollici Peso: 6 g Progetti Progetto 1. Costruisci KnowFlow: monitor automatico dell’acqua KnowFlow è il nome di questo dispositivo di monitoraggio della qualità dell’acqua, basato su Arduino Uno. Può monitorare automaticamente 5 parametri dell’acqua: pH, temperatura, ossigeno disciolto, conducibilità elettronica, ORP. Unità di controllo centrale: Arduino Uno ( DFRobot Bluno in questo caso) e Expansion Shield ( DFRobot Expansion Shield V7.1 in questo caso) Sensori dell’acqua: pH ( sonda pH e circuito stampato pH); EC (sonda EC e scheda elettronica EC); ORP (sonda ORP e circuito stampato ORP); Temperatura (sonda di temperatura e scheda elettronica di temperatura); Ossigeno disciolto (sonda DO, BNC e scheda elettronica); scheda circuito orologio in tempo reale Memorizzazione dati: modulo Micro-SD, scheda Micro SD Montare e fissare: piastra di montaggio, scatola impermeabile (200 mm_150 mm_75 mm), giunto impermeabile Altre parti: cavi (fili), breadboard, bulloni e dadi, viti, batteria, adesivo biadesivo, nastro adesivo, piccola chiave inglese, avvolgicavo a spirale Progetto 2: Orologio a forma di cervo fai-da-te Introduzione al progetto: Realizzeremo un orologio da tavolo che mostri l’ora in un modo adorabile. Questo prodotto ha un aspetto piuttosto carino e lo schermo LED lo rende interessante. L’hardware necessario per realizzare questo progetto: Gravity: Modulo RTC I2C SD2405 Beetle – Le più piccole coperture per Arduino FireBeetle – Matrice LED 24×8 (bianco) Cavo micro USB Progetto 3. Crea un timer cubo utilizzando 4 display OLED e multiplexer I2C Introduzione: hai bisogno di un display OLED davvero, davvero piccolo Non cercare oltre e dai un’occhiata a questo tutorial. Elenco di spedizione Gravity: Modulo RTC I2C SD2405 x1 Cavo sensore Gravity I2C a 4 pin x1 Intestazione XH2.54-5pin x1 Documenti Prodotto WIKI
