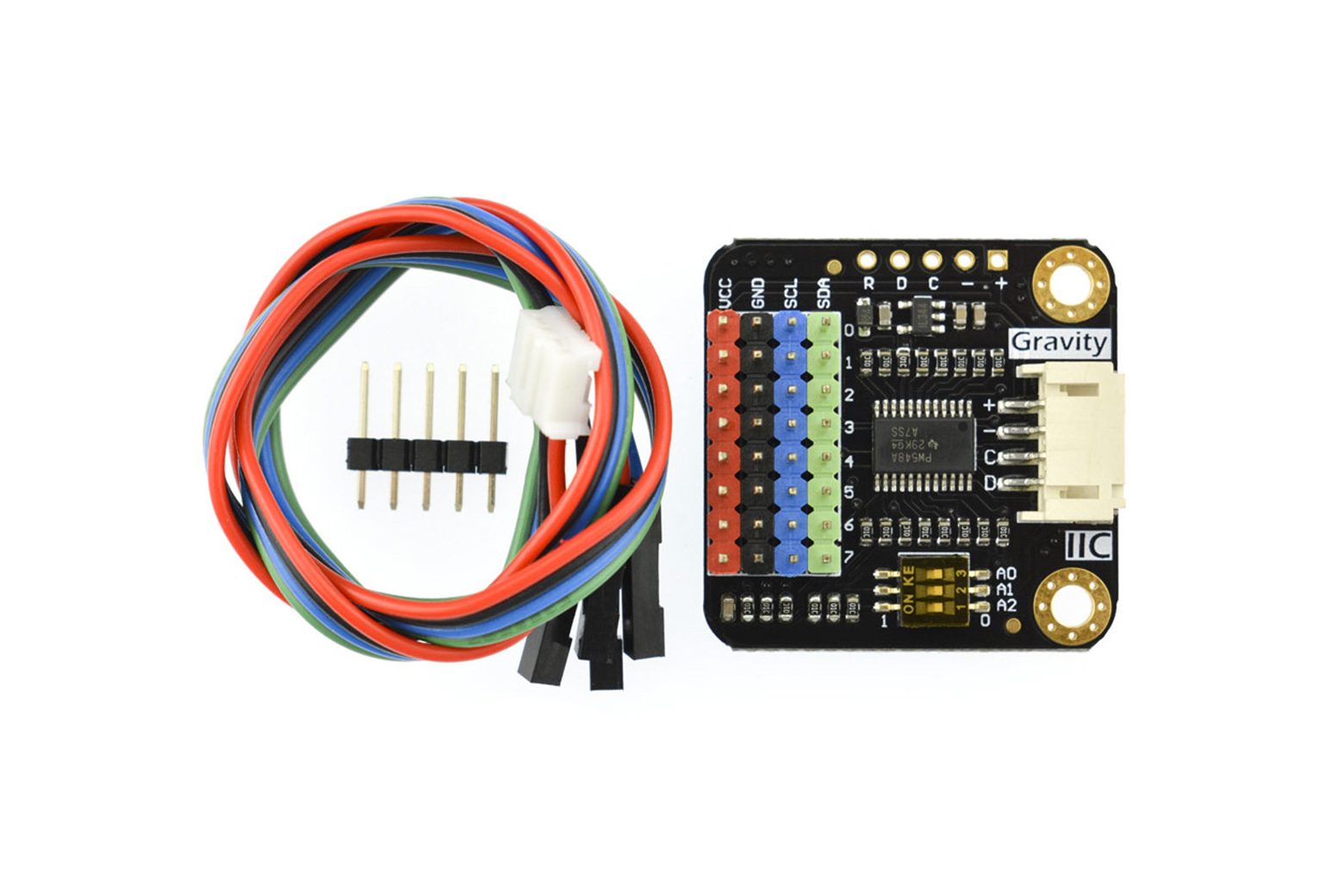

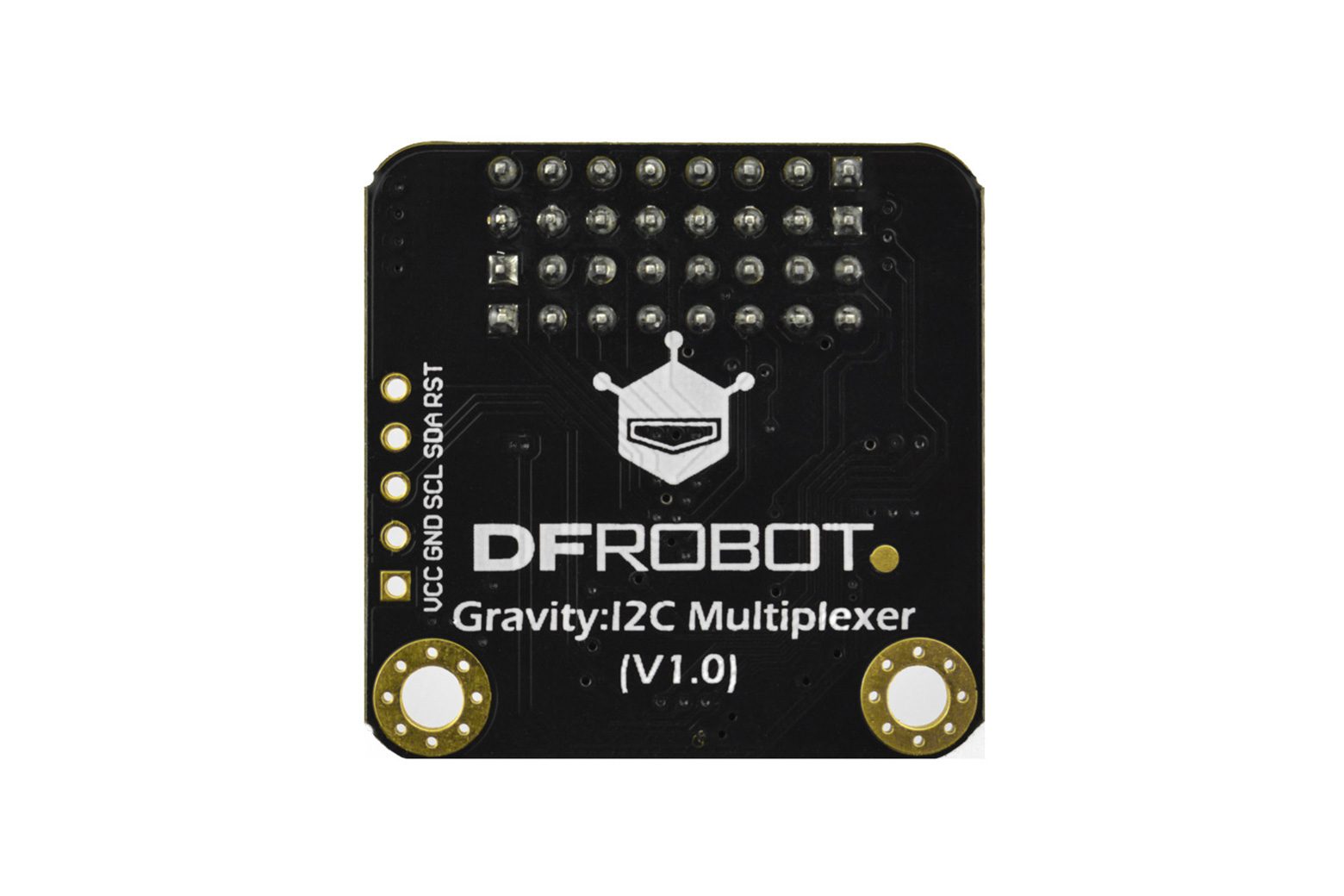

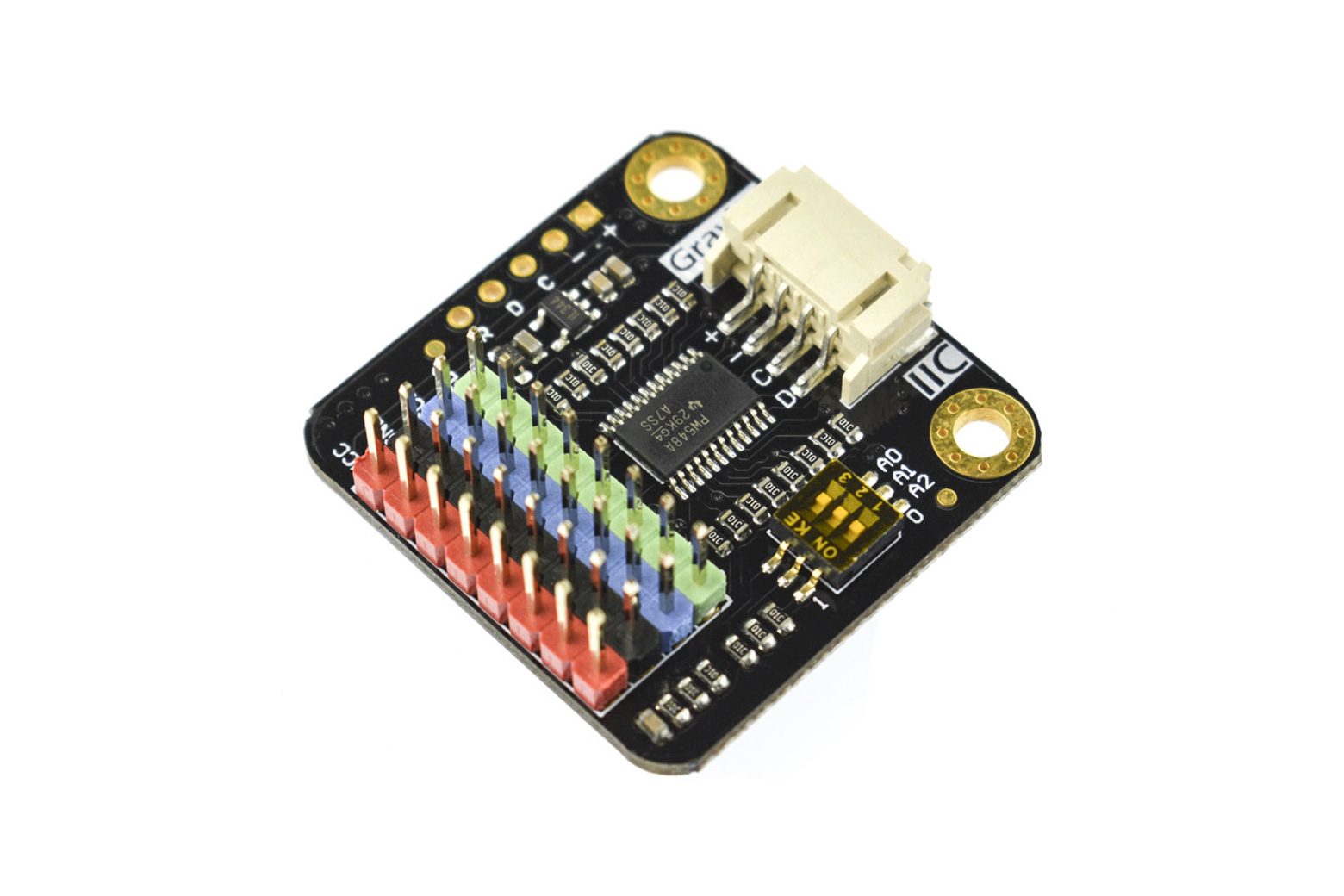

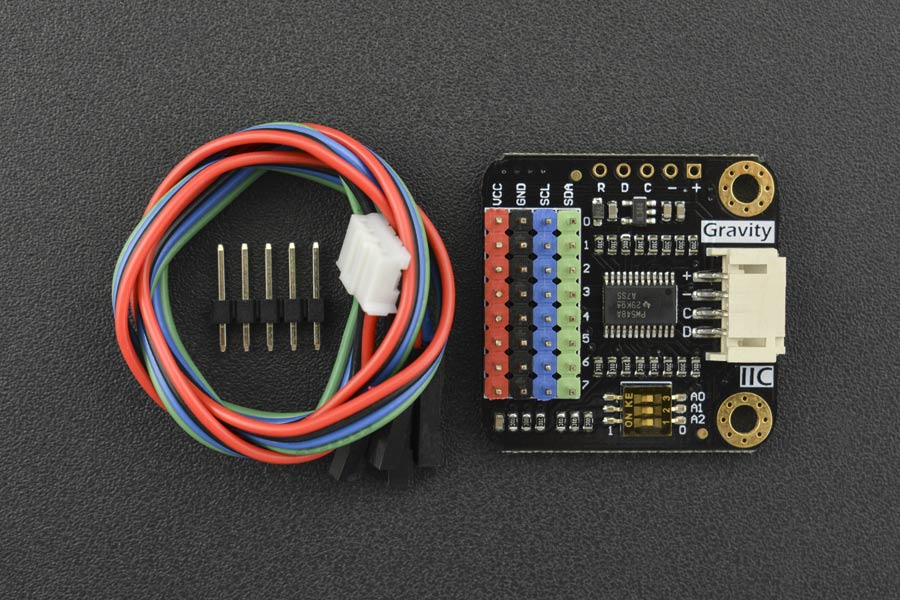

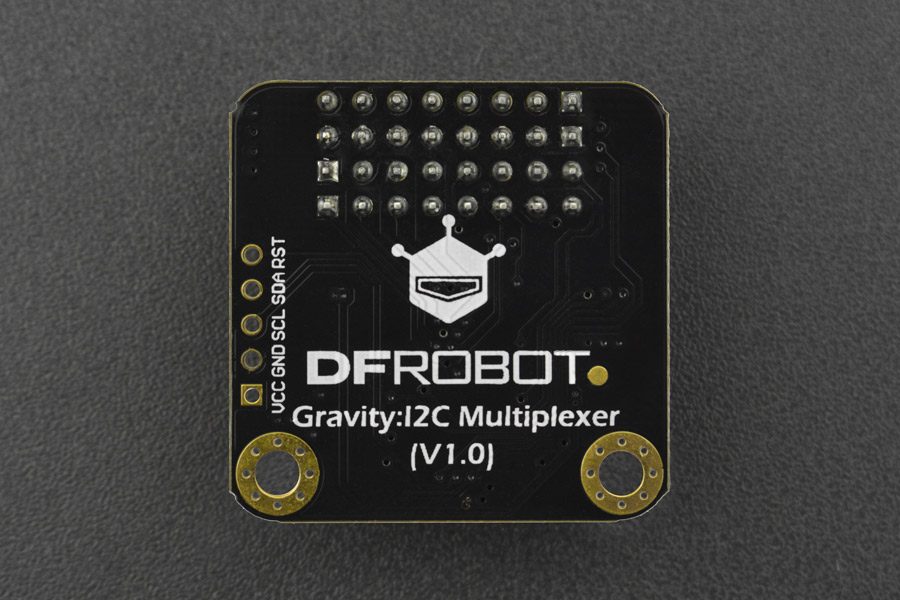

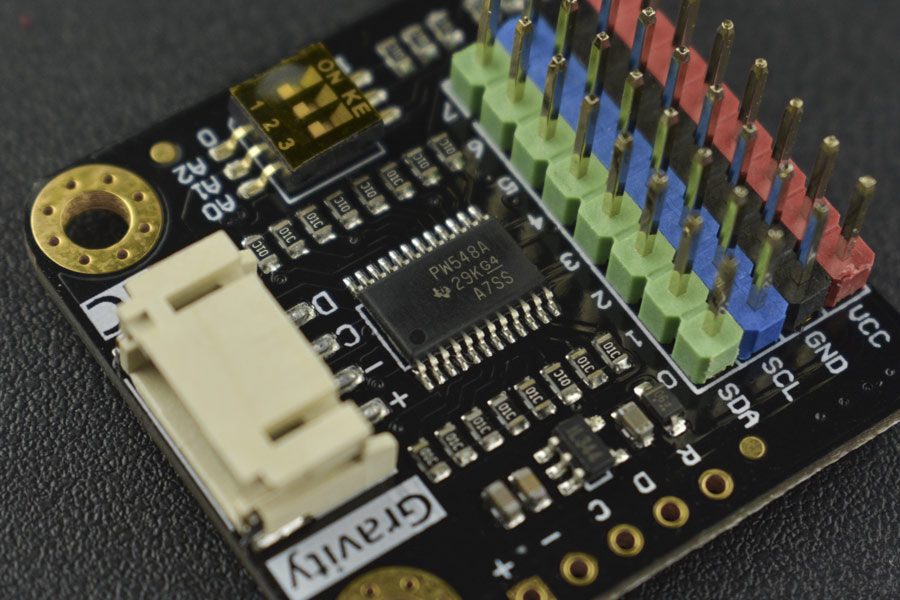

Gravità: multiplexer I2C digitale da 1 a 8 – DFR0576

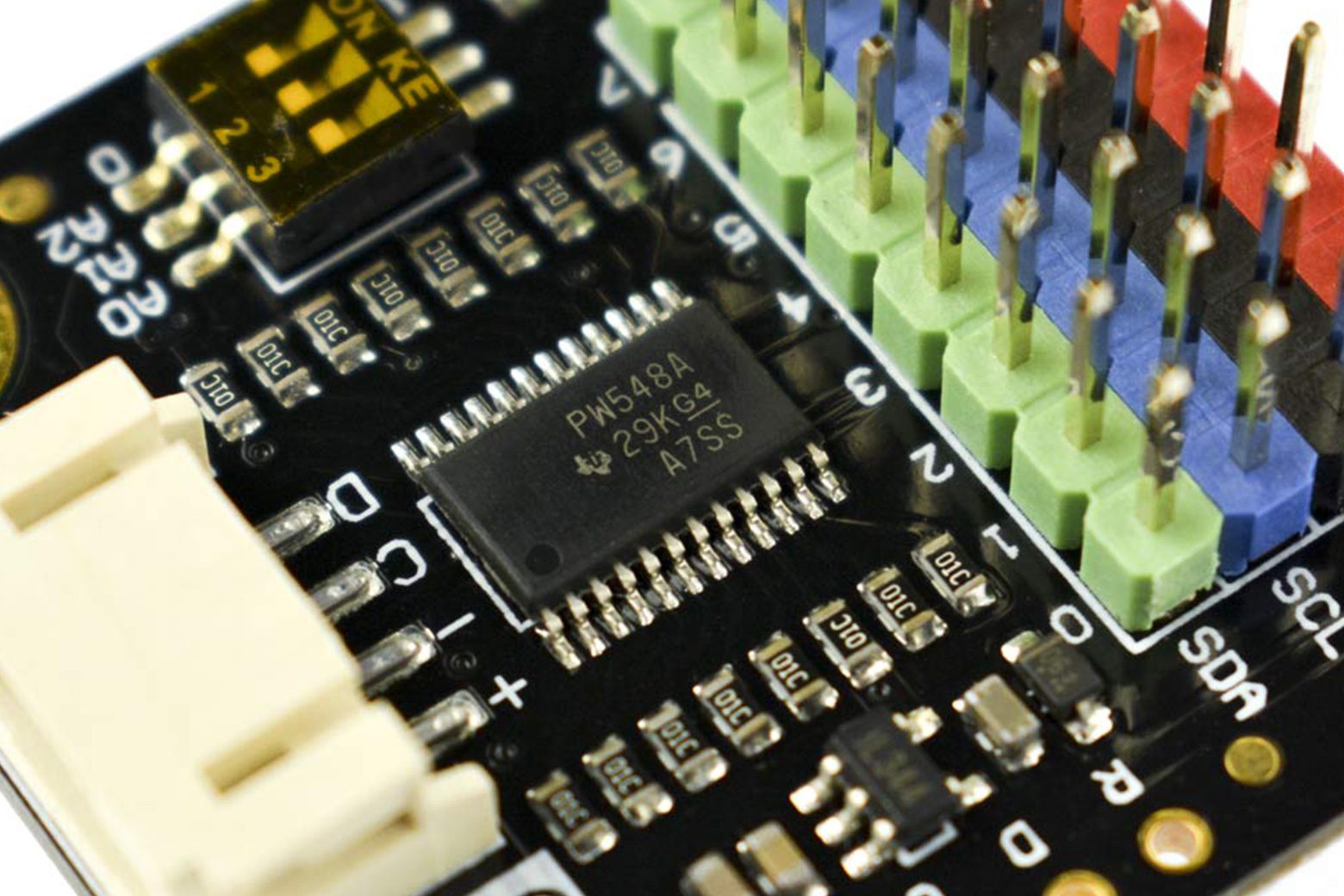

Introduzione Sulla stessa porta I2C, DFRobot Gravity: I2C Multiplexer risolve il conflitto di indirizzi e consente la normale comunicazione con più dispositivi I2C con lo stesso indirizzo. Hai appena trovato il sensore che ti serviva e vuoi collegarne due o più alla porta I2C della scheda principale, ma in seguito ti sei reso conto che hanno l’indirizzo I2C fisso! Cioè, non puoi usarli direttamente sulla stessa porta I2C! Sei sfortunato? Ora non preoccuparti! DFRobot Gravity: il multiplexer I2C può facilmente risolvere il conflitto di indirizzi sulla stessa porta I2C. Questo multiplexer I2C è facile da usare, collega e collega e non richiede saldature. 1 multiplexer ha 8 porte I2C, ciò significa che puoi collegare 8 dispositivi con lo stesso indirizzo alla stessa porta I2C tramite 1 multiplexer. L’indirizzo I2C predefinito del multiplexer è 0x70 e puoi regolarlo da 0x70 a 0x77. In teoria, potresti collegare 8 multiplexer all’indirizzo 0x70~0x77, per controllare 64 dispositivi con lo stesso indirizzo. Così potente! Presenta un’ampia tensione operativa di 3,3 ~ 5,0 V Livello digitale I2C da 3,3 V, ottimizzato per la scheda di controllo principale da 3,3 V come Raspberry Pi e compatibile anche con la scheda di controllo principale da 5 V come Arduino UNO Gravity I2C Connettore, plug and play, nessuna saldatura Selettore di indirizzo I2C integrato, l’indirizzo I2C può essere impostato Supporta la cascata di 8 multiplexer sull’indirizzo 0x70~0x77 4 pin codificati a colori intestazioni, semplici e chiare Specifiche Tensione operativa: 3,3~5,0 V Tipo connettore: PH2.0-4P Livello interfaccia: alto 3,3 V, basso 0 V Protocollo interfaccia: I2C Frequenza orologio I2C: 100K, 400K Quantità porte I2C: 8 Indirizzo I2C predefinito: 0x70 (il quadrante commuta tutto su 0) Intervallo indirizzo I2C: 0x70~0x77 Dimensione: 32*32mm / 1,26*1,26 pollici Progetti Progetto 1. Crea un timer cubo utilizzando 4 display OLED e multiplexer I2C Introduzione: Si dice che quando le persone capiscono che c’è una fine tangibile a qualunque cosa stiano facendo, saranno in grado di concentrarsi meglio su quell’attività. Questo mi ispira perché non creare un timer? E mi è capitato di avere quattro display OLED, quindi ho deciso di creare un timer cubico con durate temporali diverse visualizzate su ciascuno dei suoi quattro lati. Lista di spedizione Gravity: Multiplexer I2C digitale da 1 a 8 x1 Cavo UART/I2C a 4 pin Gravity x1 Intestazione XH2.54-5pin x1 Documenti Wiki del prodotto Altri documenti
