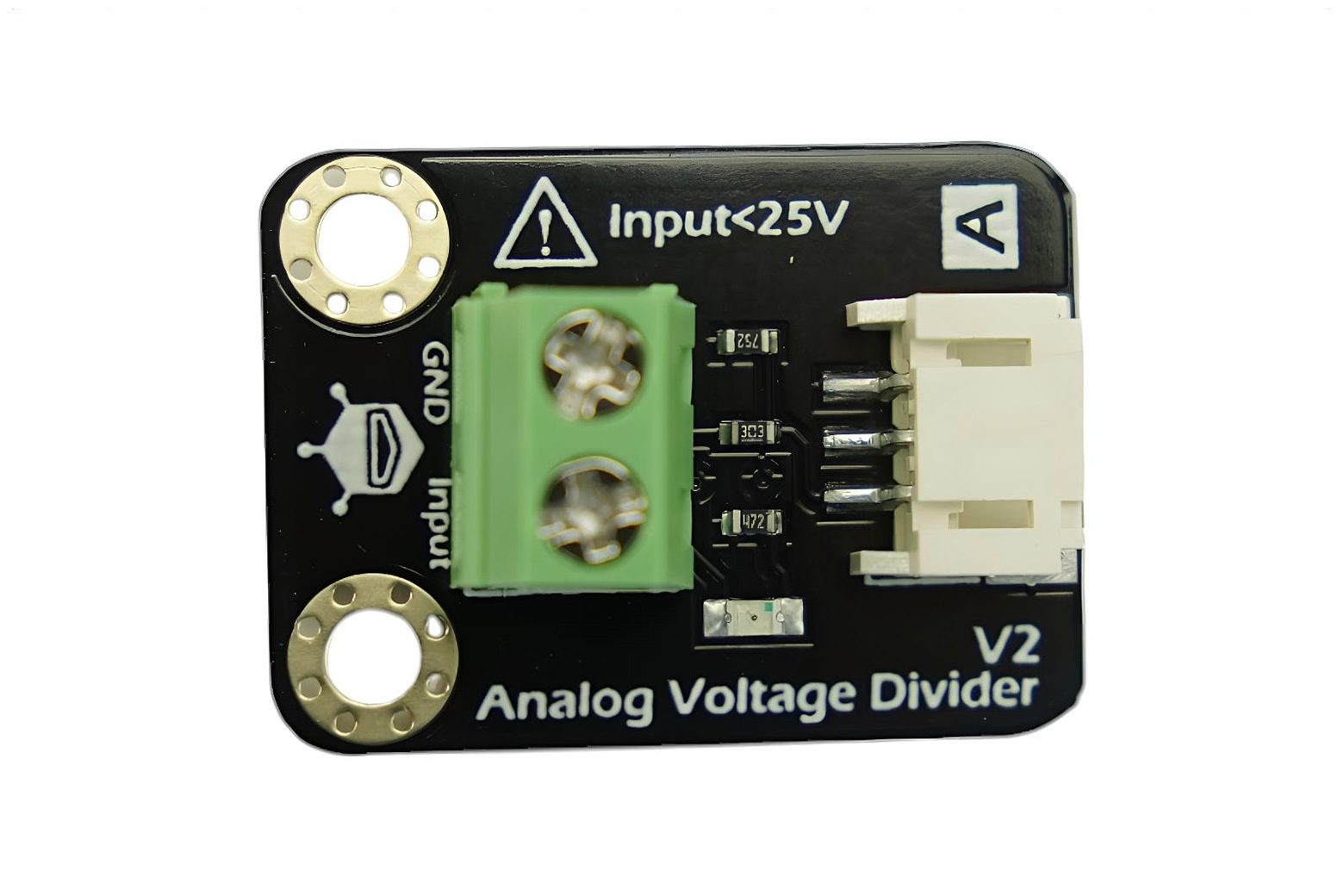

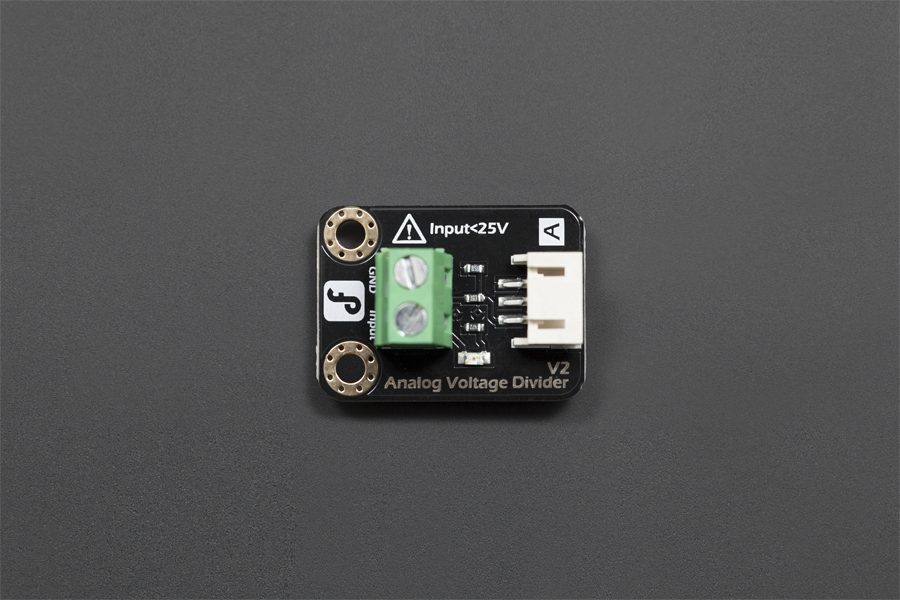

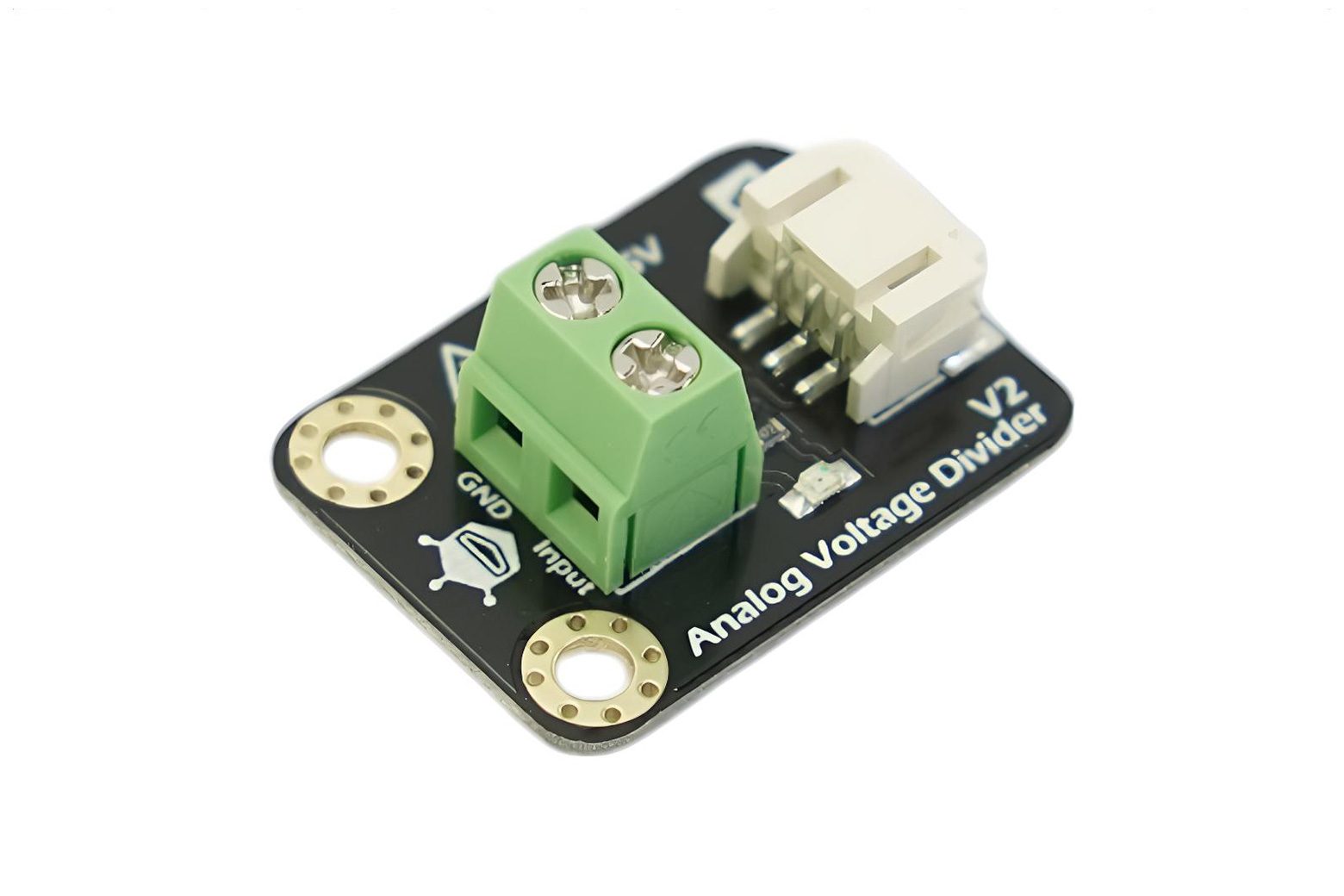

Gravità: partitore di tensione analogico V2 – DFR0051

Introduzione Il divisore di tensione analogico V2 è in grado di rilevare la tensione di alimentazione da 0,0245 V a 25 V. Questo modulo si basa sul principio del partitore resistivo. Il modulo di rilevamento della tensione consente di ridurre la tensione di ingresso di 5 volte. Poiché la tensione di ingresso analogica di Arduino è normalmente massima di 5 V, la tensione di ingresso del modulo di rilevamento della tensione analogica non può superare 5 Vx5, ovvero 25 V. Avviso: la nuova versione della mappatura dei pin della porta del sensore analogico è stata modificata con le seguenti due funzionalità. Elenco miglioramenti Ampio intervallo di tensione da 3,3 V a 5 V Struttura di assemblaggio standard (due fori da 3 mm con multipli di 5 cm come intervallo) Interfacce dei sensori facilmente riconoscibili (“A” per analogico e “D” per digitale) Icone per illustrare in modo semplice la funzione del sensore Connettore di alta qualità Superficie dorata ad immersione Specifiche Interfaccia: Analogica Tensione di ingresso (CC): massimo 25 V, minimo 0,0245 V Rileva la tensione di alimentazione fino a 25 V Dimensioni: 22×30 mm (0,87 x 1,18 pollici) Documenti Wiki Doc Schematic
