Gravità: pompa peristaltica digitale – DFR0523

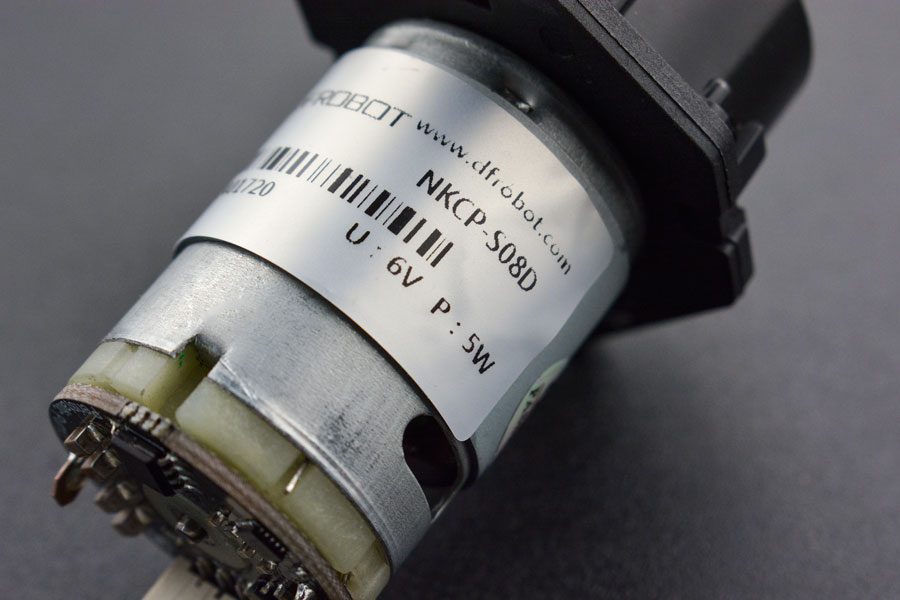

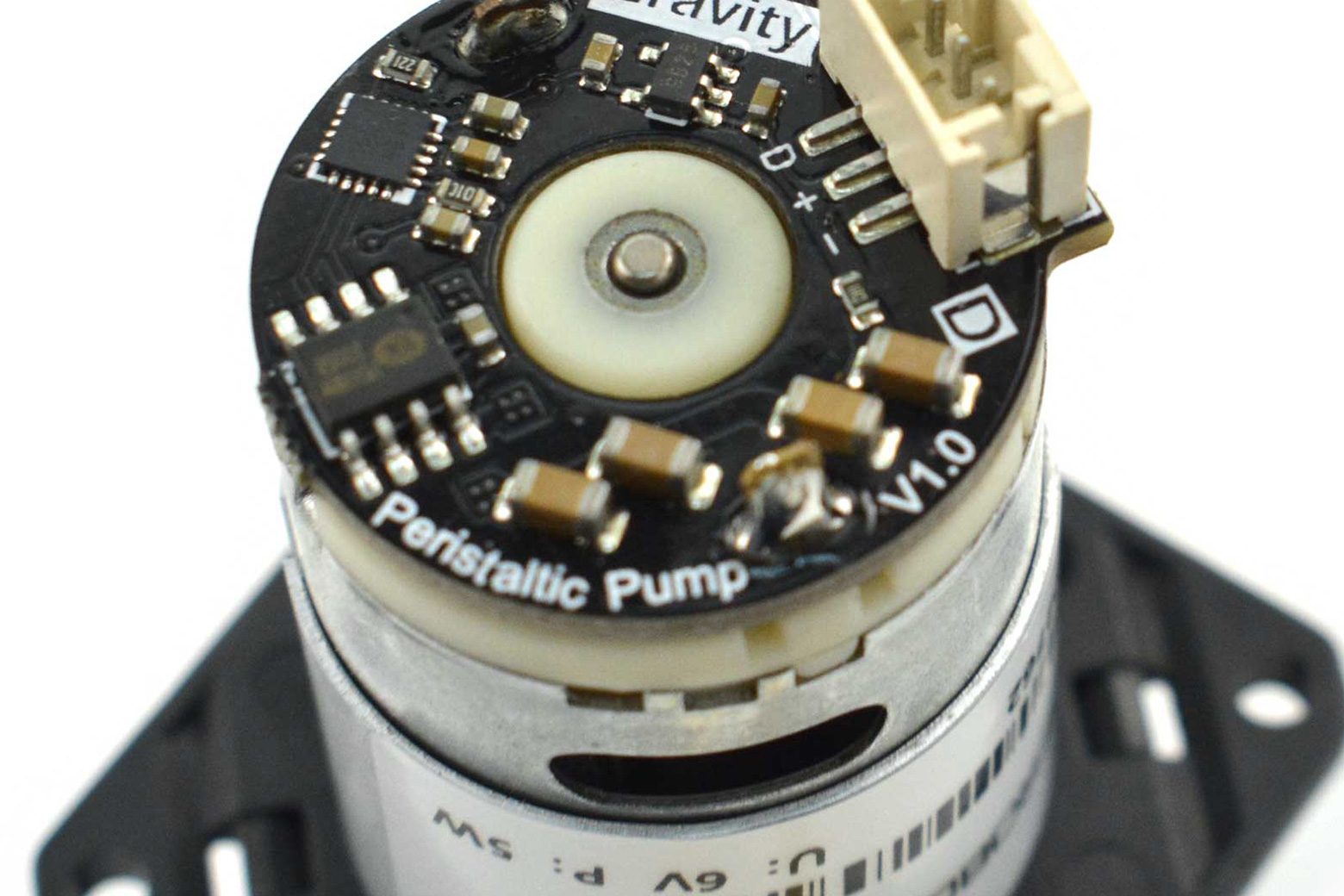

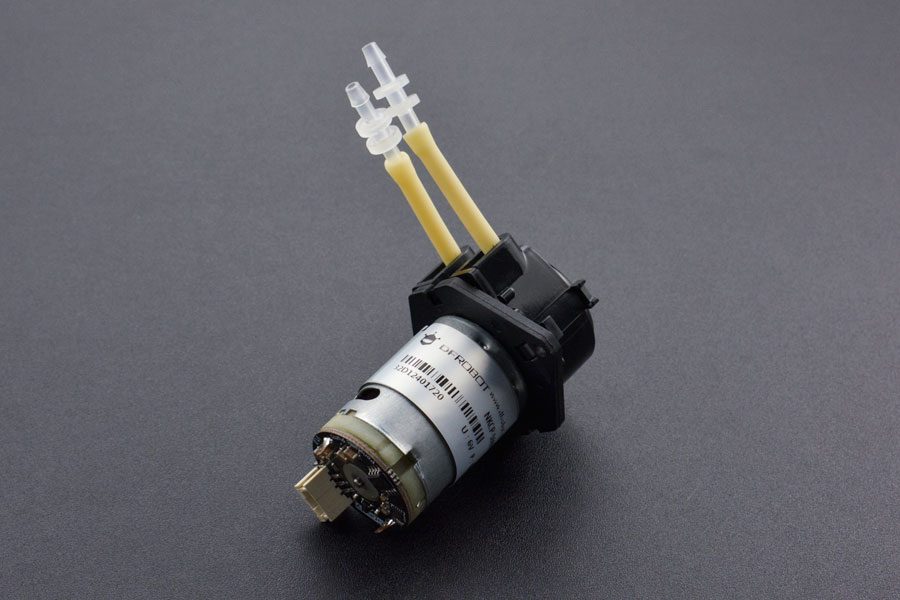

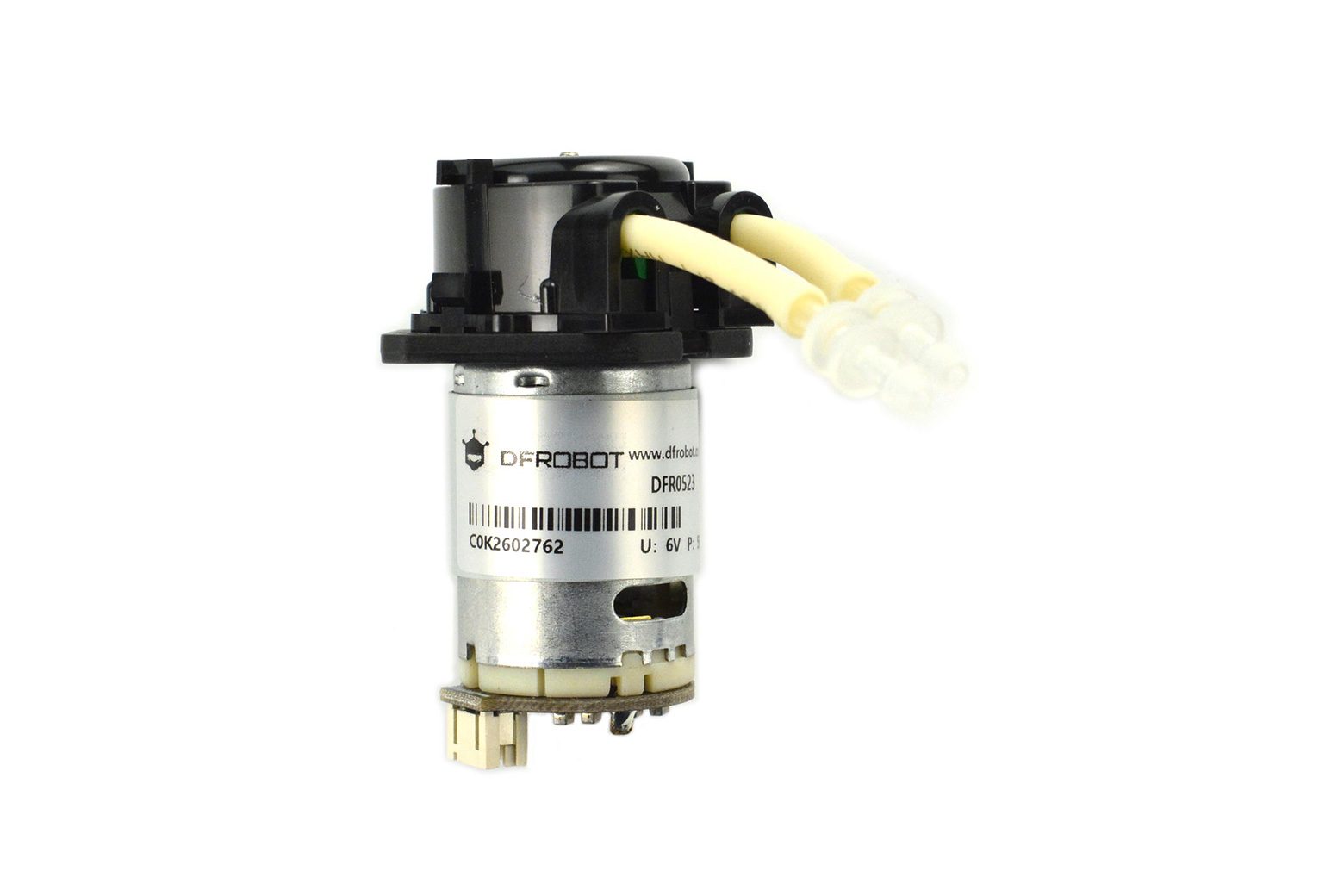

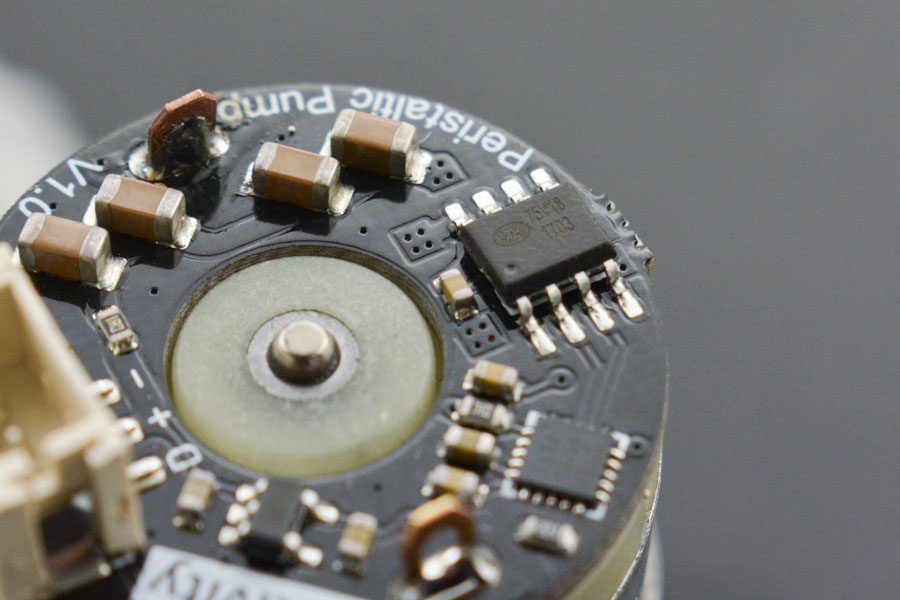

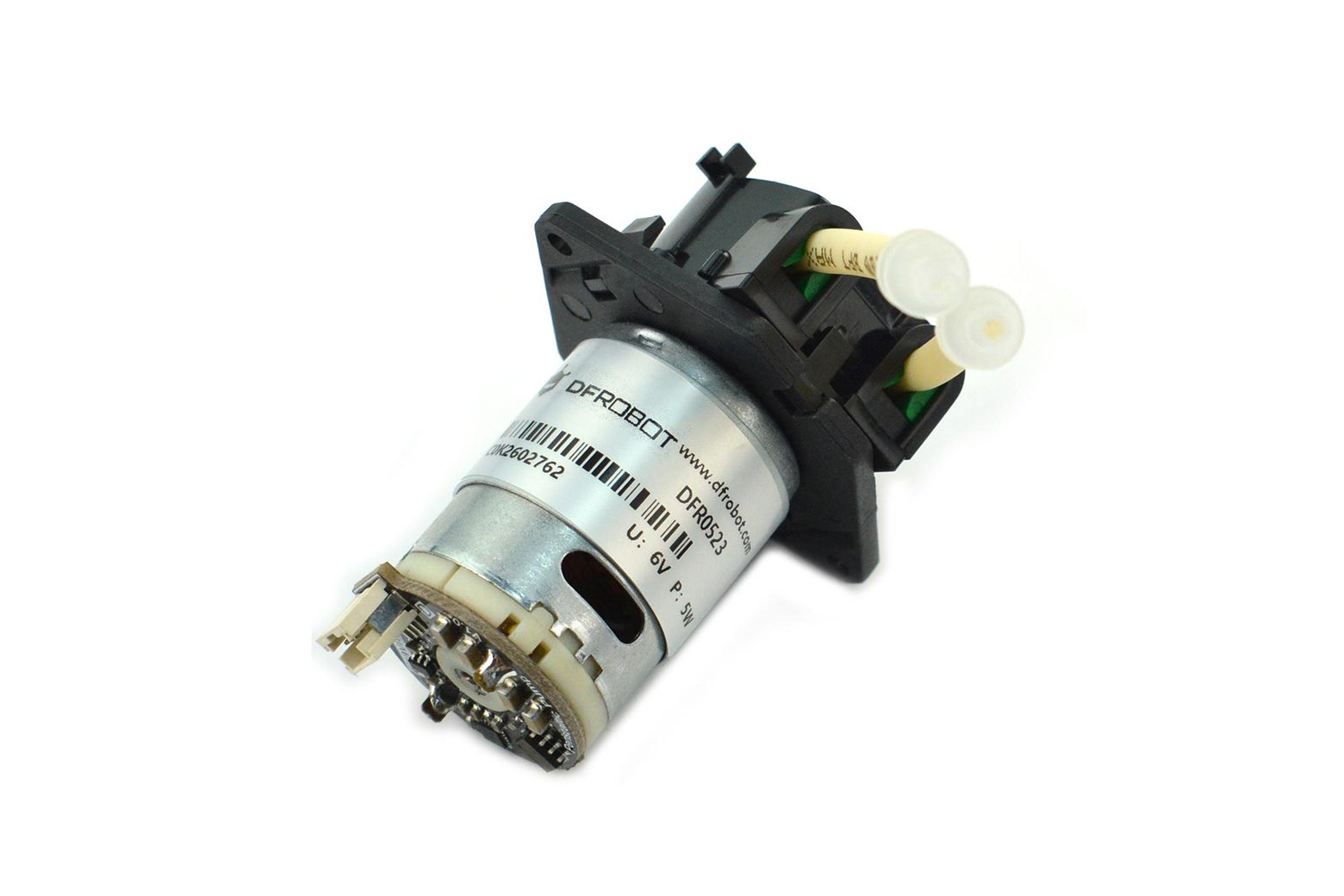

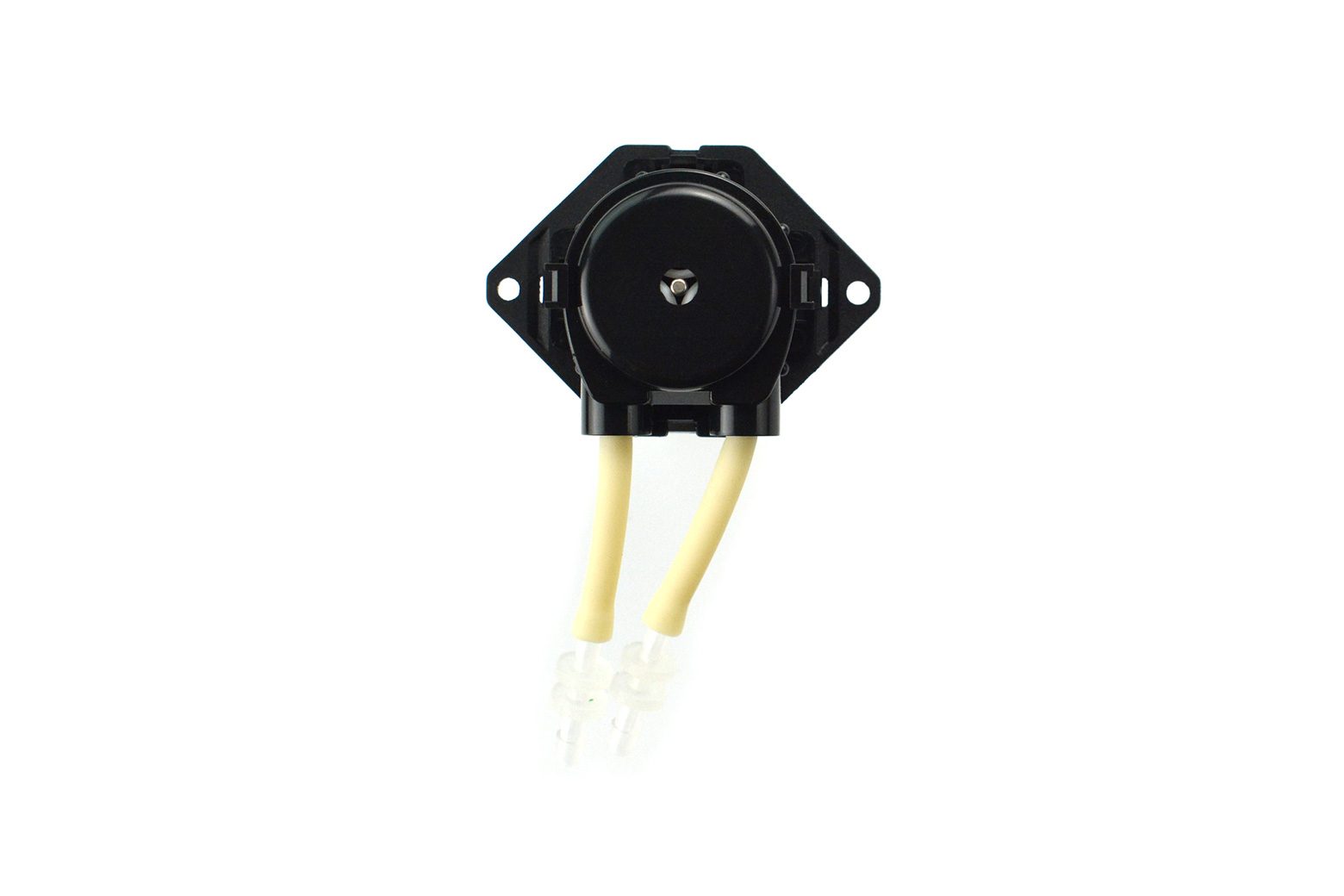

Introduzione Gravità: la pompa peristaltica digitale è un nuovo prodotto sviluppato da DFRobot. Questo è un nuovo membro dei nostri dispositivi di monitoraggio della qualità dell’acqua. È un attuatore per il sistema liquido. La pompa peristaltica DFRobot integra un driver del motore PPM sulla pompa, si tratta di un driver del motore con interfaccia Gravity (PH2.0-3P). Il segnale di controllo è compatibile con il servomotore standard, puoi utilizzare Arduino, Raspberry Pi, micro:bit e altri tipi di microcontrollori per controllarne la direzione e la velocità del flusso. Il tubo nella testa della pompa è costituito da materiale BPT, antiacido e di lunga durata. Le pompe peristaltiche sono un tipo di pompa volumetrica utilizzata per erogare piccole quantità di fluido. Il fluido è contenuto in un tubo flessibile inserito all’interno del corpo circolare della pompa. Quando il rotore gira continuamente, il fluido nel tubo verrà spremuto e trasportato dall’altra parte. In questo modo, la portata del liquido può essere facilmente controllata con precisione. (Estratto da Internet) Come una sorta di pompa dosatrice, la pompa peristaltica può essere utilizzata comodamente per la somministrazione quantitativa. Ha una vasta gamma di scenari applicativi, come esperimenti scientifici, coltura idroponica, irrigazione a goccia, piscicoltura tropicale, controllo ambientale del cilindro dei gamberetti, ecc. Un gran numero di esperimenti di titolazione può essere automatizzato con questa pompa peristaltica, come la titolazione potenziometrica, la titolazione colorimetrica basata su indicatori, la titolazione basata sul pH e così via. È molto utile migliorare l’efficienza lavorativa. D’altra parte, le pompe peristaltiche hanno anche una vasta gamma di applicazioni nell’industria alimentare, medica e di altro tipo. Realizzare una macchina da caffè automatica sarà davvero una buona idea! Pompa peristaltica Arduino Attenzione: poiché il consumo energetico del motore (circa 5 W) è un po’ elevato, è meglio aggiungere un alimentatore esterno al microcontrollore, la porta USB può fornire solo un’alimentazione di 2,5 W. Nota: a causa delle caratteristiche del materiale del tubo in gomma fluorurata, installato nella testa della pompa per un lungo periodo senza che il mezzo non funzioni nel posizionamento dell’estrusione, esiste una piccola possibilità che la parete del tubo si attacchi, con la conseguente possibilità di non riuscire ad assorbire il liquido. Se il tubo è bloccato è possibile rimuoverlo e ruotarlo manualmente per ripristinare l’elasticità del tubo della pompa. Anche se il tubo della pompa dura a lungo, finché c’è del liquido nel tubo della pompa, il problema non si verificherà. Se a causa delle caratteristiche del materiale la pompa non funziona per lungo tempo senza fluido, esiste la probabilità di slittamento. Se ciò accade, è possibile rimuovere la testa della pompa e regolare l’elasticità del tubo della pompa per garantire che ci sia liquido nel tubo della pompa per risolvere efficacemente il problema. Caratteristiche Pompa peristaltica Basso rumore, Basso costo, Struttura semplice, Facile da mantenere, Tre rotori con pulsazioni moderate, Non tossico e privo di inquinamento Scheda driver Connettore digitale Gravity 3Pin, plug and play Segnale di controllo Servo PPM, guida facilmente e compatibile con Arduino, Raspberry Pi, micro: bit e altri controller. Specifiche Tensione di ingresso scheda driver: 5 V-6 V Corrente operativa continua massima: 1,8 A Corrente di picco: 2,5 A Corrente di riposo: <1 mA (nessun ingresso segnale PPM) Risoluzione segnale PPM: 1us Ampiezza impulso positivo del segnale PPM: 500us-2500us Intervallo larghezza impulso avanti: 500us-1400us (500us: velocità massima in avanti) Intervallo larghezza impulso di arresto: Intervallo larghezza impulso invertito 1400us-1600us: 1600us-2500us (2500us: velocità massima invertita) Frequenza PPM: 50 Hz (segnale di controllo servo) Connettore: Gravity PH2.0-3P Dimensioni: 27,4 x 28,7 mm/1,08 x 1,13 pollici Motore della pompa peristaltica: Motore CC Tensione nominale: 6 V Potenza nominale: Materiale tubo da 5 W: Specifiche tubo BPT: diametro interno 2,5 mm, diametro esterno 4,5 mm Materiale testa pompa: tecnopolimeri Pulsazione: tre rulli, piccola pulsazione Flusso: ≥45 ml/min Condizioni di lavoro: temperatura ambiente 0 ~ 40 ℃, umidità relativa <80% Elenco di spedizione Gravità: pompa peristaltica digitale con driver motore PPM x1 Cavo sensore digitale x1 Tubo in silicone (1 m) x1 Cilindro graduato in plastica da 10 ml x1 Documenti Prodotto Codice wiki Risorse Progetti Progetto. Hyduino – La coltura idroponica automatizzata con Arduino La coltura idroponica consente di coltivare piante senza l’uso di un mezzo sporco tradizionale, utilizzando una soluzione acquosa ricca di sostanze nutritive. Ciò è particolarmente utile per quelle persone che hanno aree limitate nel proprio giardino in cui coltivare. Elenco dell’hardware: Pompe peristaltiche Arduino Mega 2560 (2) Pompa normale Sonda elettrodo pH e connessione alla soluzione Arduino pH Up/Down Moduli relè 5 V per Arduino Elettrovalvola 12 V DHT11 o DHT21 o DHT22 Sensore di umidità/temperatura Sensore fotosensibile per tagliere Arduino Vari fili Luci di coltivazione (le mie sono a LED) Prese per luci di coltivazione Schermo LCD TFT da 3,2″ + touch screen (di solito ha un lettore di schede SD sul retro it) Interruttore a galleggiante con sensore del livello dell’acqua (2) Modulo orologio in tempo reale I2C RTC DS1307 AT24C32 Alimentatori da 9 V e 12 V Vasi per coltura idroponica (sto usando vasi da 10 – 3 pollici per questo) Tubo e raccordi in PVC da 1 pollice + Tubo di scarico e raccordi
