Gravità: protezione motore 2x2A per Arduino Twin – DRI0017

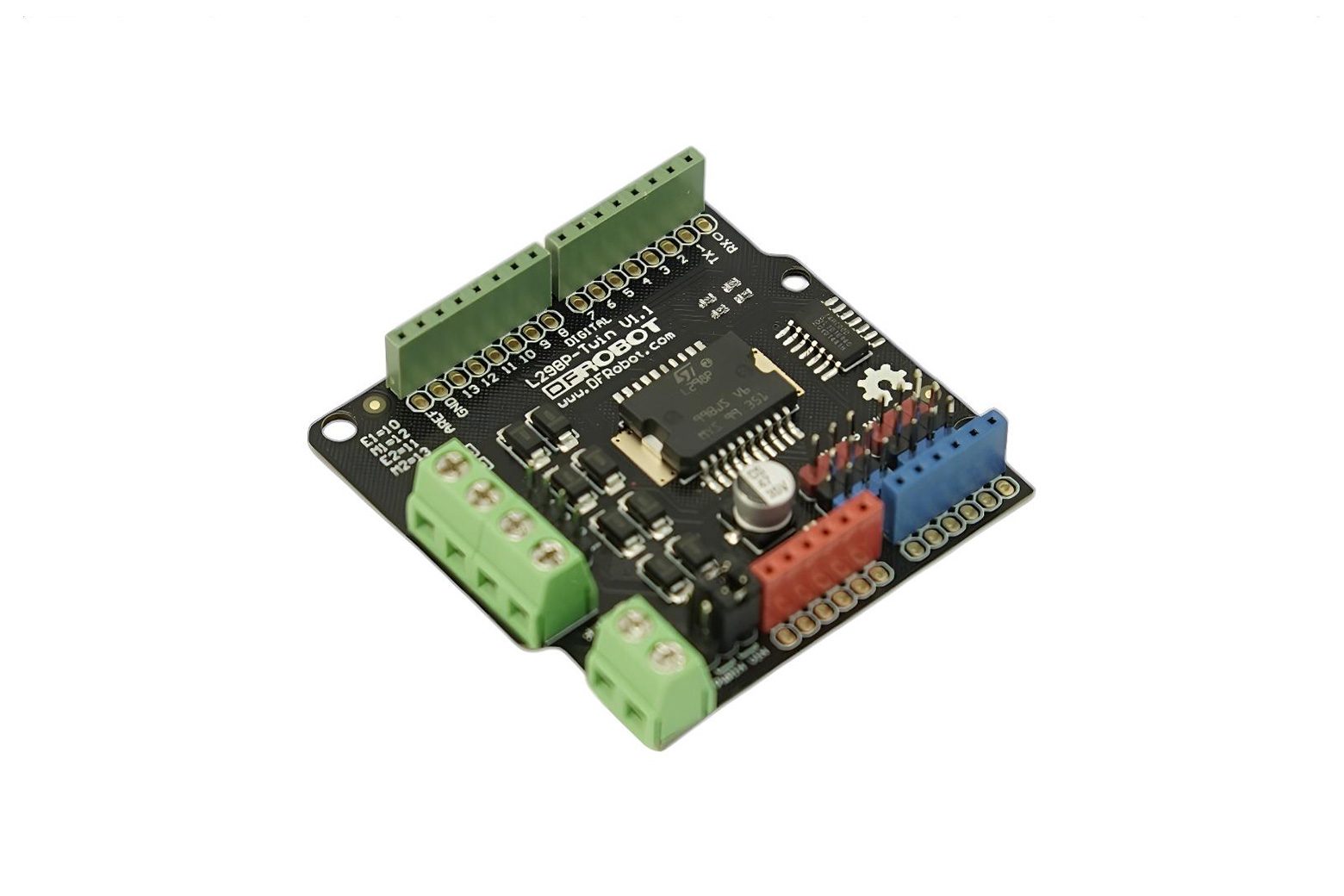

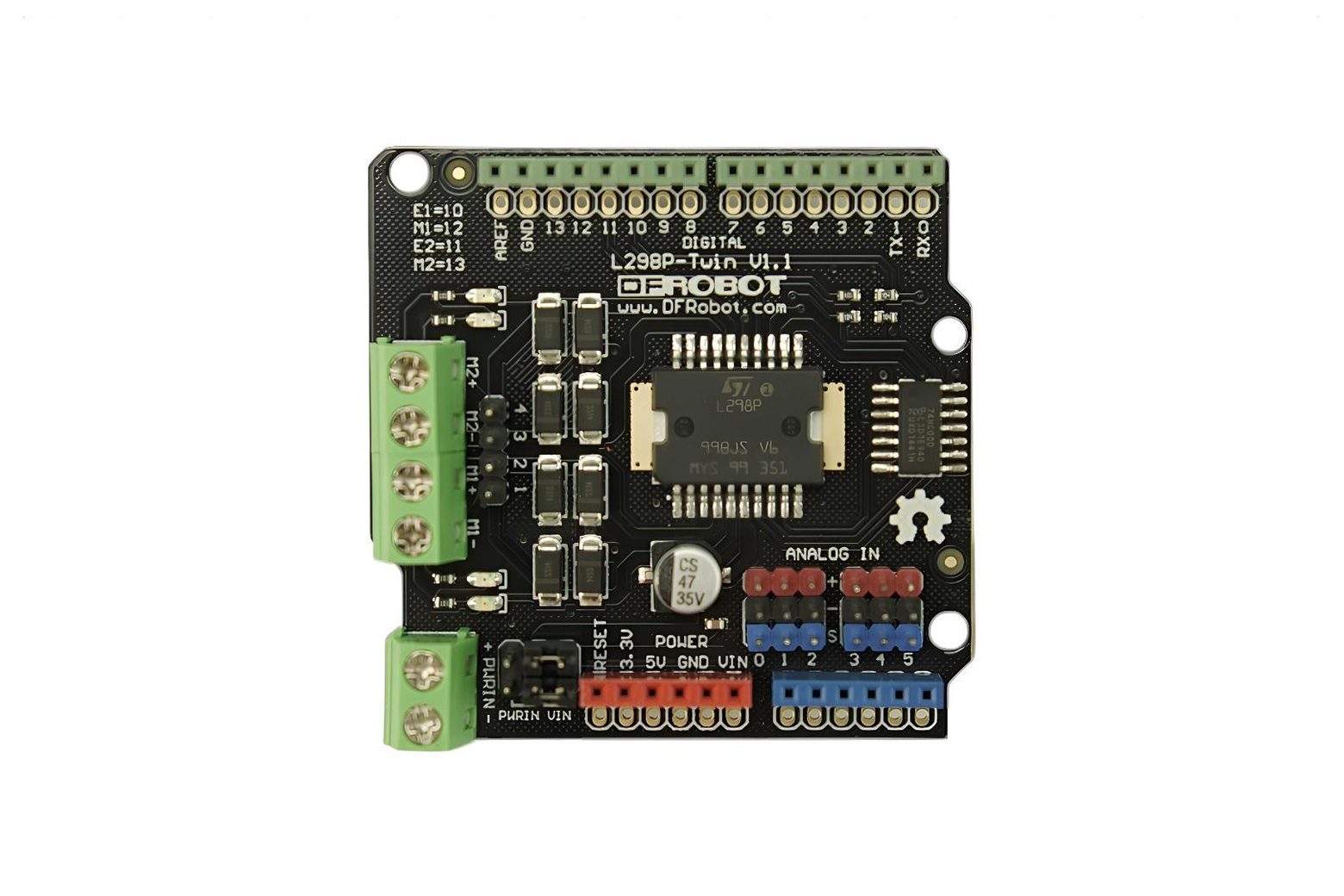

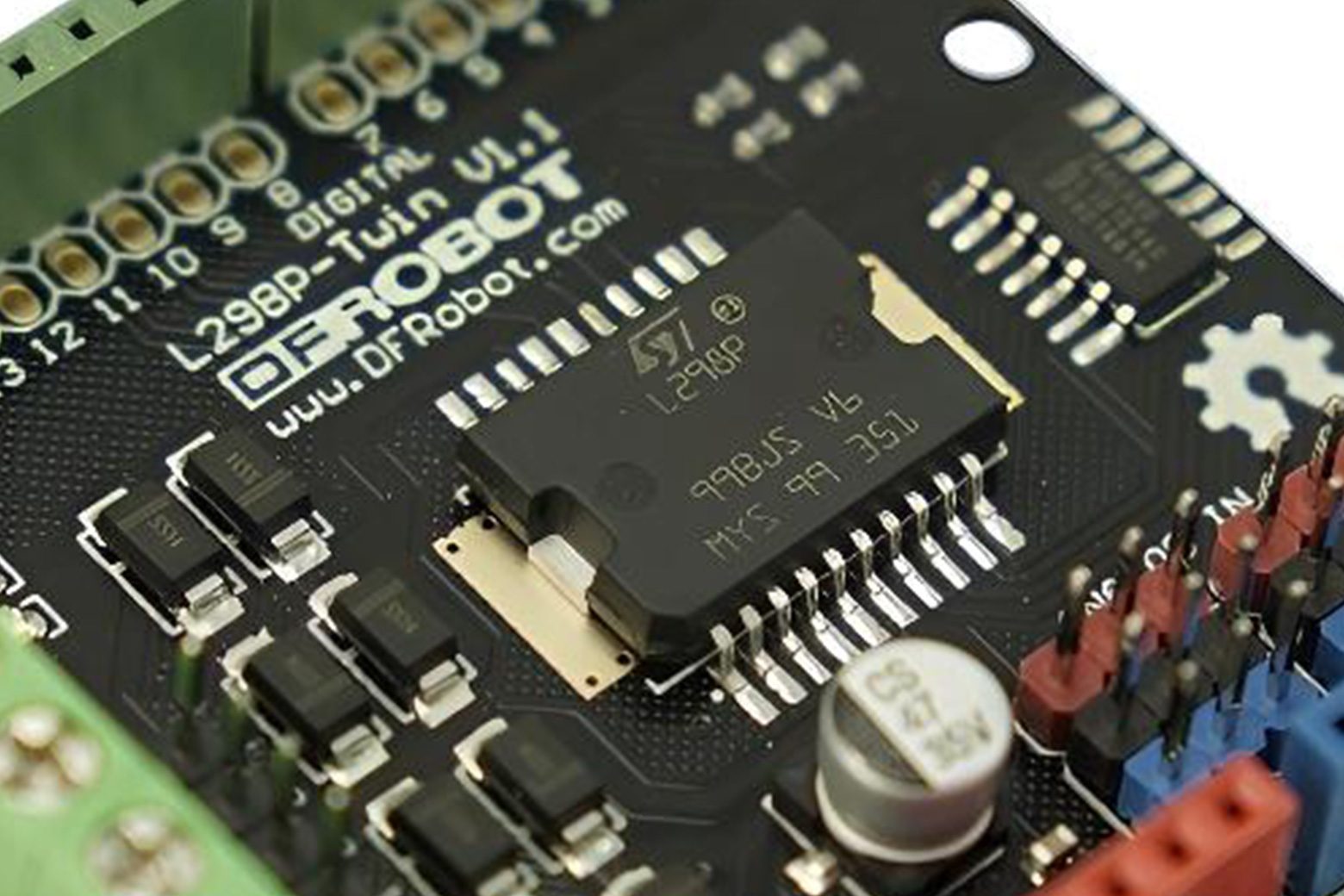

Introduzione La famiglia di prodotti Arduino è un’ottima piattaforma di apprendimento per l’elettronica, la programmazione e la robotica. Ma la maggior parte dei progetti, ad un certo punto, richiedono mobilità. Questo scudo per motore Arduino consente ad Arduino di pilotare motori CC a due canali. Utilizza un chip L298P che fornisce corrente di uscita fino a 2 A per ciascun canale. Posiziona questo scudo sul controller e aziona i motori con requisiti di potenza più elevati. A seconda del motore scelto, puoi renderlo veloce o gestire un carico utile maggiore. Questo Motor Shield compatibile con Arduino (2A) utilizza il chip L298P che consente di pilotare due motori CC da 7-12 V con una corrente massima di 2 A. Questo scudo può essere montato direttamente su Arduino Uno R3 e standard e Arduino Mega. Il controllo della velocità si ottiene tramite PWM convenzionale che può essere ottenuto dai pin 10 e 11 dell’uscita PWM di Arduino. La funzione di abilitazione/disabilitazione del controllo del motore è segnalata dai pin digitali 12 e 13 di Arduino. Lo scudo del motore può essere alimentato direttamente da Arduino o da una fonte di alimentazione esterna. Si consiglia vivamente di utilizzare un’alimentazione esterna per alimentare la protezione del motore. Motor Shield 2x2A per Arduino Twin Progetti correlati: come costruire una ventola di raffreddamento intelligente con Arduino? Compatibile con: Arduino UNO Arduino UNO R3 Specifiche Arduino Mega 1280/2560 Tensione azionata dal motore: da 4,8 V a 35 V Corrente di uscita: fino a 2 A/canale Dissipazione di potenza totale: 25 W (T=75 ℃) Struttura comandata: driver a doppio ponte intero Porta di alimentazione comandata: terminale di alimentazione esterno o VIN da Arduino Porta di uscita comandata: terminali a vite a 2 canali o intestazioni PIN maschio Porta di controllo: 4 digitali compatibili TTL segnali (Digitale 10-13) Temperatura di funzionamento: da -25 ℃ a 130 ℃ Dimensioni schermo: 56×57 mm (2,20×2,24″) Documenti Wiki (Schermo motore 2A per Arduino Twin)) Scheda tecnica schematica Lista di spedizione Schermatura motore 2A per Arduino x1
