Gravità: protezione sensore IO per Arduino Mega Due – DFR0165

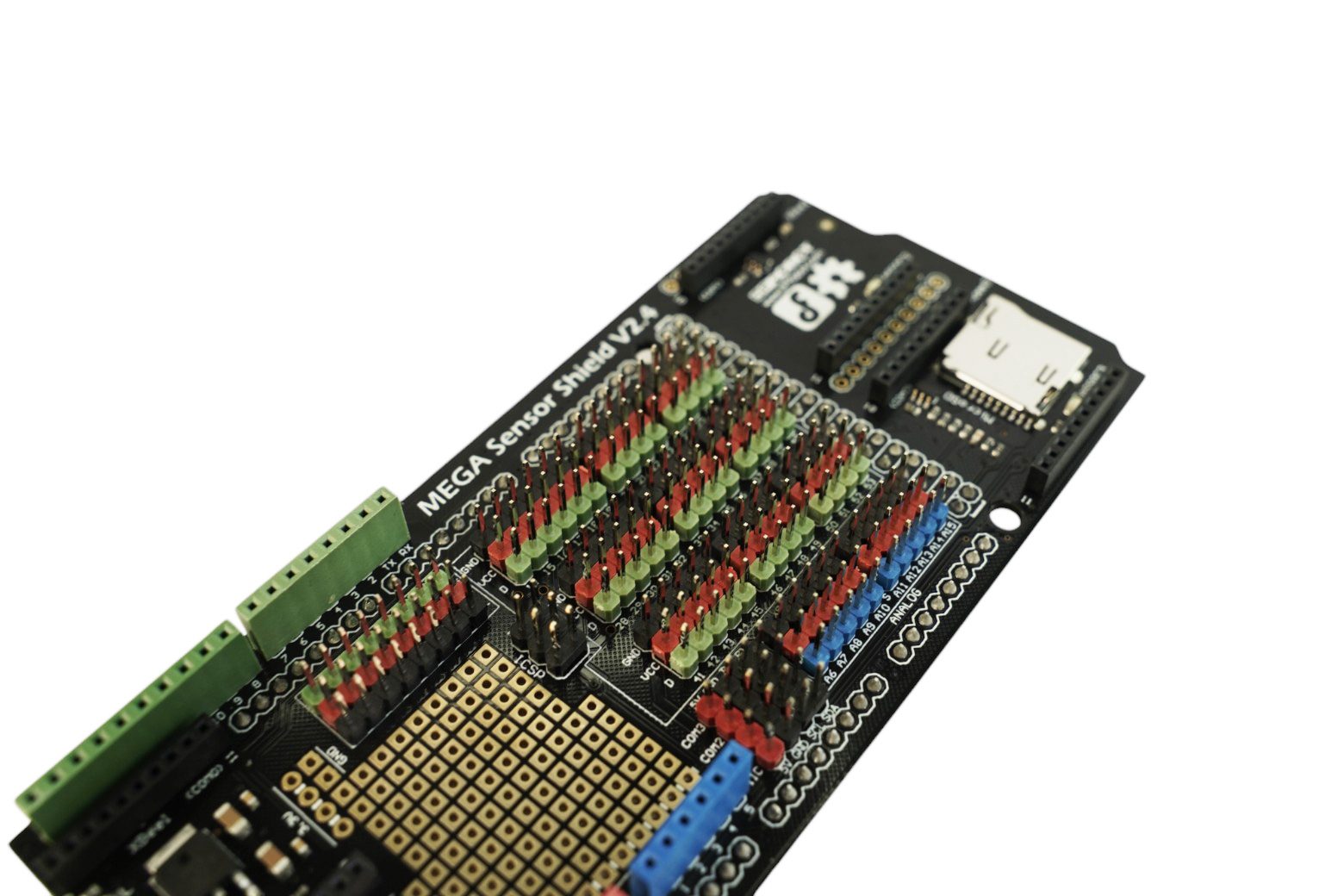

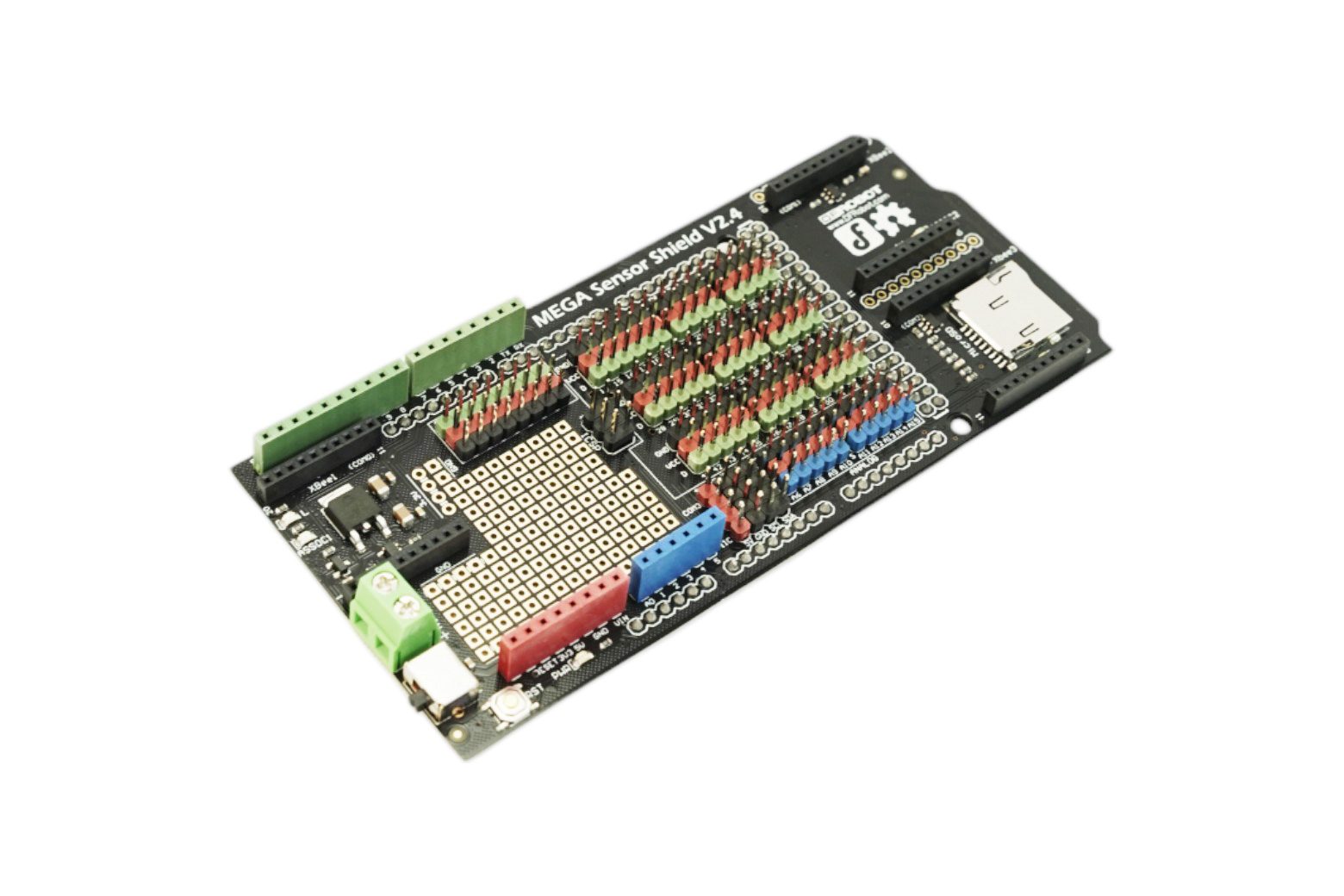

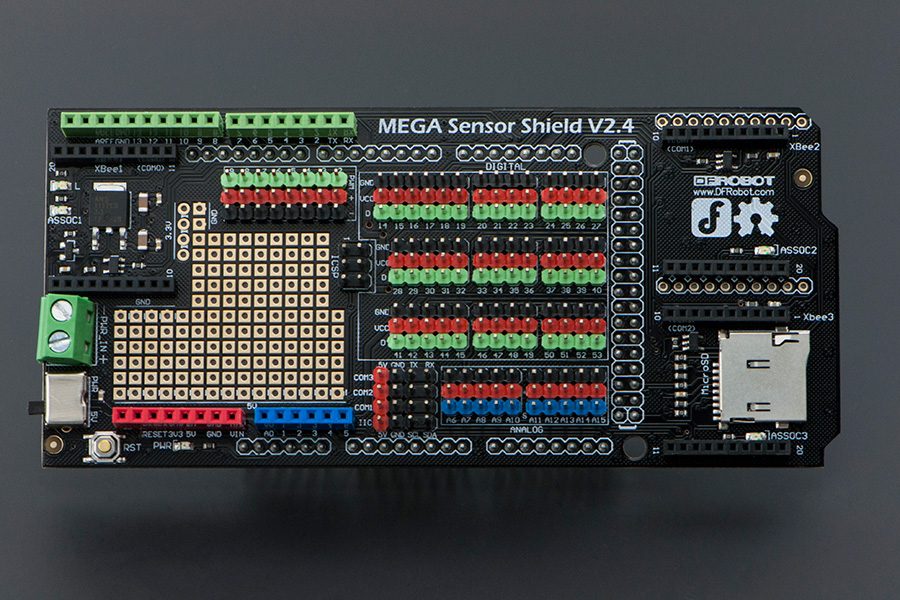

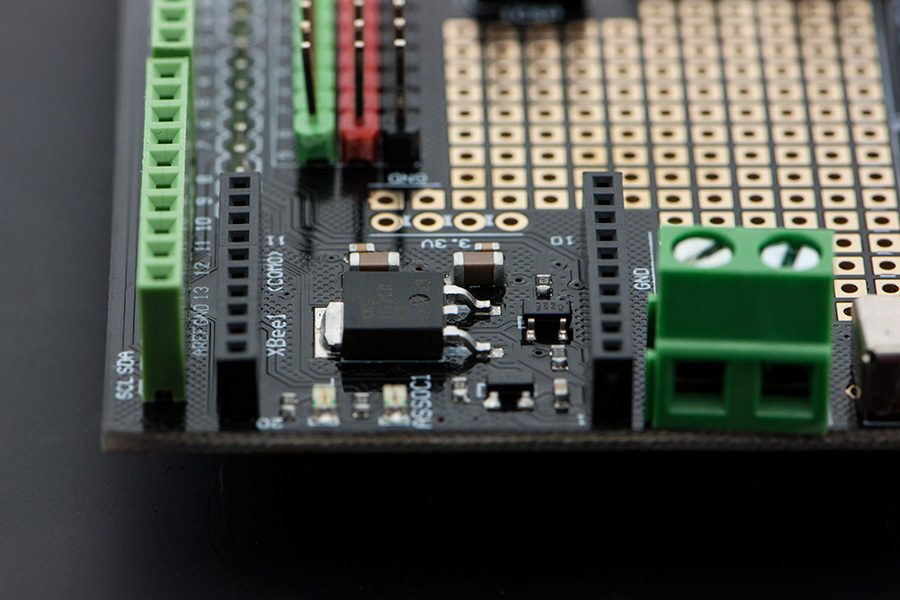

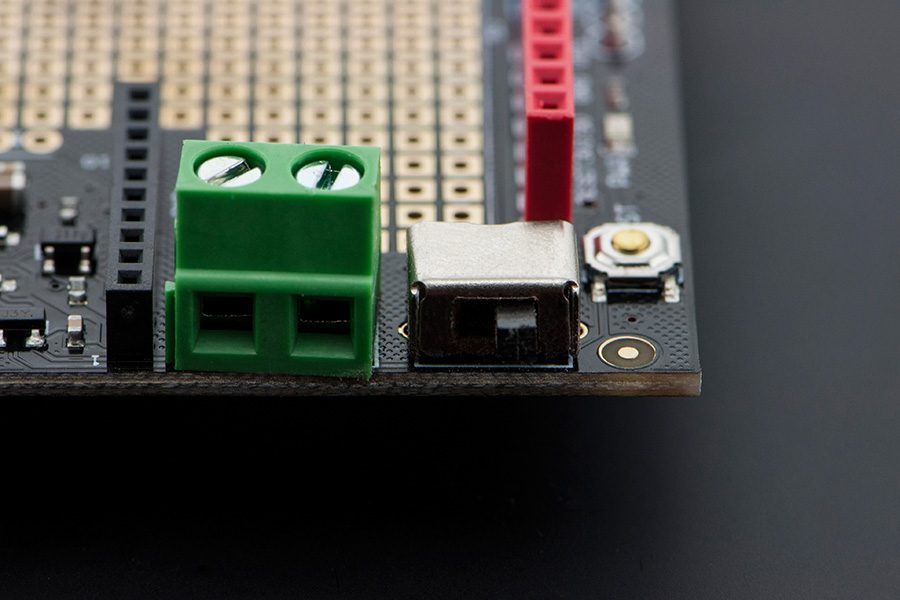

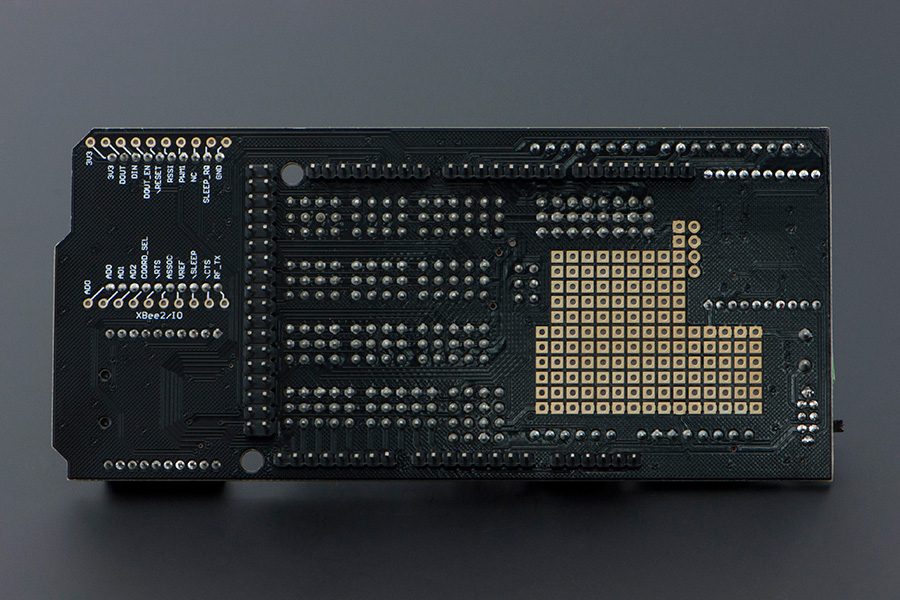

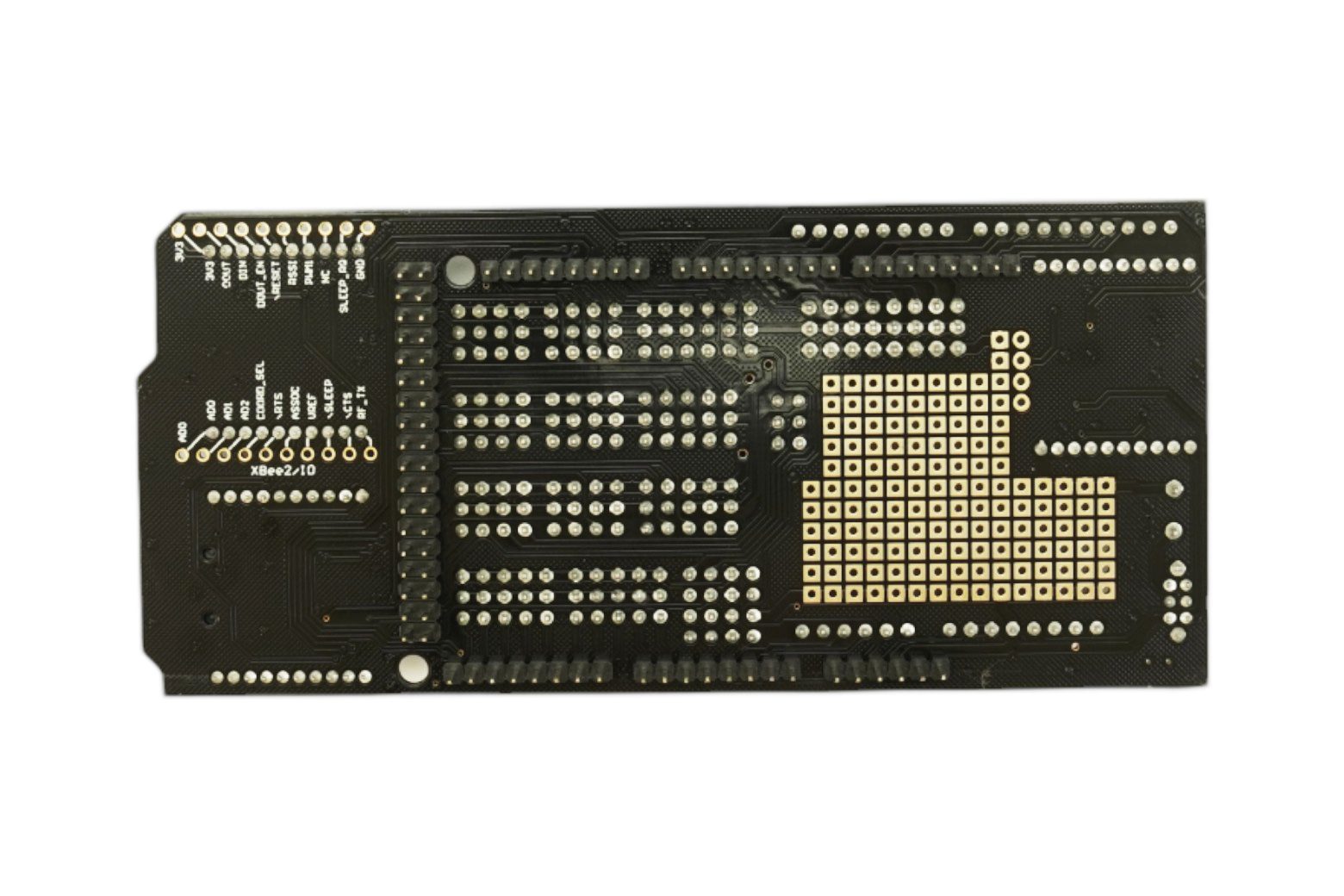

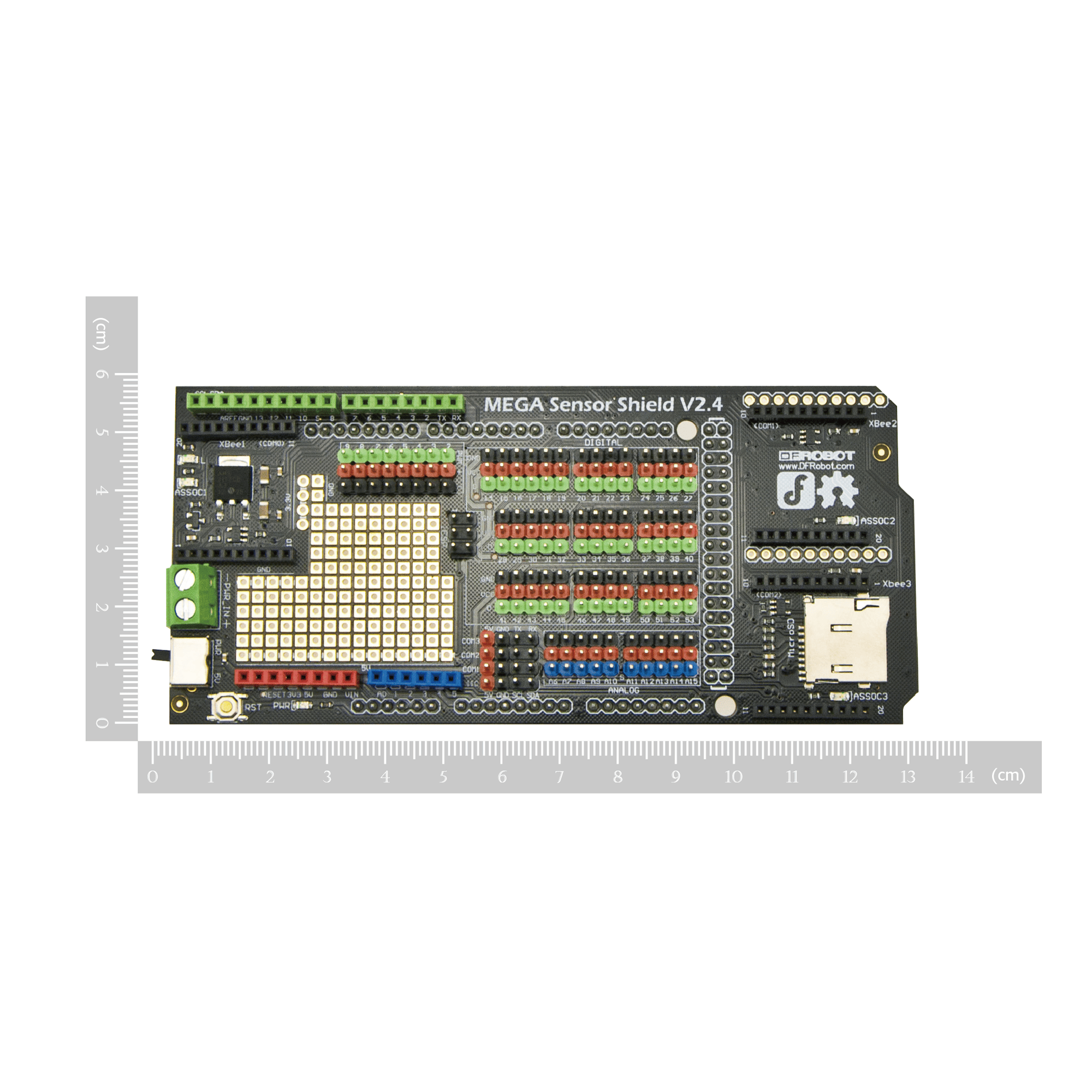

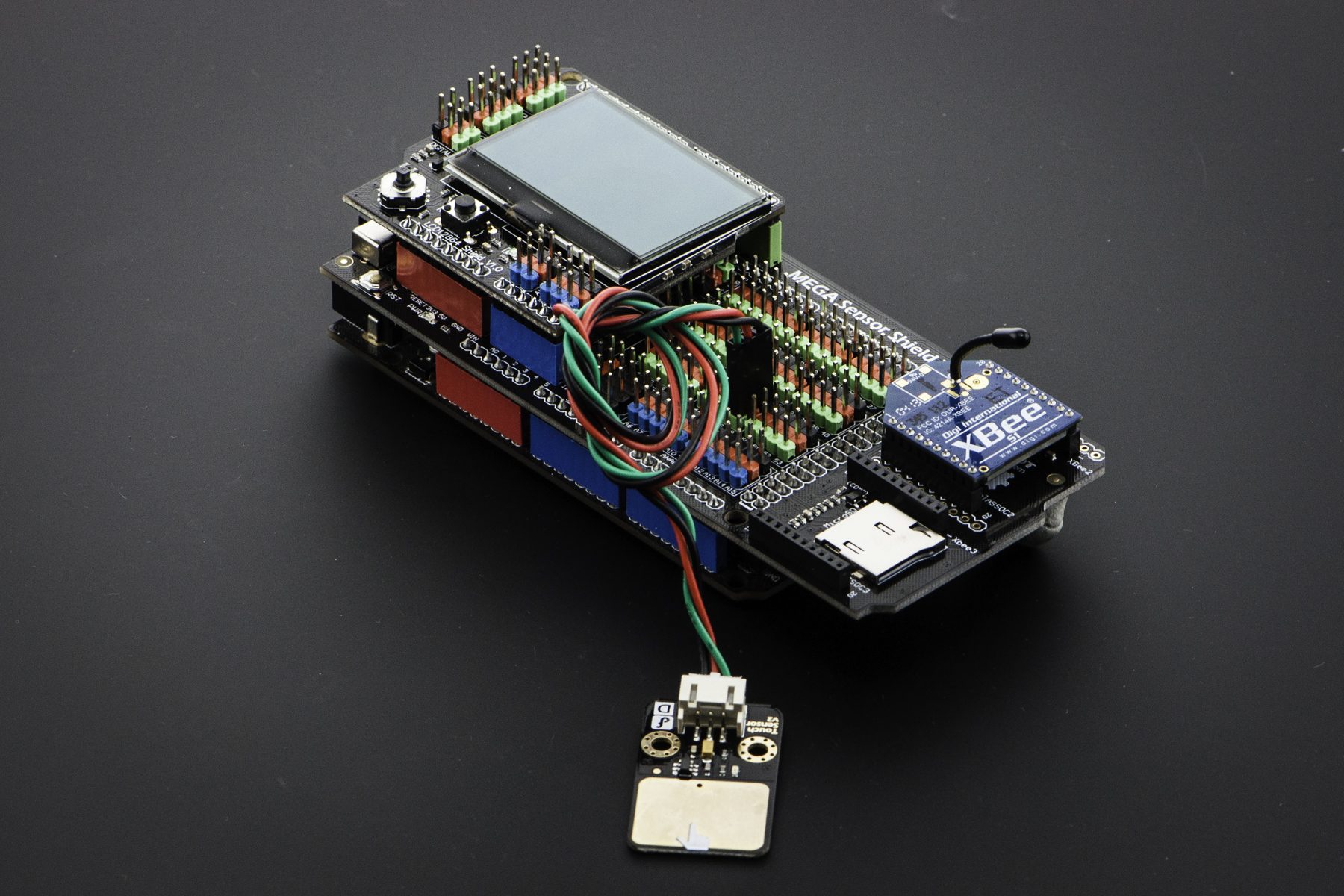

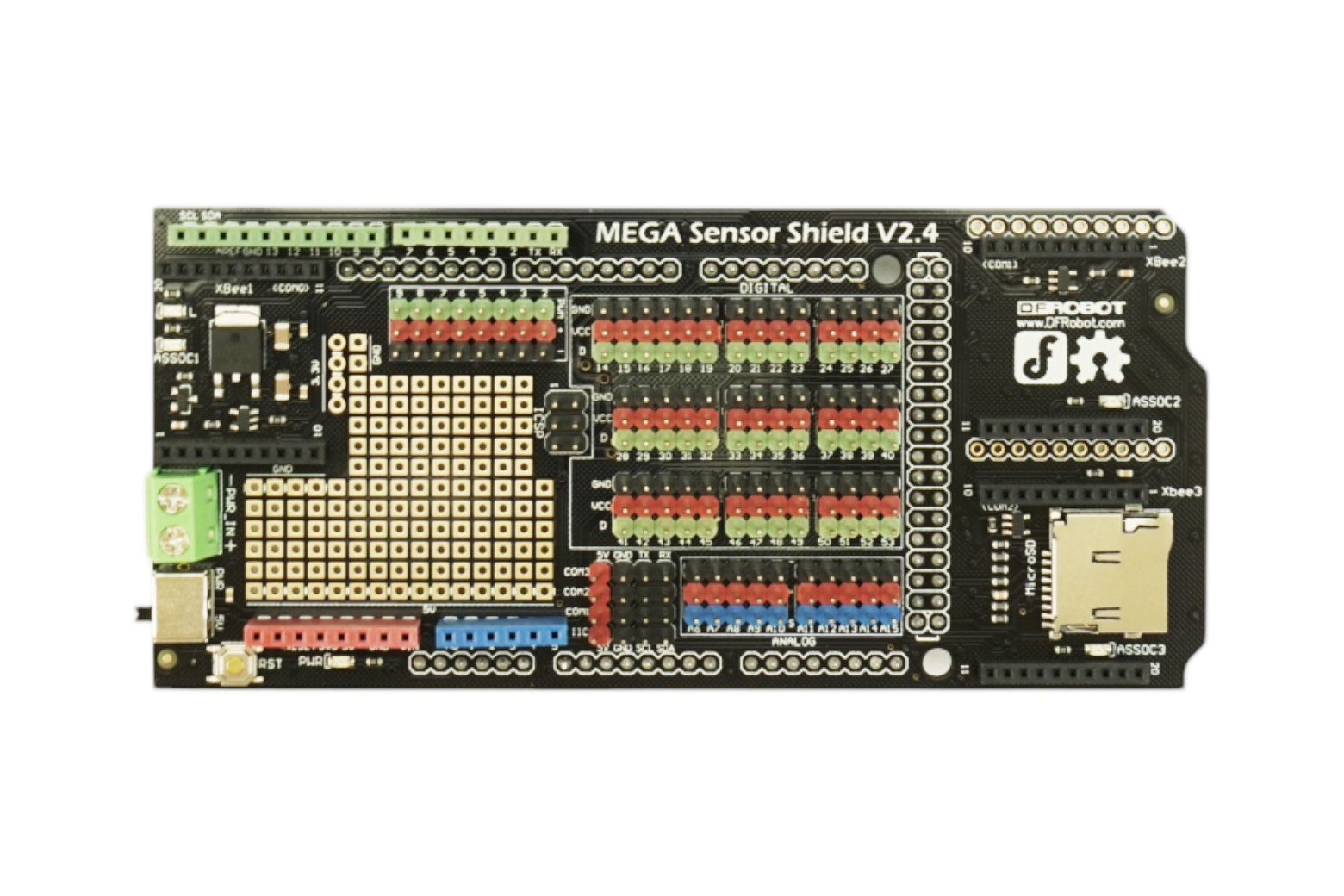

Introduzione Dì addio ai cavi disordinati e al collegamento/scollegamento incompetente! Questo Sensor Shield è un potente scudo di espansione per Arduino Mega Due. È abbastanza grande da contenere fino a 3 slot Xbee, 1 slot microSD e connettori Shield per la maggior parte degli Shield Arduino sul mercato. Inoltre, abbiamo aggiunto anche un’area di prototipazione per comodità e adattabilità per progetti personalizzati. I breakout per i pin digitali vanno da 14 a 53, i pin analogici da 6 a 15 e i pin PWM da 2 a 9. Tutti i pinout sono un’interfaccia Gravity che consente il plug-play dei sensori della serie Gravity. E la piedinatura standard di Arduino UNO è riservata per impilare più Arduino Shield. Questo scudo può davvero essere un importante hub di comunicazione o “nave madre” per i tuoi progetti Arduino, robot o IOT. Ogni presa Xbee è collegata a un pin diverso. La presa Xbee 1 è collegata alla porta seriale principale. Mentre il socket Xbee 2 su Serial1() e il socket Xbee 3 su Serial2() sull’IDE Arduino. La scheda ha un regolatore di tensione integrato per 3,3 V, un comodo pulsante di ripristino nella parte superiore e il LED standard integrato che è possibile utilizzare per test o debug. Un connettore di alimentazione esterno per i servi, come in altri prodotti di questa famiglia. Se hai bisogno di alimentare una vasta gamma di servi, usa i terminali a vite per collegare l’alimentatore e pilotalo direttamente dal tuo Mega. La microSD sarà fantastica se hai intenzione di monitorare i sensori per la ricerca e la raccolta di dati per i tuoi algoritmi, aumentare le prestazioni dei tuoi sistemi automatici con i dati accumulati. Specifiche Compatibile con la maggior parte degli Shield Arduino Compatibile con le schede Arduino Mega / DFRobot megaADK / Arduino megaADK Pin di connessione TTL estesi per quattro porte seriali L’area di prototipazione DIP semplifica l’aggiunta di più moduli o componenti elettronici 3 slot Xbee 1 slot microSD Interruttore di alimentazione tra Arduino Mega o esterno Dimensioni: 125 x 57 mm (4,92×2,24″) Elenco di spedizione Arduino Mega Sensor Shield x1 Documenti Wiki Schematic V2.4 Layout File SVG (donato di StephenParry)
