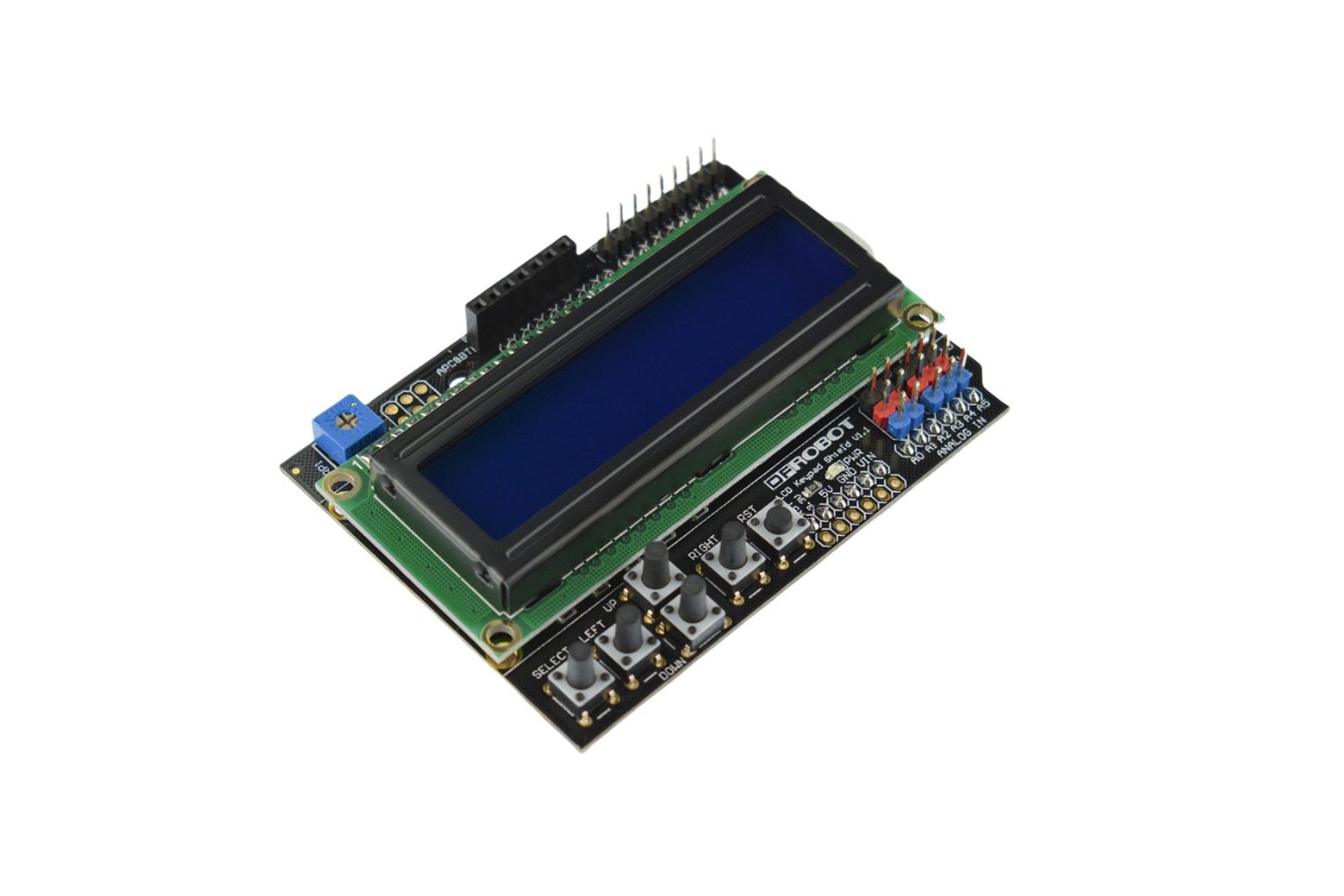

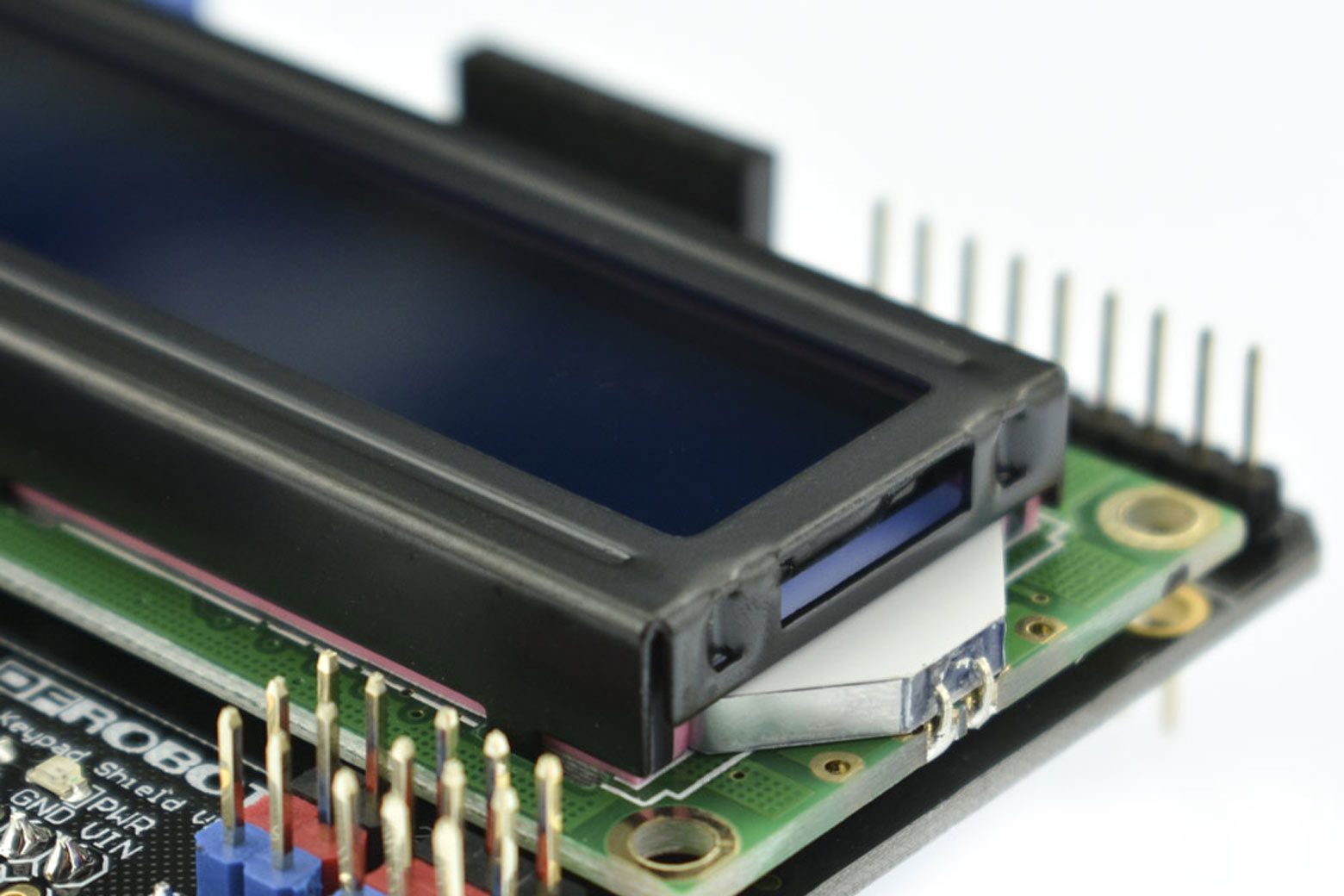

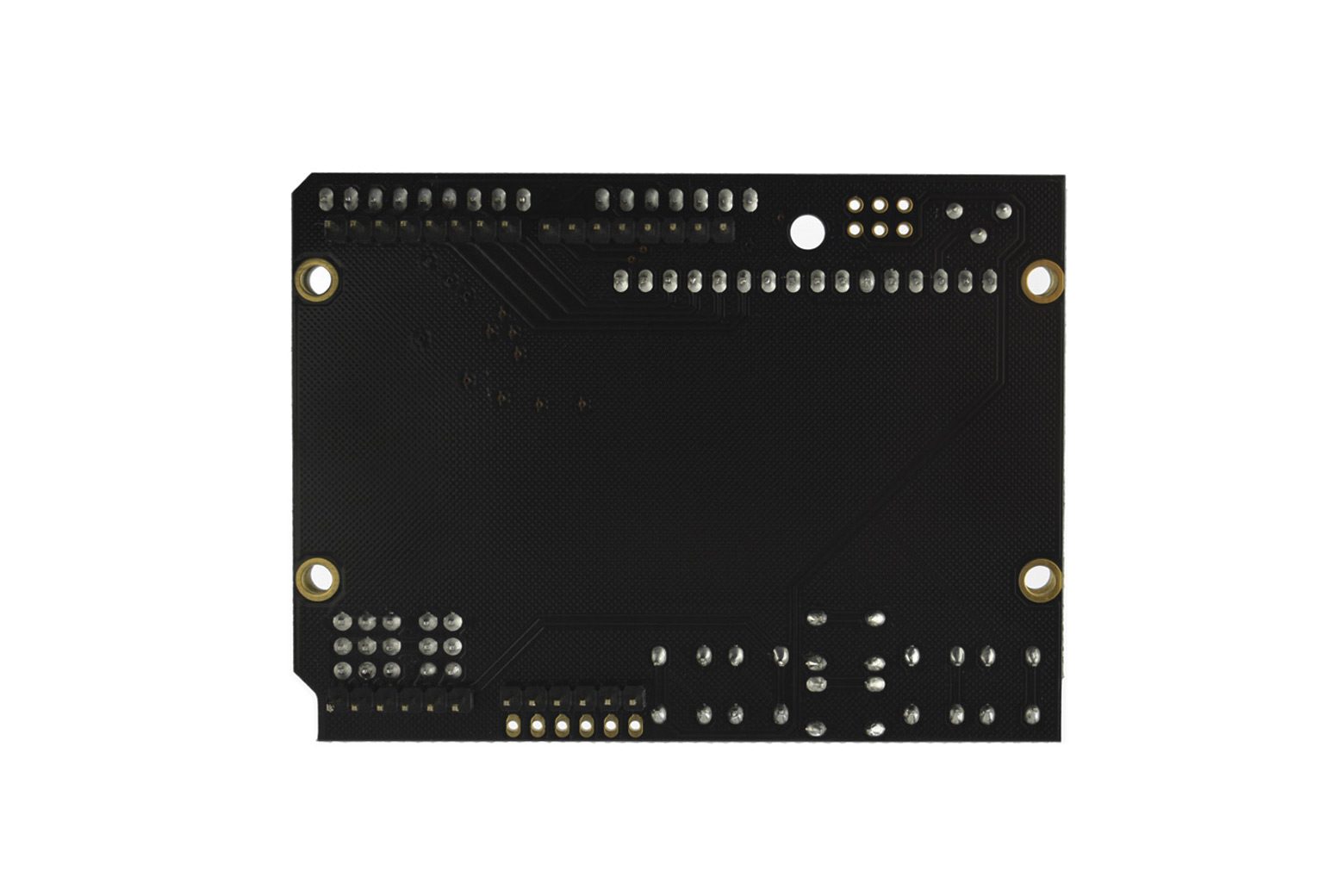

Gravità: protezione tastiera LCD 1602 per Arduino – DFR0009

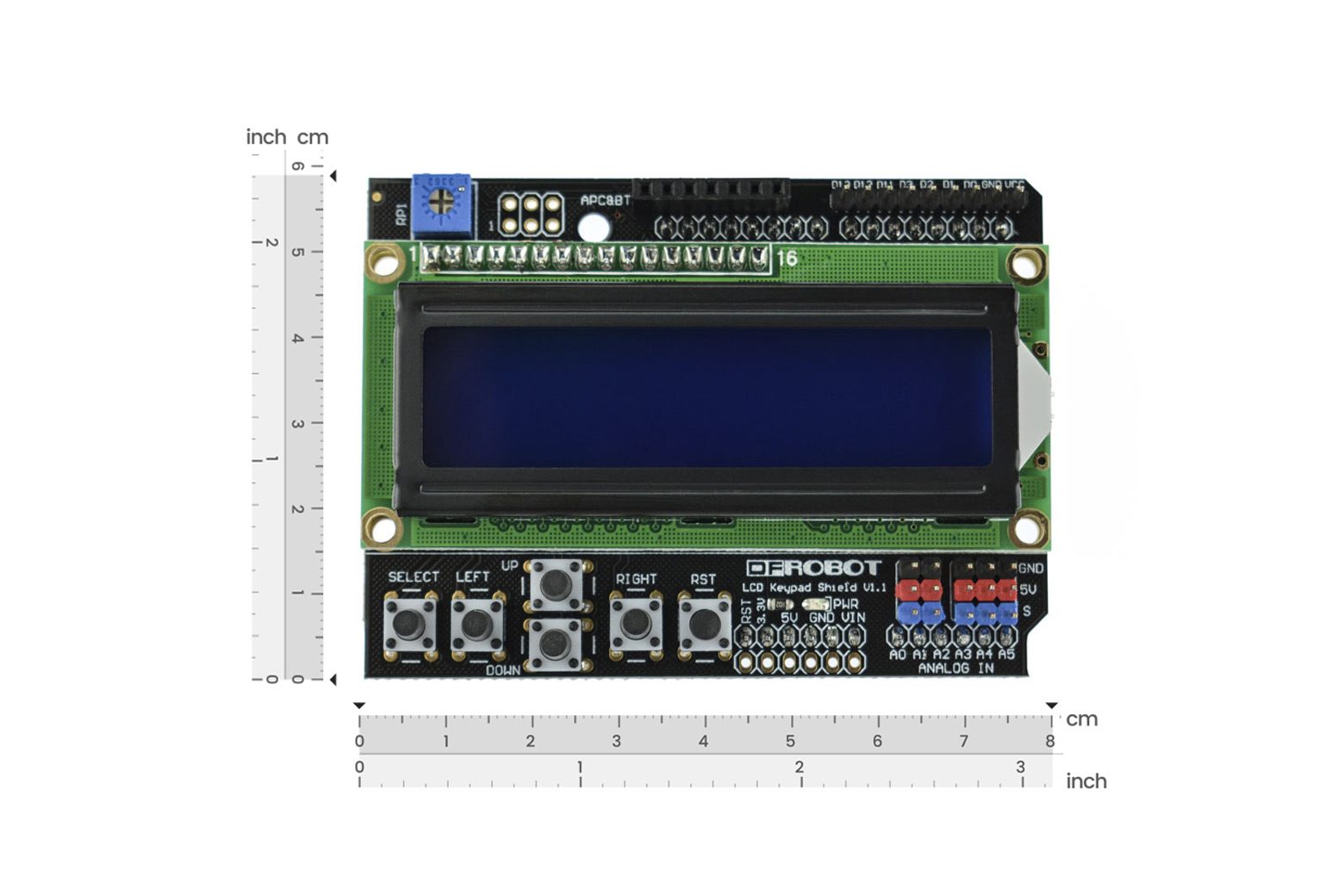

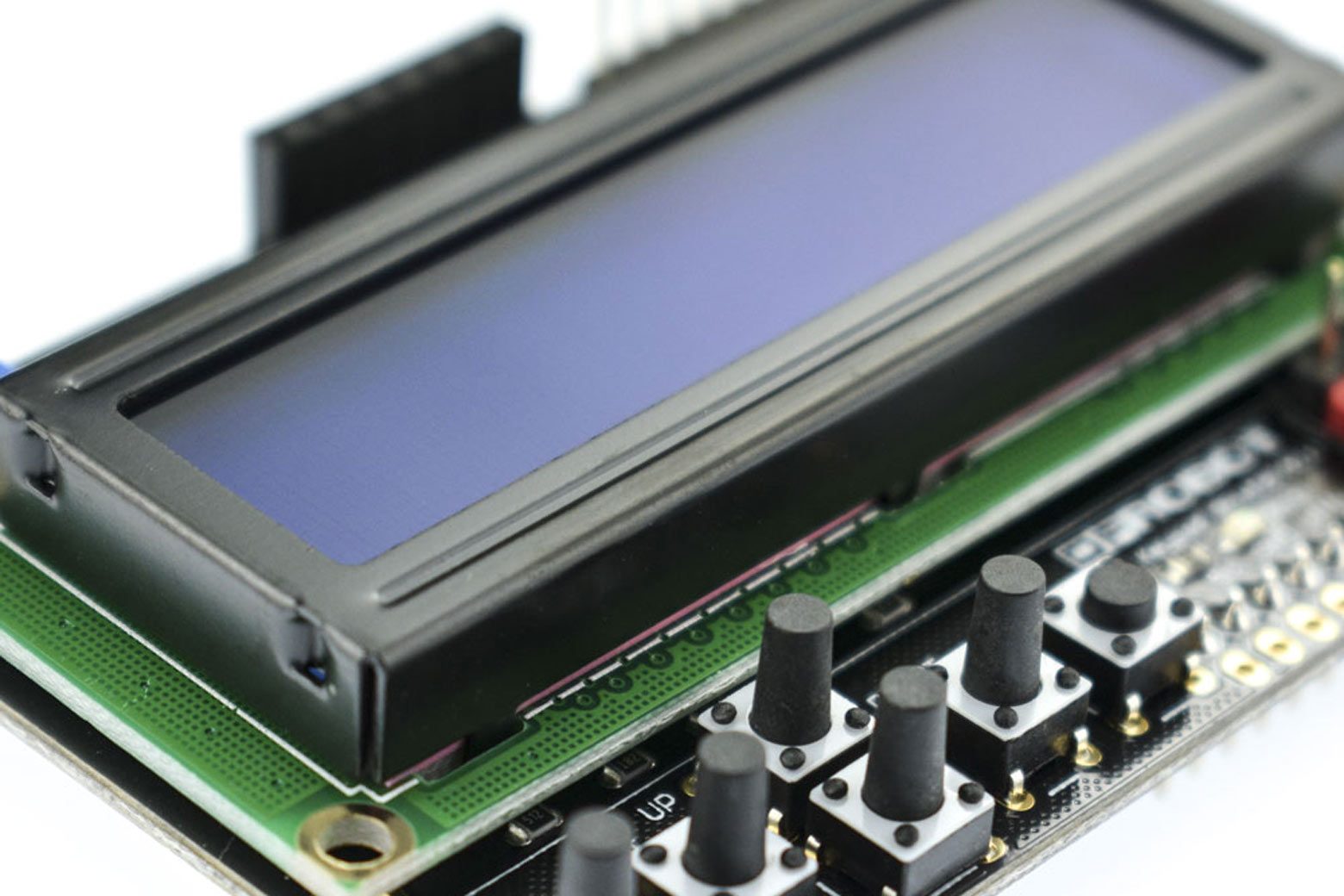

Introduzione Semplifica l’interfaccia utente di Arduino: niente più pasticci sulla breadboard. Uno dei maggiori ostacoli nella realizzazione di progetti Arduino autonomi è la complessità del cablaggio di un LCD 1602 e di più pulsanti tattili. Gravity: 1602 LCD Keypad Shield elimina gli “spaghetti di filo” integrando un display da 2×16 caratteri e 6 pulsanti temporanei in un’unica scheda impilabile. Progettato per Arduino Uno, Mega e Leonardo, questo scudo fornisce una soluzione di interfaccia utente completa lasciando i pin digitali liberi per altre attività critiche. Perché scegliere questa protezione per tastiera LCD 1602? Utilizzo ottimizzato dei pin: a differenza delle configurazioni fai da te che consumano più I/O per i pulsanti, questa schermatura utilizza un divisore di potenza del resistore per leggere 5 pulsanti attraverso un singolo pin analogico (A0). Gravity Ecosystem Ready: presenta connettori a 3 pin integrati (segnale, VCC, GND) con codifica a colori standard di DFRobot, che consente di collegare direttamente i sensori analogici. Porta wireless integrata: include una presa dedicata per moduli radio APC220 o Bluetooth V3, trasformando facilmente il tuo progetto in un sistema telecomandato. Controllo hardware: potenziometro integrato per la regolazione del contrasto e un pulsante di reset Arduino dedicato per un debug veloce. Mappatura dei pulsanti dei suggerimenti degli sviluppatori: poiché i 5 pulsanti si trovano su un singolo pin analogico (A0), utilizzare la funzione analogRead(0). Nel codice, definisci le soglie per ciascun pulsante (ad esempio, Destra è in genere intorno a 0, Su intorno a 145, Giù intorno a 329, Sinistra intorno a 505 e Seleziona intorno a 741). Gestione energetica retroilluminazione: il pin D10 controlla la retroilluminazione. È possibile utilizzare digitalWrite(10, HIGH) per accenderlo o analogWrite(10, valore) per regolare la luminosità tramite PWM per risparmiare energia nei progetti alimentati a batteria. Espansione wireless UART: se si utilizza la presa APC220 o Bluetooth, ricordare che queste condividono i pin seriali hardware (D0/D1). Scollegare sempre il modulo wireless quando si caricano nuovi schizzi per evitare errori di comunicazione. Protezione dell’intestazione: i pin LCD non sono esposti sul lato superiore della scheda. Si tratta di una scelta progettuale deliberata per prevenire cortocircuiti quando si impilano altri schermi sopra. Specifica Tensione operativa: 5 V 5 Pulsanti per alimentare un pannello di controllo con menu personalizzato Pulsante RST per ripristinare il programma Arduino Integra un potenziometro per regolare la retroilluminazione Pin utilizzati: D4-D7 -> Trasmissione dati LCD D8 -> Seleziona registro D9 -> Abilita pin D10 -> Controllo retroilluminazione Intestazione pin APC&BT per il collegamento di dispositivi wireless, direttamente compatibile con: Modulo di comunicazione radio APC220 DFRobot Bluetooth V3 Pin I/O disponibili espansi Pinout analogico espanso con standard Configurazione DFRobot per un’estensione rapida del sensore Dimensioni: 80 x 58 mm (3,15x 2,28 pollici) Elenco di spedizione Schermo per tastiera LCD per Arduino x1 Documenti Wiki (Schermo per tastiera LCD per Arduino) Dimensioni del prodotto Layout Progetti Selezione menu LCD per stampante 3D Lettore di umidità del suolo Applicazioni Monitoraggio sul campo e registrazione dati: perfetto per stazioni di sensori esterni dove non è disponibile un laptop. Visualizza la temperatura, l’umidità o i livelli di CO2 in tempo reale direttamente sullo schermo 16×2. Sistemi di menu interattivi: crea menu di dispositivi di livello professionale. I pulsanti direzionali a 5 direzioni consentono agli utenti di navigare tra le impostazioni, calibrare i sensori o attivare le funzioni senza un PC esterno. Centro di controllo della robotica: usa i tasti direzionali per guidare manualmente un robot o regolare i parametri PID al volo tramite l’interfaccia dello scudo. Formazione STEM: uno strumento ideale per insegnare agli studenti la progettazione UI/UX nei sistemi embedded e il concetto di conversione da analogico a digitale (ADC) per gli input dei pulsanti.
