Gravità: schermo di espansione I/O per OpenMV Cam – DFR0578

Descrizione

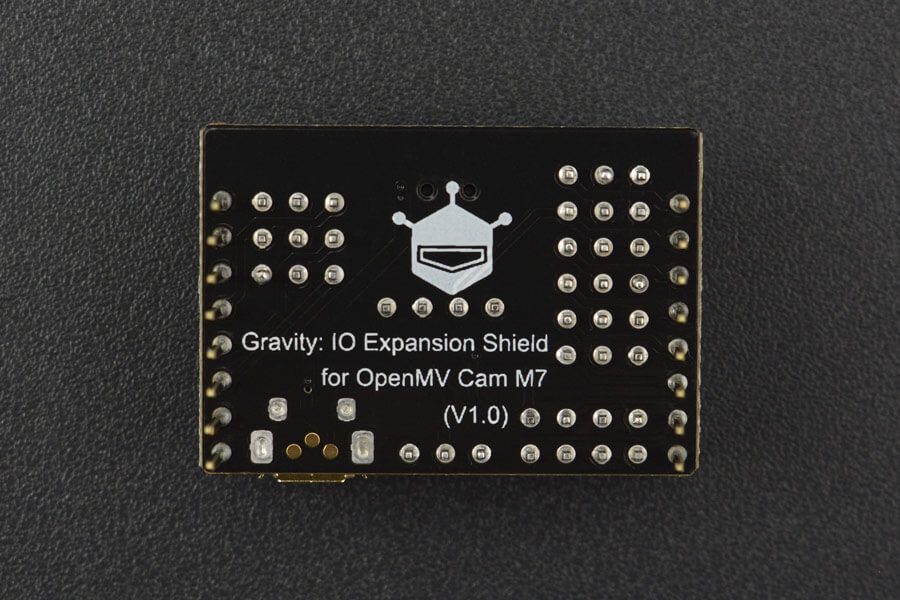

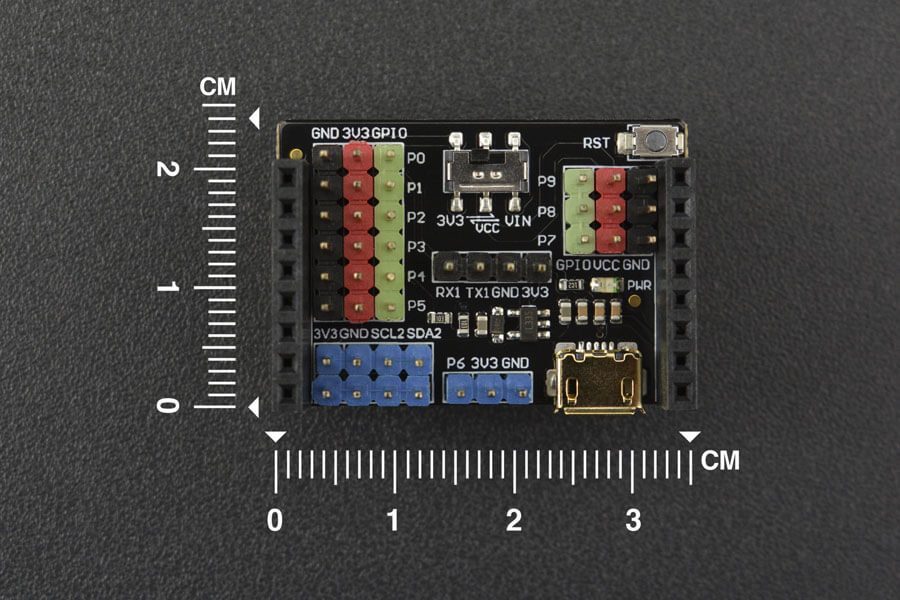

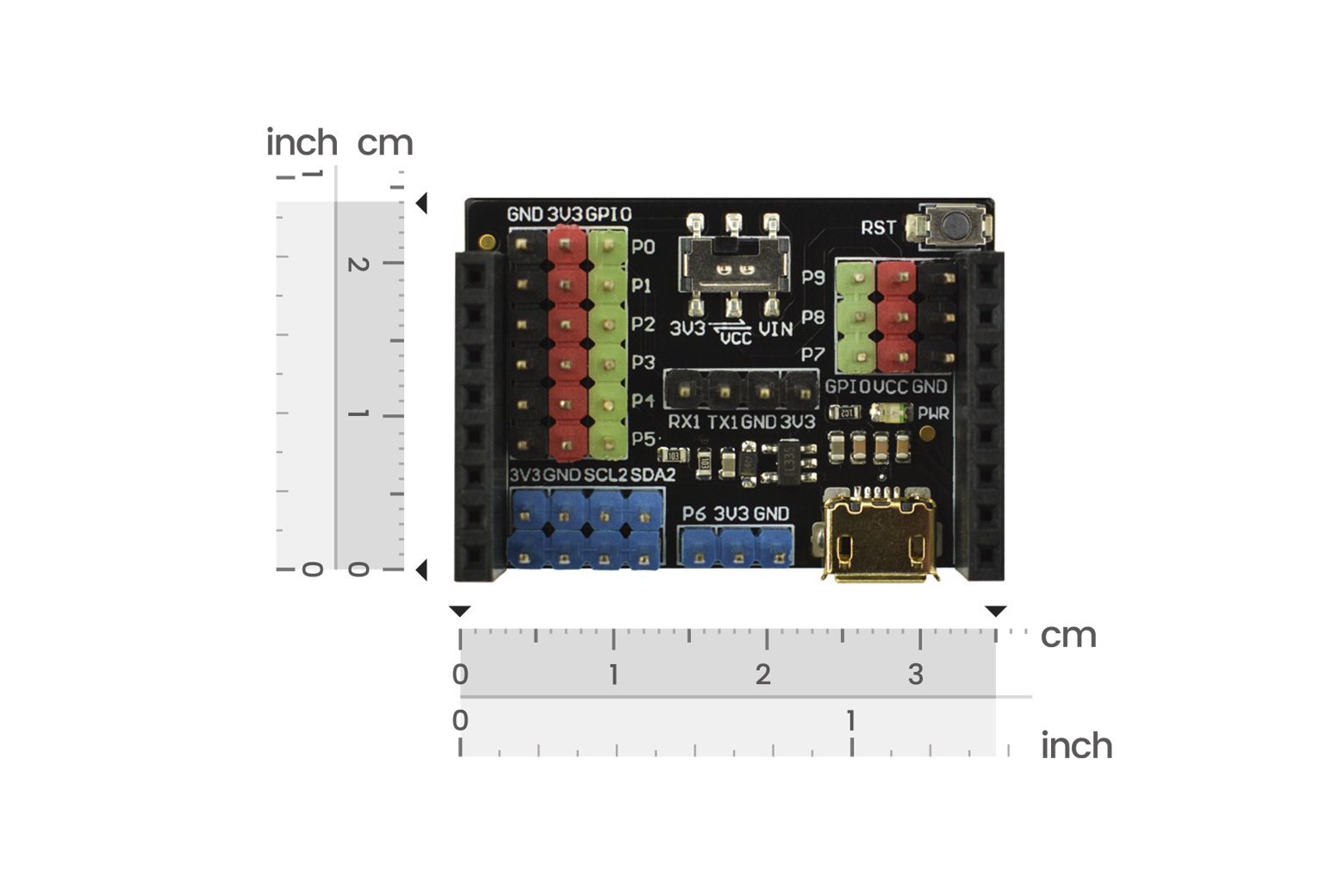

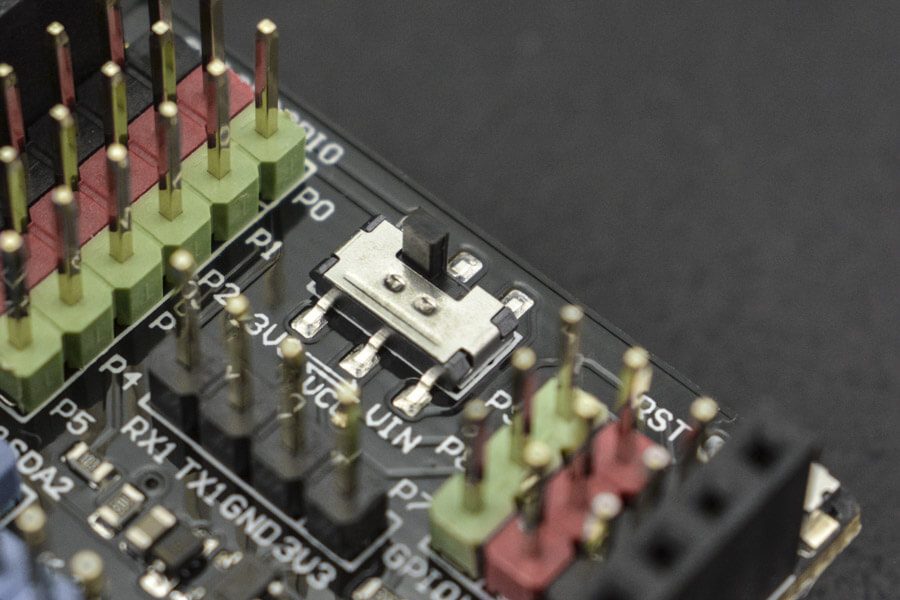

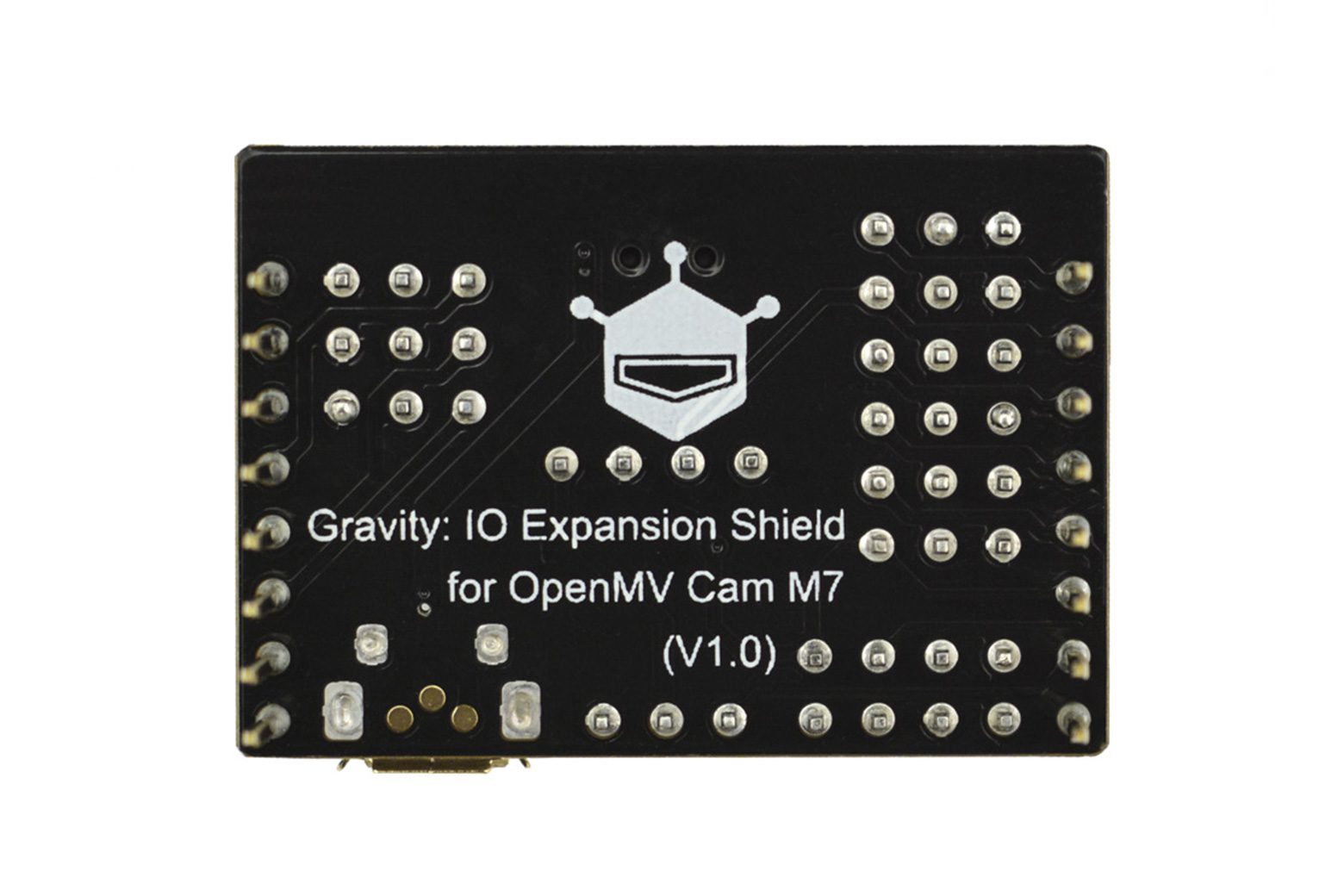

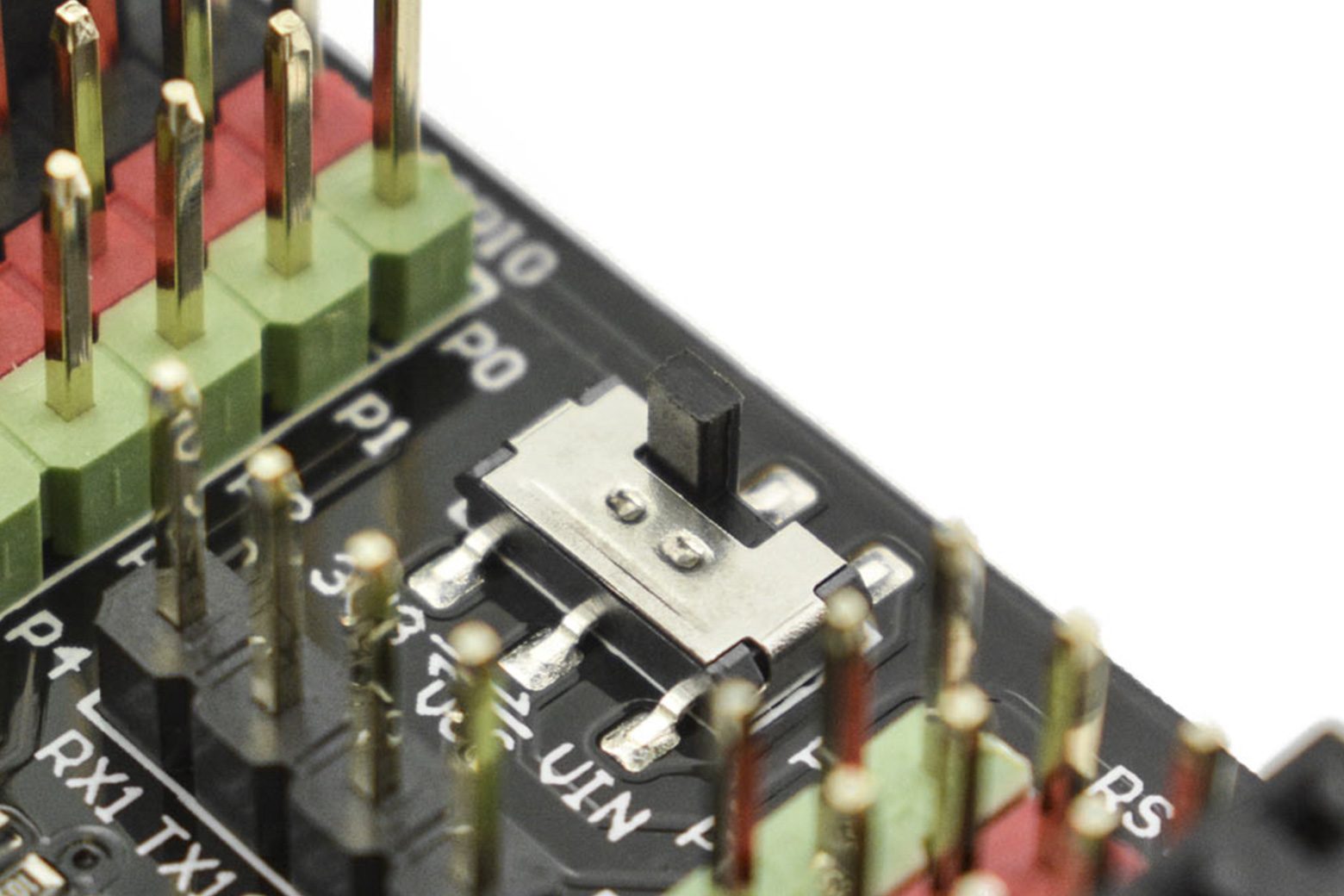

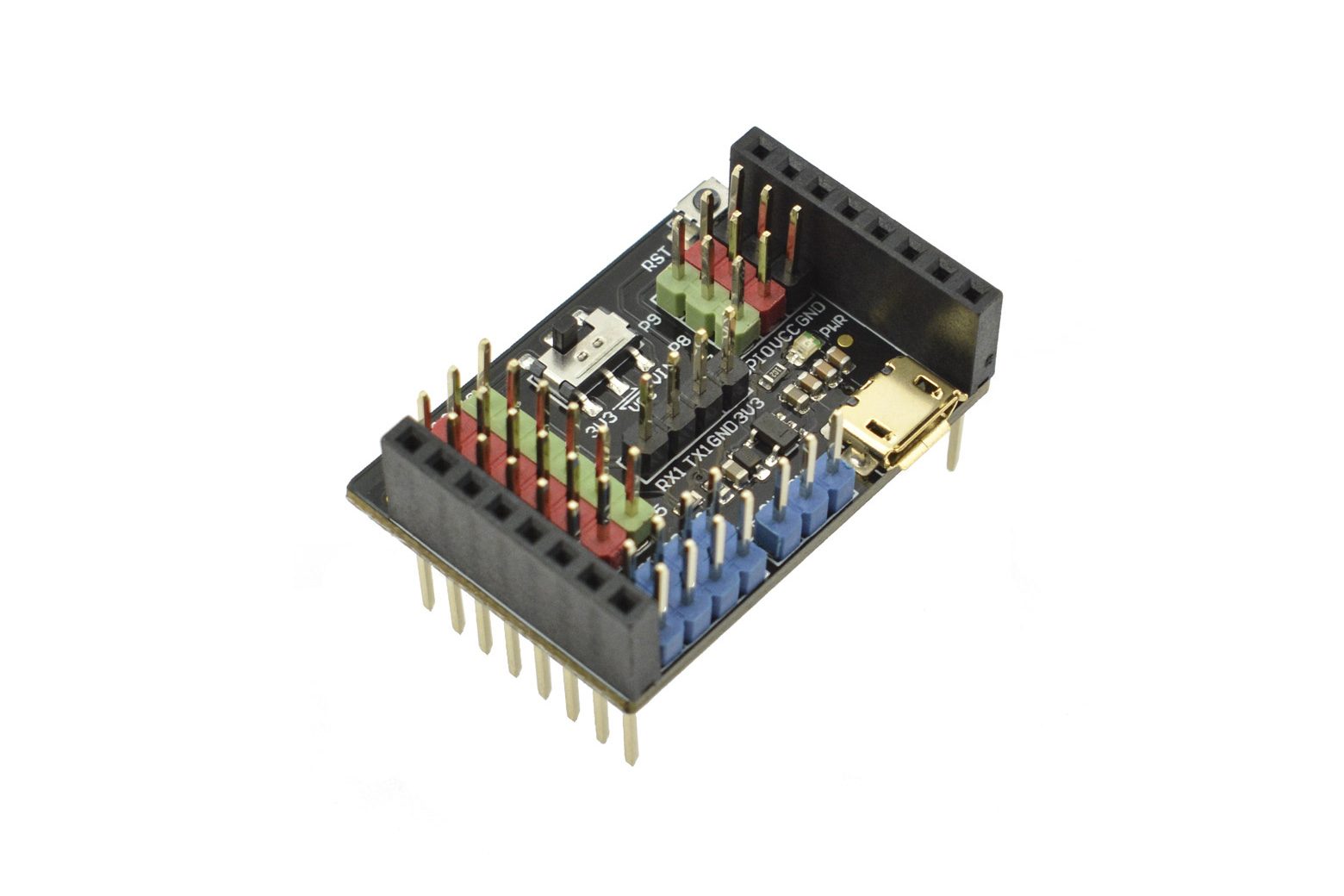

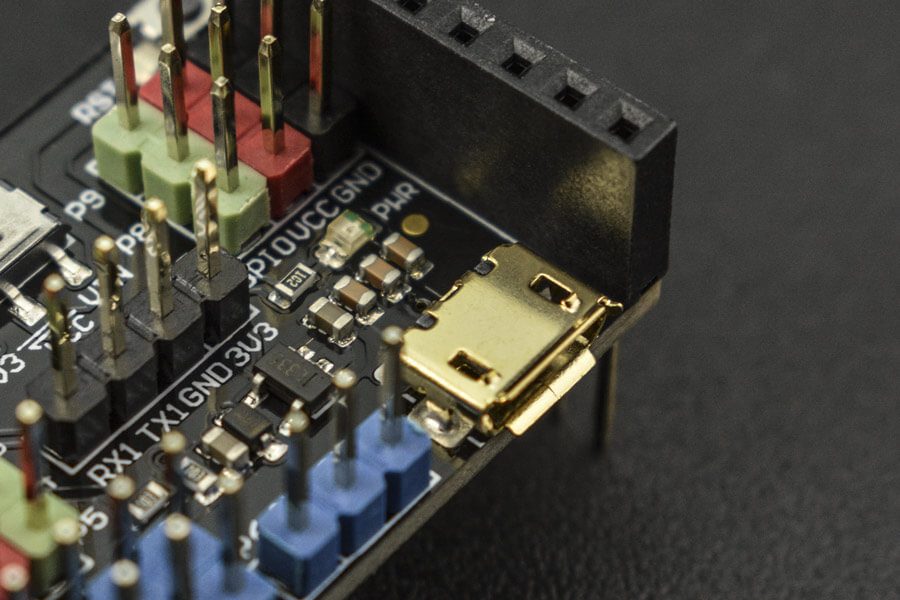

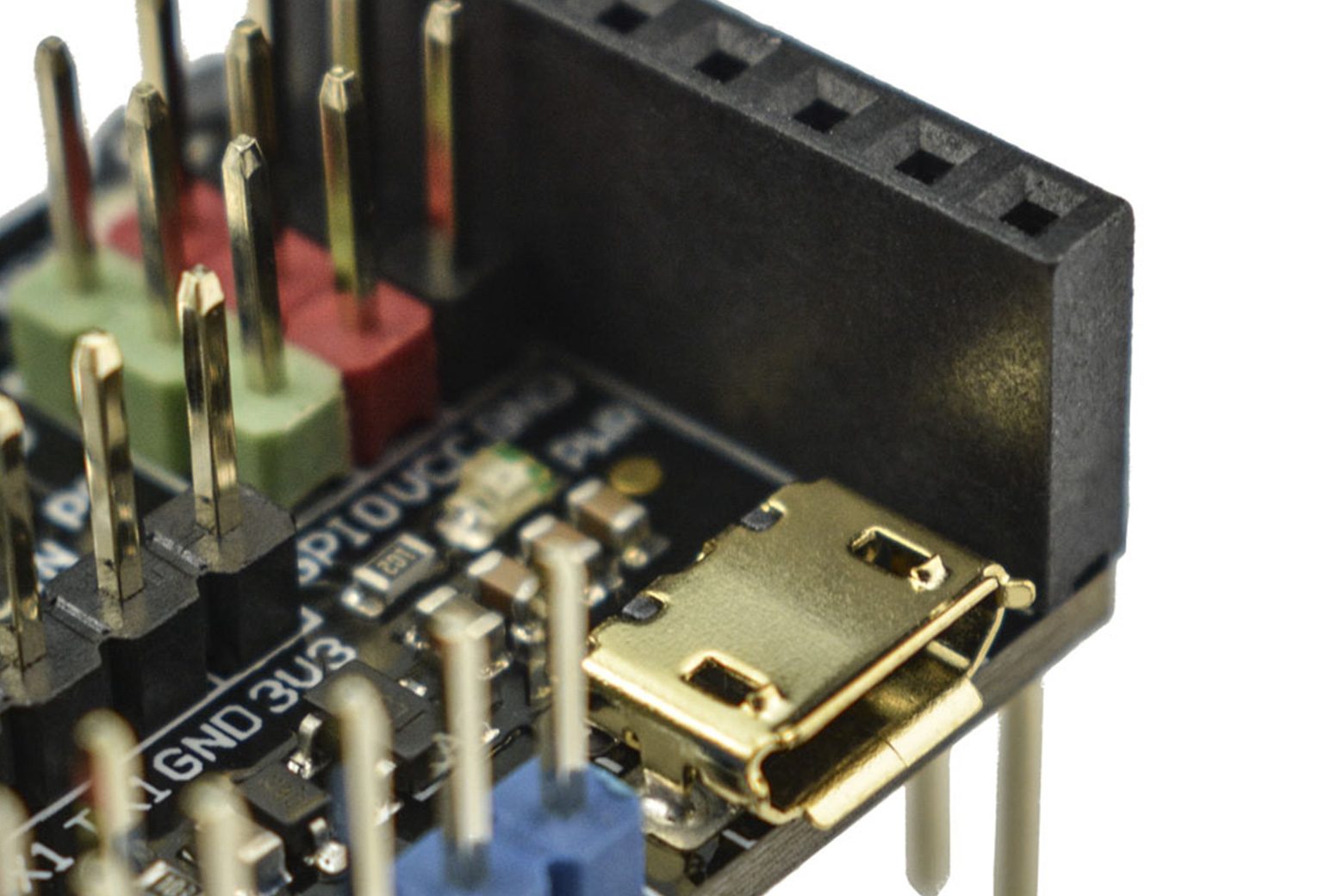

Introduzione Gravità: lo schermo di espansione I/O per OpenMV Cam H7 e H7 Plus è uno schermo di espansione appositamente progettato per OpenMV Cam H7 e OpenMV Cam H7 Plus. È compatibile con vari sensori e moduli elettronici della serie Gravity, plug and play, nessuna saldatura richiesta. Non solo ti aiuta a evitare cablaggi complessi, saldature e altre operazioni, ma ti aiuta anche a completare rapidamente il cablaggio e a iniziare con i sensori o i moduli elettronici, per costruire prototipi più velocemente. Questo scudo di espansione è dotato di una porta di alimentazione esterna USB da 5 V e di un interruttore di alimentazione da 3,3 V/VIN, che rende lo scudo di espansione in grado di pilotare componenti ad alta corrente come motori e servi. Sono presenti 9 set di porte digitali, 1 set di porte analogiche, 1 set di porte seriali e 2 set di porte I2C sullo schermo di espansione. Inoltre, è presente un LDO integrato da 3,3 V, che soddisfa la richiesta di alimentazione di più moduli contemporaneamente. Attenzione: la porta USB dello schermo di espansione viene utilizzata solo per l’alimentazione, quindi non può essere utilizzata per la programmazione o il debug. Si consiglia di controllare la corrente continua della porta USB entro 1 A. Quando si posiziona lo schermo di espansione sulla scheda madre OpenMV, prestare attenzione alla direzione. La porta USB dello scudo di espansione dovrebbe trovarsi sullo stesso lato della porta USB della scheda madre OpenMV. Poiché la scheda madre OpenMV funziona a 3,3 V, limitata dalla tensione, non supporta l’ingresso analogico a 5 V. Tutti i pin del segnale sono 0~3,3 V. Se è necessario pilotare componenti ad alta corrente come servi e motori, collegarli alle porte P7~P9, quindi collegare l’alimentatore esterno e ruotare l’interruttore di alimentazione sul lato VIN. In caso contrario, la scheda madre OpenMV potrebbe danneggiarsi a causa della corrente elevata. L’alimentazione della porta P7,P8,P9 può essere selezionata 3,3 V o VIN tramite l’interruttore di alimentazione. La tensione di alimentazione delle restanti porte è tutte di 3,3V. Caratteristiche Porta di alimentazione esterna integrata da 5 V e interruttore di alimentazione da 3,3 V/VIN, che rende lo schermo di espansione in grado di pilotare componenti ad alta corrente come motori e servi Connettore Gravity con codice colore, compatibile con vari sensori o moduli della serie Gravity, plug and play, nessuna saldatura richiesta 9 set di porte digitali, 1 set di porte analogiche, 1 set di porte seriali, 2 set di porte I2C Specifica Tensione di alimentazione esterna (porta USB integrata): 5,0 ± 0,1 V Alimentazione esterna Corrente di ingresso (porta USB integrata): <1 A Connettore: connettore standard serie Gravity Porte: 9 set di porte digitali, 1 set di porte analogiche, 1 set di porte seriali, 2 set di porte I2C Livello segnale interfaccia: Livello alto 3,3 V, Livello basso 0 V Intervallo ingresso analogico: 0~3,3 V Tensione di uscita LDO integrata: 3,3 V Corrente di uscita LDO integrata: <500 mA Dimensioni scheda: 35,6 mm*24,8 mm Elenco di spedizione Gravità: schermo di espansione I/O per OpenMV Cam M7 x1 Documenti Wiki del prodotto Altri documenti
