Gravità: scudo di espansione I/O per Pyboard – DFR0577

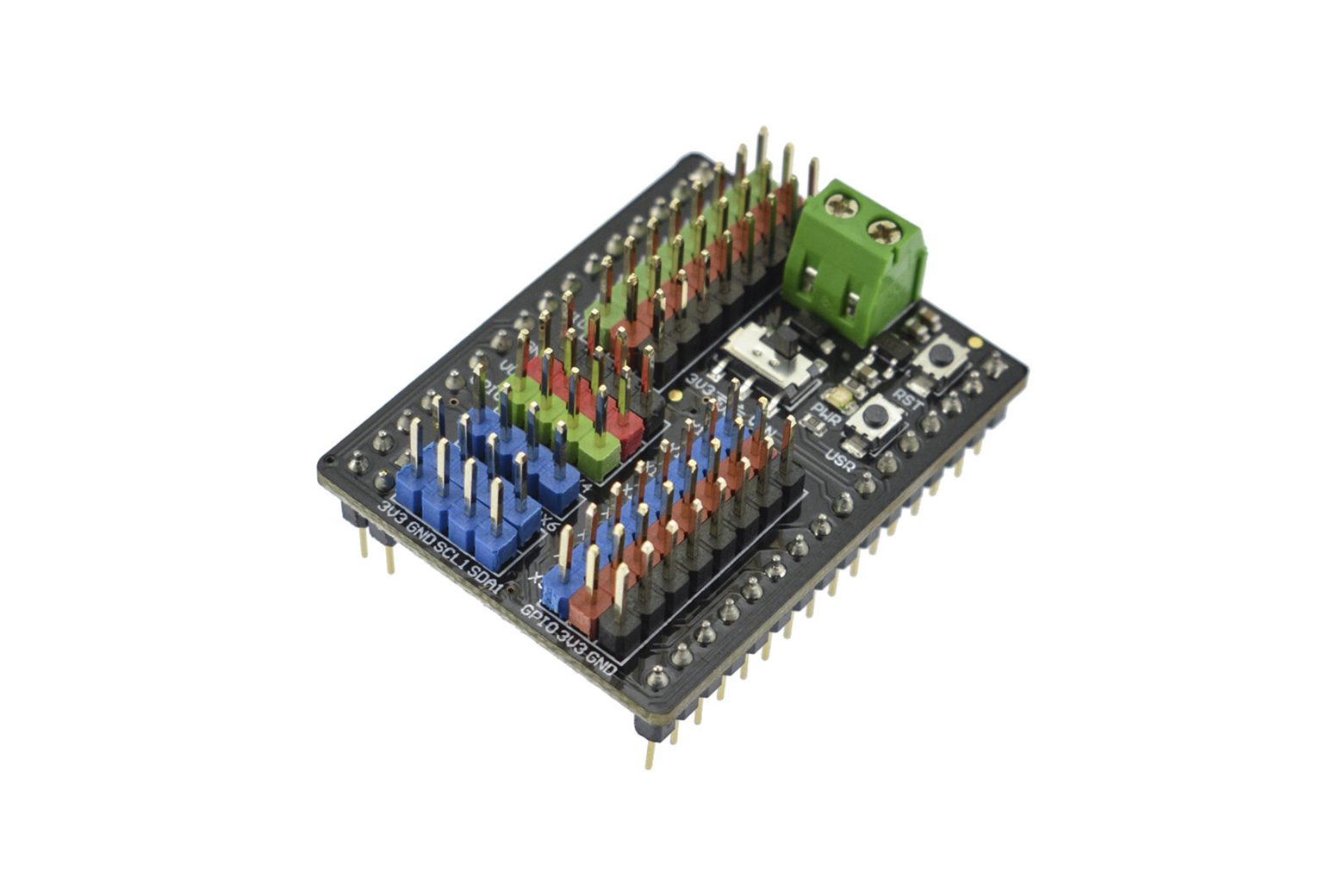

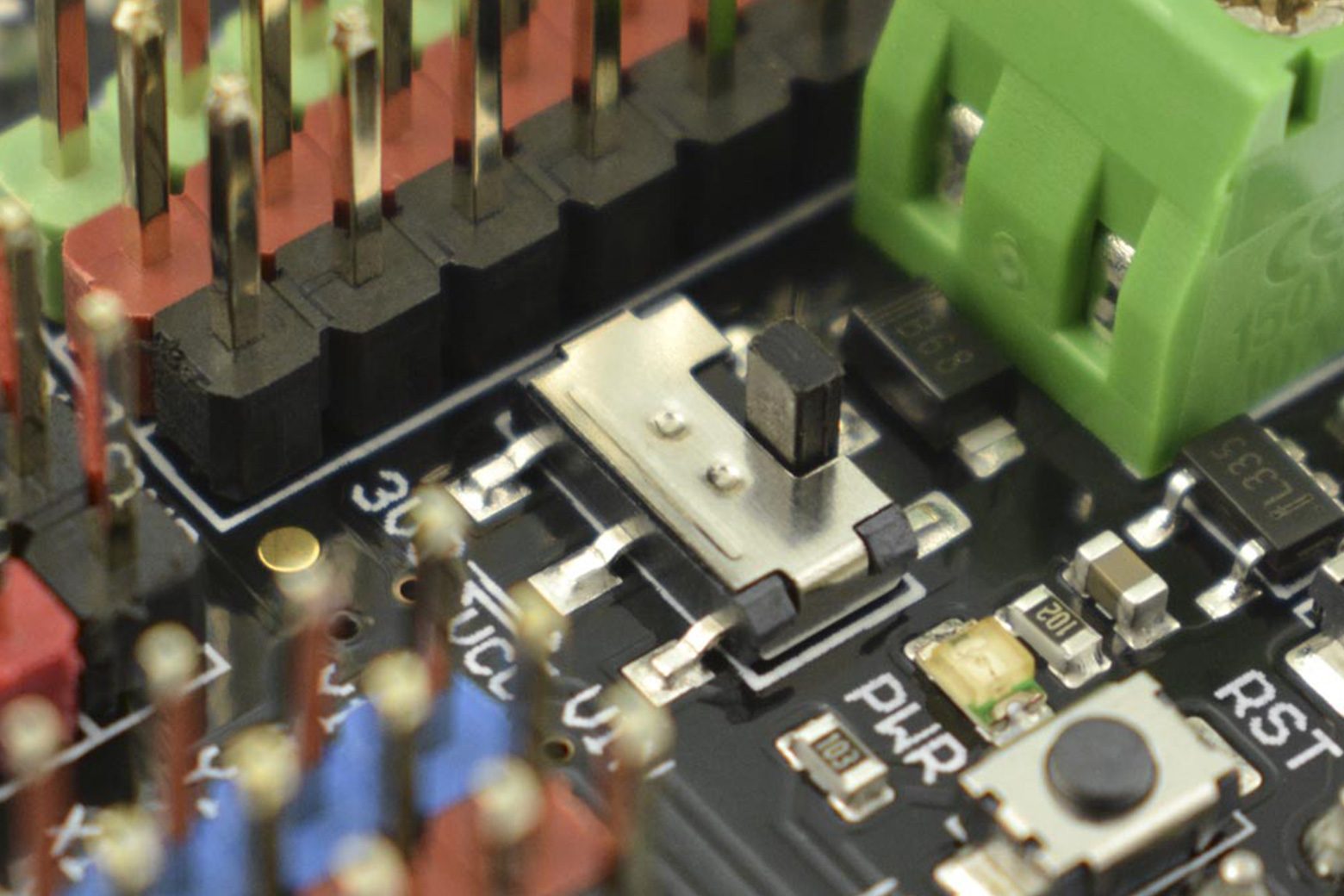

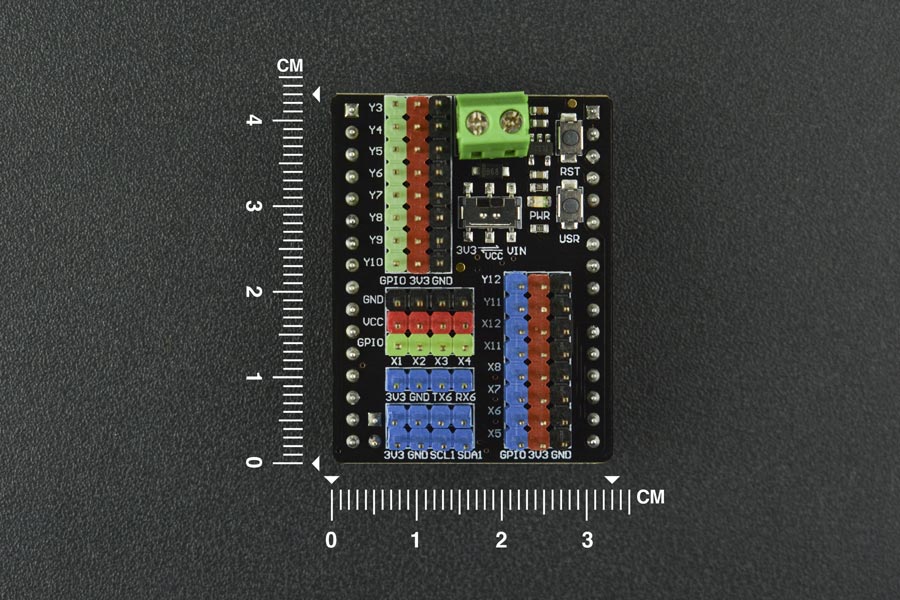

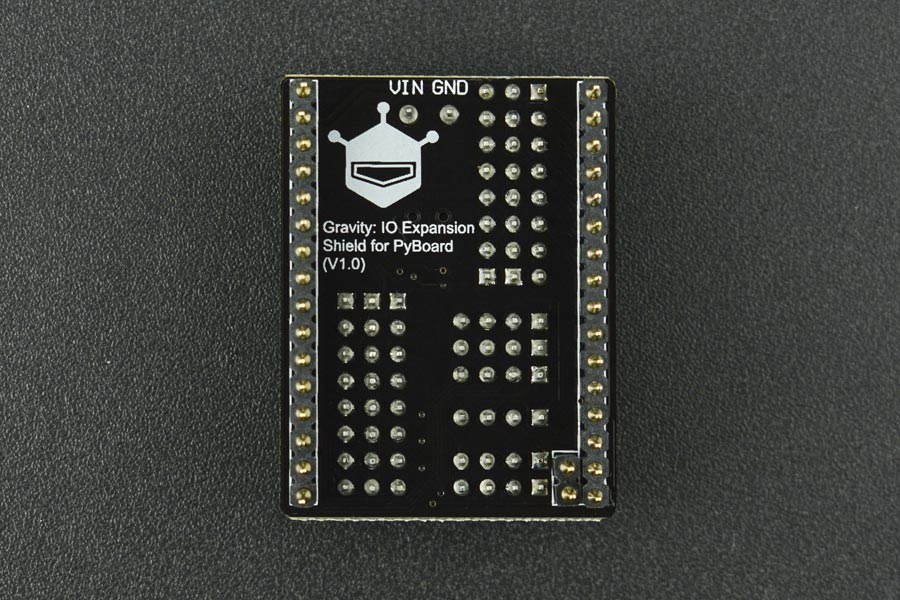

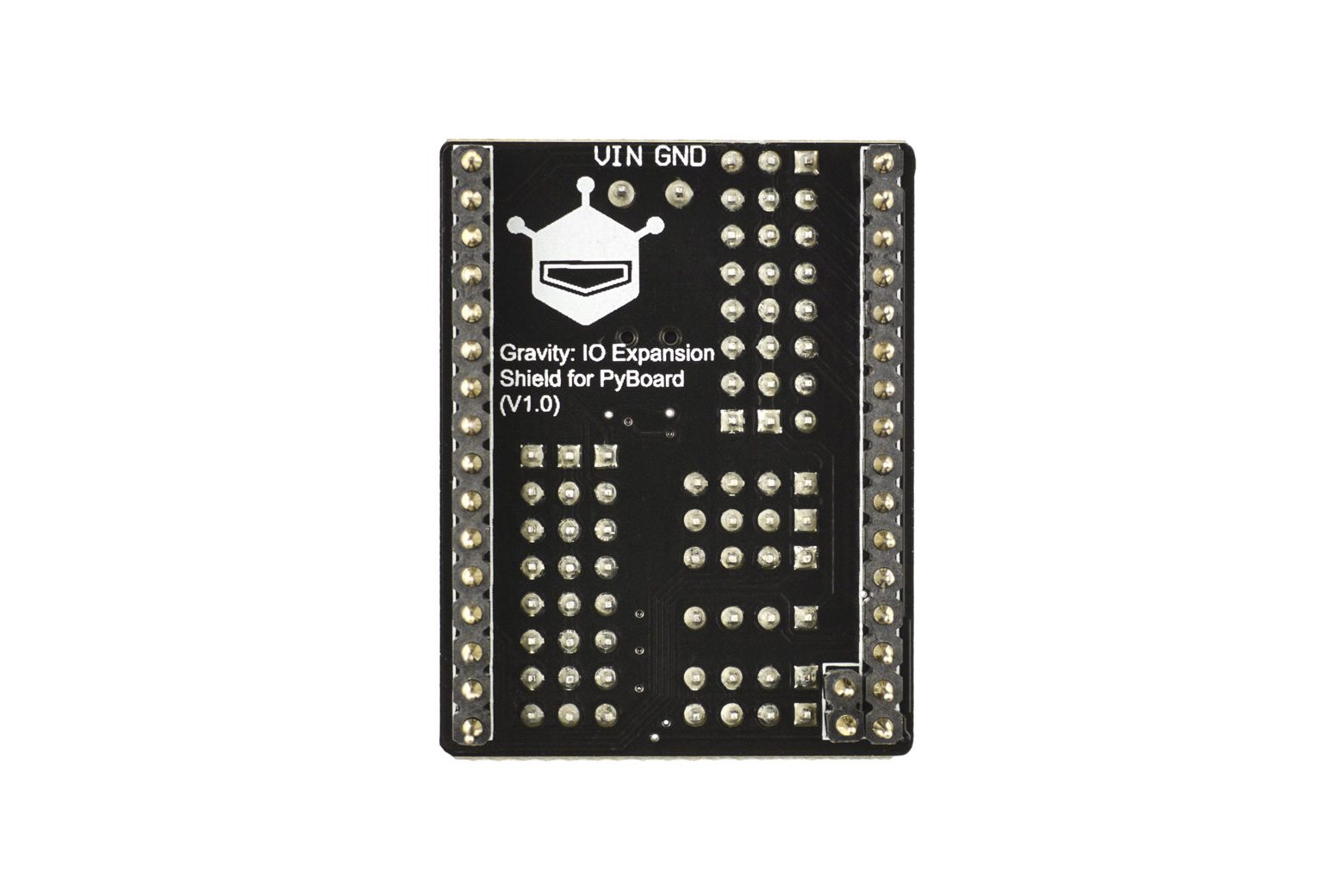

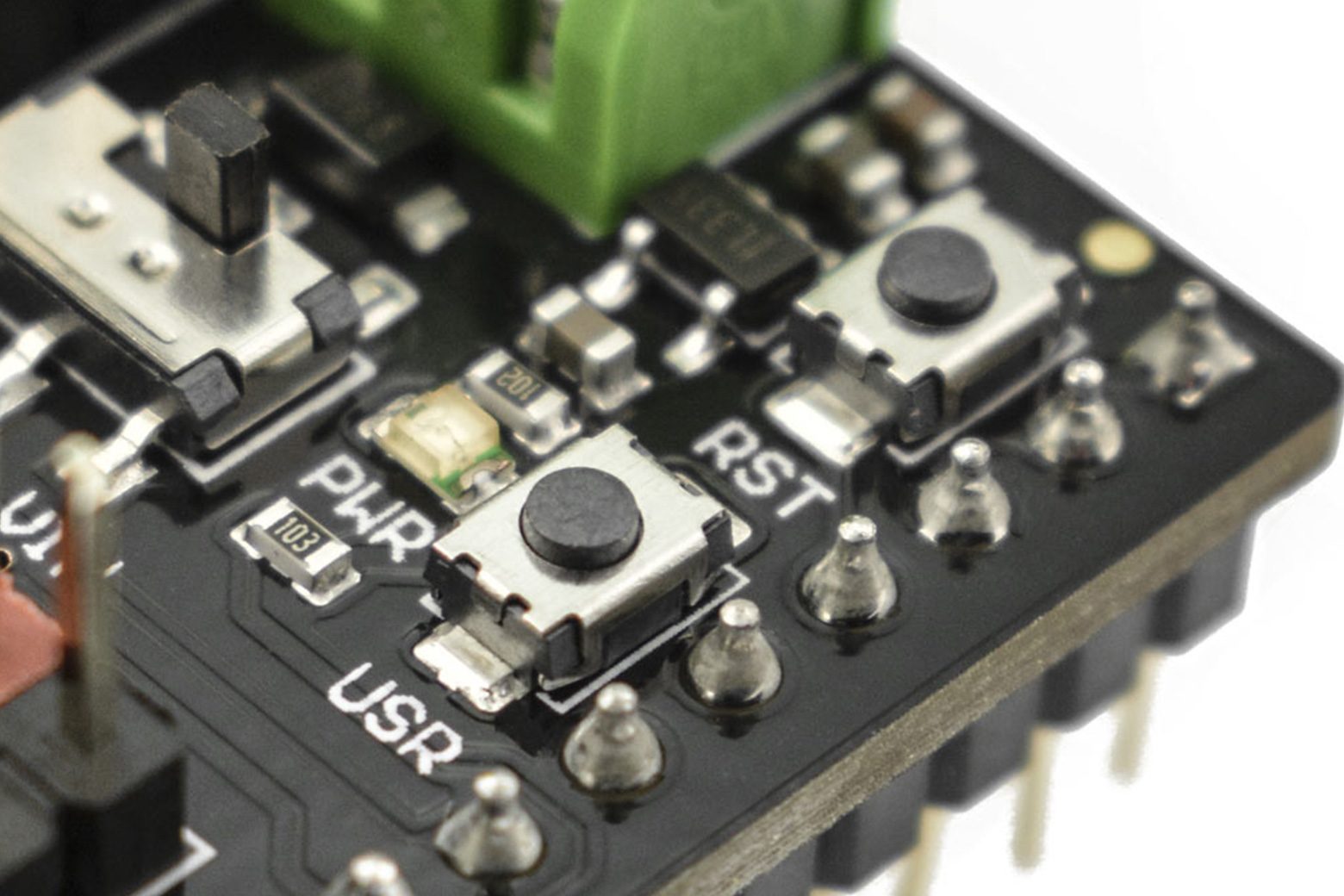

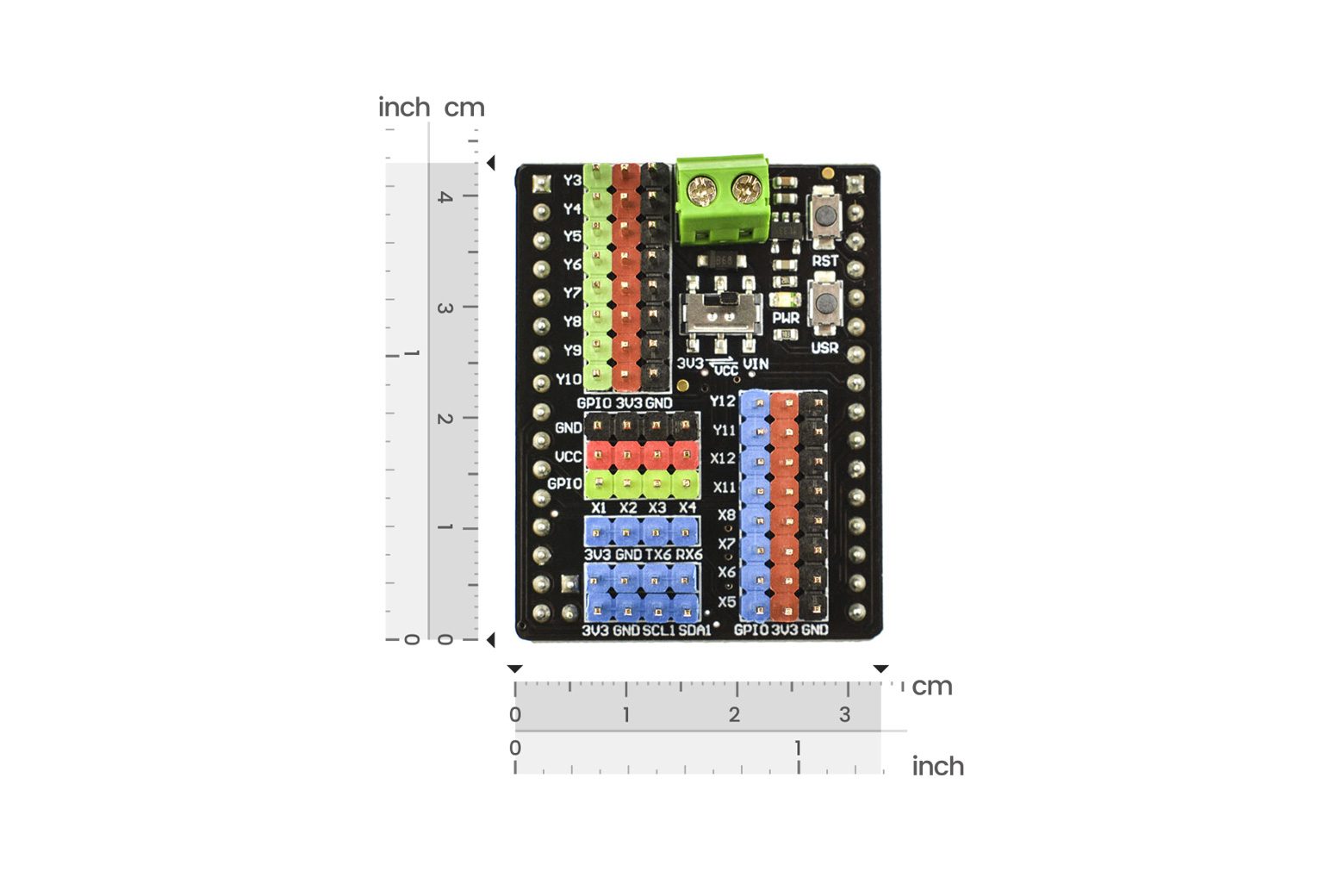

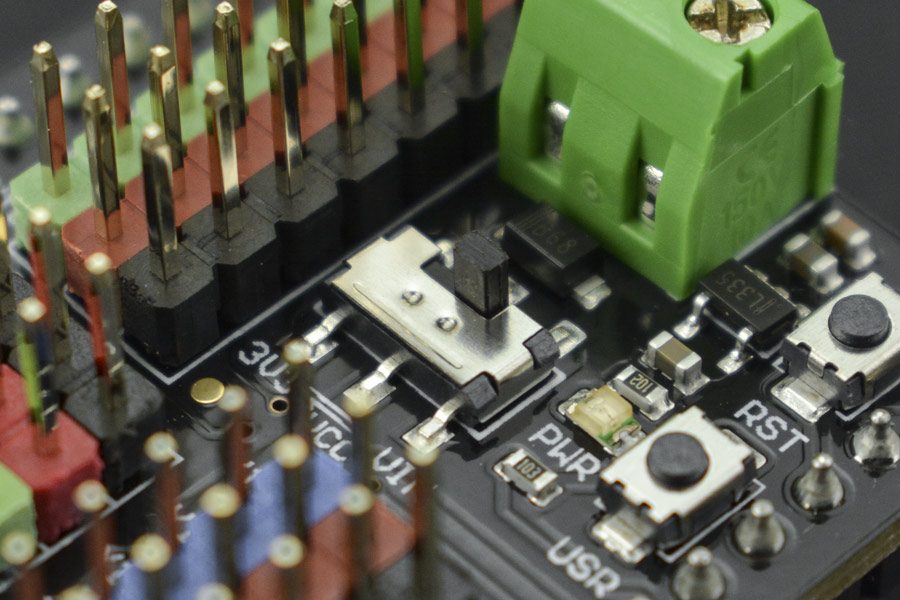

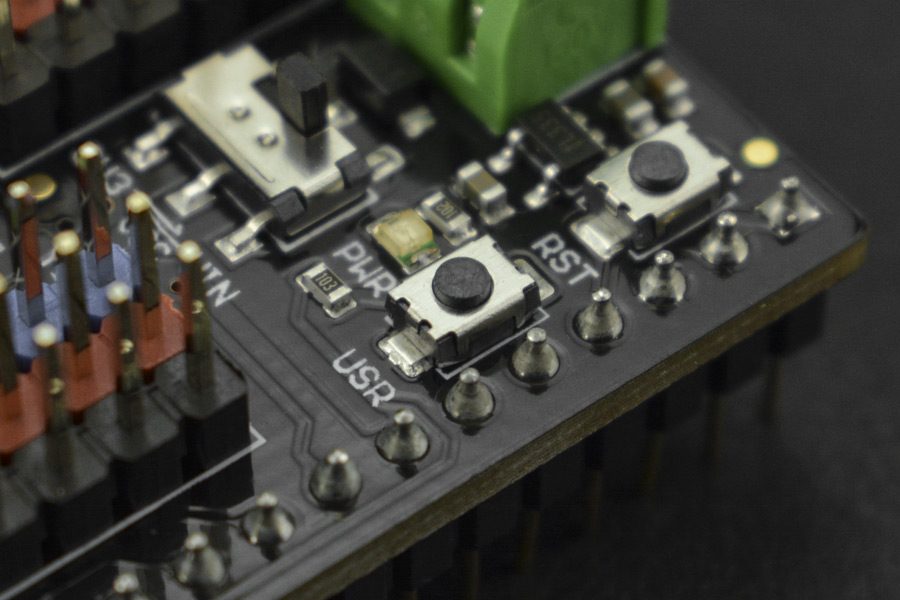

Introduzione Gravity: I/O Expansion Shield per pyboard è uno scudo di espansione multifunzionale appositamente progettato per pyboard v1.1. È compatibile con vari sensori e moduli elettronici della serie Gravity, plug and play, nessuna saldatura richiesta. Non solo ti aiuta a evitare cablaggi complessi, saldature e altre operazioni, ma ti aiuta anche a completare rapidamente il cablaggio e a iniziare con i sensori o i moduli elettronici, per costruire prototipi più velocemente. Questo scudo di espansione è dotato di una porta di alimentazione esterna e di un interruttore di alimentazione da 3,3 V/VIN, che rende lo scudo di espansione in grado di pilotare componenti ad alta corrente come motori e servi. Sono presenti 12 set di porte digitali, 8 set di porte analogiche, 1 set di porte seriali e 2 set di porte I2C sullo schermo di espansione. Ad esso possono essere facilmente collegati diversi moduli. Inoltre, è presente un LDO integrato da 3,3 V, che soddisfa la richiesta di alimentazione di più moduli contemporaneamente. Inoltre, il pulsante RST e il pulsante USR sono tutti sullo scudo, il che facilita il ripristino o il ripristino della scheda madre. Attenzione: quando si posiziona lo schermo di espansione sulla scheda madre pyboard, prestare attenzione alla direzione. Il terminale del filo dello schermo di espansione dovrebbe trovarsi sullo stesso lato della porta USB della scheda madre pyboard. Poiché la scheda madre Pyboard funziona a 3,3 V, limitata dalla tensione, non supporta l’ingresso analogico a 5 V. Tutti i pin del segnale sono 0~3,3 V. Se è necessario pilotare componenti ad alta corrente come servi e motori, collegarli alle porte X1~X4, quindi collegare l’alimentatore esterno e ruotare l’interruttore di alimentazione sul lato VIN. In caso contrario, la scheda madre della pyboard potrebbe danneggiarsi a causa della corrente elevata. L’alimentazione della porta X1~X4 può essere selezionata 3,3 V o VIN tramite l’interruttore di alimentazione. La tensione di alimentazione delle restanti porte è tutte di 3,3V. Caratteristiche Porta di alimentazione esterna integrata e interruttore di alimentazione 3,3 V/VIN, che rende lo scudo di espansione in grado di pilotare componenti ad alta corrente come motori e servi Connettore Gravity con codice colore, compatibile con vari sensori o moduli della serie Gravity, plug and play, nessuna saldatura richiesta 12 set di porte digitali, 8 set di porte analogiche, 1 set di porte seriali, 2 set di porte I2C, vari moduli possono essere facilmente collegati Specifica Tensione di alimentazione esterna: 5~12 V Corrente di ingresso alimentazione esterna: <1A Connettore: connettore standard serie Gravity Porte: 12 set di porte digitali, 8 set di porte analogiche, 1 set di porte seriali, 2 set di porte I2C Livello segnale interfaccia: Livello alto 3,3 V, Livello basso 0 V Intervallo di ingresso analogico: 0~3,3 V Tensione di uscita LDO integrata: 3,3 V Corrente di uscita LDO integrata: <500 mA Dimensioni scheda: 33 mm*42,6 mm Gravità lista di spedizione: Scudo di espansione I/O per documenti Pyboard x1 Wiki del prodotto Altri documenti
