Gravità: scudo di espansione IO per LattePanda V1 – DFR0491

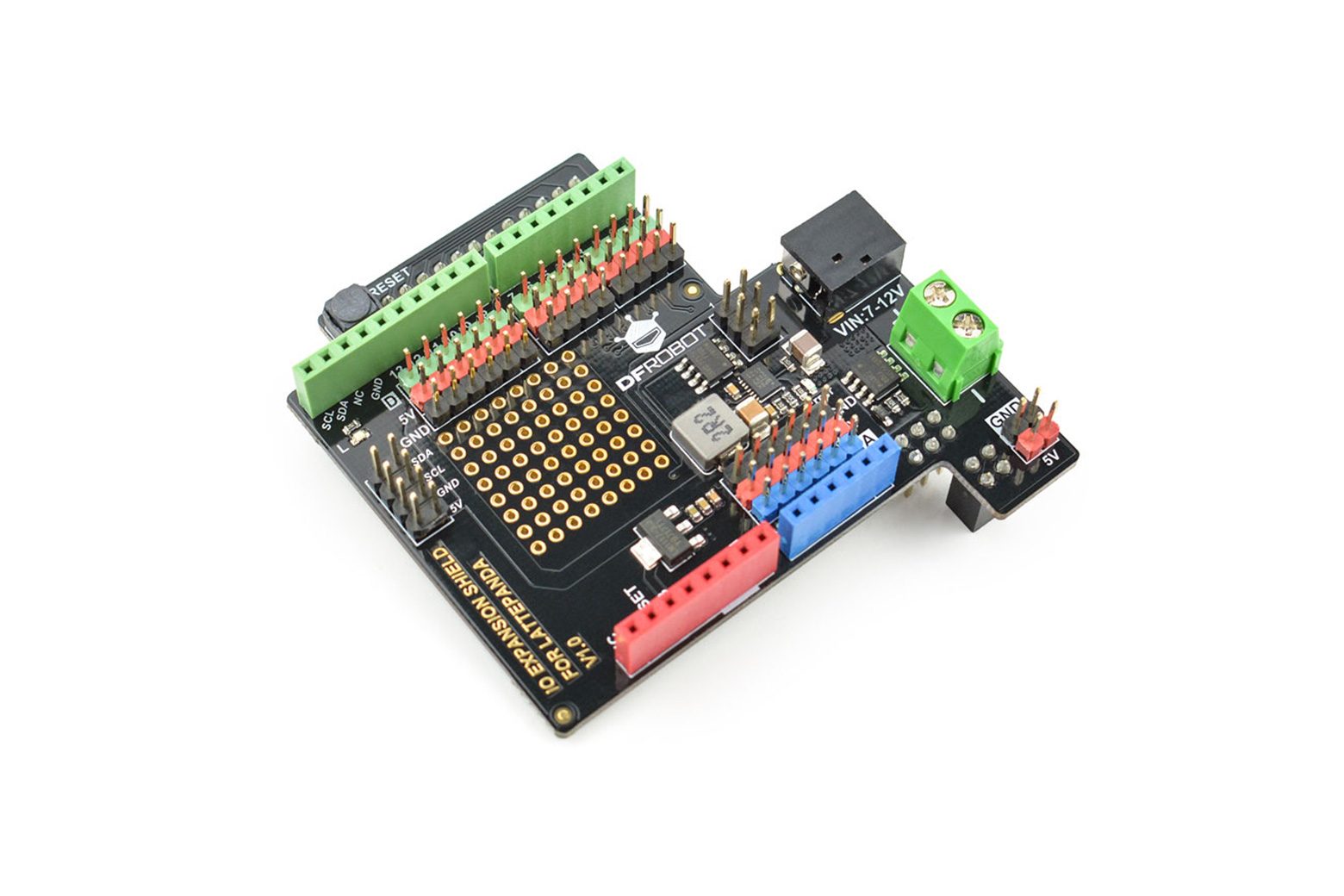

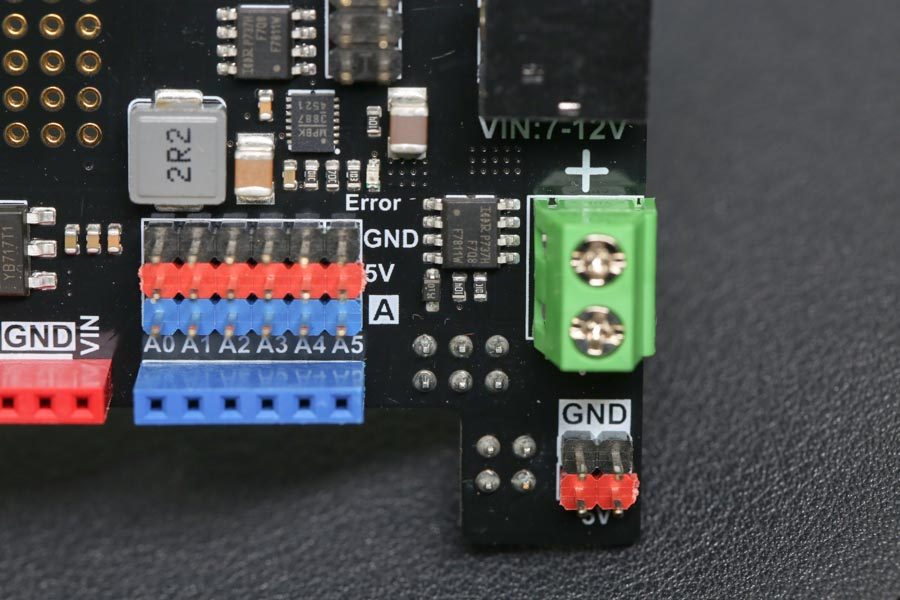

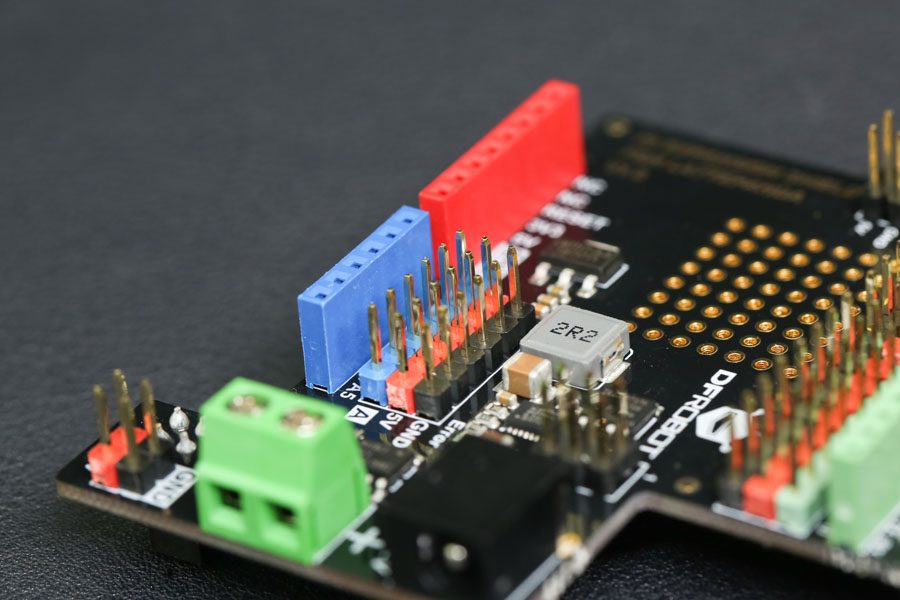

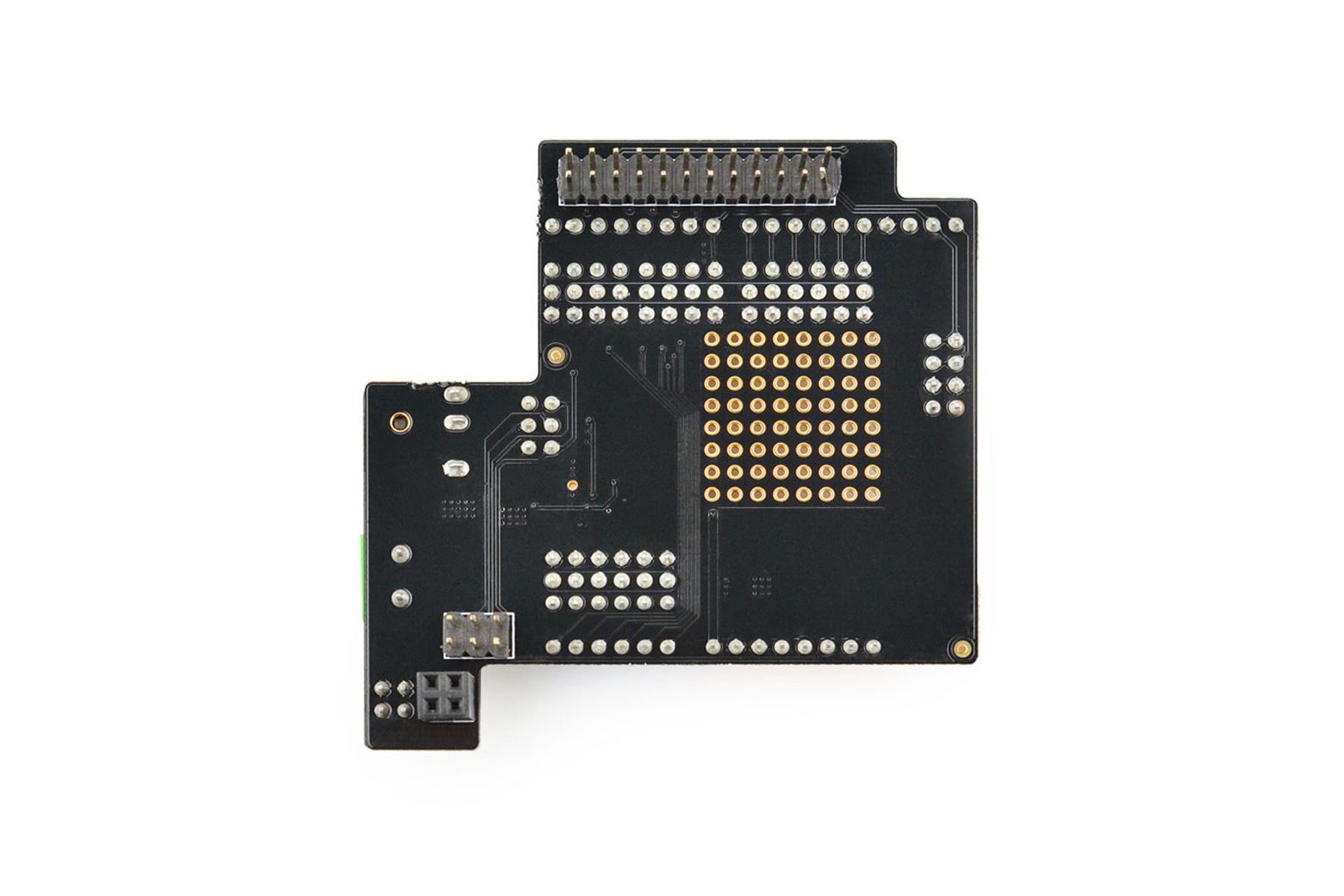

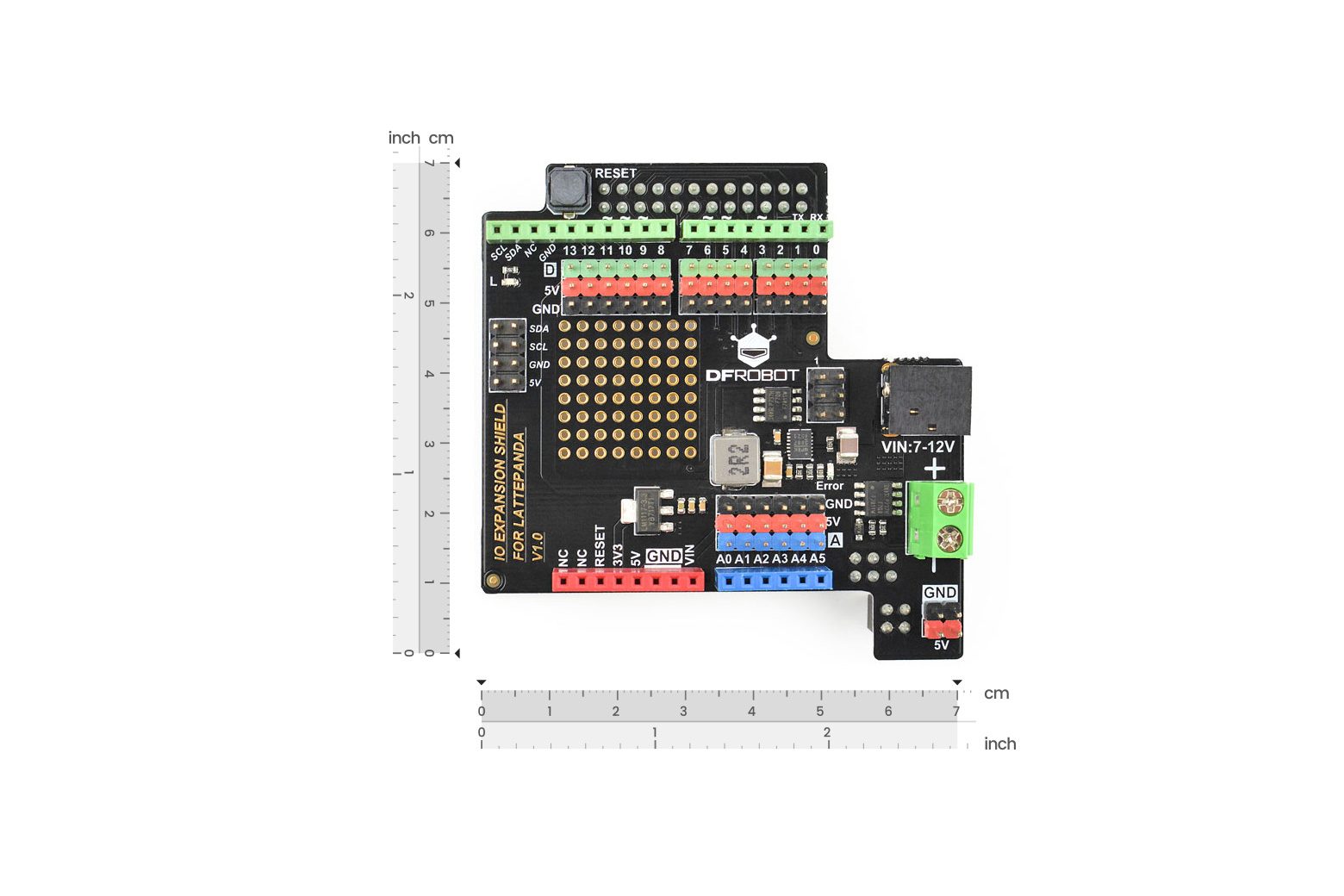

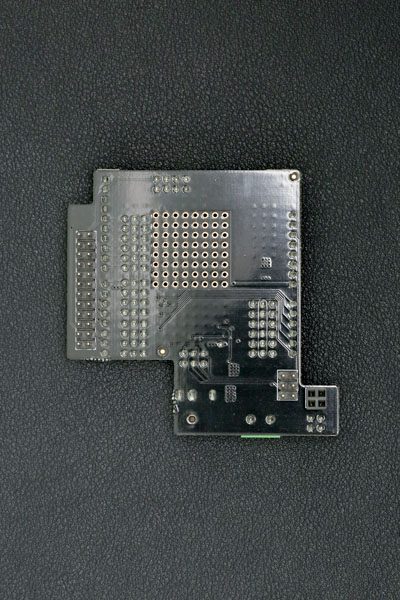

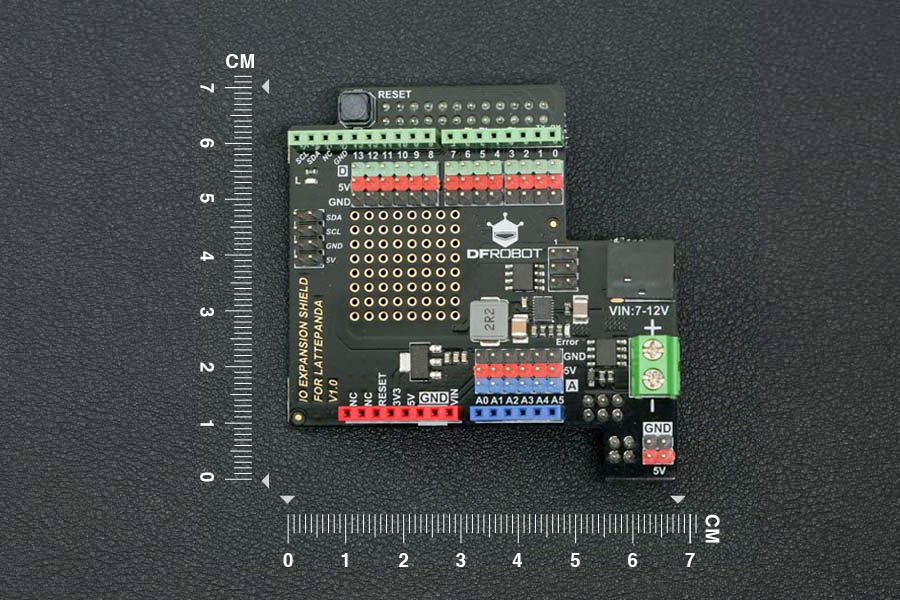

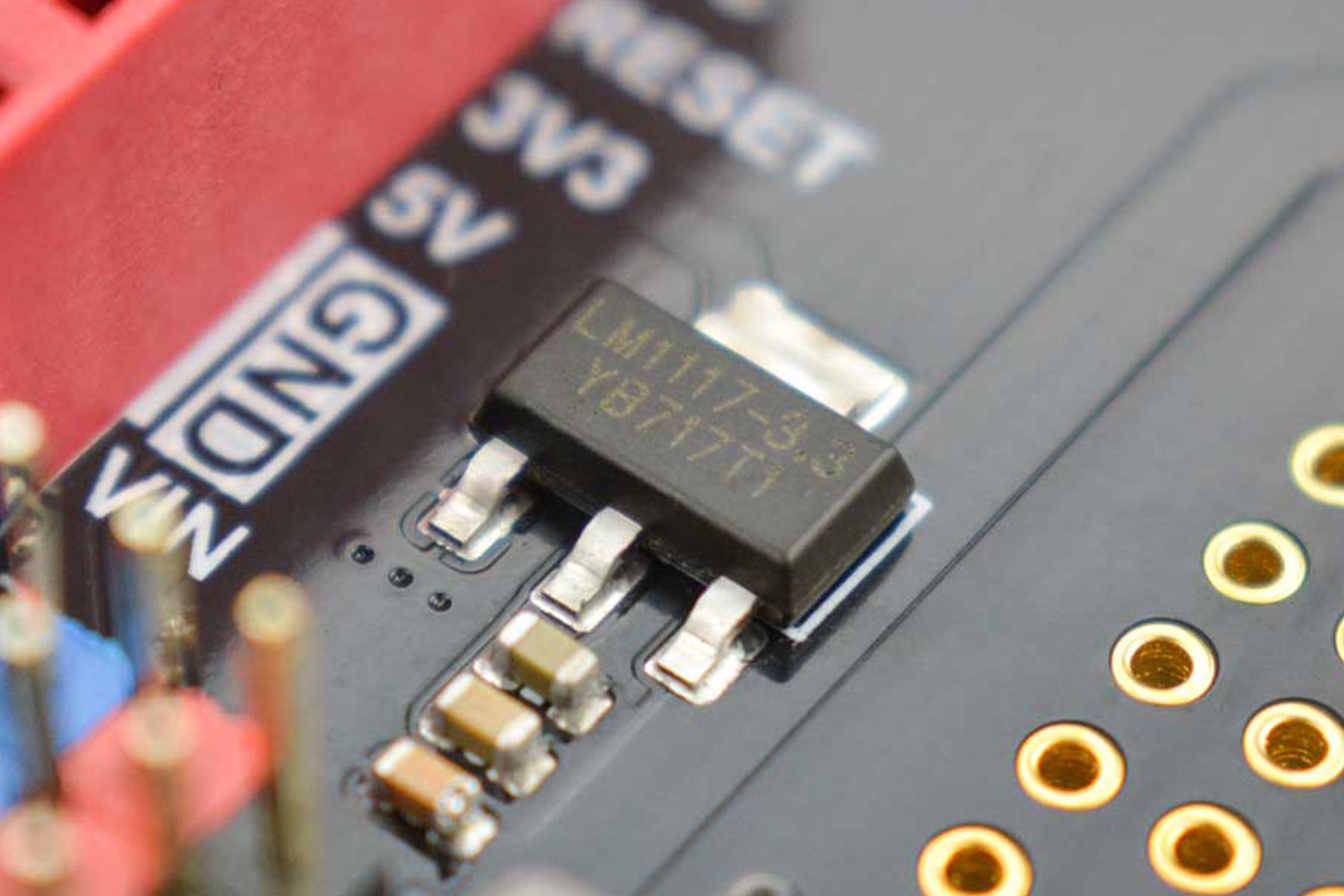

Introduzione Questo scudo di espansione I/O Gravity, realizzato per LattePanda V1 (non compatibile con LattePanda Alpha e Delta), interrompe tutti i pin GPIO per renderlo compatibile con il dispositivo Arduino standard e senza interruzioni con altre porte su LattePanda. Ogni pin ha una porta di alimentazione VCC e GND, compatibile con l’interfaccia con codice colore Gravity-3Pin, supporta centinaia di sensori e moduli. Gravity IO Expansion Shield per LattePanda Pinout E questo scudo aggiunge anche una nuova soluzione di alimentazione per LattePanda. È possibile utilizzare un alimentatore ad ampio intervallo da 7~12 V per alimentare la scheda e i dispositivi tramite porta terminale CC 2.1 o CC, massimo 5 A con uscita IO a 5 V. Tutto rende lo scudo perfetto per l’utilizzo di LattePanda per l’apprendimento e lo sviluppo. LattePanda con schermo di espansione Gravity IO Nota: 1. I due terminali di alimentazione sono collegati tra loro. Non collegare l’alimentazione esterna contemporaneamente 2. Quando si utilizza un alimentatore esterno da 7 ~ 12 V, non ripetere l’alimentazione LattePanda tramite USB Specifiche Compatibile con LattePanda V1 (non compatibile con LattePanda Alpha e Delta) Compatibile con Arduino Leonardo Sensore di gravità compatibile Tensione di ingresso: 7~12 V Interfaccia di ingresso: DC 2.1; Cavo a 2 pin. Interfaccia Gravity digitale x14 Interfaccia Gravity analogica x6 Porta I2C x2 Porta ICSP x1 Tensione di uscita: 5 V Tensione di funzionamento I/O: 5 V Corrente di uscita massima porta 5 V: 5 A Corrente di uscita massima porta 3,3 V: 1 A Pad prototipo generale 8×8 da 2,54 mm Dimensioni: 70 mm x 68 mm/2,76 x 2,68 pollici Elenco di spedizione Gravity IO Expansion Shield per LattePanda x1 Documenta il file schematico 3D
