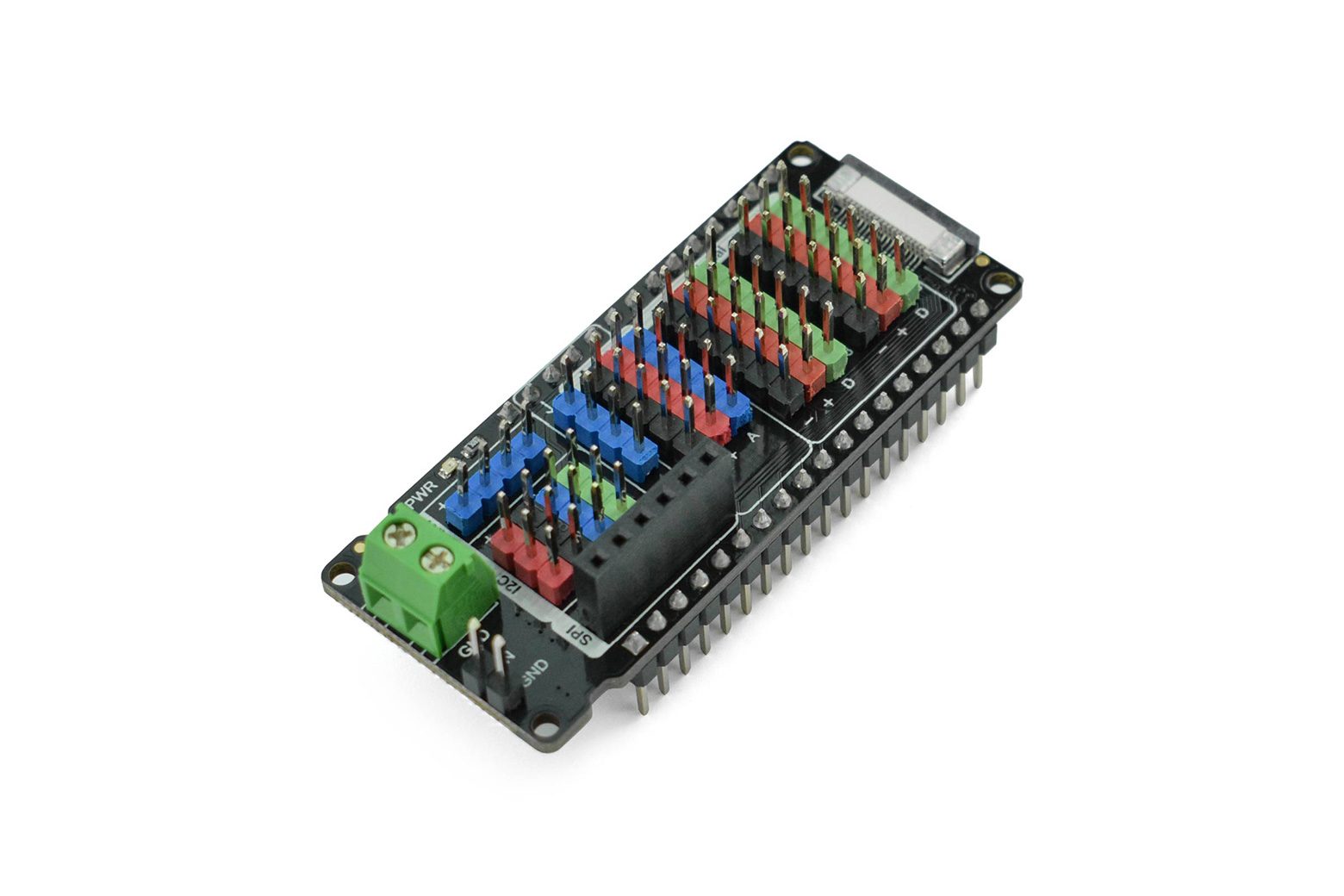

Gravità: scudo IO per FireBeetle 2 (ESP32 – DFR0762

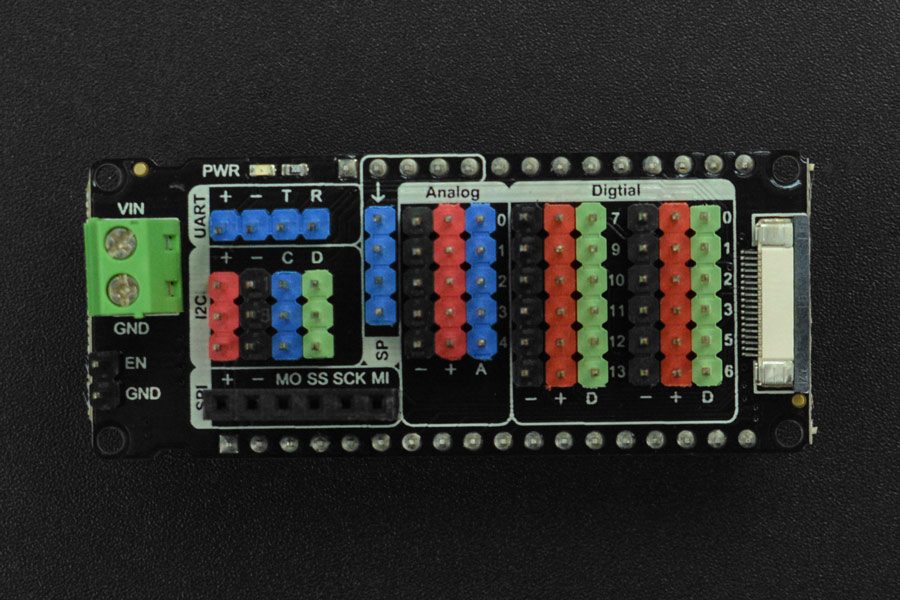

Introduzione Una varietà di sensori e moduli di gravità compatibili Plug-and-play, nessuna saldatura richiesta Appositamente progettato per la serie FireBeetle 2 (M0, ESP32-E), questo scudo di espansione Gravity IO offre varie porte tra cui digitale, analogica, I2C, UART, SPI, ecc. Inoltre, viene fornito con una presa di ingresso di alimentazione per il collegamento di un alimentatore esterno e un pin EN per interrompere l’alimentazione alla scheda principale. Lo schermo Gravity IO consente una comoda connessione tra i sensori di gravità DFRobot e la serie FireBeetle 2, senza necessità di saldatura. Nota: questa scheda di espansione è progettata specificamente per la serie di controller FireBeetle 2: M0, ESP32-E, non adatta per la serie FireBeetle originale. Caratteristiche Tutti i pin estratti, nessuna saldatura richiesta Supporta vari sensori e moduli di gravità Porta di alimentazione 3,3~5,5 V PH2.0, applicabile a progetti portatili Interfaccia GDI per il collegamento della serie DFRobot GDI Specifiche Tutti i pin estratti su connettori femmina IO digitale x12: GP0-3, GP5-7, GP9-13 IO analogico x5: A0-A4 UART x 1 I2C x 3 (in parallelo) SPI x 1 PH2.0 Porta di alimentazione: 3,3 V~5,5 V Schermo: GDI Dimensioni: 60 x 25,4 mm/2,36 x 1” Elenco di spedizione Gravità: Scudo IO per FireBeetle M0 ed ESP32-E x1 Documenti Wiki del prodotto Applicazioni Consente una comoda connessione tra i sensori di gravità DFRobot e la serie FireBeetle 2
