Gravità: sensore ad alta temperatura I2C (tipo K, 800 ℃) – DFR0558

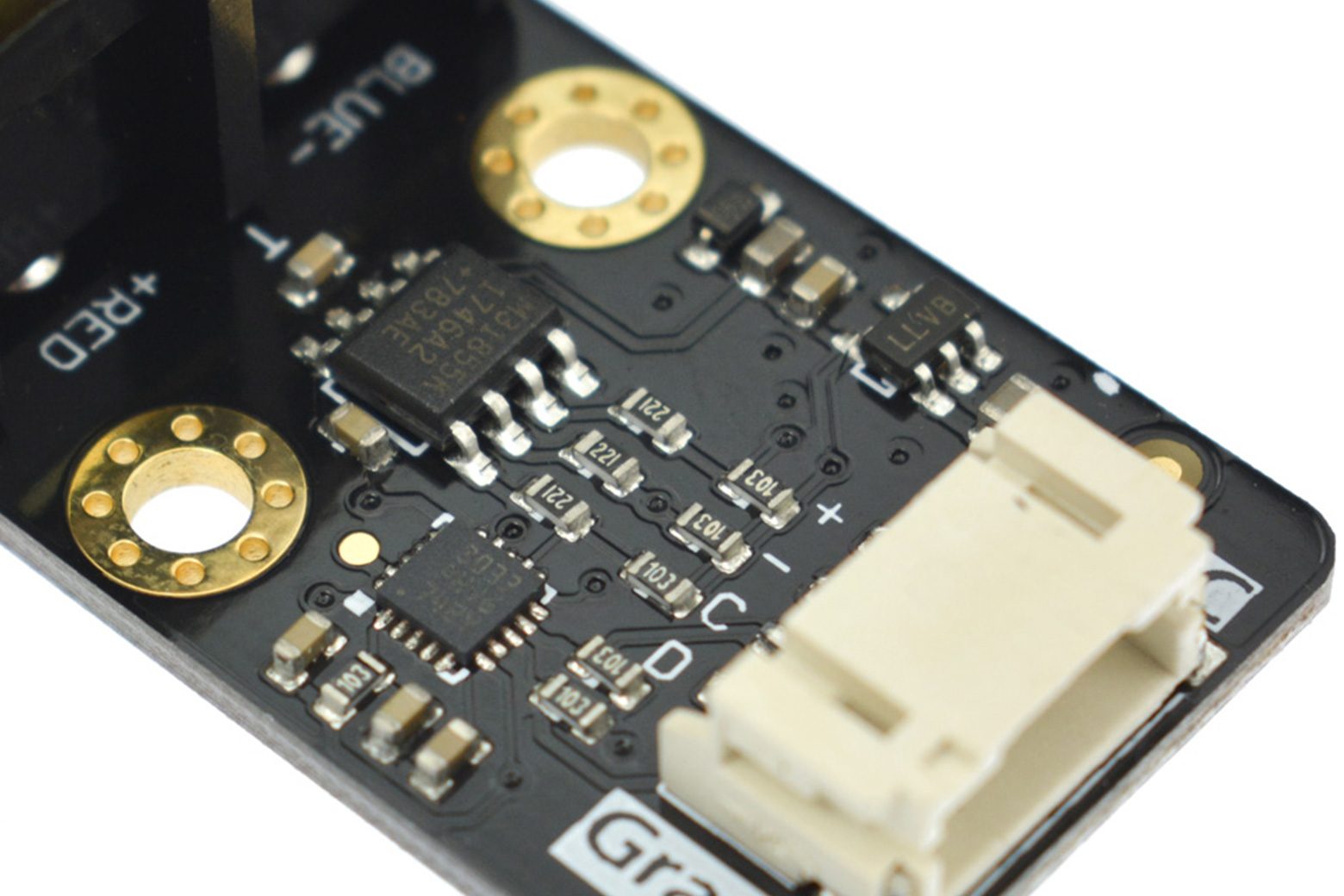

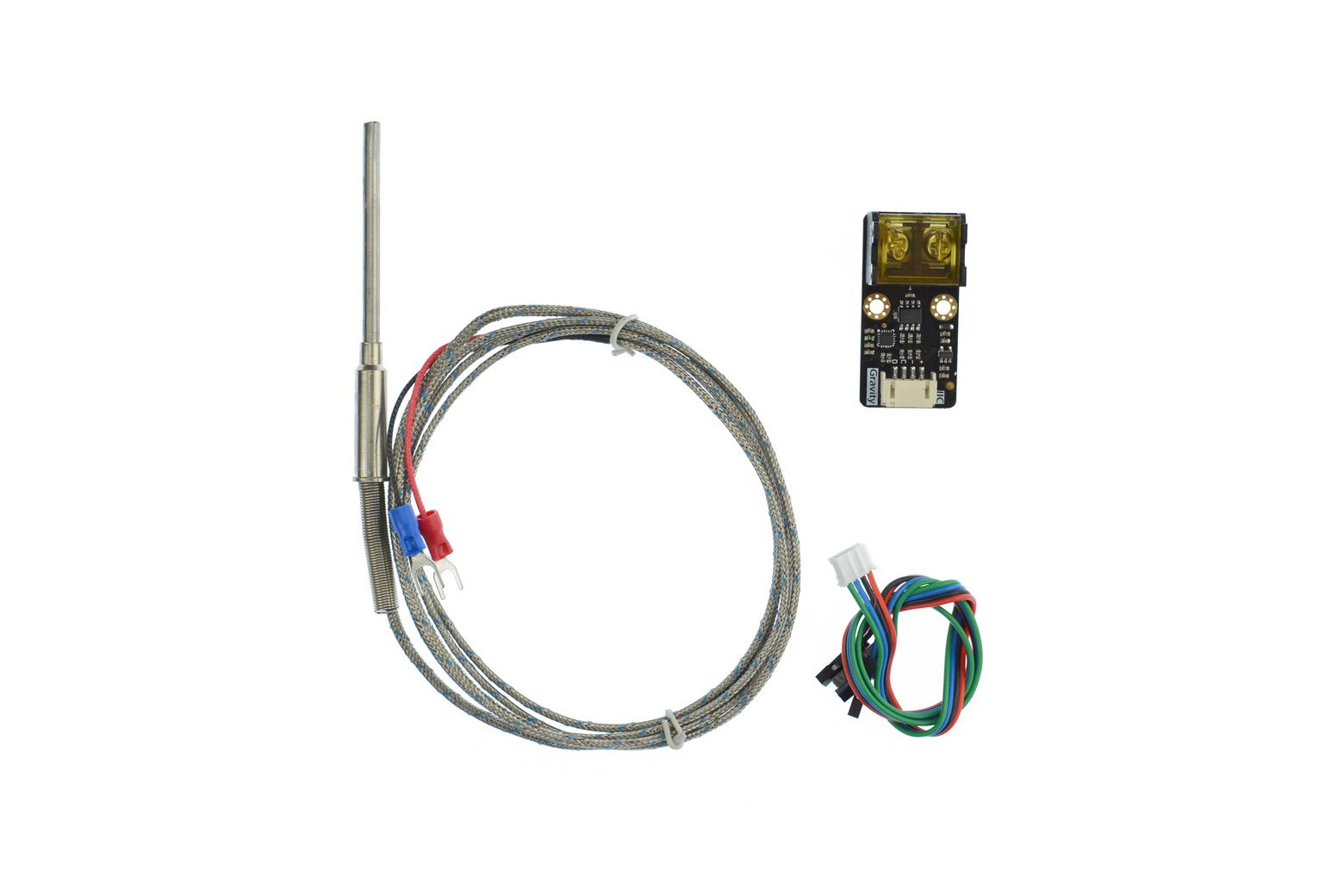

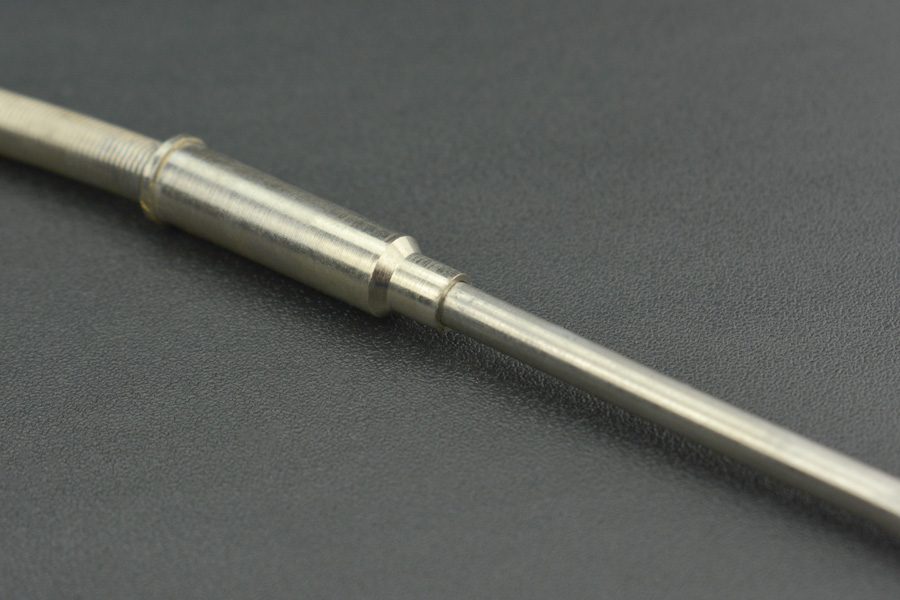

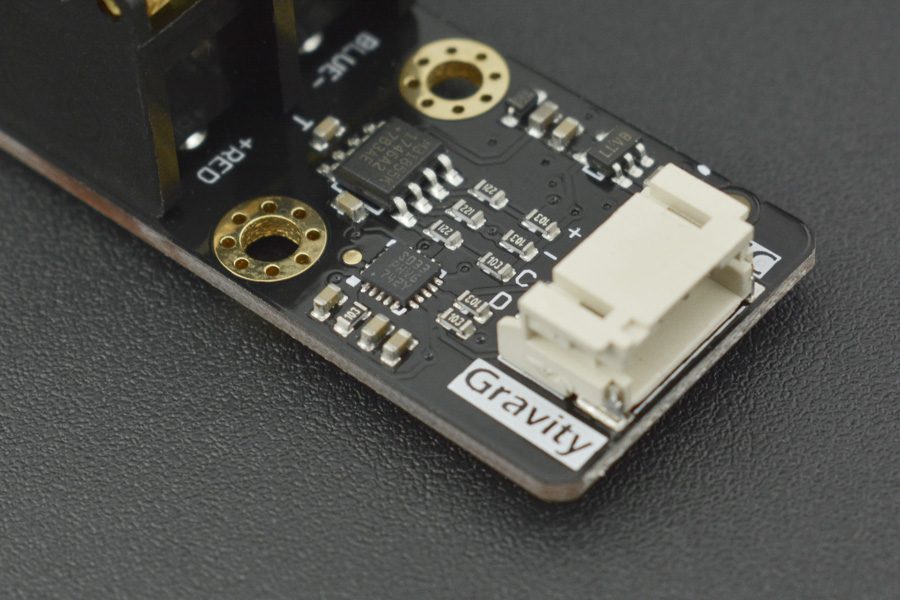

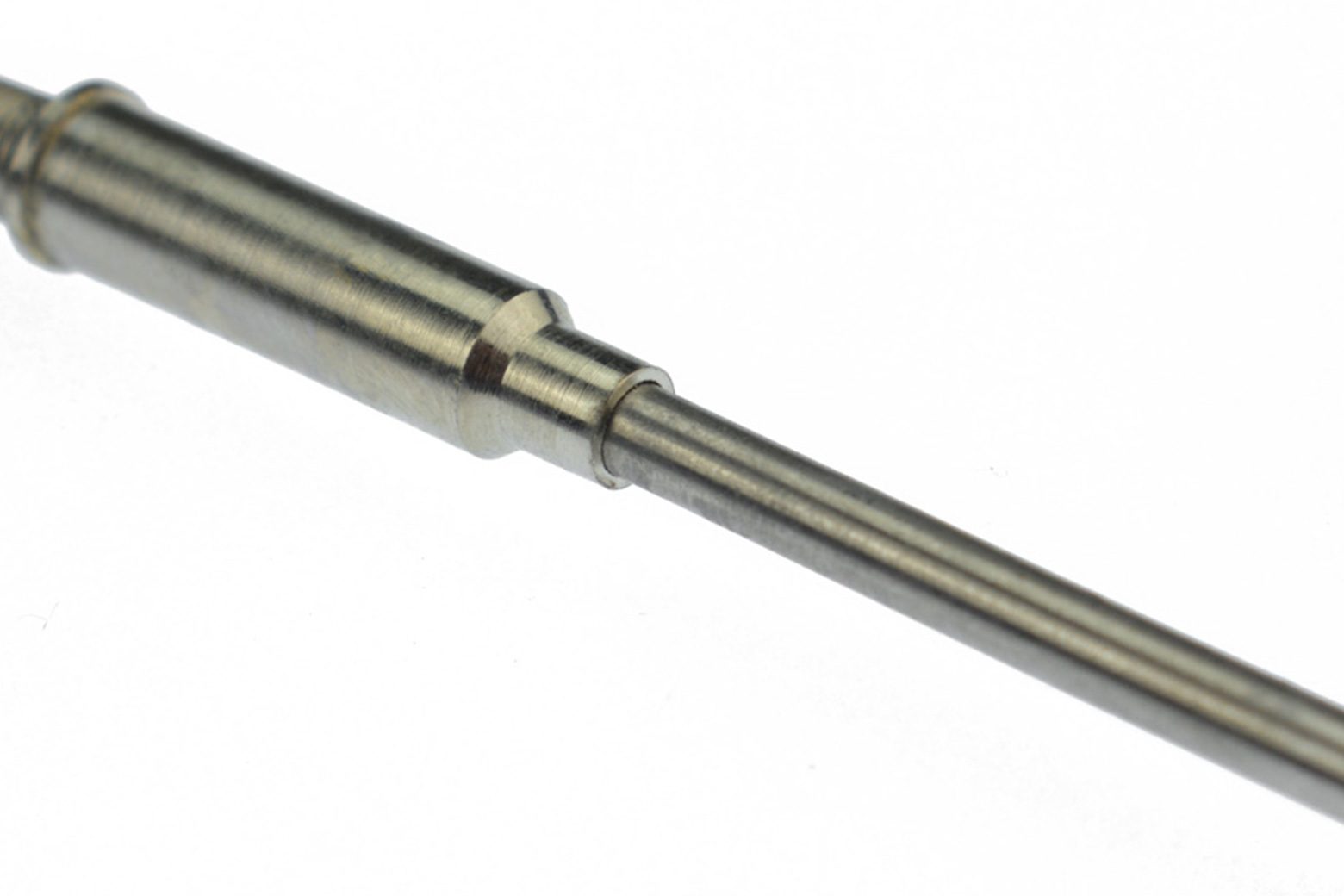

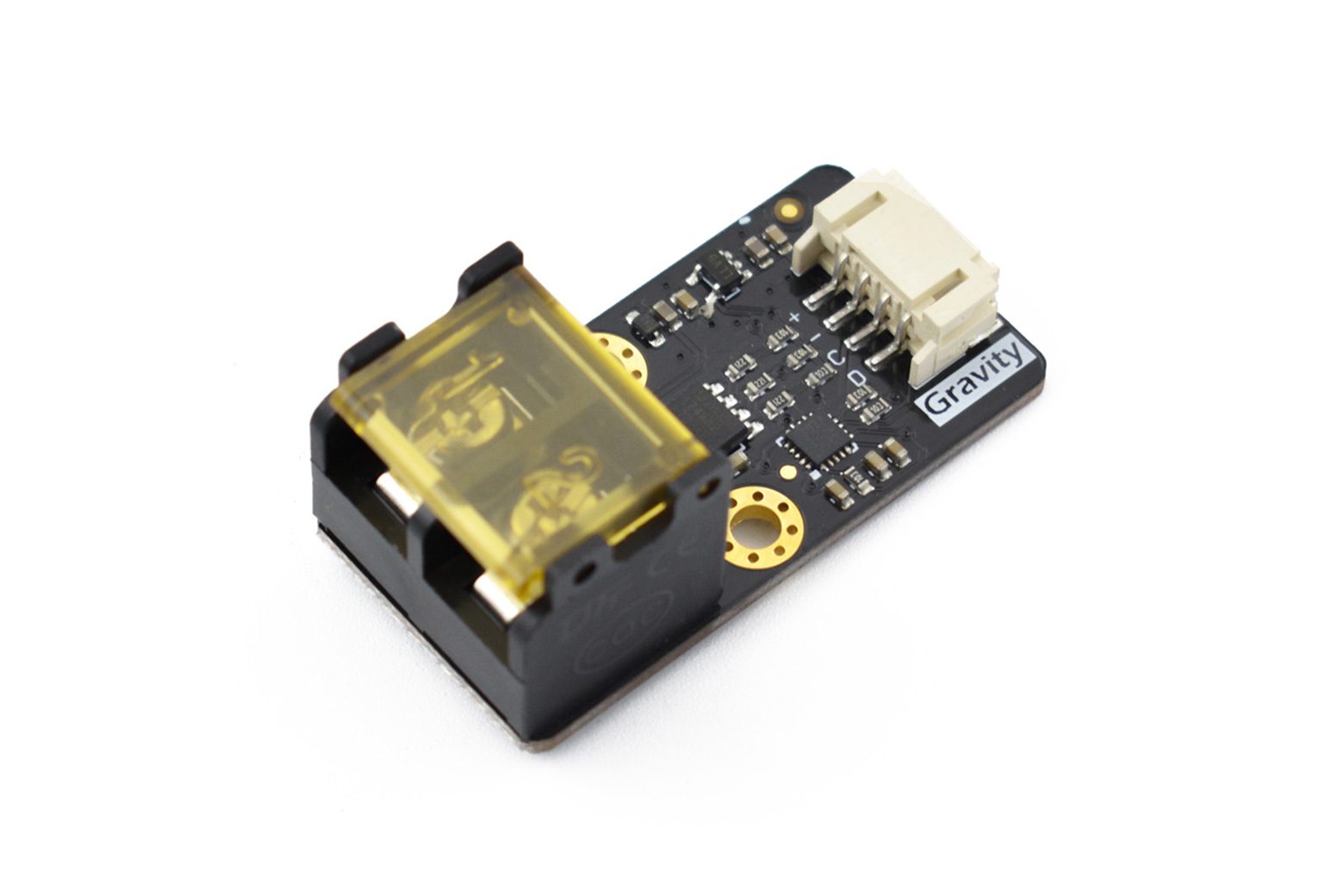

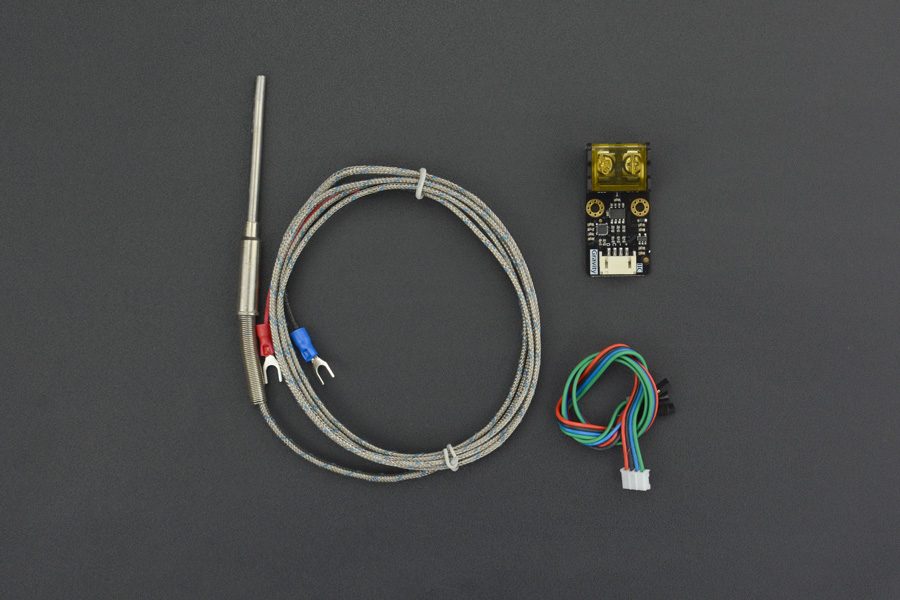

Introduzione PT100 è adatto per la maggior parte delle misurazioni di temperatura inferiori a 400°C, ma solitamente la temperatura della stufa a gas naturale domestica può superare gli 800°C e la temperatura del forno per ceramica o del forno elettrico ad alta potenza può essere superiore a 1000°C. Le termocoppie di tipo K sono comunemente utilizzate in scene a temperature ultra elevate. Il sensore digitale per alte temperature di tipo K è costituito da un modulo di conversione dell’amplificazione del segnale e da una sonda termocoppia di tipo K rivestita in acciaio inossidabile. Quando la sonda termocoppia di tipo K viene posizionata vicino ad una fonte di calore ad alta temperatura, la sonda genera una piccola tensione proporzionale alla temperatura per effetto termoelettrico. Il modulo utilizza un chip dedicato MAX31855K per amplificare questa piccola tensione, convertirla in segnali digitali e compensare di conseguenza. Le letture della temperatura possono essere lette tramite l’interfaccia Gravity I2C. Il modulo può misurare temperature estremamente ampie che vanno da -270°C a 1372°C, l’errore da -200°C a 700°C è entro ±2°C e l’errore da 700°C a 1350°C è entro ±4°C. La termocoppia di tipo K collegata può misurare fino a 800 °C con errore entro ± 2,5 °C. Schema di collegamento: Gravità: sensore ad alta temperatura I2C (tipo K) (Arduino UNO) Gravità: sensore ad alta temperatura I2C (tipo K) (Raspberry Pi 3B) Misurazione della fiamma Temperatura di un fornello a gas naturale Caratteristiche Misurazione della temperatura digitale ad alta risoluzione a 14 bit, 0,25°C Intervallo di temperature estremamente ampio Ampio voltaggio in ingresso, compatibile con controller da 3,3 V e 5 V Interfaccia I2C a gravità, connessione comoda Si adatta a qualsiasi termocoppia di tipo K Applicazioni sonda Forno elettrico, forno elettrico, fiamma ad alta temperatura, forno per ceramica a gas Specifiche Amplificazione del segnale Modulo di conversione Tensione in ingresso (VCC): 3,3 V~5,5 V Sonda: Termocoppia tipo K Intervallo di temperatura: -270°C~1372°C Risoluzione: 0,25 °C Errore: entro ≤ ±2°C(-200°C~700°C) ~ ±4°C(700°C~1350°C) Interfacce: Gravità I2C (livello logico 0-3,3 V) Dimensioni: 44,0 mm*22,0 mm Sonda termocoppia corazzata di tipo K Intervallo di temperatura: fino a 800 °C Errore: ≤ ±2,5 °C Lunghezza cavo: 1,5 m Lunghezza sonda: 50 mm Diametro sonda: Φ4 mm Caratteristiche: Impermeabile, resistente alla corrosione (resistente agli acidi deboli o agli alcali, antiruggine), resistenza alle alte temperature Elenco di spedizione Modulo di conversione dell’amplificazione del segnale x1 Sonda termocoppia corazzata di tipo K x1 Cavo sensore Gravity-4P I2C/UART x1 Documenti Wiki del prodotto Altri documenti
