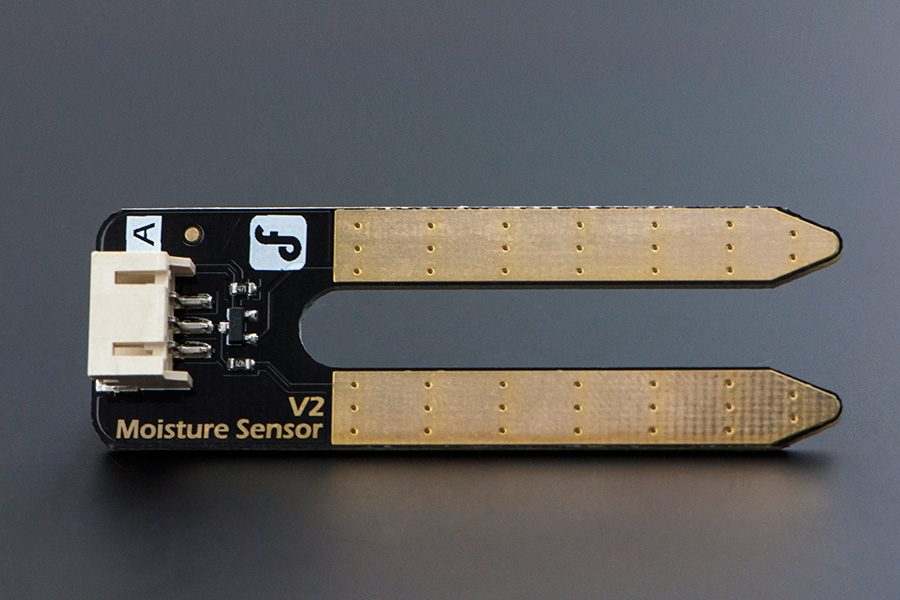

Gravità: sensore analogico di umidità del suolo per – SEN0114

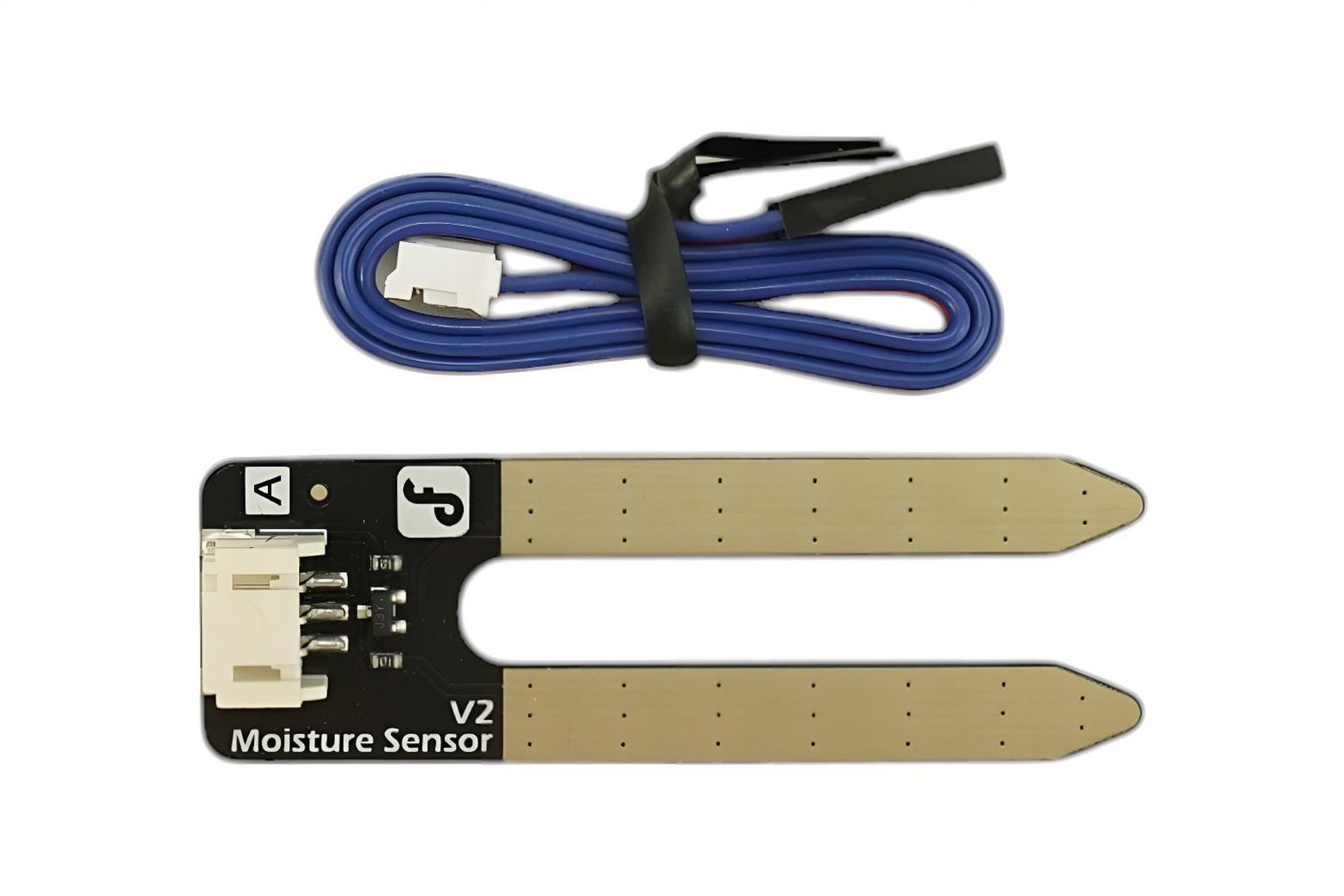

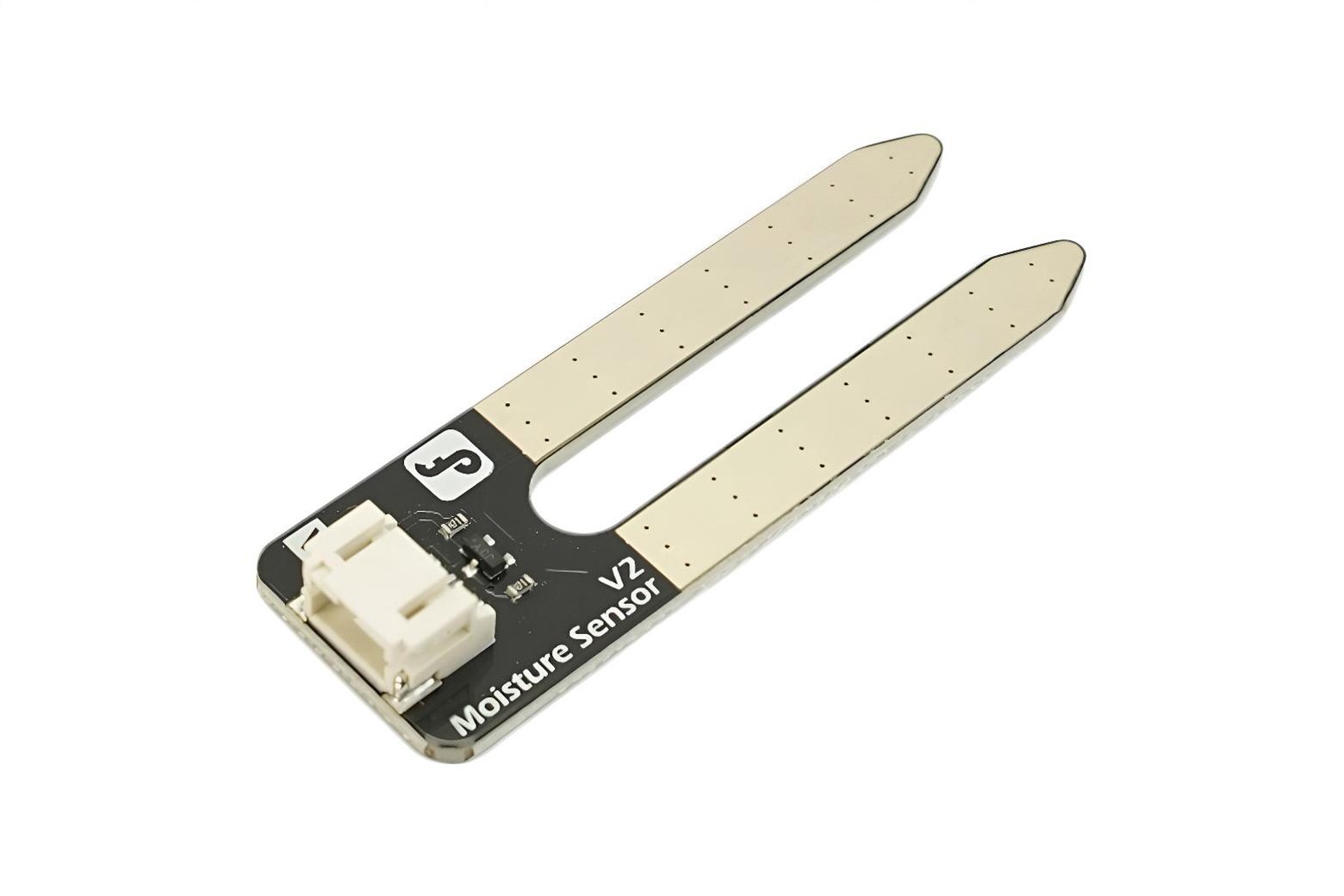

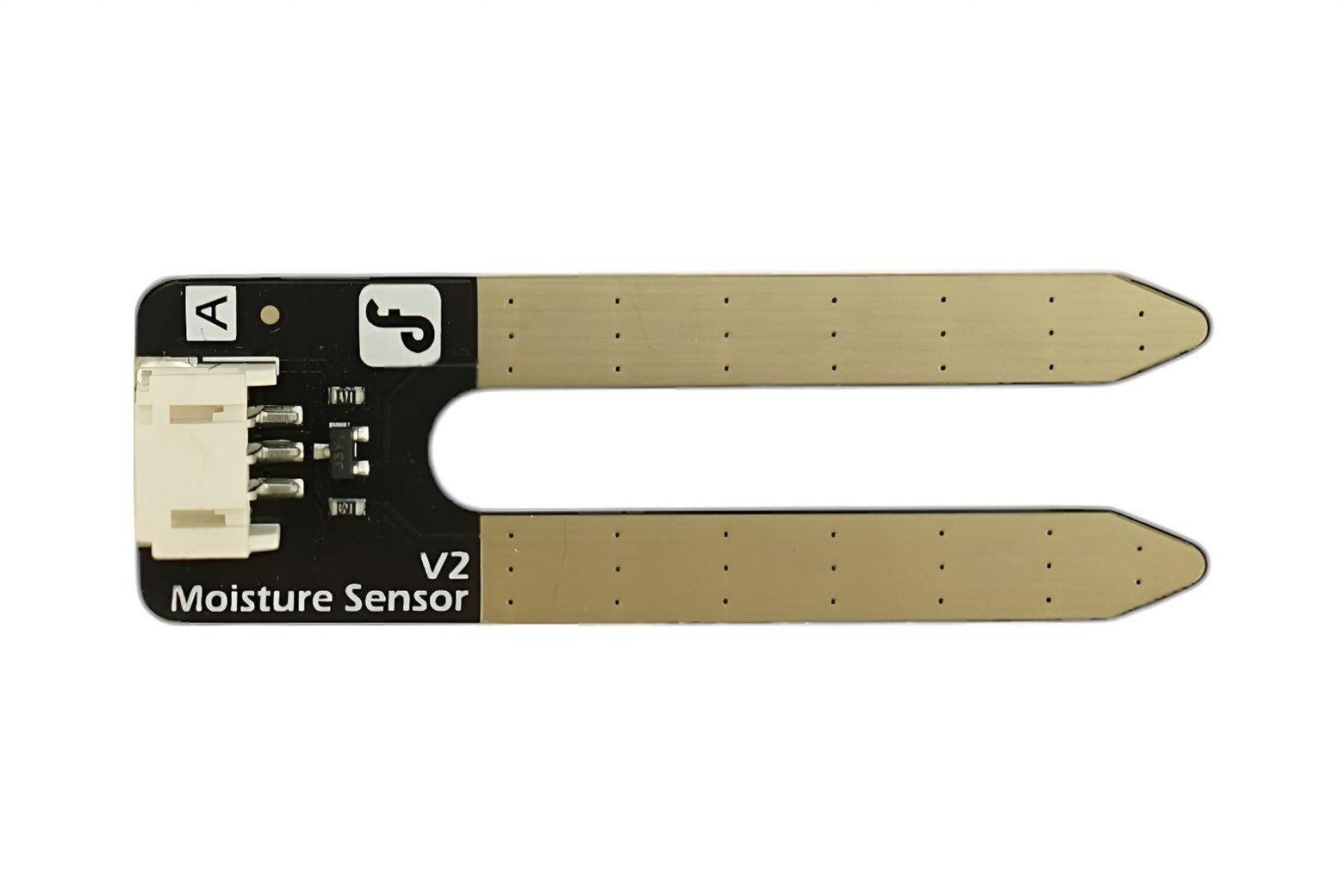

Introduzione Il sensore analogico di umidità del suolo a gravità offre rilevamento resistivo dell’umidità del suolo con uscita analogica 0-4,2 V, compatibile con Arduino e Raspberry Pi. Progettato per il monitoraggio a breve termine delle piante da interni e progetti educativi. Perfetto per progetti IoT per la casa intelligente e corsi di elettronica di base, questo sensore da 3,3 V/5 V è dotato di integrazione plug-and-play e analisi economica dell’umidità del suolo. Il nuovo sensore di umidità del suolo utilizza Immersion Gold che protegge il nichel dall’ossidazione. L’oro per immersione in nichel chimico (ENIG) presenta numerosi vantaggi rispetto alle placcature superficiali più convenzionali (e più economiche) come HASL (saldatura), tra cui un’eccellente planarità superficiale (particolarmente utile per PCB con pacchetti BGA di grandi dimensioni), buona resistenza all’ossidazione e usabilità per superfici di contatto non trattate come interruttori a membrana e punti di contatto. Questo sensore Arduino per l’umidità del suolo utilizza le due sonde per far passare la corrente attraverso il terreno, quindi legge la resistenza per ottenere il livello di umidità. Una maggiore quantità di acqua fa sì che il terreno conduca l’elettricità più facilmente (minore resistenza), mentre il terreno asciutto conduce male l’elettricità (maggiore resistenza). Questo sensore ti sarà utile per ricordarti di annaffiare le piante da interno o monitorare l’umidità del terreno nel tuo giardino. Per facilitare l’utilizzo di questo sensore, un’interfaccia Gravity è adattata per consentire il plug & play. Lo scudo di espansione Arduino IO è la soluzione migliore per questo sensore audio che si collega al tuo Arduino. Poiché questo sensore può funzionare a 3,3 V, lo rende compatibile con Raspberry Pi, Intel Edison, joule e curie. Nota: per approfondimenti più dettagliati sulla selezione del sensore più adatto, fare riferimento alla guida su [Come selezionare i migliori sensori di umidità del suolo per l’agricoltura e il laboratorio di ricerca]. Se si intende posizionare il sensore su un terreno molto umido, ciò renderebbe molto facile l’erosione della superficie del sensore entro diversi giorni, quindi suggeriamo di utilizzare invece questo sensore di umidità del suolo capacitivo analogico – resistente alla corrosione. Specifica Alimentazione: 3,3 V o 5 V Segnale di tensione in uscita: 0~4,2 V Corrente: 35 mA Definizione pin: Uscita analogica (filo blu) GND (filo nero) Alimentazione (filo rosso) Dimensioni: 60x20x5 mm (2,36×0,79×0,2″) Finitura superficiale: Immersione Oro Lista di spedizione Sensore di umidità x1 Cavo sensore analogico x1 Documenti Wiki (Gravità: sensore di umidità del suolo analogico per Arduino) Schema del sensore di umidità Sensore di umidità Codice di esempio Progetti Progetto 1. Progetto di irrigazione Brian Kelley Progetto 2. Notificatore di umidità della pianta IOT Ricevi un SMS o una chiamata se la tua pianta sta diventando troppo secca, insieme a un bel display LCD che fornisce informazioni sulla salute della tua pianta Componenti hardware: Sensore di umidità del suolo a particelle e fotoni per Arduino I2C 16×2 Modulo display LCD Arduino Catodo comune diffuso RGB Connettore micro USB Scheda Perf Uxcell 4×6 cm.
