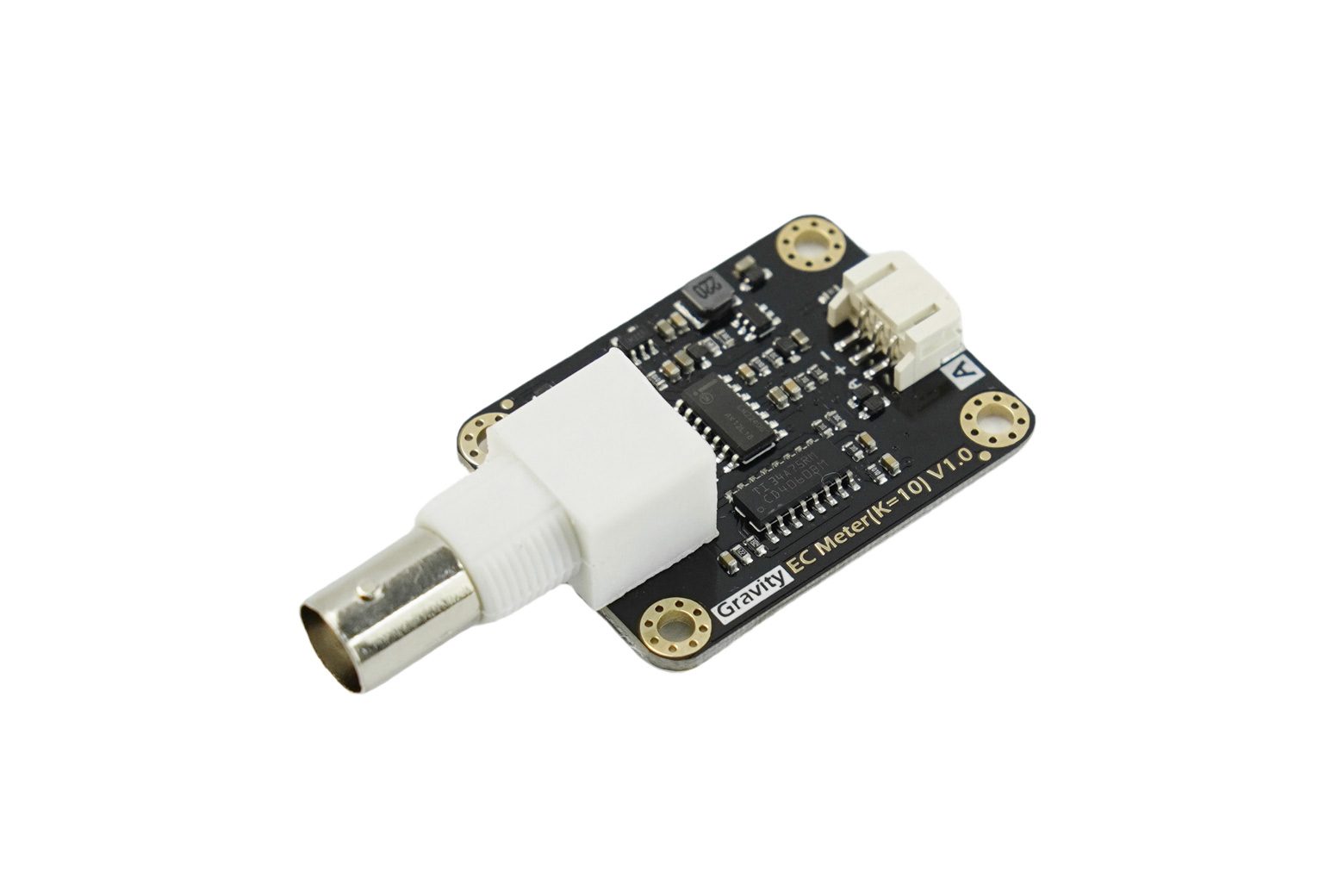

Gravità: sensore analogico EC/conducibilità – DFR0300-H

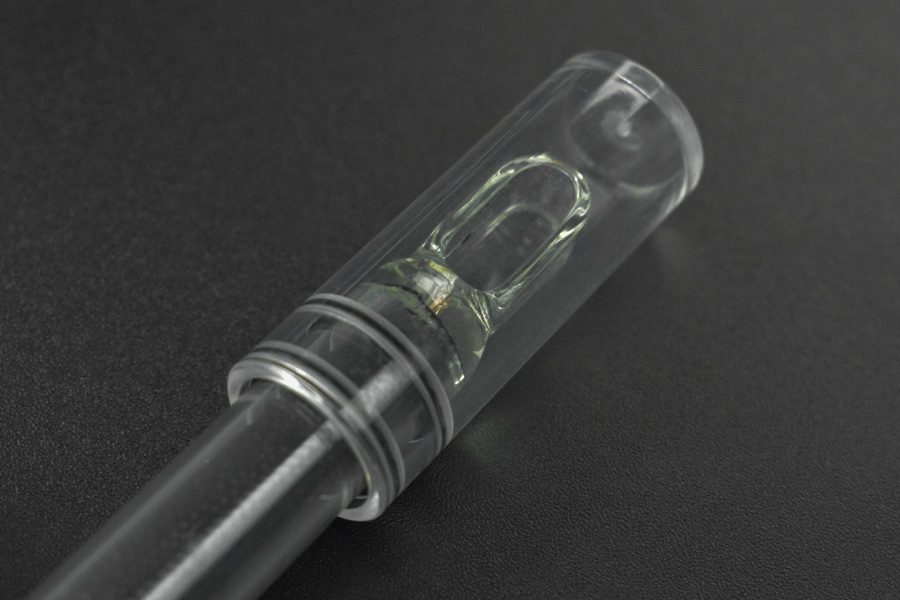

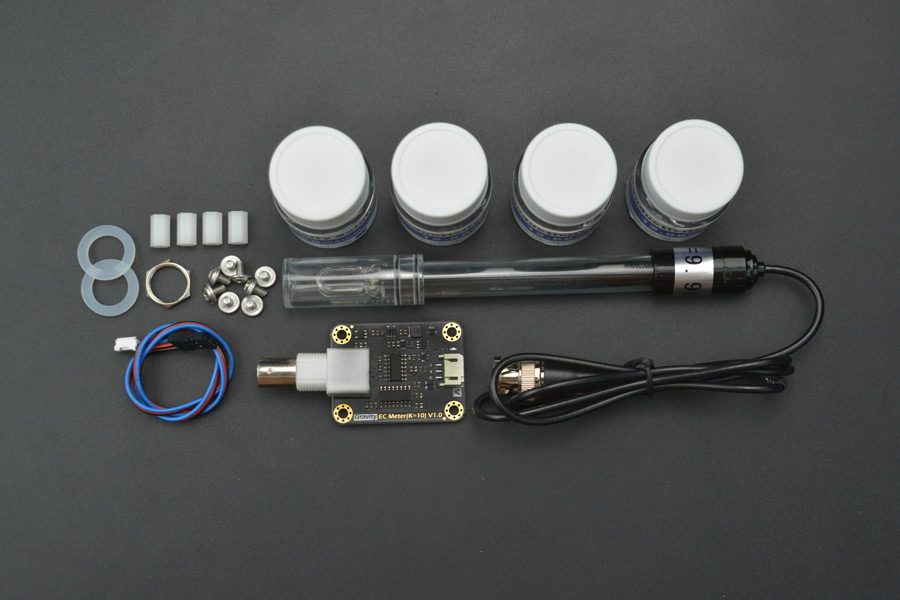

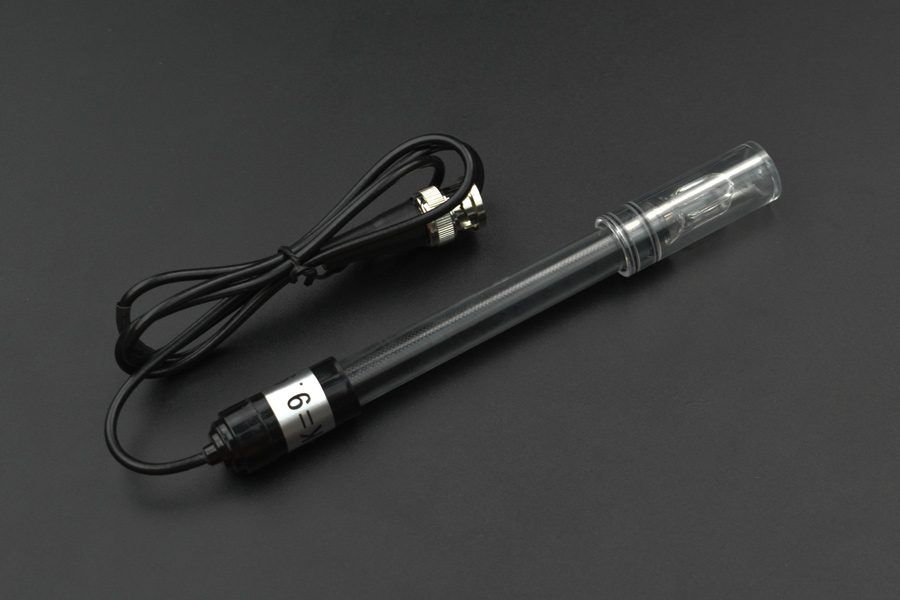

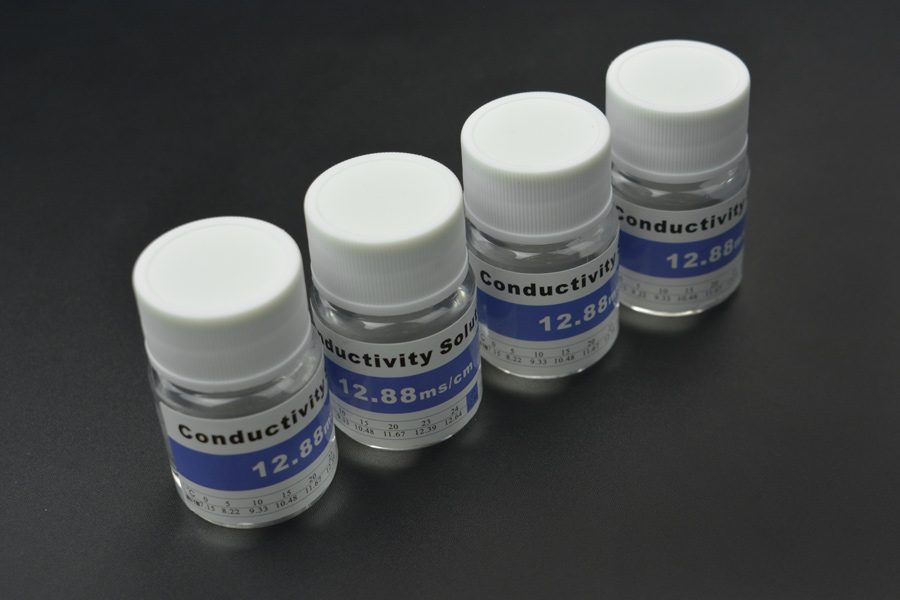

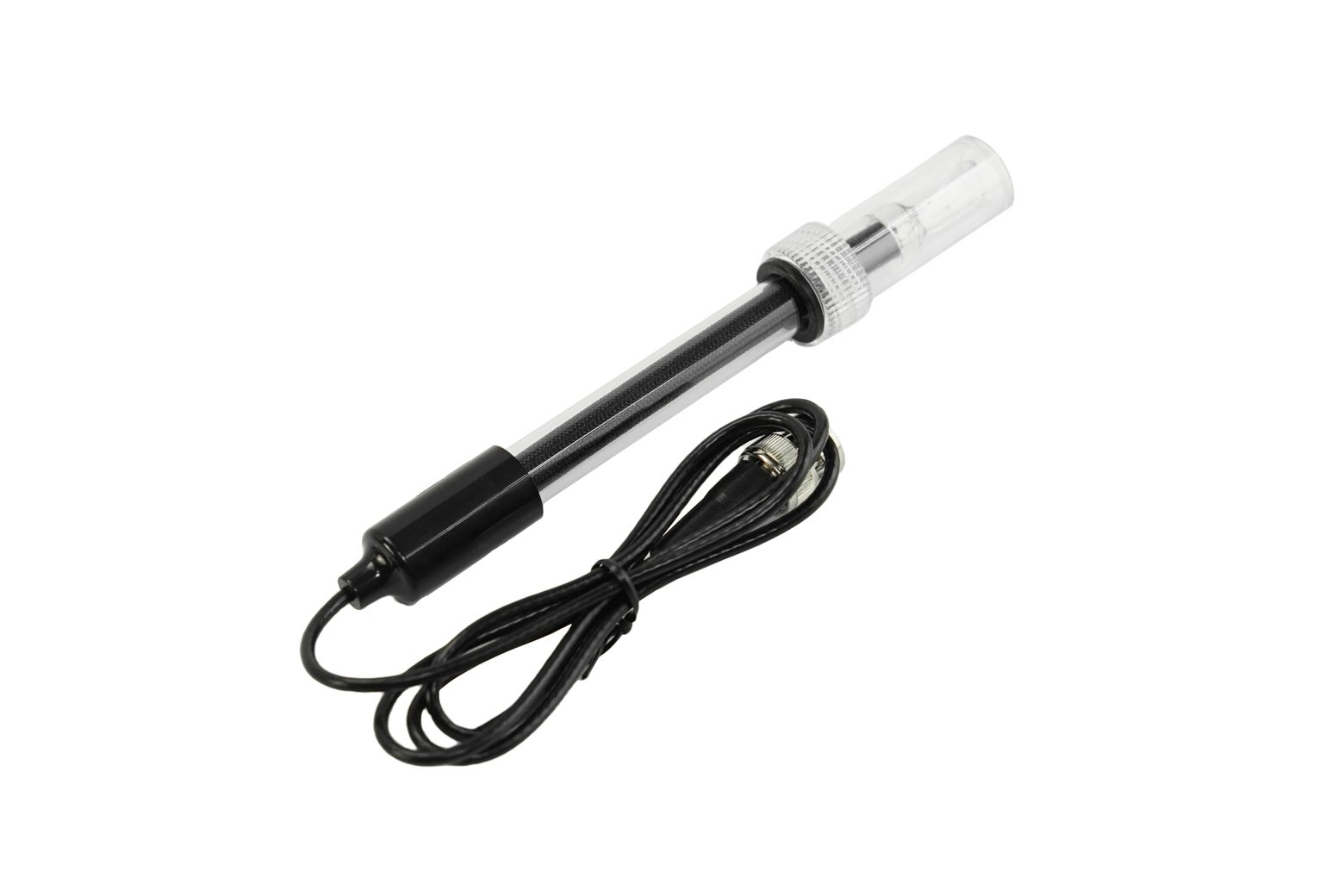

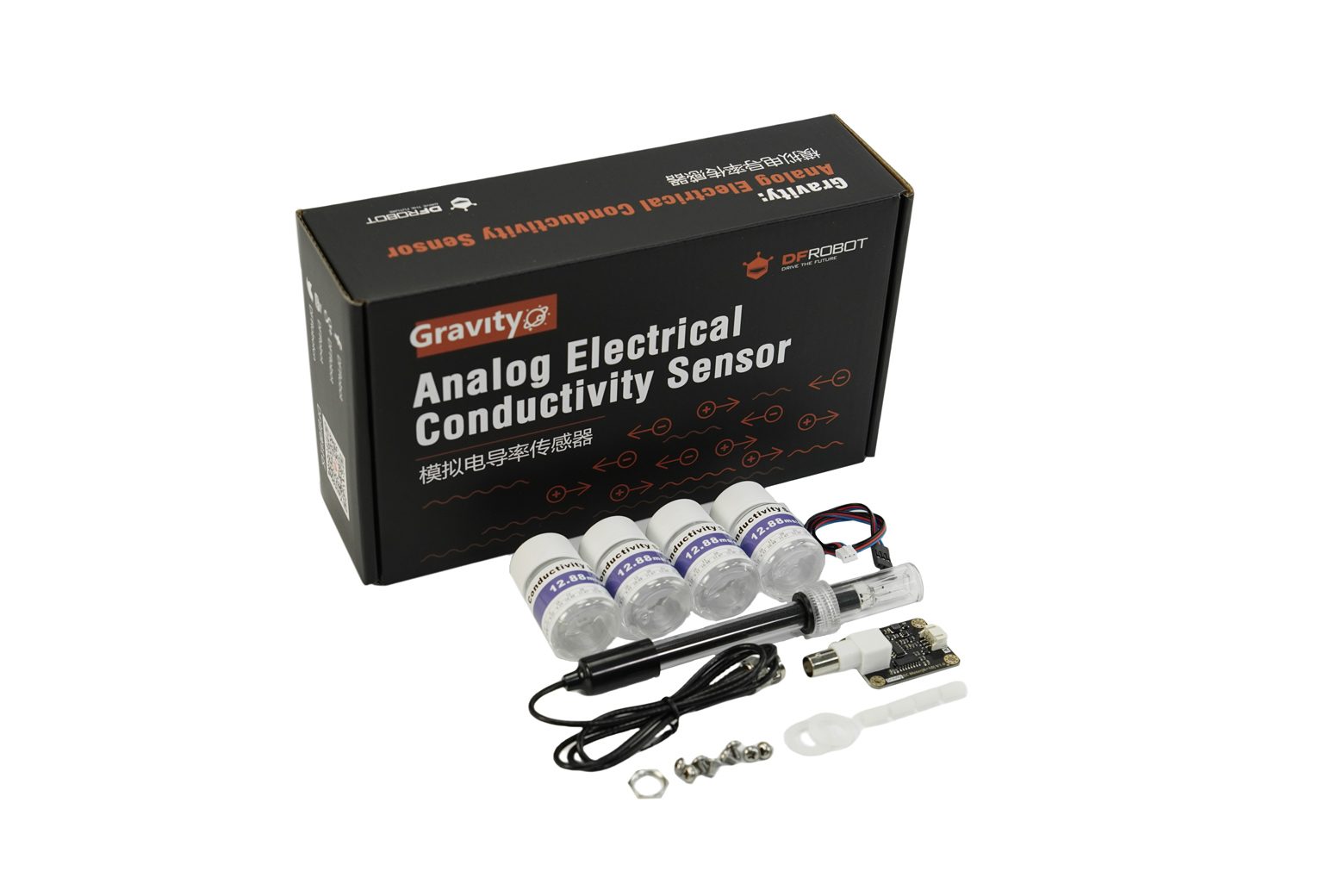

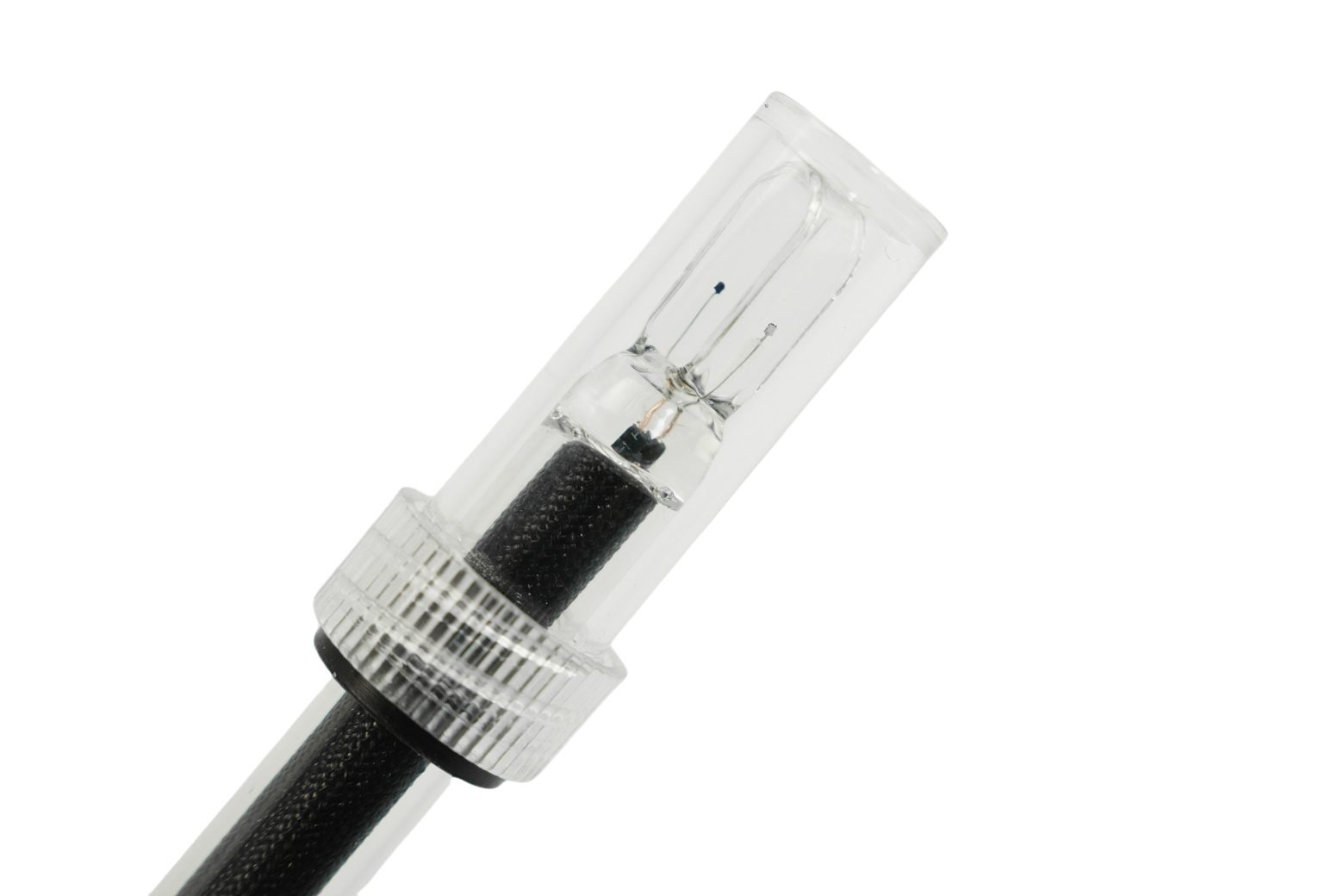

Introduzione DFRobot Gravity: sensore/metro analogico di conducibilità elettrica (K=10) è particolarmente utilizzato per misurare liquidi ad alta conduttività elettrica, come acqua di mare, salamoia concentrata, ecc. L’intervallo di misurazione arriva fino a 100 ms/cm. Questo prodotto è adatto per applicazioni sulla qualità dell’acqua nella maricoltura, ad esempio pesca marina e acquari marini. Puoi anche consultare la Guida alla selezione del sensore di liquido per acquisire maggiore familiarità con la nostra serie di sensori di liquido. Supporta un ampio ingresso di tensione da 3 ~ 5 V ed è compatibile con le schede di controllo principali da 5 V e 3,3 V, come Arduino e Raspberry Pi. La sorgente di eccitazione adotta un segnale CA, che riduce efficacemente l’effetto di polarizzazione, migliora la precisione e prolunga la vita della sonda; La libreria software utilizza un metodo di calibrazione a punto singolo ed è in grado di identificare automaticamente una soluzione tampone standard, in modo semplice e conveniente. Con questo prodotto, la scheda di controllo principale (come Arduino) e la libreria software, puoi costruire rapidamente un conduttimetro elettrico, plug and play, senza bisogno di saldature, che fornisce una serie di soluzioni di misurazione della conducibilità plug and play per i produttori. DFRobot fornisce una varietà di prodotti per sensori della qualità dell’acqua, dimensioni e interfaccia uniformi, non solo soddisfano le esigenze di vari test sulla qualità dell’acqua ma sono adatti anche per il fai-da-te di tester multiparametrici della qualità dell’acqua. Suggerimenti: questo prodotto non contiene un sensore di temperatura. Per garantire la precisione della misurazione, si consiglia vivamente di aggiungere un sensore di temperatura per misurare la temperatura e ottenere la compensazione automatica della temperatura. È possibile utilizzare il sensore di temperatura impermeabile DS18B20. Schema di connessione Arduino Attenzione: 1. La sonda è una sonda da laboratorio. Non immergere nel liquido per lungo tempo. In caso contrario, ciò ridurrà la durata della sonda. 2.Lo strato nero platino è attaccato alla superficie della lamiera nella sonda. Dovrebbe evitare che qualsiasi oggetto lo tocchi. Può essere lavato solo con acqua distillata, altrimenti lo strato nero platino verrà danneggiato, determinando una misurazione imprecisa. Dispone di ampio ingresso di tensione da 3,0 ~ 5,0 V, tensione di uscita di 0 ~ 3,2 V, compatibile con la sorgente di eccitazione CA della scheda madre da 5 V e 3,3 V, riduce efficacemente la polarizzazione Connettore a gravità e connettore BNC, plug and play, nessuna saldatura La libreria software supporta la calibrazione a punto singolo e identifica automaticamente la soluzione buffer standard, integra l’algoritmo di compensazione della temperatura Dimensioni e connettore uniformi, convenienti per la progettazione di strutture meccaniche Specifiche Scheda di conversione del segnale Tensione di alimentazione: 3,0 ~ 5,0 V Tensione di uscita: 0~3,2 V Connettore sonda: Connettore segnale BNC: PH2.0-3Pin Precisione di misurazione: ±5% F.S. Dimensioni scheda: 42 mm*32 mm/1,65 pollici*1,26 pollici Sonda di conducibilità elettrica Tipo di sonda: Grado da laboratorio Costante di cella: 10±2 Intervallo di rilevamento supporto: 10~100 ms/cm Intervallo di temperatura: 0~40°C Durata della sonda: >0,5 anni (La vita effettiva è correlata alla frequenza di utilizzo e alla scena) Lunghezza cavo: 100±2 cm Elenco di spedizione Sonda di conducibilità elettrica (K=10, Grado da laboratorio） x1 Scheda di conversione del segnale x1 Soluzione buffer standard 12,88 ms/cm x4 Cavo sensore analogico di gravità x1 Guarnizione impermeabile x2 Tappo a vite per connettore BNC x1 M3 * 10 pilastri in nylon x4 M3 * 5 viti x8 Documenti Wiki del prodotto Altri documenti
