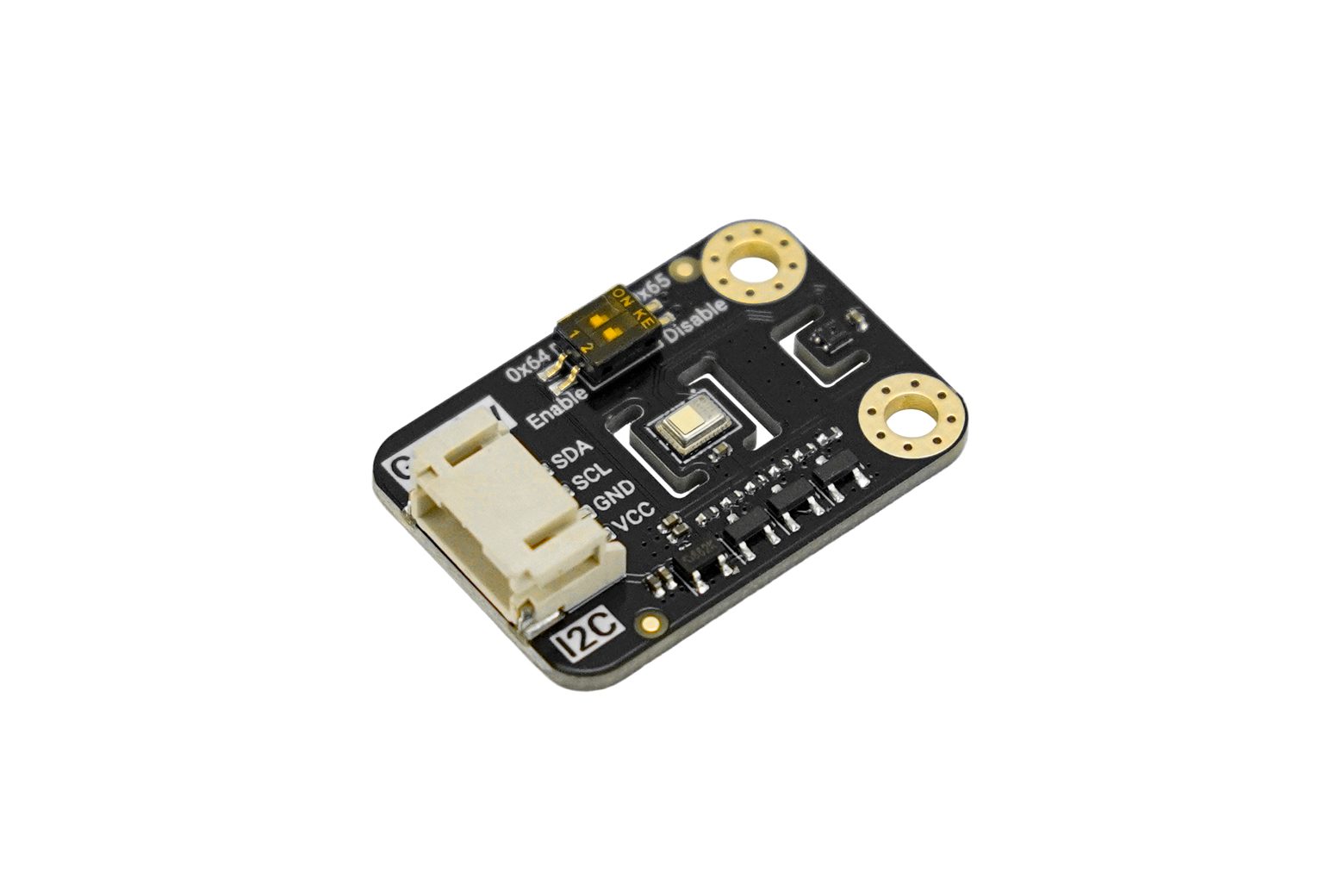

Gravità: sensore di anidride carbonica (CO2) STCC4 – SEN0678

Introduzione Il sensore Gravity: STCC4 di biossido di carbonio (CO2) è un modulo di monitoraggio della qualità dell’aria multifunzionale e altamente conveniente progettato per una rapida integrazione hardware e implementazioni scalabili. Utilizzando il chip di rilevamento del gas ad alte prestazioni Sensirion STCC4 basato sul principio di misurazione della conducibilità termica (TC), questo sensore fornisce letture della concentrazione di CO2 stabili e affidabili. La sua caratteristica distintiva è la combinazione di estrema convenienza con funzionalità di misurazione 3 in 1, che integra un sensore SHT40 integrato per fornire dati simultanei su CO2 (con un intervallo di misurazione da 400 a 5.000 ppm e una precisione di ±[100 ppm + 10%]), temperatura ambiente e umidità. Funzionando su un ampio intervallo di tensione da 3,3 V a 5 V e comunicando tramite un’interfaccia I2C standard, elimina cablaggi e saldature complessi. Ciò rende il modulo particolarmente adatto per l’implementazione di reti di monitoraggio della qualità dell’aria interna multinodo, sistemi di automazione degli edifici, configurazioni di case intelligenti e progetti STEM educativi in cui vincoli di budget, dimensioni compatte e facilità d’uso sono considerazioni primarie. Rapporto costo-efficacia senza pari per reti IoT scalabili Sfruttando la tecnologia di conduttività termica, i costi operativi e di produzione sono significativamente ridotti rispetto ai tradizionali sensori NDIR o PAS. Questa elevata accessibilità consente a sviluppatori, ingegneri ed educatori di creare reti multi-room per la qualità dell’aria o implementazioni IoT distribuite su larga scala senza superare i budget hardware. Fornisce un’alternativa altamente valida quando l’implementazione di dozzine di sensori professionali ad alto costo è finanziariamente poco pratica. Figura: diagramma strutturale interno che illustra il principio di misurazione della conducibilità termica (TC) utilizzato dal chip STCC4. Rilevamento 3 in 1 con compensazione automatica L’inclusione del sensore SHT40 integrato trasforma il modulo da un rilevatore di gas monouso in un nodo ambientale completo. Monitora continuamente la temperatura e l’umidità ambientale, utilizzando attivamente questi dati per compensare automaticamente le letture di CO₂. Ciò garantisce una precisione affidabile nelle fluttuazioni del clima interno, fornisce tre parametri ambientali critici da un singolo dispositivo e semplifica l’architettura complessiva del sistema. Integrazione perfetta e progettazione Plug-and-Play Lo sviluppo dell’hardware è ottimizzato tramite l’interfaccia Gravity I2C standard. L’ampia tensione operativa da 3,3 V a 5 V garantisce la compatibilità nativa con i microcontrollori più diffusi come Arduino, ESP32 e Raspberry Pi. La natura plug-and-play elimina la necessità di breadboard, saldature o complessi circuiti di spostamento di livello, riducendo significativamente i tempi di sviluppo e accelerando la transizione dal prototipo al prodotto finale. Figura: Integrazione hardware plug-and-play del sensore di CO2 Gravity STCC4 con un microcontroller Arduino tramite un’interfaccia I2C standard. Basso consumo energetico per il monitoraggio continuo Progettato per applicazioni moderne e attente al risparmio energetico, il modulo supporta un profilo energetico altamente efficiente. Con una corrente di misurazione continua di soli 950 μA e una modalità di sospensione profonda che assorbe solo 1 μA, è ottimizzato per i nodi domestici intelligenti alimentati a batteria e le stazioni di monitoraggio ambientale remoto che richiedono un funzionamento ininterrotto a lungo termine. Figura: Dati del monitor seriale in tempo reale che dimostrano le letture simultanee di CO2, temperatura e umidità emesse direttamente dal sensore. Caratteristiche Elevata precisione di misurazione: basata sul principio TC per dati stabili e affidabili Basso consumo energetico: adatto per sistemi alimentati a batteria o sempre attivi Dimensioni compatte: facile da integrare in un design modulare e con vincoli di spazio Uscita digitale: interfaccia I2C con forte capacità anti-interferenza Plug and play: interfaccia Gravity standard, nessuna saldatura richiesta Specifiche Tensione di alimentazione: 3,3–5,0 V CC Temperatura operativa: 10°C ~ 40°C Umidità operativa: 20% ~ 80% UR (senza condensa) Corrente operativa: Picco: 4,2 mA Misurazione continua: 950 μA Modalità a scatto singolo: 100 μA (intervallo di campionamento di 10 s) Sonno profondo: 1 μA Intervallo di misurazione CO₂: 400–5.000 ppm Precisione CO₂: ±(100 ppm + 10% della lettura) Tempo di risposta: 20 s Interfaccia: Gravità I2C Lista di spedizione Gravità Sensore di CO2 STCC4 x 1 Cavo di gravità a 4 pin x 1 Documenti Wiki del prodotto Applicazioni Monitoraggio della qualità dell’aria interna: rilevamento di CO₂ in tempo reale per migliorare il comfort in case e uffici Sistemi domestici intelligenti: funziona con ventilazione, aria condizionata e finestre per il controllo automatizzato del flusso d’aria Monitoraggio di edifici e aule: Garantisce la sicurezza aerea in ambienti ad alta occupazione Monitoraggio ambientale e IoT: adatto a vari nodi di qualità dell’aria IoT Progetti educativi e sperimentali: dimostrazione intuitiva dei cambiamenti di concentrazione di CO₂ per l’istruzione STEM
