Gravità: sensore di corrente analogico 50 A (AC/DC) V2 – SEN0098-V2

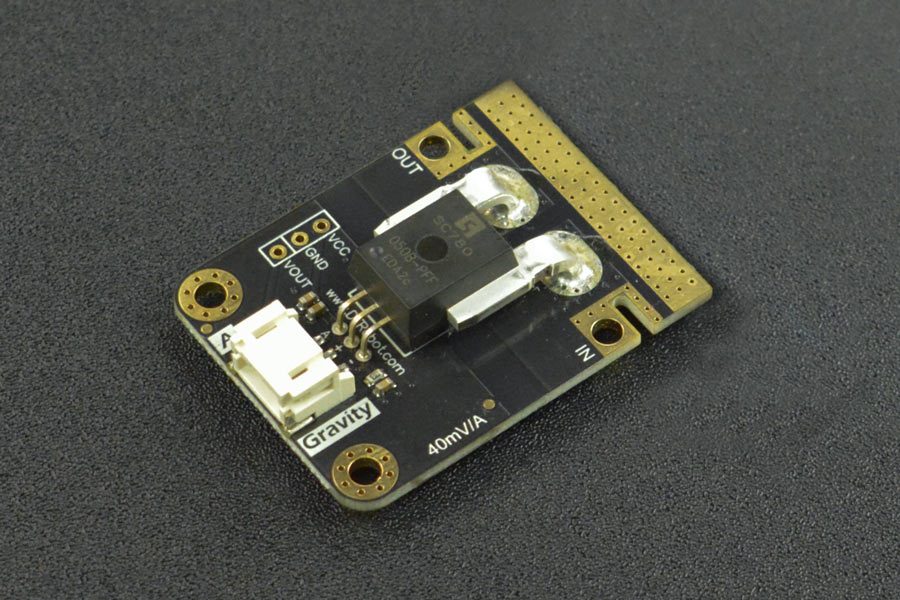

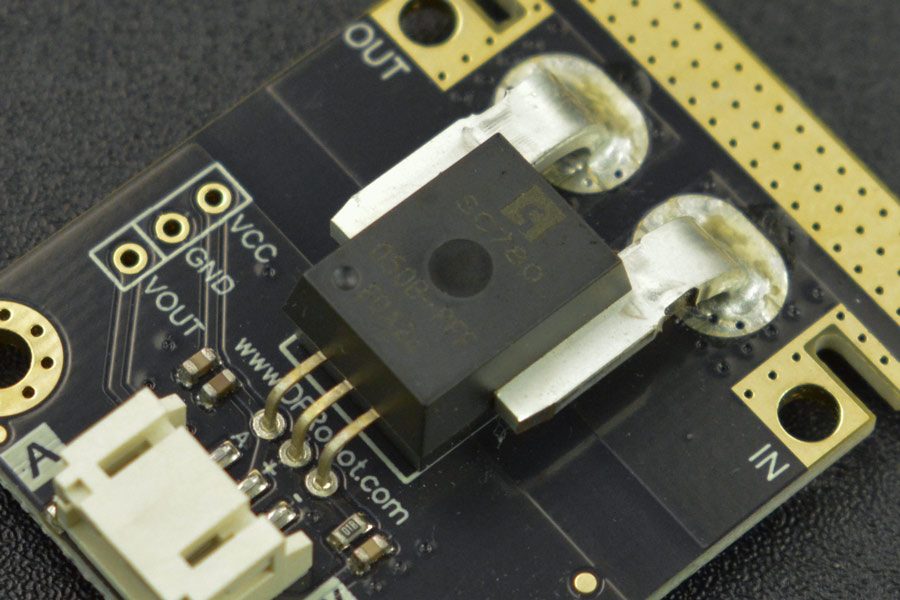

Introduzione Questa è una versione aggiornata. Prodotto ritirato: Gravità: sensore di corrente analogico da 50 A (CA/CC) V1 Ottieni questo sensore di corrente a basso consumo per monitorare il tuo progetto ogni secondo per risparmiare energia o proteggere il circuito! Questo sensore di corrente lineare STK-600/M basato su effetto Hall completamente integrato fornisce misurazioni precise sia per correnti CA che CC fino a 50 A. Lo spessore del conduttore in rame consente la sopravvivenza del dispositivo in condizioni di sovracorrente elevata. L’STK-600/M può emettere un segnale di tensione analogico che varia linearmente con la corrente rilevata. L’ingresso e l’uscita sono progettati come vie e slot a foro passante, che consentono la saldatura di cavi elettrici spessi e connettori a T. La polarità dell’alimentazione in ingresso è chiaramente etichettata sulla scheda in modo che gli utenti possano comodamente saldare i cavi o utilizzare clip a coccodrillo in metallo per effettuare i collegamenti elettrici. Il sensore di corrente presenta funzioni migliorate di dissipazione del calore e di protezione del circuito, che in genere possono essere applicate a scenari quali controllo motore, rilevamento e gestione del carico, aeromodellizzazione e rilevamento di sovracorrente del robot. Caratteristiche del diagramma di connessione Interfaccia di gravità Compatibile con la spina a forma di T dell’aeromodellismo In grado di misurare correnti CA e CC Sensore di corrente Hall Misurazione di corrente isolata Bassa impedenza di corrente di 0,08 mΩ Nucleo magnetico a bassa isteresi Senza interferenze per filo smaltato, campo magnetico esterno e campo geomagnetico Specifica Tensione operativa: 5 V Tipo di segnale: Resistenza analogica Tensione in misurazione: 50 V (CA) / 120 V (CC) Intervallo di misurazione della corrente: Segnale da -50 A a 50 A Larghezza di banda: 120 kHz Tempo di risposta: 4,6 μs Temperatura operativa: da -40 ℃ a 125 ℃ Dimensioni: 32×42 mm/1,26×1,65″ Lista di spedizione Gravità: sensore di corrente analogico 50 A (AC/DC) × 1 connettore Gravity 3P × 1 Documenti Wiki STK-600 Scheda tecnica Applicazioni Controllo motore Rilevamento e gestione del carico Aeromodellismo e rilevamento sovracorrente robot
