Gravità: sensore di corrente analogico da 50 A - SEN0098 | DFRobot

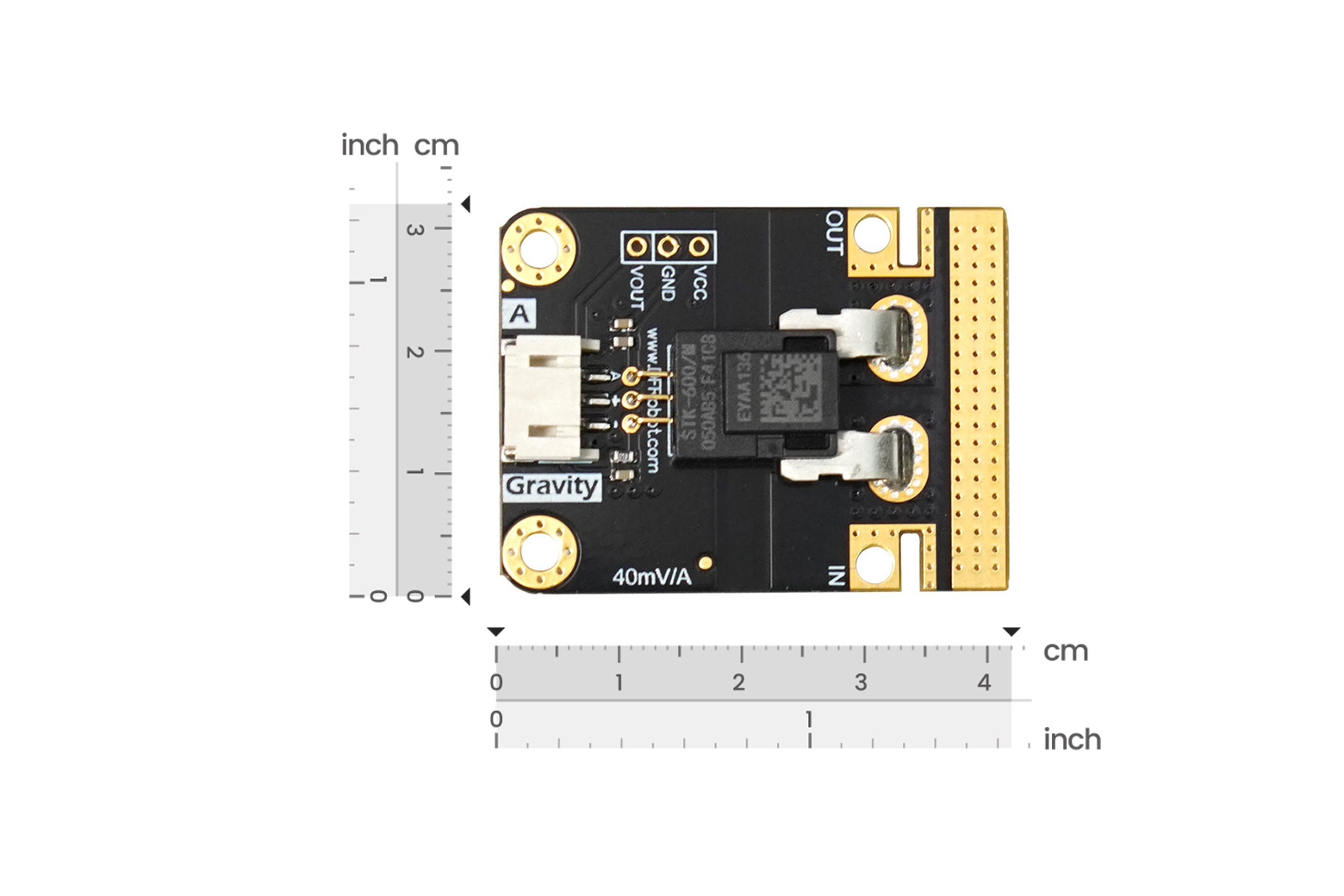

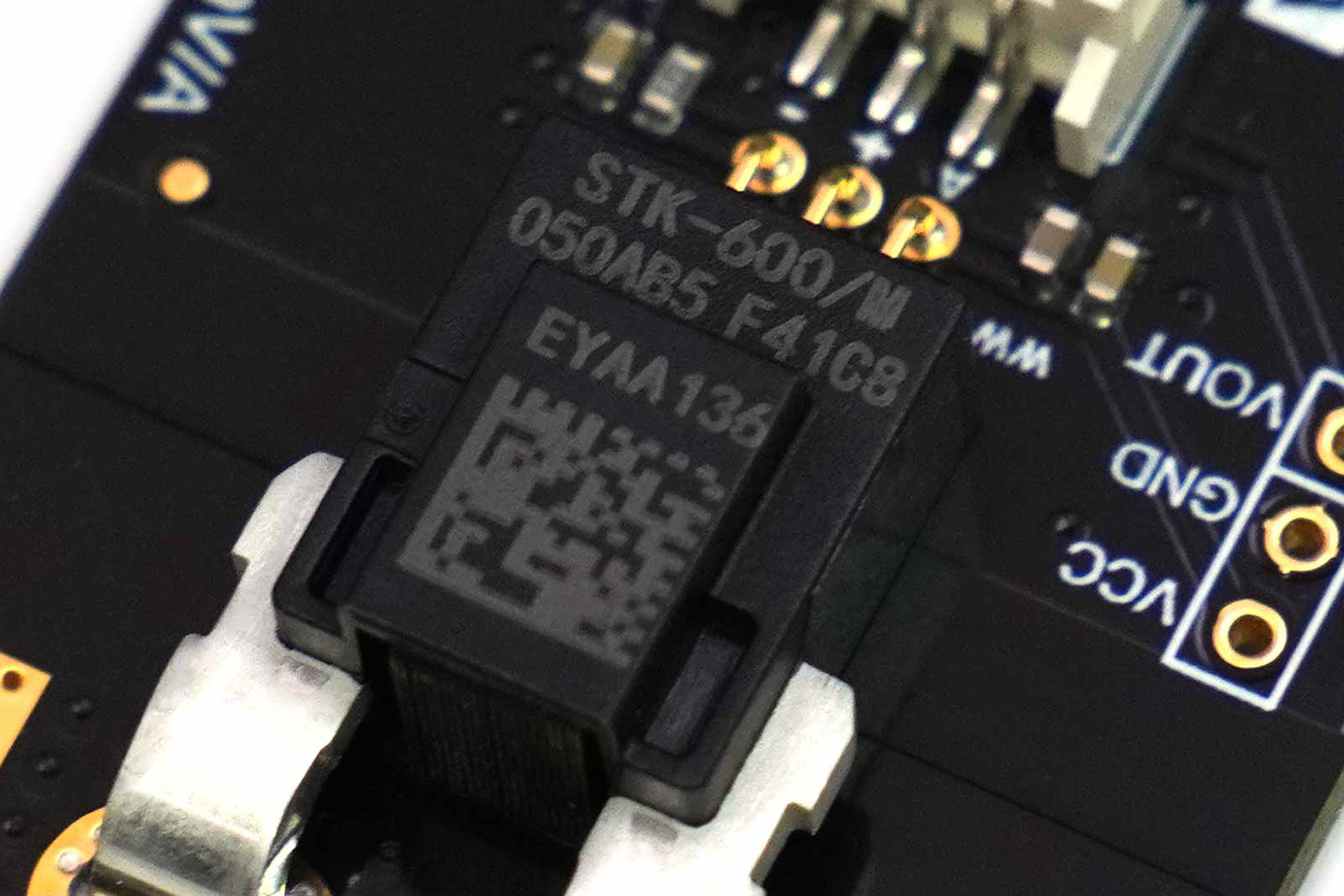

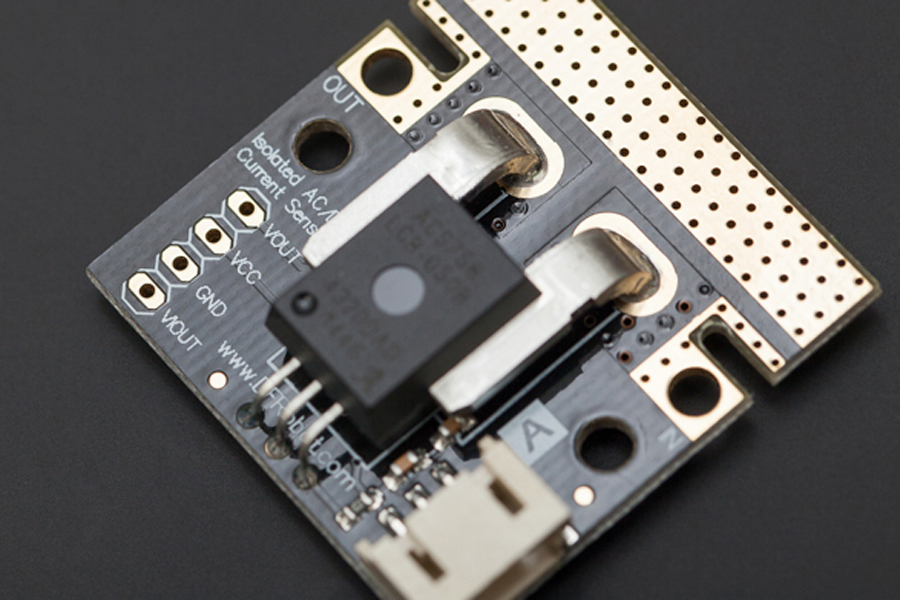

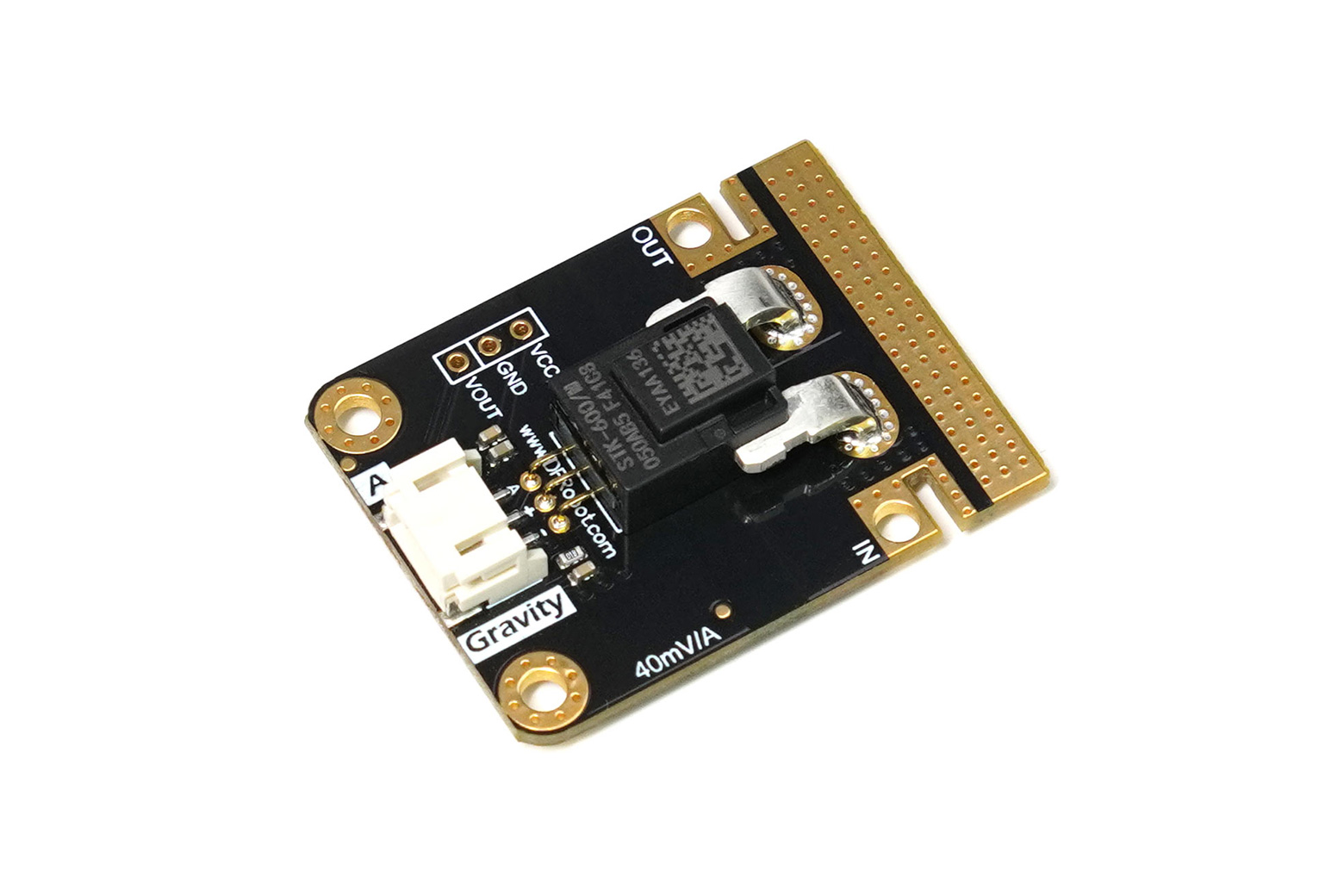

Introduzione Prodotto ritirato: questo è un prodotto ritirato. È disponibile una versione aggiornata: SEN0098-V2 Si tratta di una scheda breakout per il sensore di corrente lineare ACS758 basato su effetto Hall completamente integrato. Il sensore fornisce una misurazione precisa della corrente sia per i segnali CA che CC. Lo spessore del conduttore in rame consente la sopravvivenza del dispositivo in condizioni di sovracorrente elevata. L’ACS758 emette un segnale di uscita di tensione analogica che varia linearmente con la corrente rilevata. Questo sensore di corrente ti consente di monitorare le correnti nel tuo progetto ogni secondo per scopi di risparmio energetico o protezione del circuito. Questo sensore può facilmente misurare grandi quantità di corrente Caratteristiche Compatibile con l’interfaccia Arduino Larghezza di banda tipica di 120 kHz Tempo di salita dell’uscita di 3 μs in risposta al gradino di corrente in ingresso Tensione di uscita proporzionale alle correnti CA o CC Tarato in fabbrica per garantire precisione Tensione di offset in uscita estremamente stabile Isteresi magnetica quasi zero Miglioramento totale dell’errore di uscita attraverso guadagno e compensazione della temperatura IC Hall monolitico per un’elevata affidabilità Perdita di potenza estremamente bassa: resistenza del conduttore interno di 100 μΩ Specifica Tensione operativa (analogica): 3,3-5 V Misurazione del picco Voltaggio: 3000 V (CA), 500 V (CC) Intervallo di misurazione corrente: -50~50 A Sensibilità: 40 mV/A Temperatura operativa: -40~150°C Dimensioni: 34×34 mm(1,34×1,34″) Elenco di spedizione Sensore x1 Cavo sensore analogico (SKU:FIT0031) x1 Documenti Wiki (sensore di corrente 50A) Codice campione ACS758 scheda tecnica Schema
