Gravità: sensore di corrente CA analogico (20 A) – SEN0211

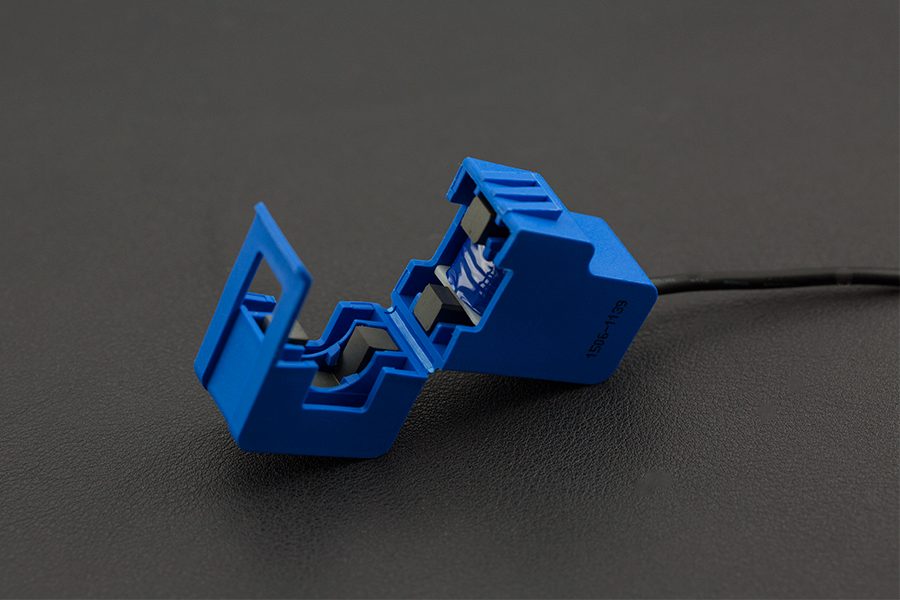

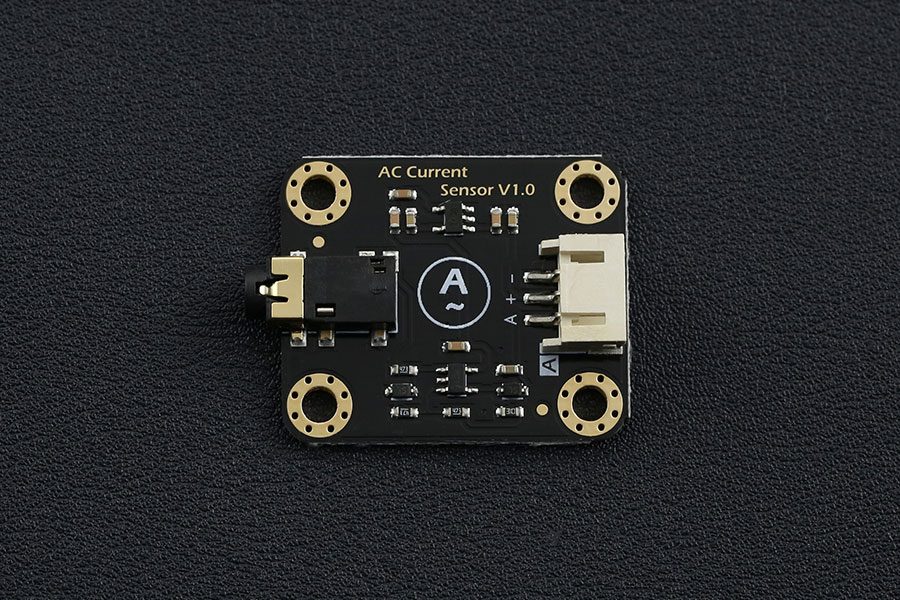

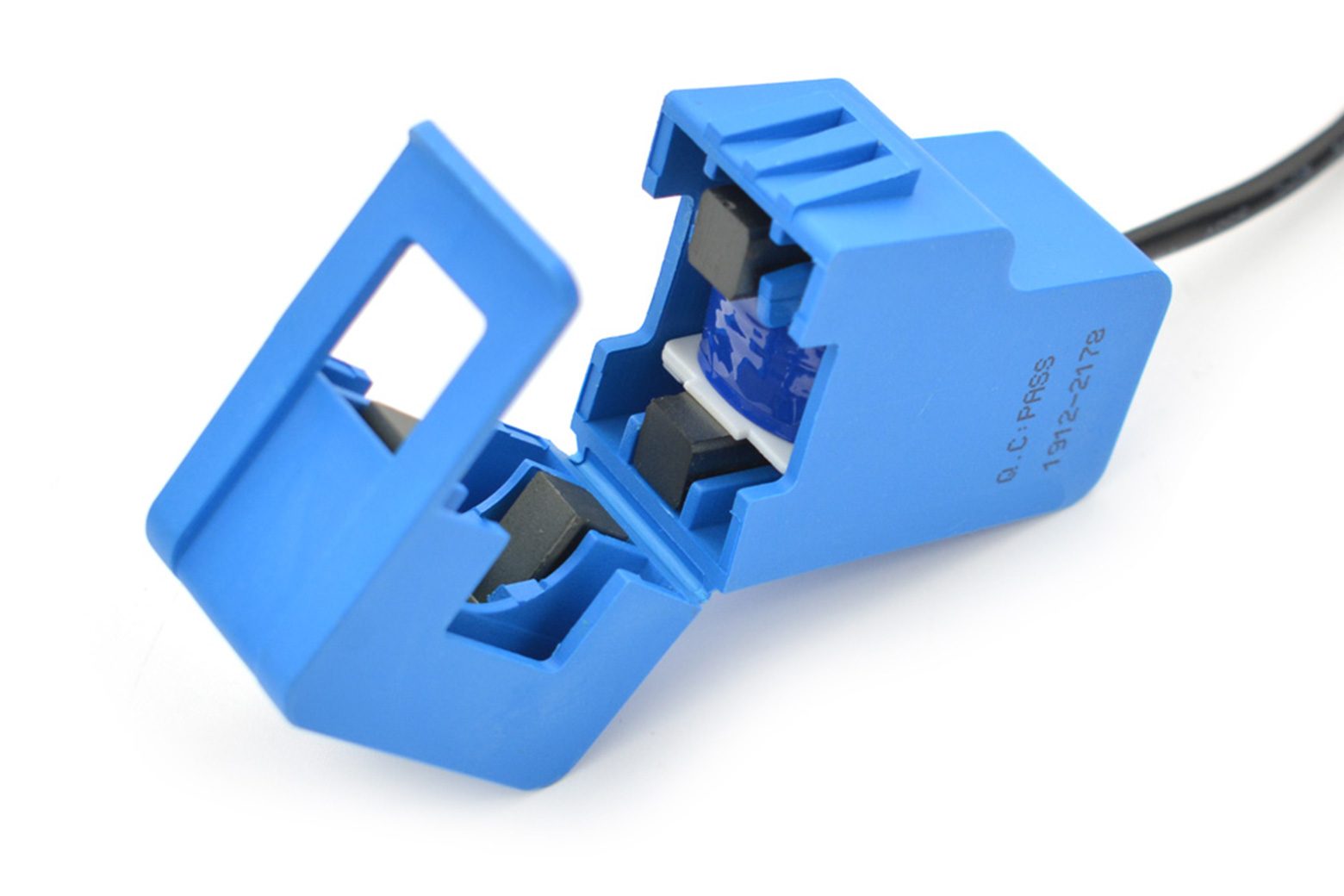

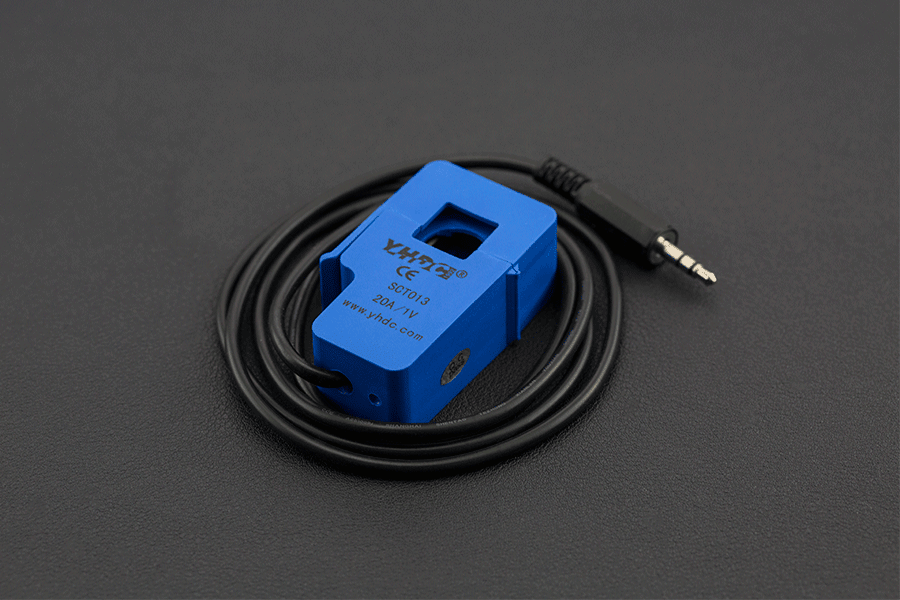

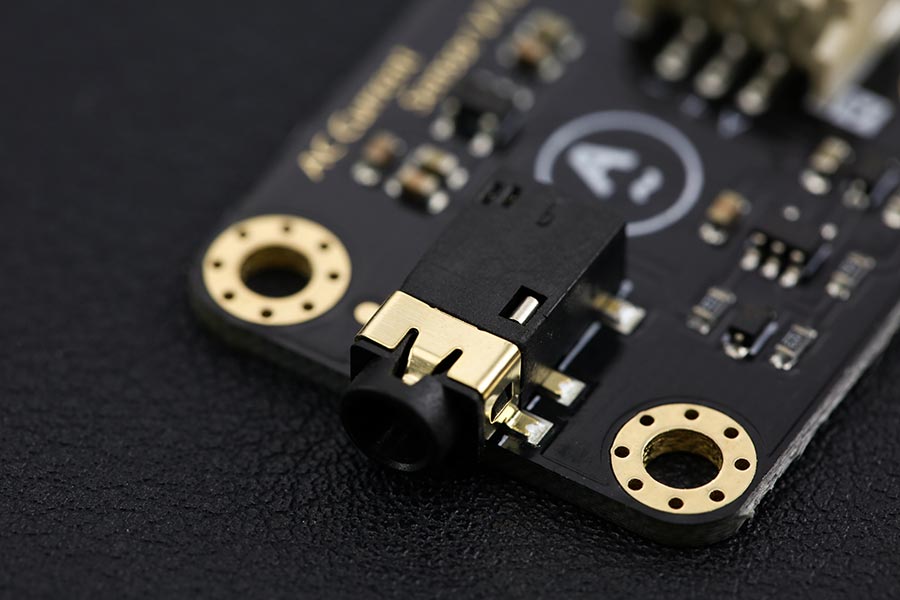

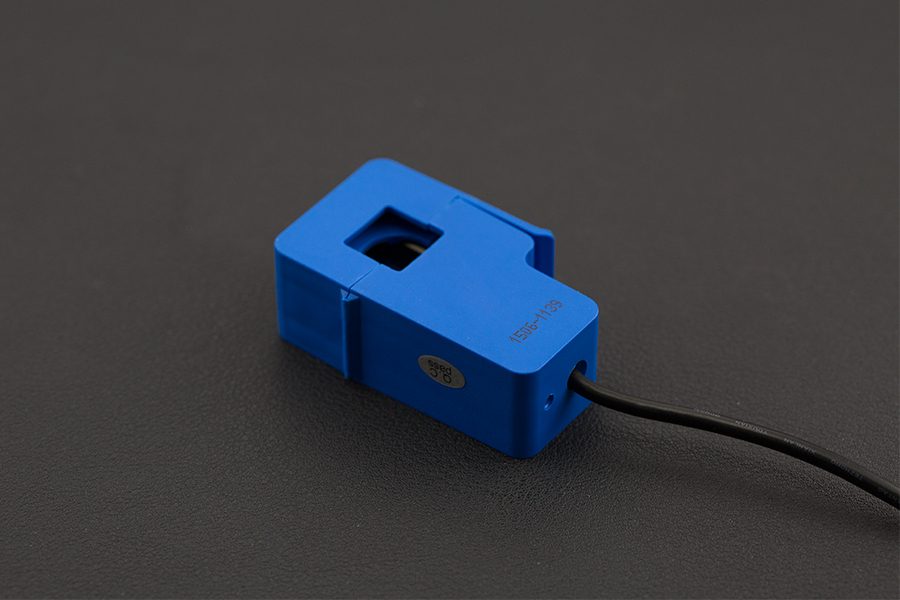

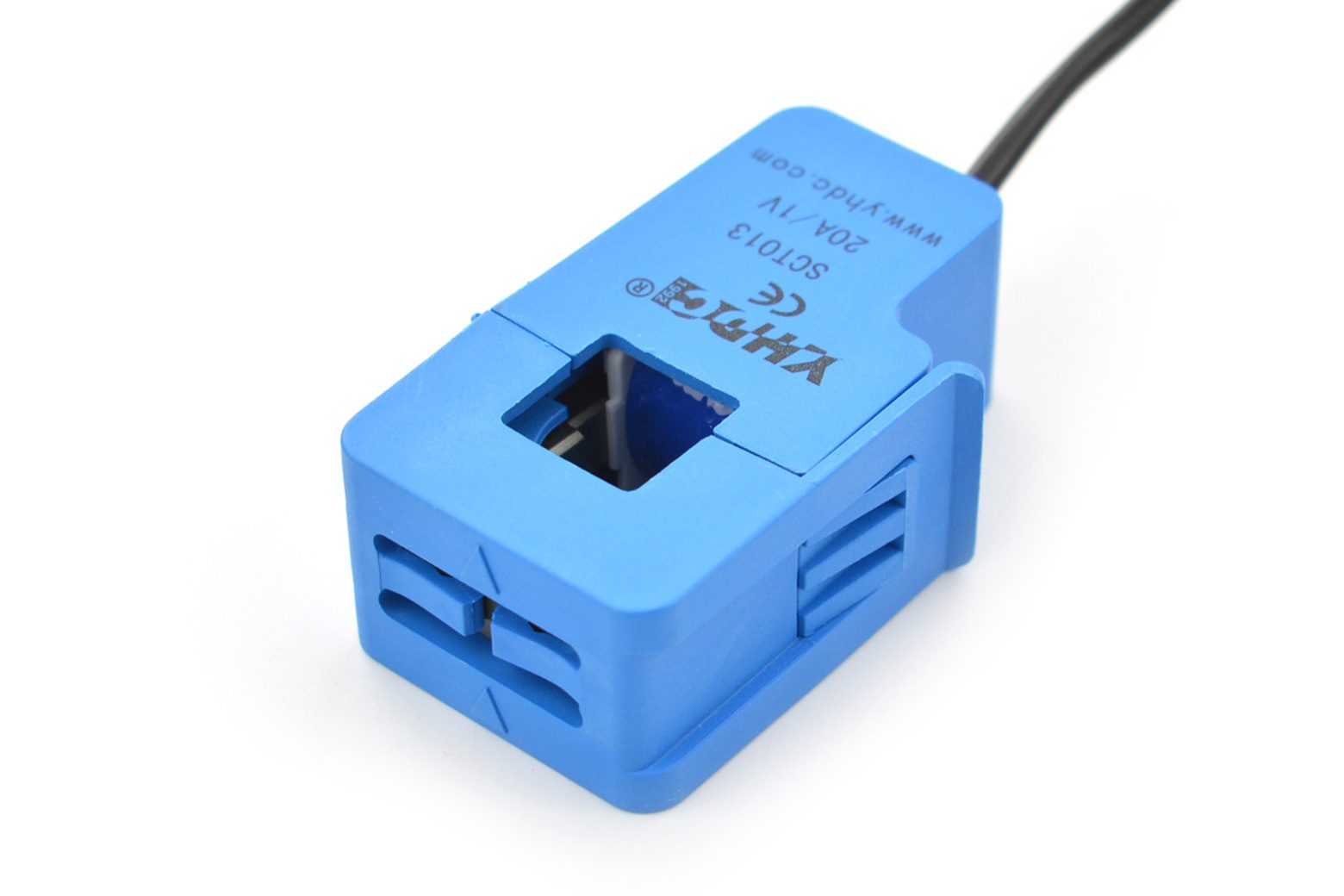

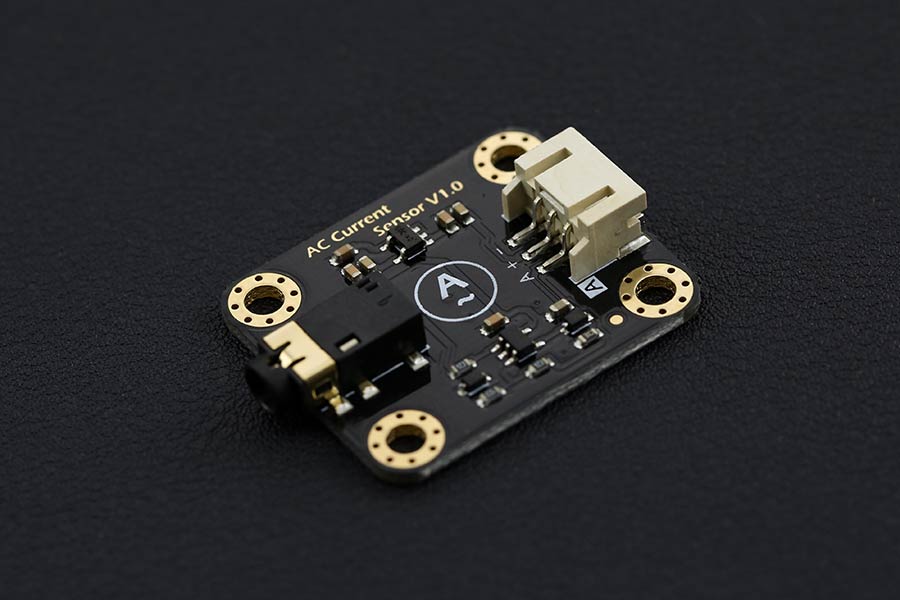

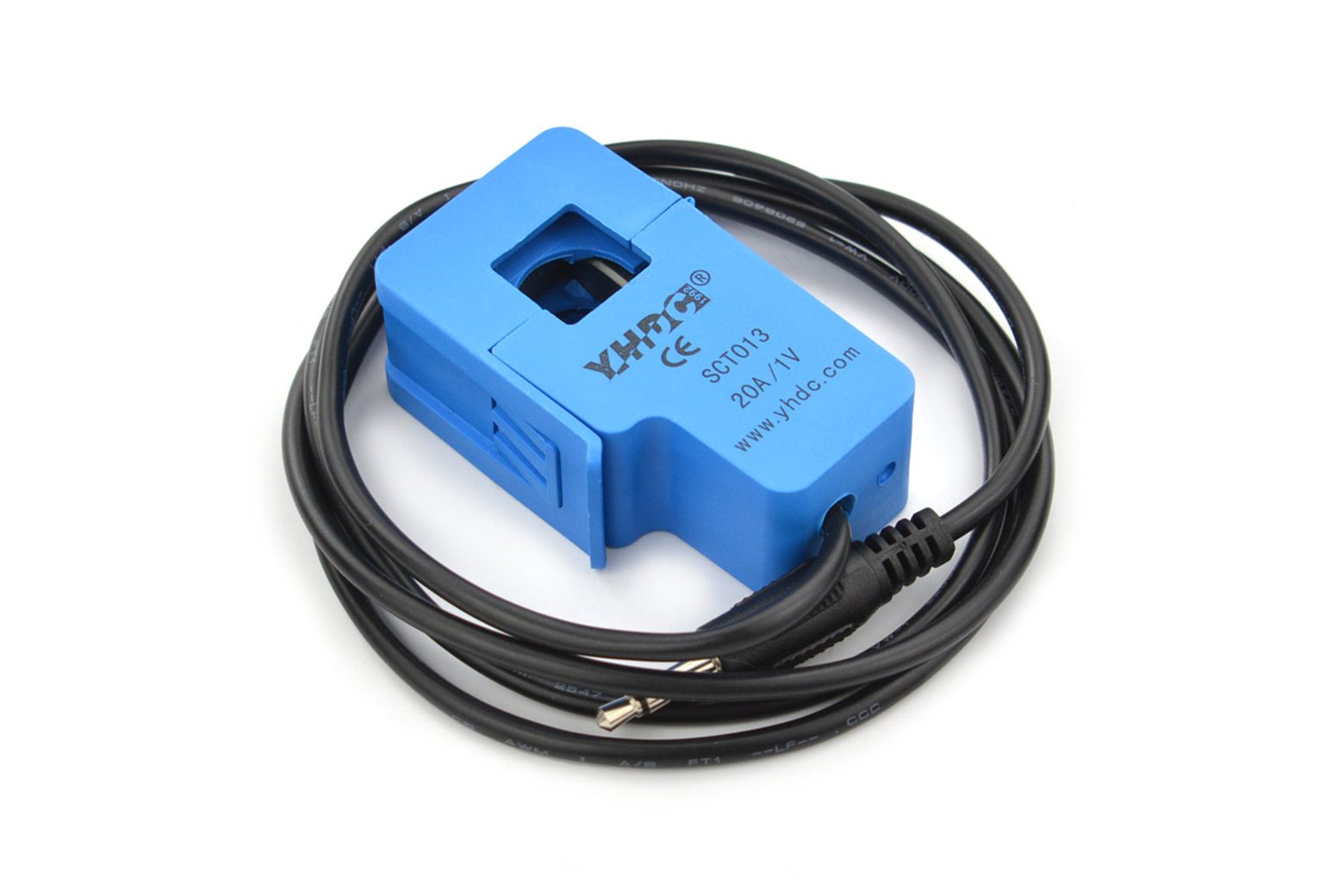

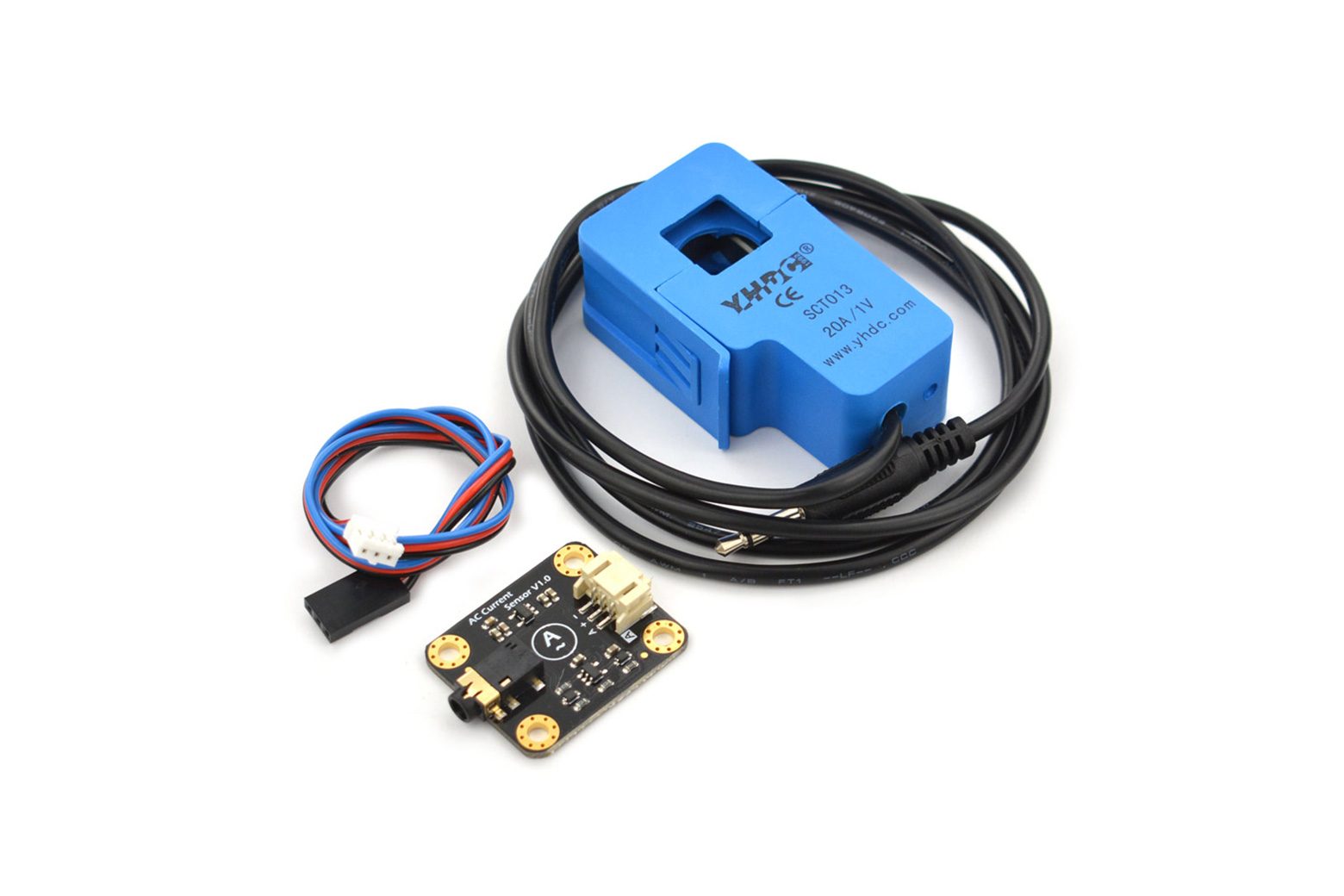

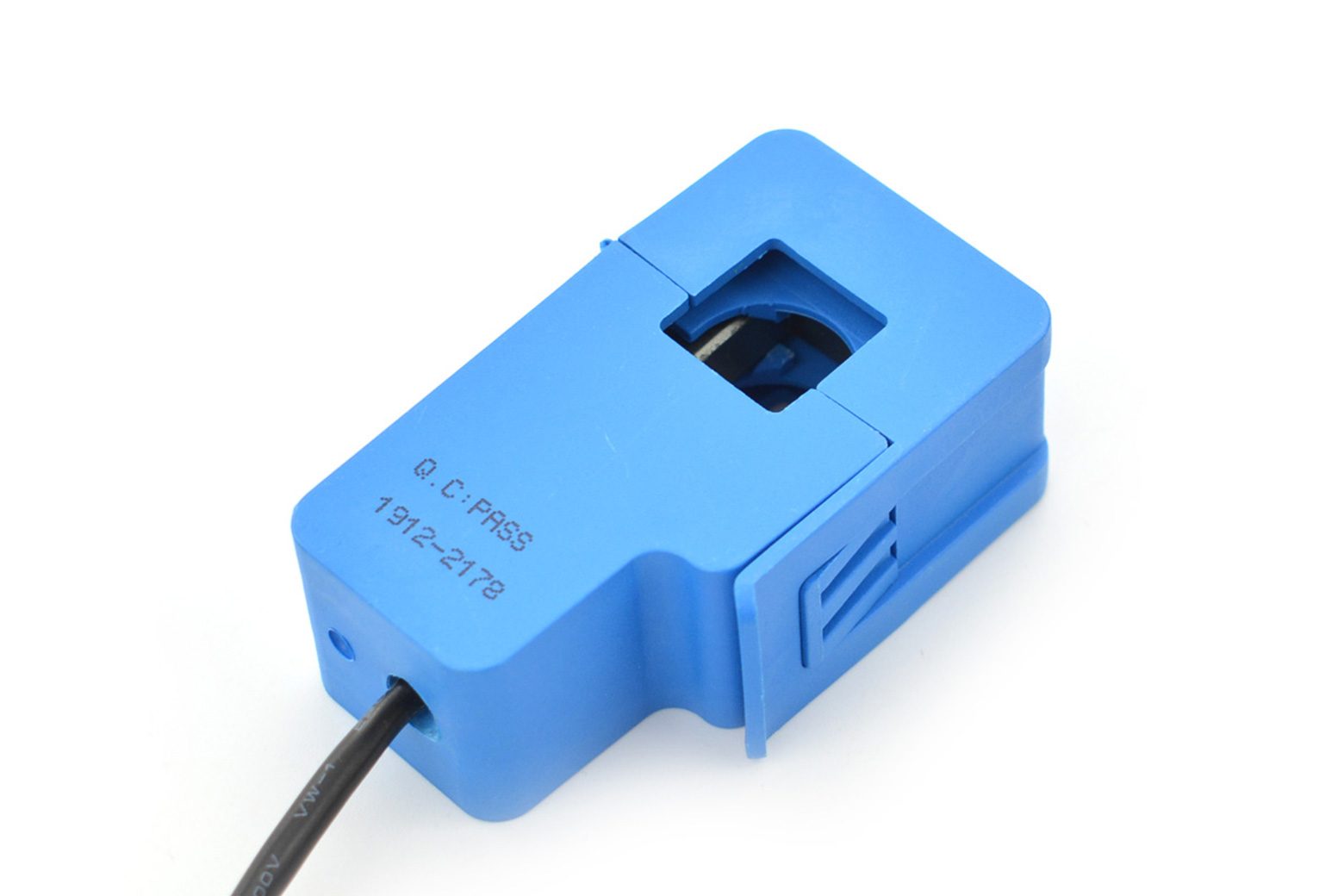

Introduzione Quando si desidera misurare la corrente CA, si riscontrano ancora problemi nel tagliare i fili, nel cablaggio o nella saldatura. Gravità: il sensore di corrente CA analogico viene in soccorso, eliminando la necessità di tagliare cavi o ricollegare circuiti. Basta fissare la sonda del trasformatore CA sulla linea CA, quindi collegare il jack per cuffie da 3,5 mm al modulo di conversione del segnale per leggere il valore corrente della corrente CA. L’uscita analogica è progettata per essere compatibile con il microcontrollore 3V3/5V. Può essere comodamente utilizzato per la misurazione della corrente CA per monitorare motori CA, apparecchiature di illuminazione, compressori d’aria, ecc. Gravità: diagramma di collegamento del sensore di corrente CA analogico (Arduino UNO) Misura e visualizza la corrente CA degli elettrodomestici Caratteristiche Misurazione senza contatto, alta sicurezza Intervalli multipli per vari scenari di misurazione Compatibile con il microcontrollore 3V3/5V Specifiche Modulo di conversione del segnale corrente CA Tensione di ingresso (VCC): 3,3 V-5,5 V Interfaccia: Gravità analogica (PH2.0-3P, uscita tensione analogica 0,2-2,8 V CC) Intervallo di ingresso tensione CA: 0-1 V (AC RMS) Errore relativo: ±4% Dimensioni: 32×27 mm /1,26×1,06 pollici Peso: 5 g Sonda trasformatore CA di tipo aperto Intervallo corrente CA: 0-20 A Uscita segnale (spina standard Φ3,5 mm 3P): tensione CA 0-1 V, intervallo corrispondente lineare 0-20 A Precisione: ±1% Non linearità: ≤±0,2% Gamma di frequenza: 50 Hz~1 kHz Lunghezza cavo: 1 m Temperatura di funzionamento: -25 ℃~+70 ℃ Dimensioni apertura: 13×13 mm / 0,51×0,51 pollici Peso: 50 g Lista di spedizione Modulo di conversione del segnale corrente CA x1 Sonda trasformatore CA di tipo aperto (20 A) x1 Sensore analogico Gravity-3P Cavo x1 Documenti Wiki del prodotto Applicazioni Monitoraggio automatico del motore CA Misurazione dell’illuminazione e delle apparecchiature elettriche
