Gravità: sensore di flusso d’acqua (1/2″) per Arduino – SEN0217

Descrizione

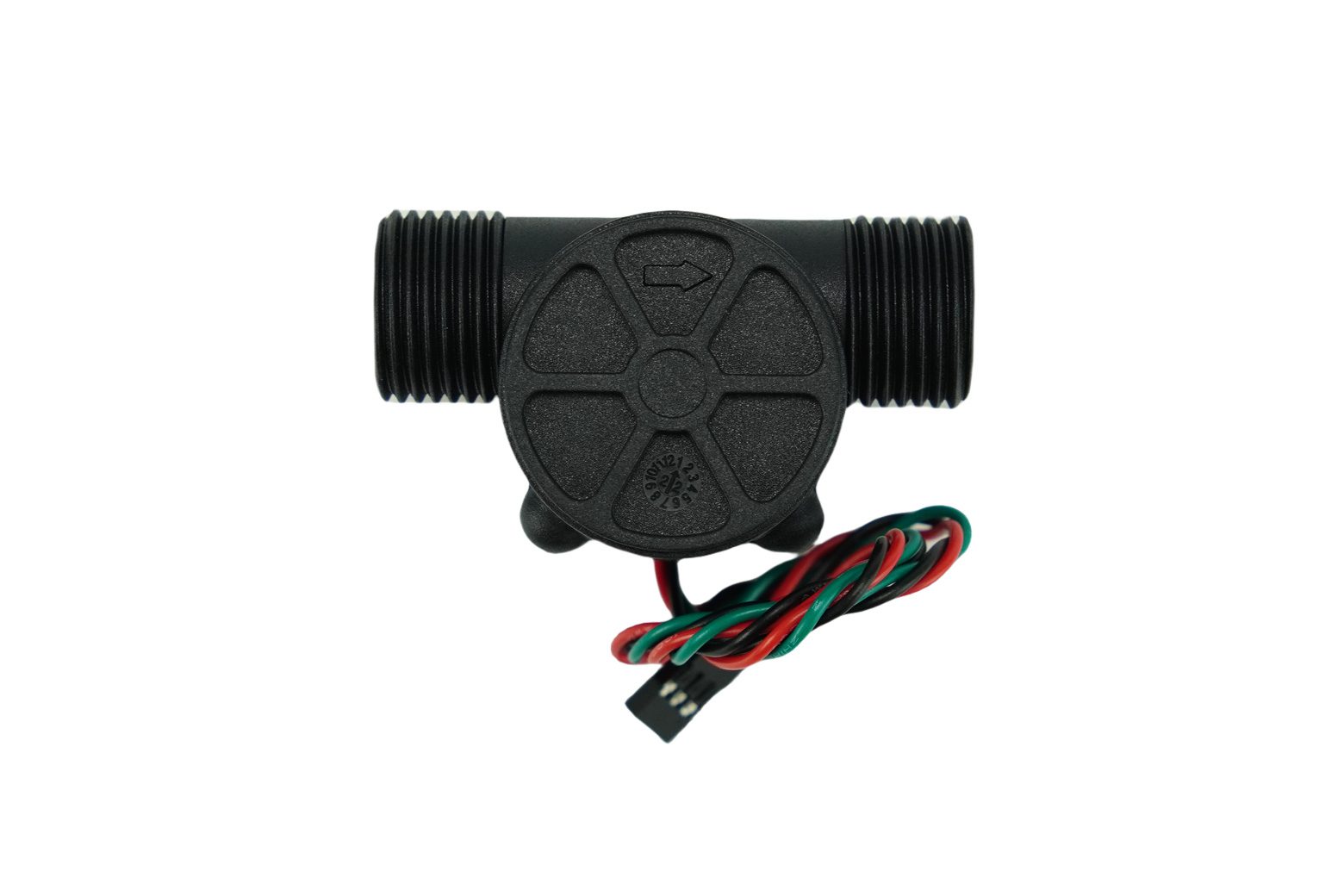

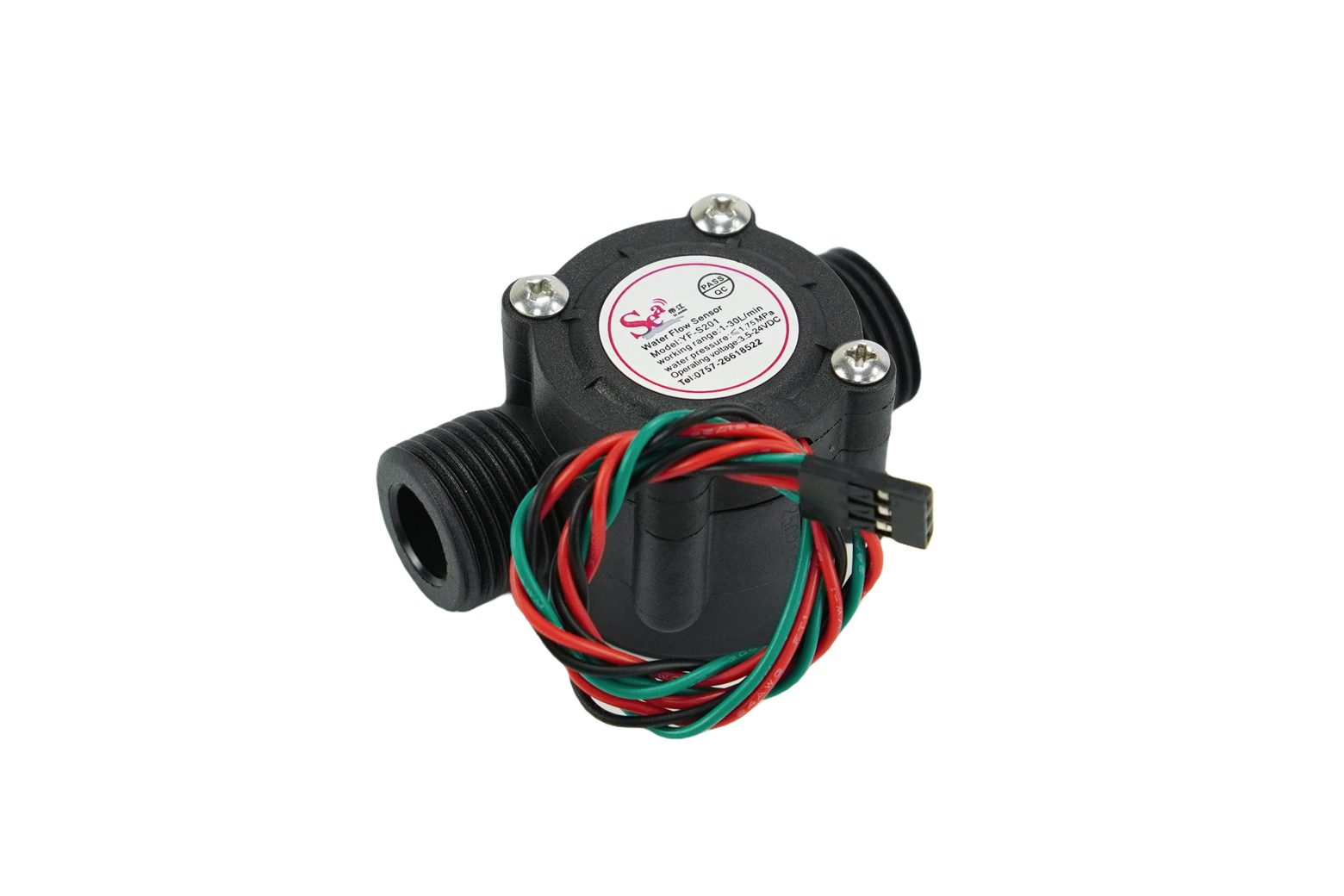

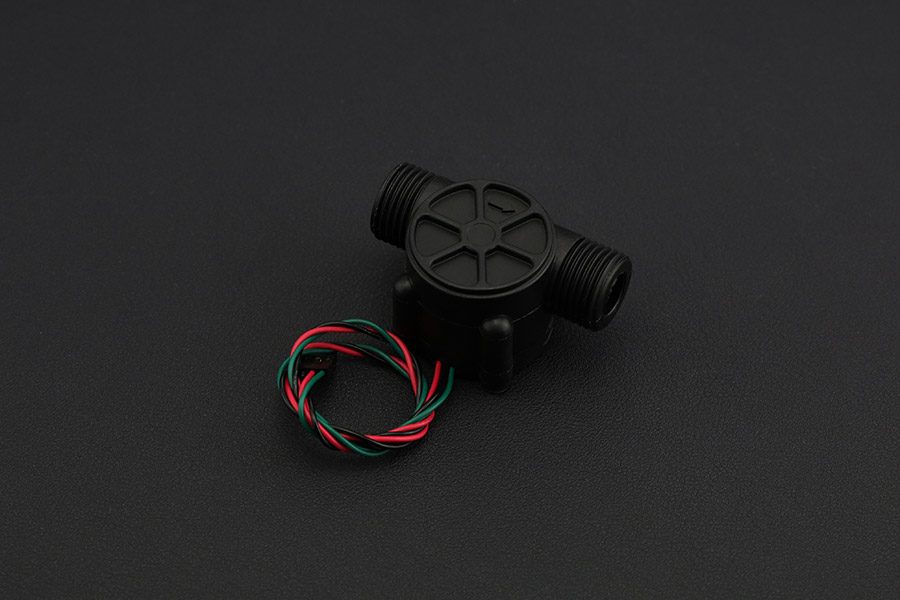

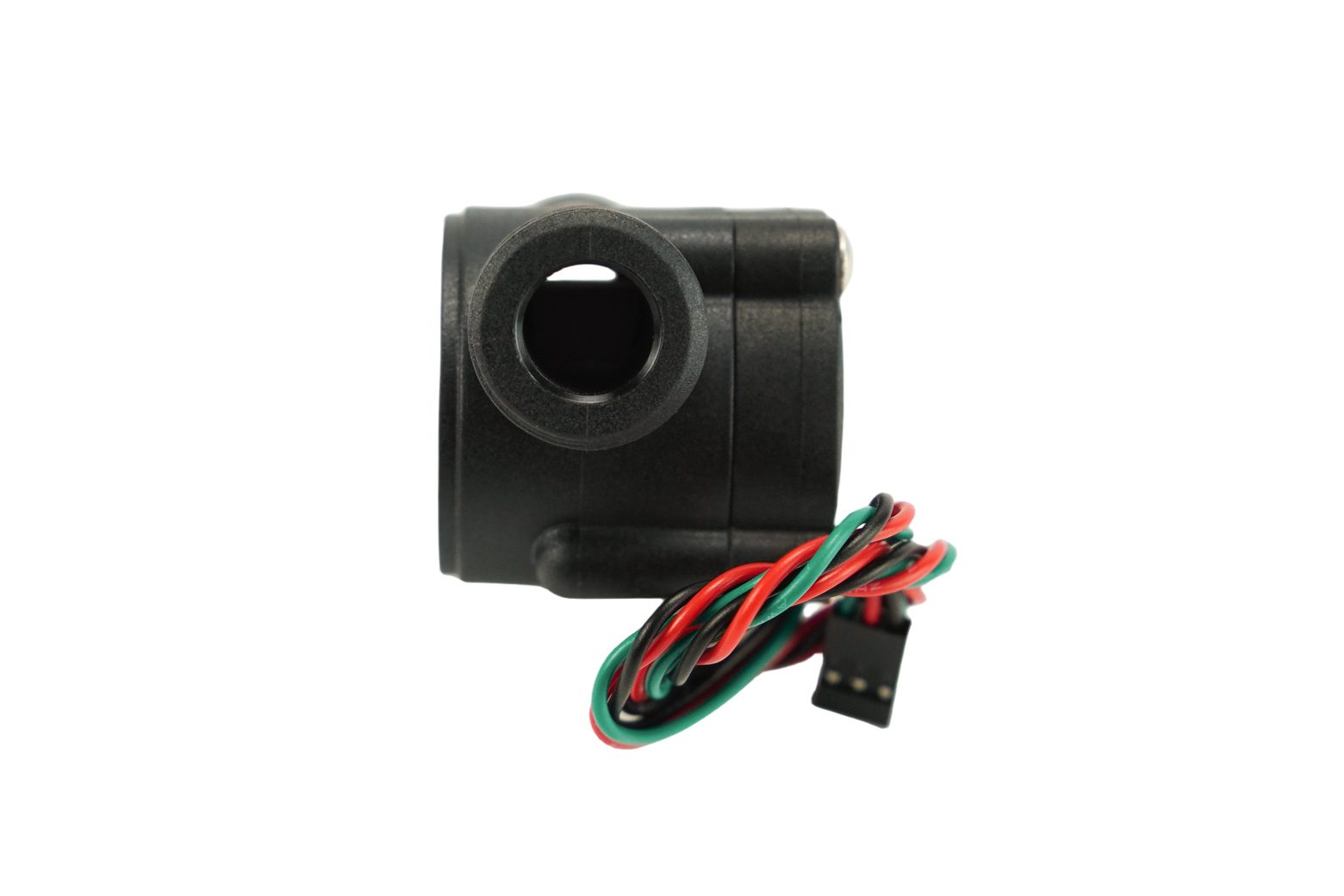

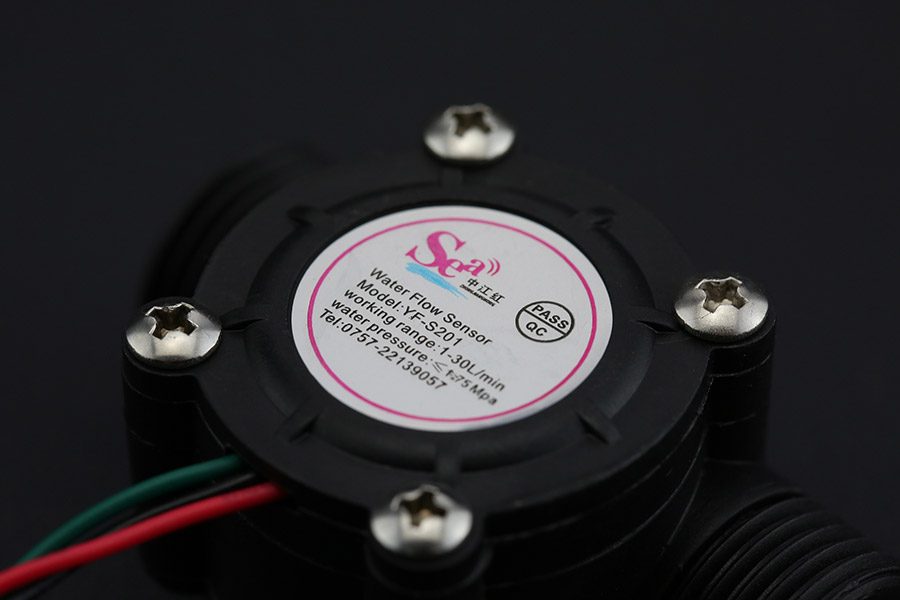

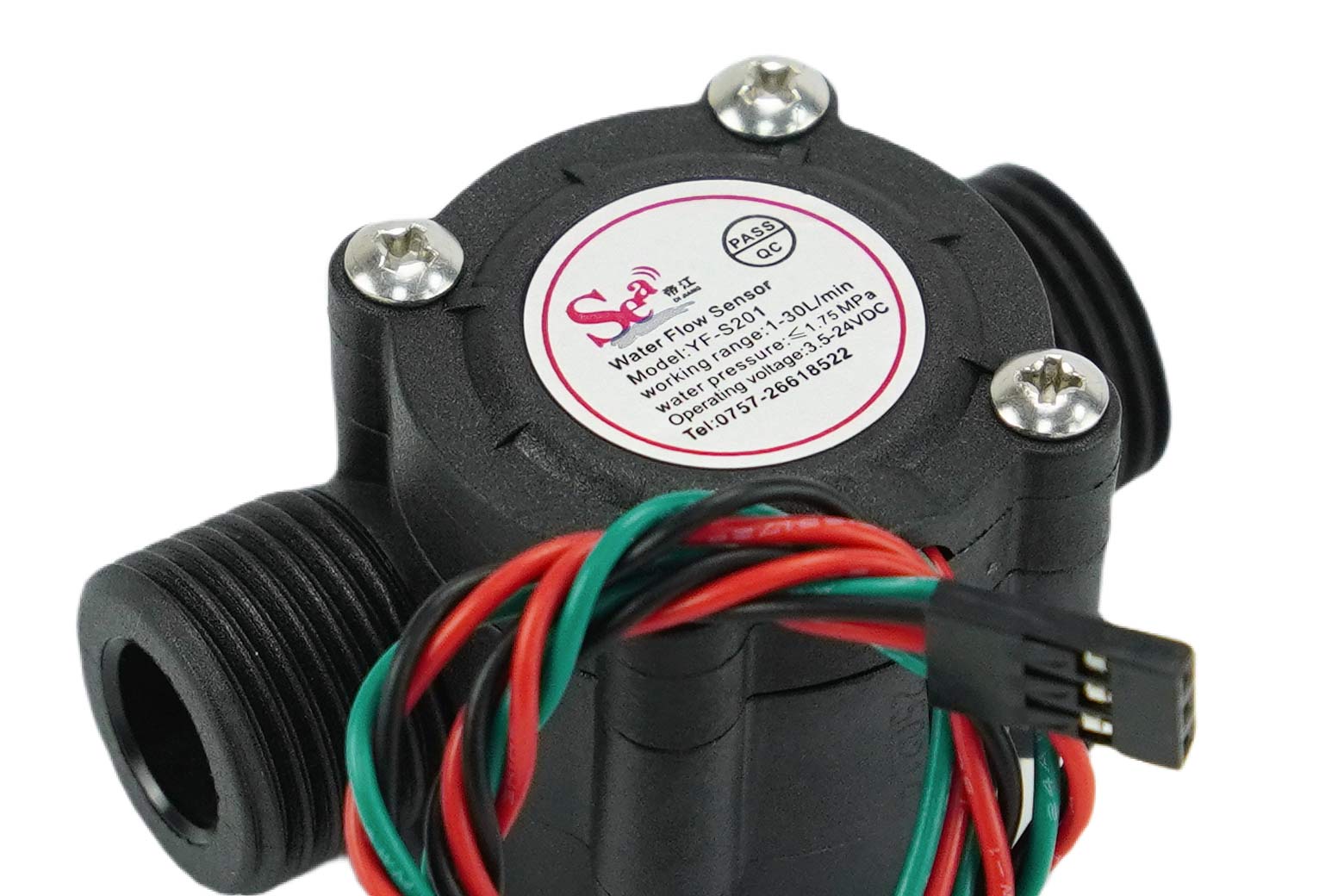

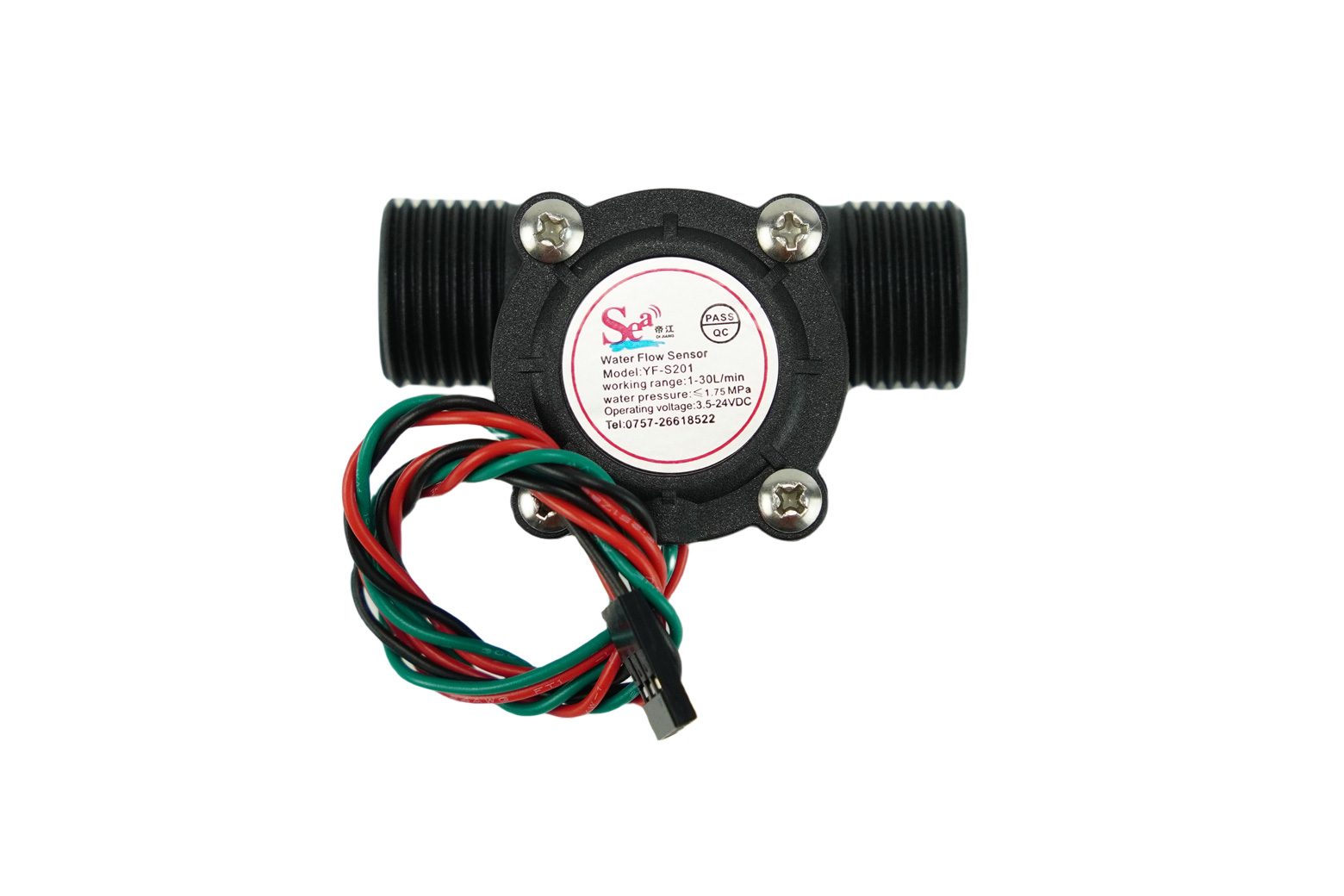

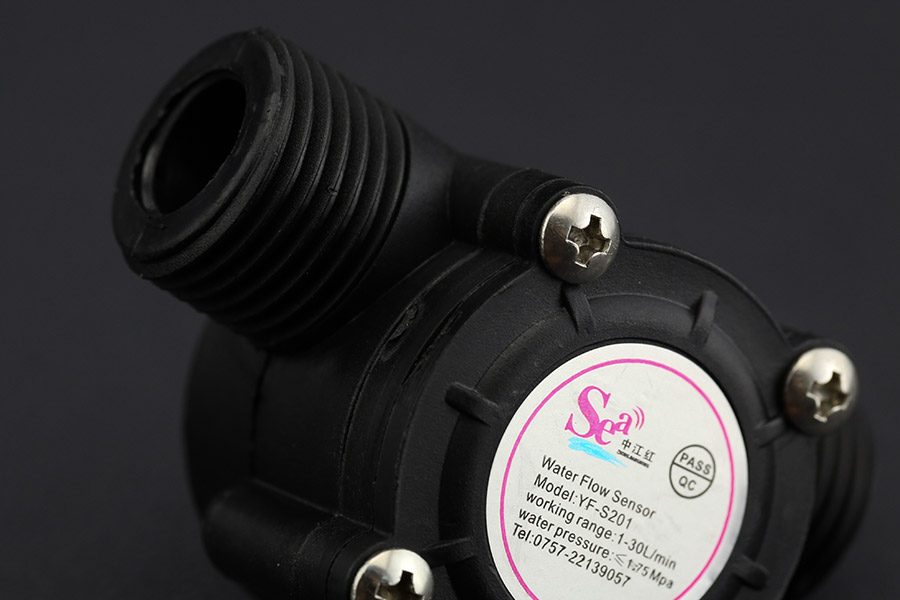

Introduzione Il sensore del flusso d’acqua a gravità misura la velocità di un liquido che scorre attraverso di esso. Il sensore di flusso dell’acqua YF-S201 è costituito da un corpo valvola in plastica, un rotore di flusso e un sensore ad effetto Hall. Di solito viene utilizzato all’estremità di ingresso per rilevare la quantità di flusso. Quando il liquido scorre attraverso il sensore, un rotore magnetico ruoterà e la velocità di rotazione varierà con la velocità del flusso. Il sensore ad effetto Hall emetterà quindi un segnale di larghezza di impulso. Collegalo a un microcontrollore e potrai monitorare più dispositivi come la tua caffettiera, l’irrigatore o qualsiasi altra cosa, e controllare la portata dell’acqua in base alle tue esigenze! L’interfaccia Gravity lo rende compatibile con Arduino IO Expansion Shield. Nota: *Si consiglia un tubo rigato da 20 mm *Evitare il contatto dell’unità con sostanze chimiche corrosive *L’unità deve essere installata verticalmente, inclinata non più di 5 gradi *La temperatura del liquido deve essere inferiore a 120 C per evitare danni all’unità Specifiche Diametro interno: 11 mm Diametro esterno: 20 mm Pressione dell’acqua di prova: Intervallo di flusso dell’acqua: 1-30 L/min Intervallo di tensione: 3,5~12 V Corrente operativa: 15 mA (DC 5 V) Resistenza di isolamento: >100 MΩ Precisione: ±5% (2~30L/min) Livello alto dell’impulso di uscita: >4,7 VCC (tensione di ingresso CC 5 V) Livello basso dell’impulso di uscita: Rapporto di servizio dell’impulso di uscita: 50% ± 10% Formula del flusso d’acqua: 1L = 450 onde quadre Intervallo di umidità di lavoro: 25% ~ 95% RH (senza gelo) Dimensioni: 62*36*35 mm/2.44*1.37*1.37 pollici Peso: 52g Lista di spedizione Gravità – Sensore di flusso d’acqua – 1/2″ x1 Documenti Prodotto Progetti WIKI Progetto: SENSOR de FLUJO de AGUA, EXPLICACIÓN CLARA del funcionamiento, programación, Aplicación
