Gravità: sensore di frequenza cardiaca e ossimetro – SEN0518

Descrizione

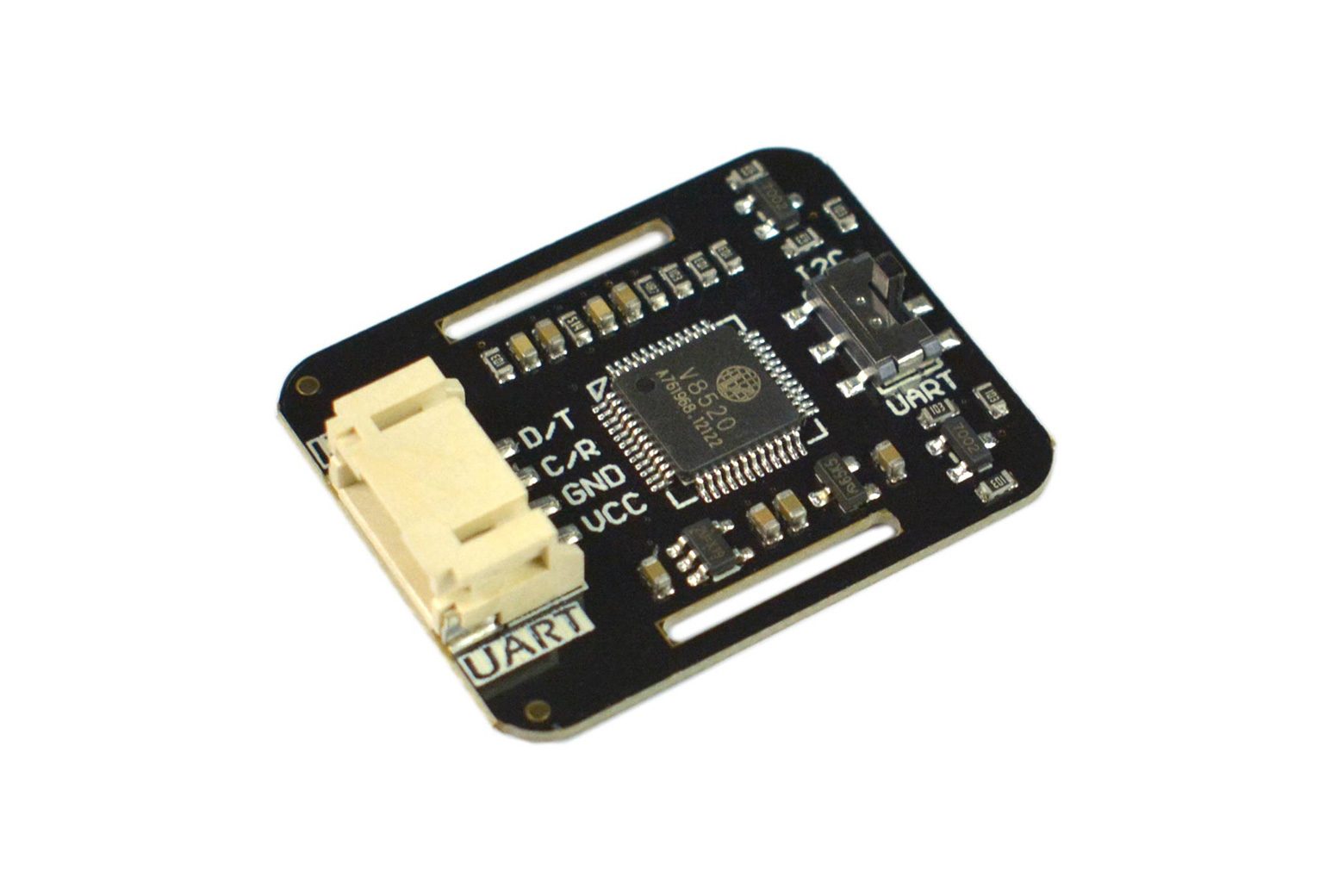

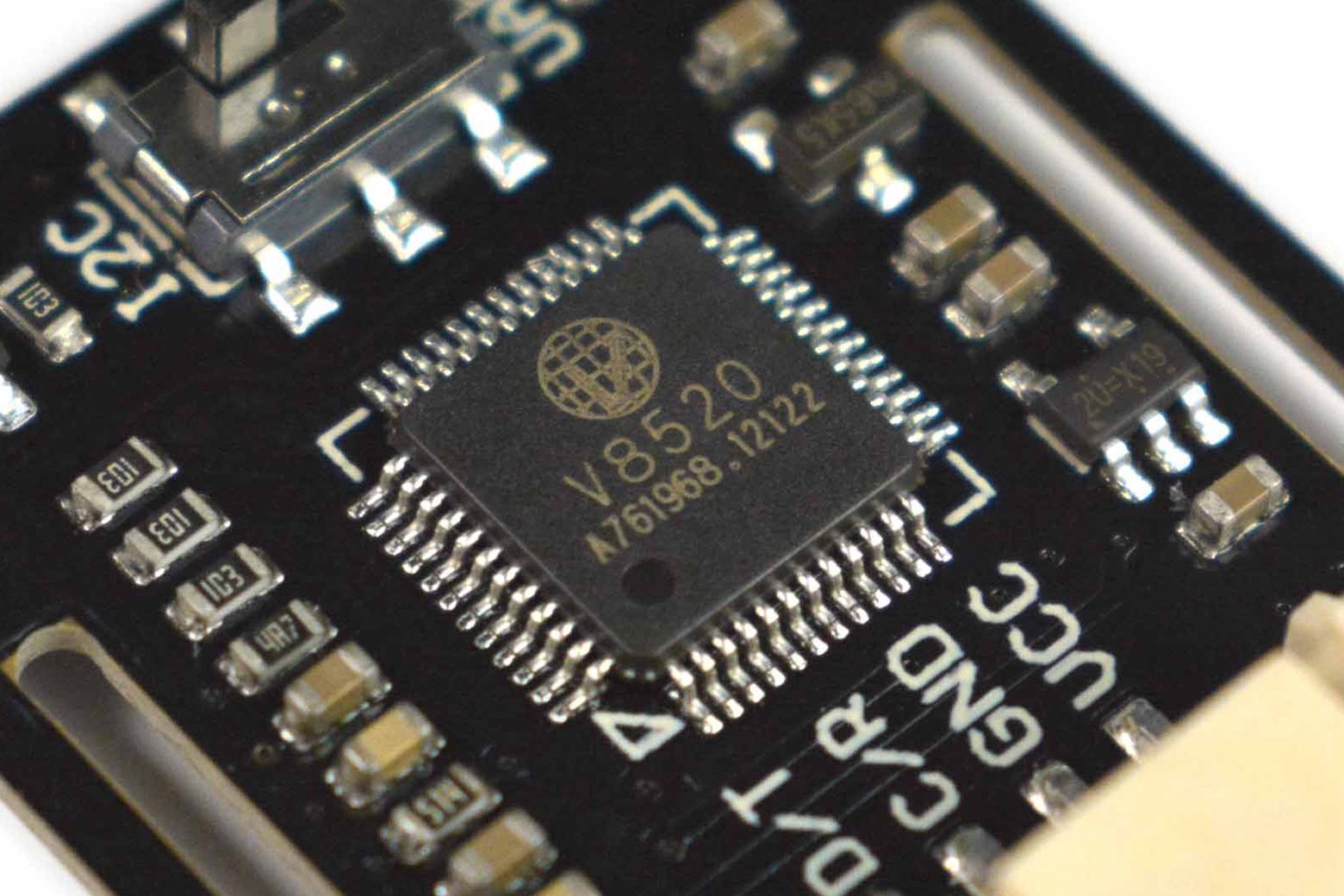

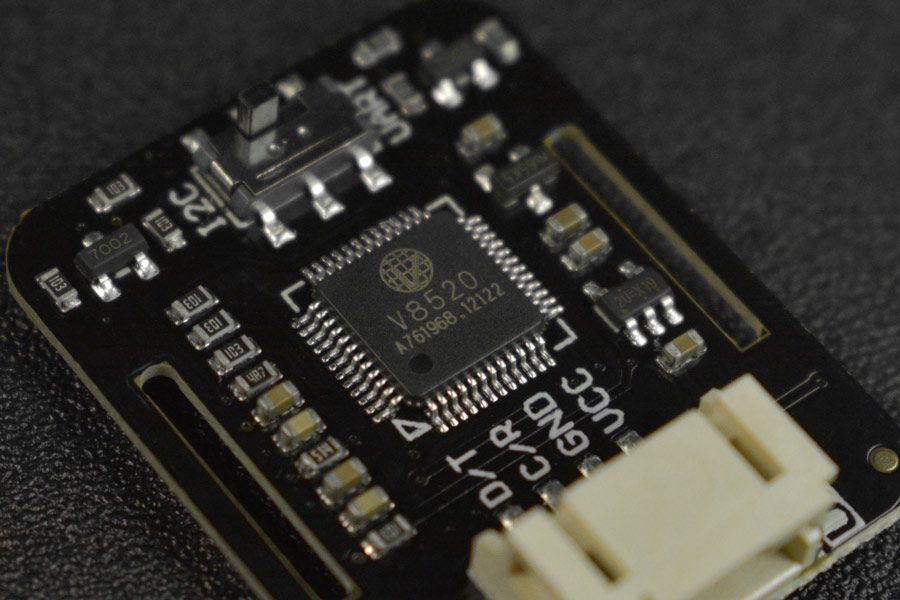

Introduzione DFRobot Gravity: il modulo sensore di frequenza cardiaca e ossigeno nel sangue MAX30102 integra il chip Maxim MAX30102 e un MCU con algoritmo di frequenza cardiaca e ossigeno nel sangue. Il MAX30102 utilizza PPG (PhotoPlethysmoGraphy) per misurare i dati, che verranno convertiti in valori di frequenza cardiaca e ossimetria quando elaborati dall’MCU, quindi inviati tramite I2C o UART, rendendo il sensore facile da usare e riducendo notevolmente l’occupazione delle risorse del controller principale. Nel frattempo, viene fornito il corrispondente computer superiore per consentire di leggere comodamente i dati tramite un PC. Nota: la pressione può cambiare quando il dito viene premuto direttamente sul sensore, il che influenzerà l’output dei dati. Quindi prova a fissare il sensore sul tuo dito. Indossa il sensore al dito e non c’è differenza nella direzione di indossamento. Questo prodotto non è uno strumento medico professionale e non deve essere utilizzato come accessorio ausiliario nella diagnosi e nel trattamento Istruzioni per l’uso Collegare con DFRduino UNO R3 Collegare con Raspberry Pi Caratteristiche Microcontrollore con algoritmo integrato I dati possono essere letti direttamente attraverso il computer host Applicazioni Progetto frequenza cardiaca ossigeno nel sangue Saturimetro frequenza cardiaca domestica Progetto di monitoraggio della frequenza cardiaca e dell’ossigeno nel sangue a lungo termine Specifiche Tensione di alimentazione: 3,3 V/5 V Corrente di lavoro: <15 mA Metodo di comunicazione: I2C/UART Indirizzo I2C: 0x57 Porta seriale Baud rate: 9600 Intervallo di temperatura operativa: -40 ℃ ~ 85 ℃ Dimensioni del prodotto: 25,5 × 32 mm/0,98 × 1,26 pollici Elenco di spedizione Gravità: MAX30102 Sensore di frequenza cardiaca e ossimetro x1 Connettore sensore Gravity-4P I2C/UART x1 Cinghia x1 Documenti Schemi wiki del prodotto Dimensioni MAX30102 Scheda tecnica
