Gravità: sensore di livello del liquido flessibile – SEN0508

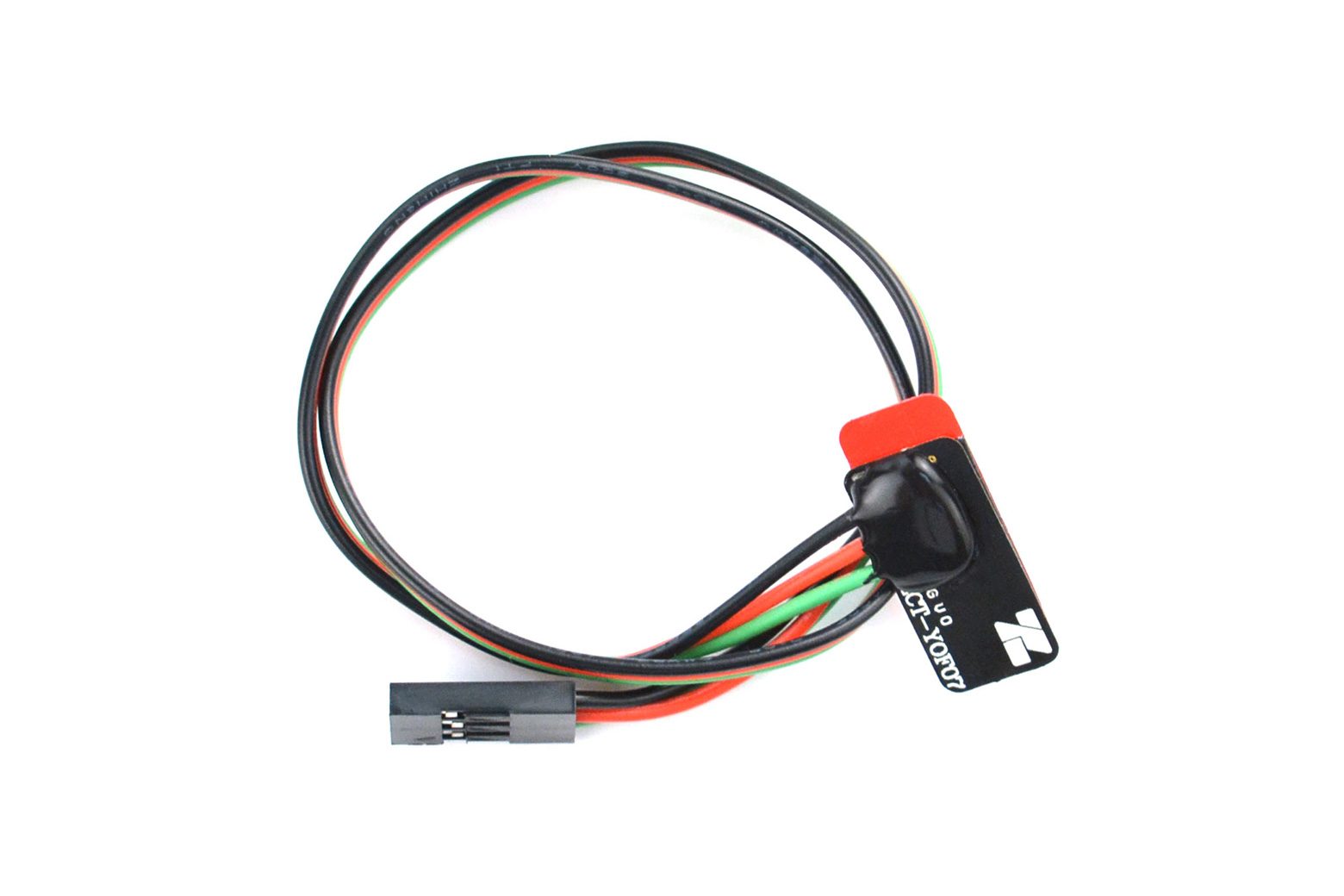

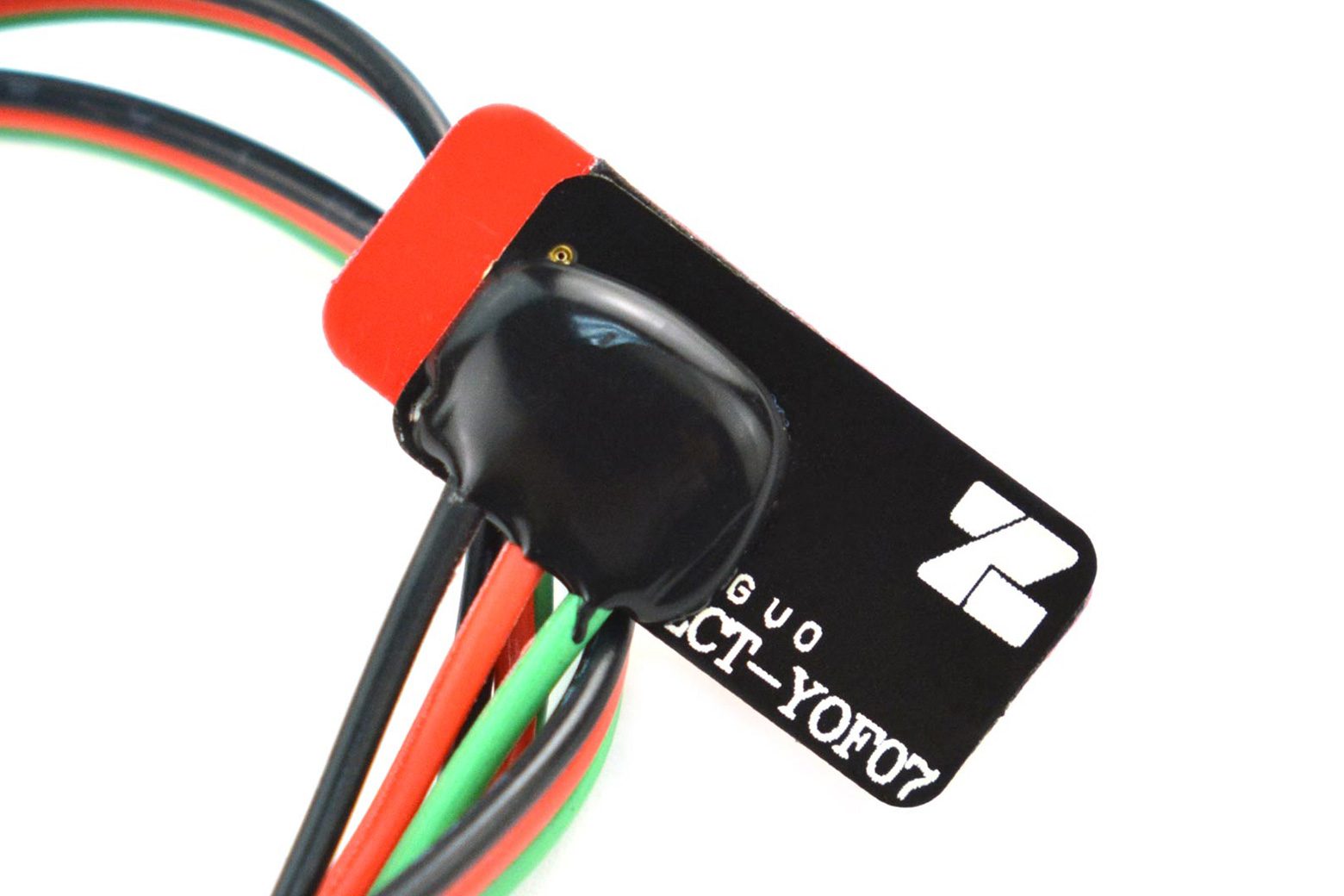

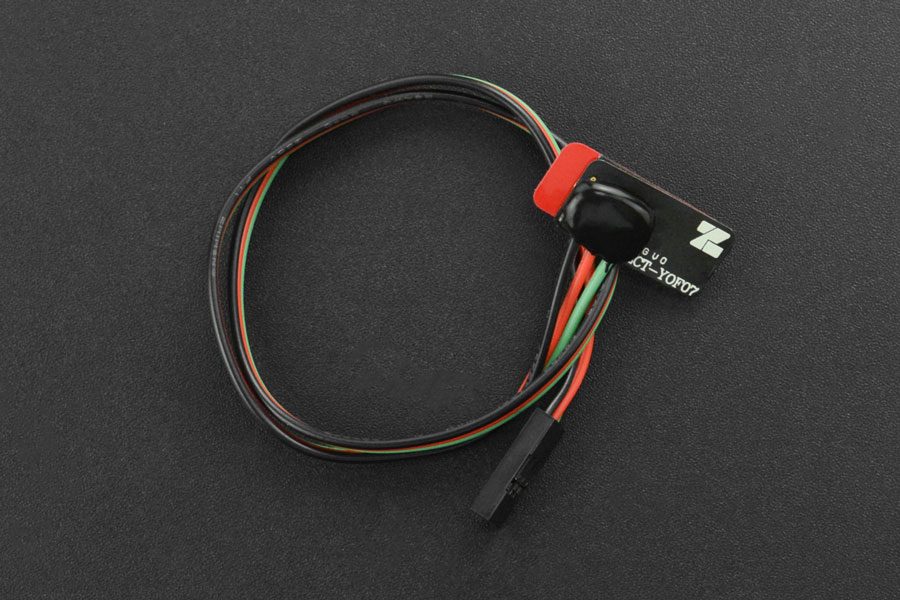

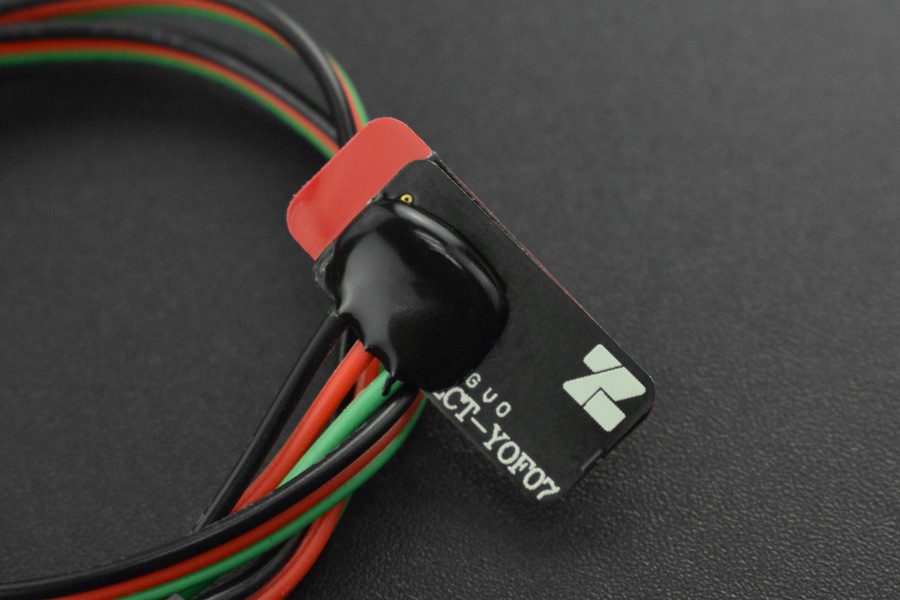

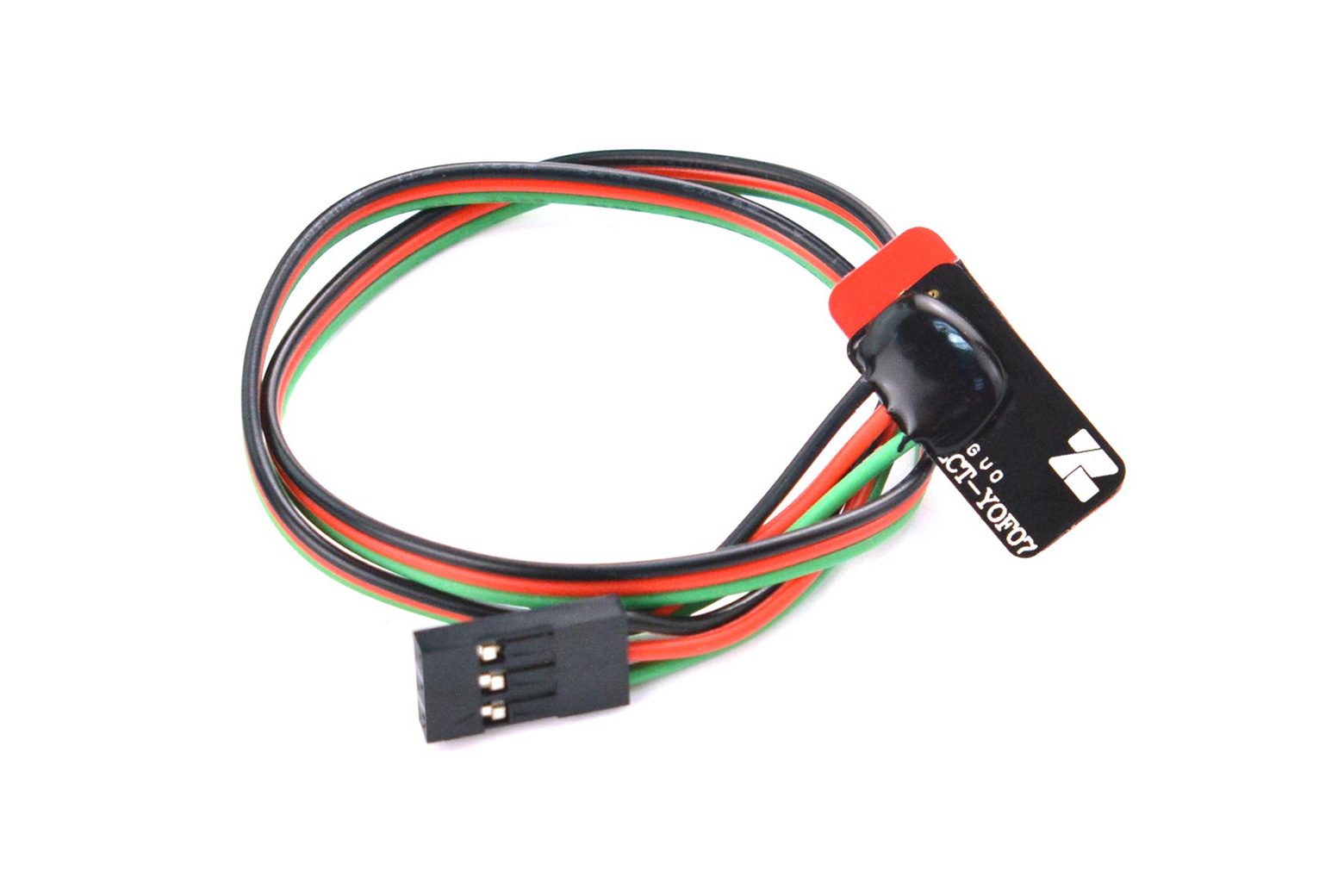

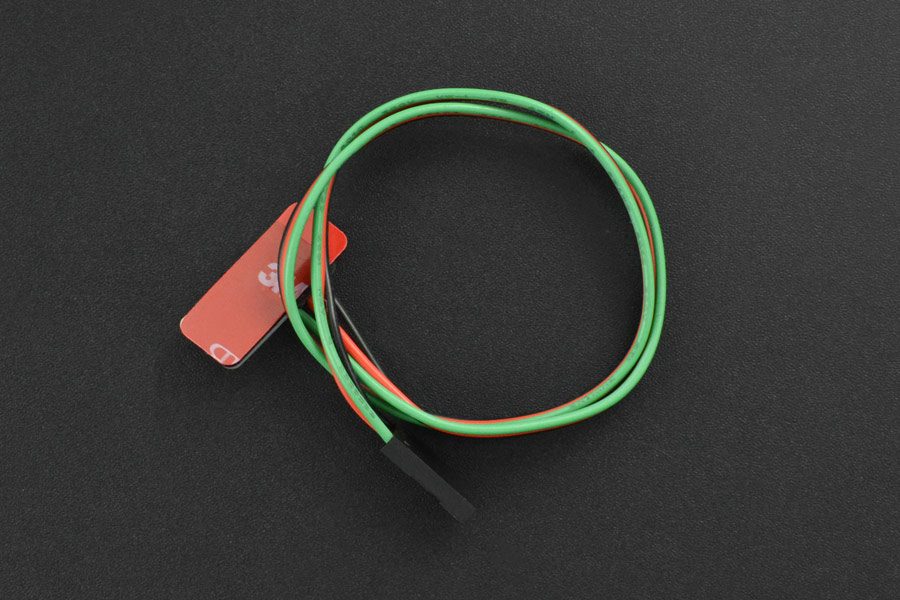

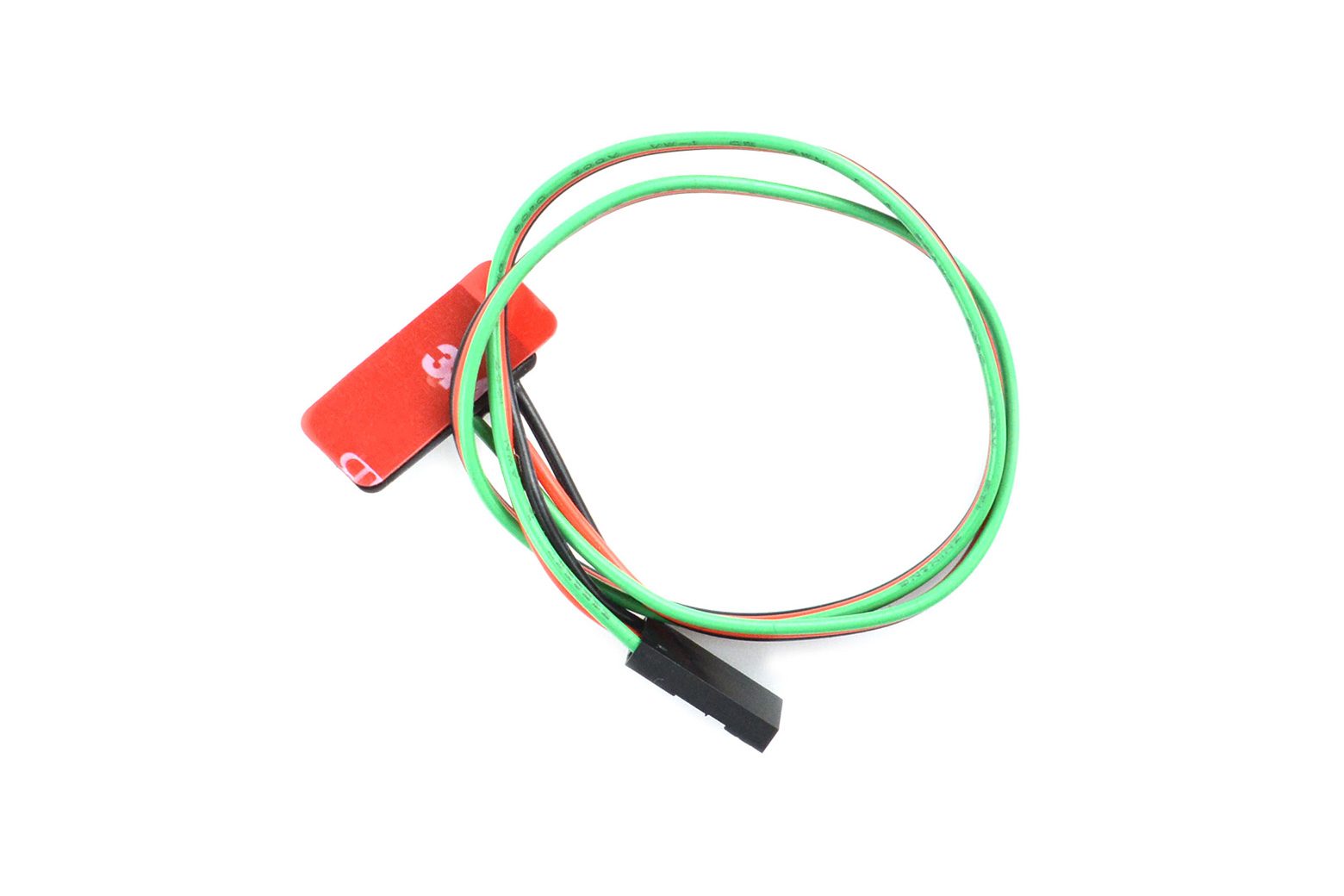

Introduzione Questo sensore di livello del liquido capacitivo senza contatto utilizza un substrato flessibile con un design leggero e sottile. Con nastro adesivo 3M resistente alla temperatura e impermeabile sul retro, può essere facilmente fissato su superfici di qualsiasi tipo di contenitore non conduttivo il cui spessore è inferiore a 5 mm. Il sensore emette un livello digitale alto/basso (basso quando viene rilevato un liquido) e adotta un connettore DuPont a 3 pin, che può essere ampiamente utilizzato nel rilevamento del serbatoio dell’acqua, nella macchina per bevande, nel rilevamento del livello del tubo dell’acqua, nel rilevamento del livello della provetta per esperimenti scientifici e altri scenari. Principio di funzionamento Il sensore di livello del liquido intelligente utilizza la capacità di rilevamento dell’acqua per rilevare la presenza di liquido. Quando non c’è liquido in avvicinamento al sensore, il sensore ha una certa capacità statica dovuta alla capacità distribuita. Quando il livello del liquido sale lentamente vicino all’induttore, la capacità parassita del liquido verrà accoppiata al condensatore statico, facendo aumentare la capacità finale dell’induttore. Il segnale di capacità modificato viene quindi immesso nell’IC di controllo per la conversione del segnale, che cambierà. La capacità viene convertita nell’entità della variazione di un segnale elettrico, quindi un determinato algoritmo rileva e valuta l’entità della variazione. Quando la quantità di variazione supera una determinata soglia, si ritiene che il livello del liquido raggiunga il punto di rilevamento. Dimensioni Diagramma di connessione Caratteristiche Con design leggero e sottile Può essere fissato su superfici di contenitori non conduttivi Specifica Tensione di lavoro: 2,5~5,5 V CC Corrente di lavoro: 5V290uA 3V235uA Uscita: basso (liquido rilevato), alto livello (nessun liquido rilevato) Intervallo di spessore (TR): 5 mm Isteresi: ±0,25%FS Livello di protezione: IP62 Temperatura di funzionamento: -30~85℃ Peso: 2g Gravità della lista di spedizione: Sensore di livello di liquidi flessibile capacitivo senza contatto x1 Documenti Wiki del prodotto Applicazioni Rilevamento di serbatoi d’acqua Macchina per bevande Rilevamento di livello di tubazioni dell’acqua Esperimento scientifico Rilevamento di livello di provette
