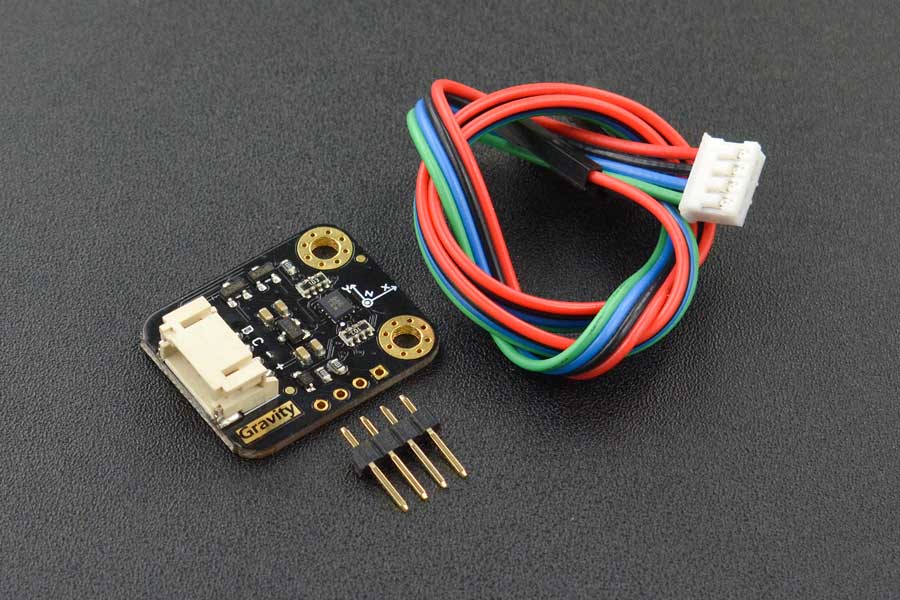

Gravità: sensore di movimento inerziale a 6 assi – SEN0250

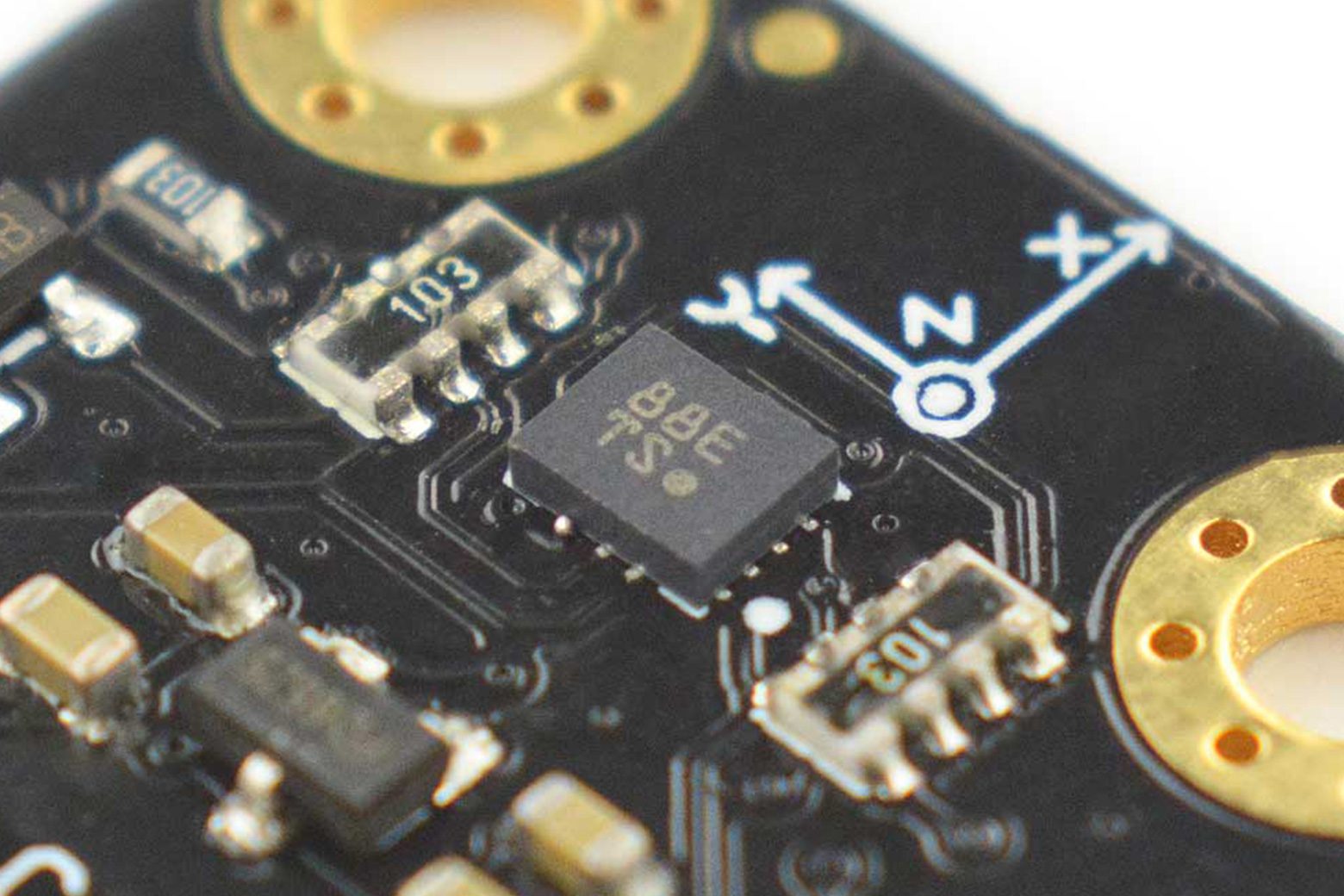

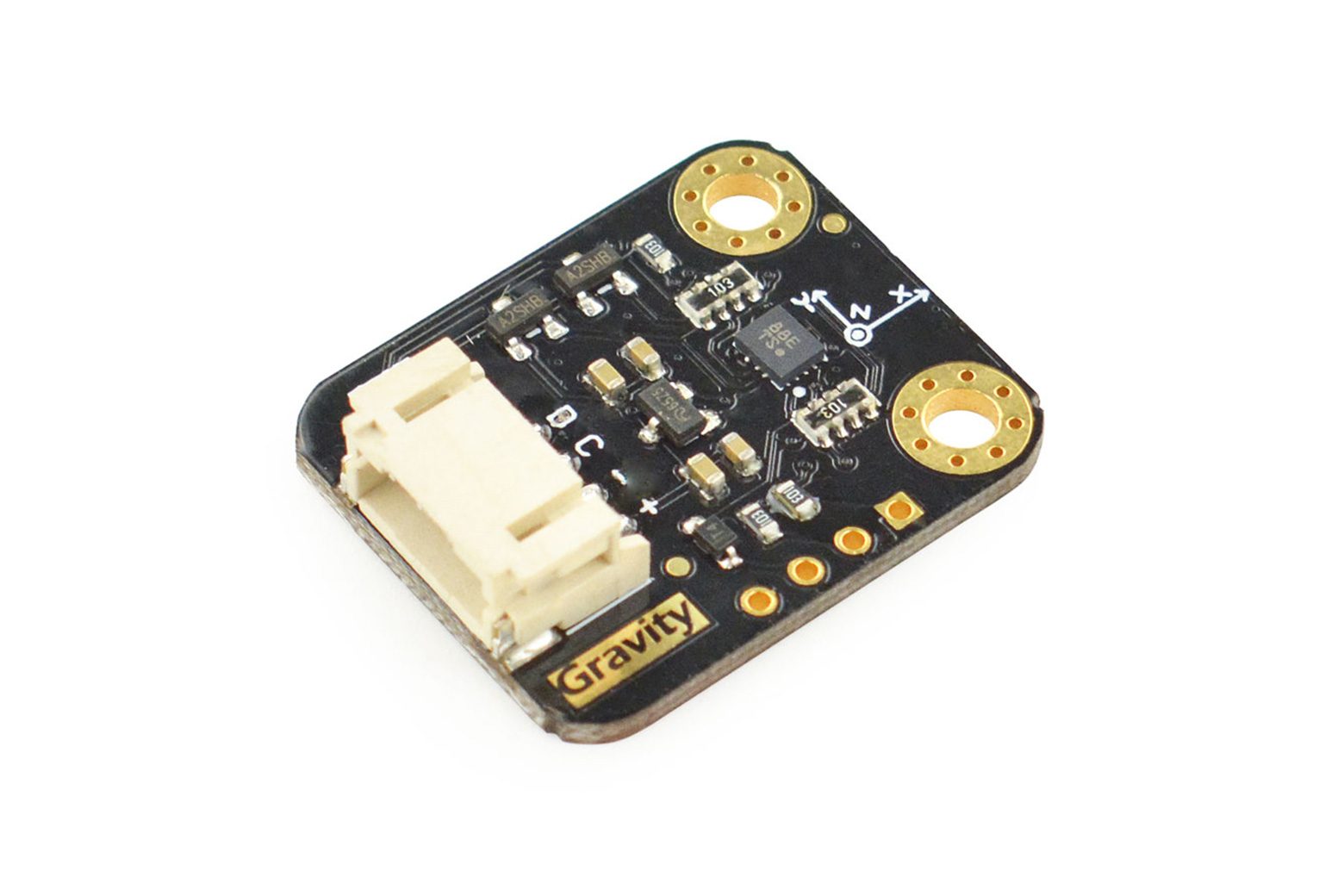

Introduzione Il sensore di movimento inerziale a 6 assi BMI160 è un nuovo prodotto di DFRobot. Si basa sul sensore MEMS a 6 assi Bosch BMI160 che integra un accelerometro a 3 assi a 16 bit con un giroscopio a 3 assi a bassissima potenza. Bosch BMI160 è progettato per smartphone, tablet, dispositivi indossabili. Dispone di algoritmi di conteggio dei passi intelligenti integrati che possono essere letti direttamente attraverso i registri. L’accelerazione a 3 assi integrata e il giroscopio a 3 assi possono rilevare corsa, fitness e altri movimenti. Chip di gestione dell’alimentazione LDO integrato, supporta un’alimentazione di tensione di 3,2 ~ 6 V e dispone anche di un circuito di conversione del livello I2C, compatibile con il micro controller Arduino 3,3 V e 5 V. Caratteristiche Conteggio passi Rilevamento accelerazione Misurazione inclinazione Display Alterna modalità orizzontale/verticale Specifiche Tensione operativa: 3,2 V~6 V Consumo corrente: <1 mA Interfaccia: Gravità-I2C Gamma di accelerazione: ±2 g/±4 g/±8 g/±16 g Gamma giroscopi: ±125°/s,±250°/s,±500°/s,±1000°/s,±2000°/s Accelerazione Offset Zero-g: ±40mg Giroscopi Offset Zero-g: ±10°/s Frequenza programmabile: 25/32Hz~1600Hz Rilevamento e posizione 6D Uscita dati a 16 bit Resistenza agli urti: 1000gx 200us 2 generatori di interrupt programmabili indipendenti FIFO integrato da 1024 byte Temperatura di funzionamento: -40℃~+85℃ Dimensioni: 22X27mm/0,87×1,06 in Elenco di spedizione Gravità: I2C BMI160 IMU a 6 assi x1 Cavo sensore di gravità I2C/UART x1 XH2.54 Intestazione pin a fila singola-4P x1 Progetti Progetto 1. Un contapassi da polso basato sul sensore di movimento BMI160 Recentemente ho acquistato un sensore di movimento inerziale a 6 assi da DFRobot. Quindi mi viene in mente che perché non realizzare un contapassi da braccialetto per calcolare la mia forza fisica. Il materiale di cui potresti aver bisogno: Gravity: Sensore di movimento inerziale a 6 assi I2C BMI160 ×1 Beetle – Il più piccolo Arduino ×1 Display Gravity I2C OLED-2864 ×1 Batteria mini-litio da 3,7 V ×1 Pulsante ×2 Interruttore a levetta ×1 Cinturino ×1 Progetto 2. Luce della Terra – Una lampada per stampa 3D basata su accelerometro giroscopico BMI160 Una luce può essere accesa battendo sul tavolo. Elenchi dei materiali: Gravità: I2C BMI160 Sensore di movimento inerziale a 6 assi Beetle – Il più piccolo Arduino Caricabatterie al litio da 3,7 V Batteria al litio da 3,7 V 10 perline lampada piranha Una piccola quantità di pigmento acrilico (verde, giallo, blu e marrone; se viene fornito il pigmento grigio e bianco, non è necessario preparare il colore a olio) Pittura a olio grigio chiaro e bianco Un bel pulsante da 2 piedi (l’ho comprato su Taobao) Cavo conduttore (2 mm) (In caso negativo, sostituirlo con filo di ferro dolce) Asta cava in PVC da 40 cm (io uso quella con diametro esterno 9 mm e diametro interno 5 mm) Una vite e un dado con una lunghezza di 20 mm Documenti Wiki del prodotto
