Gravità: sensore di peso digitale (senza base) – SEN0160

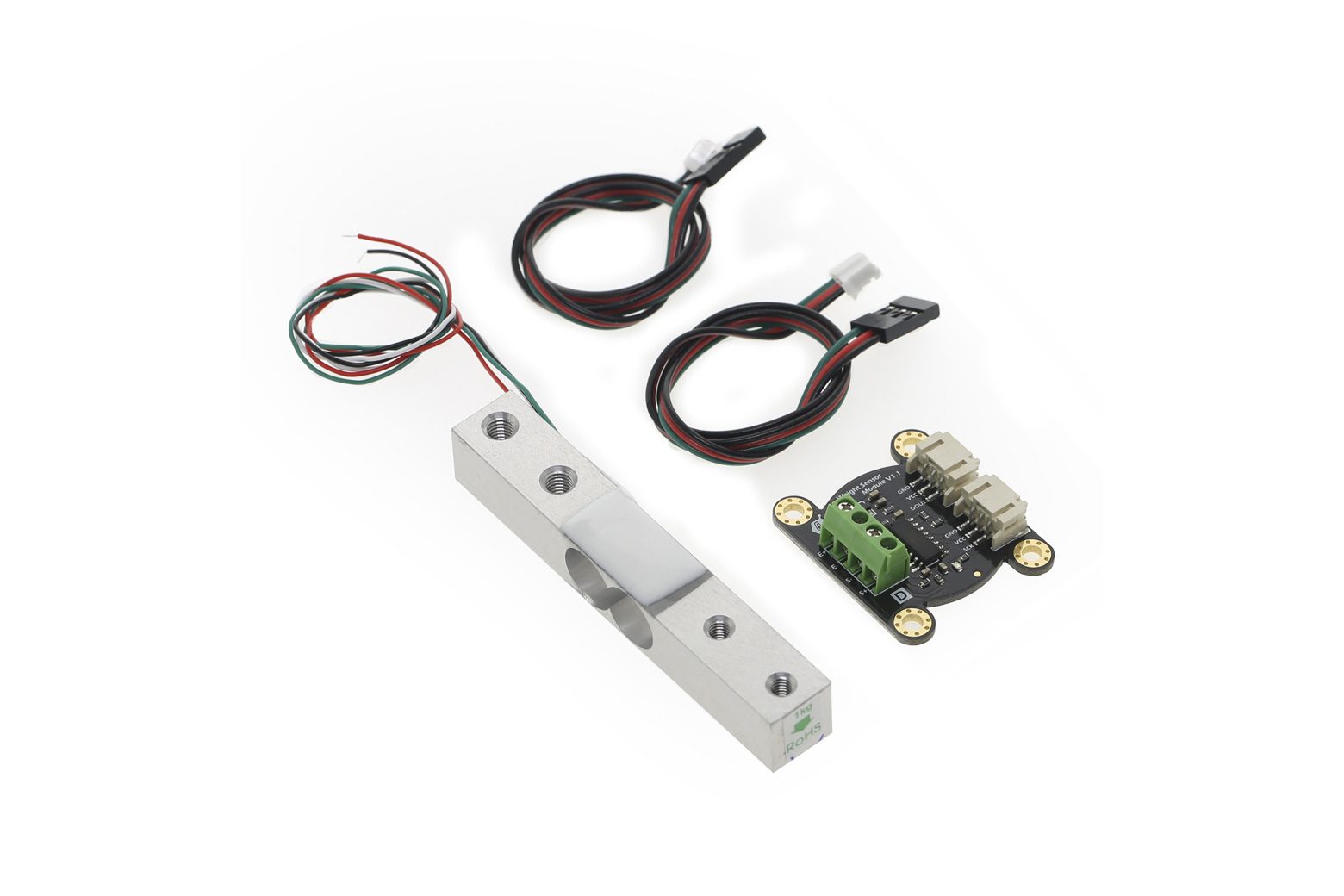

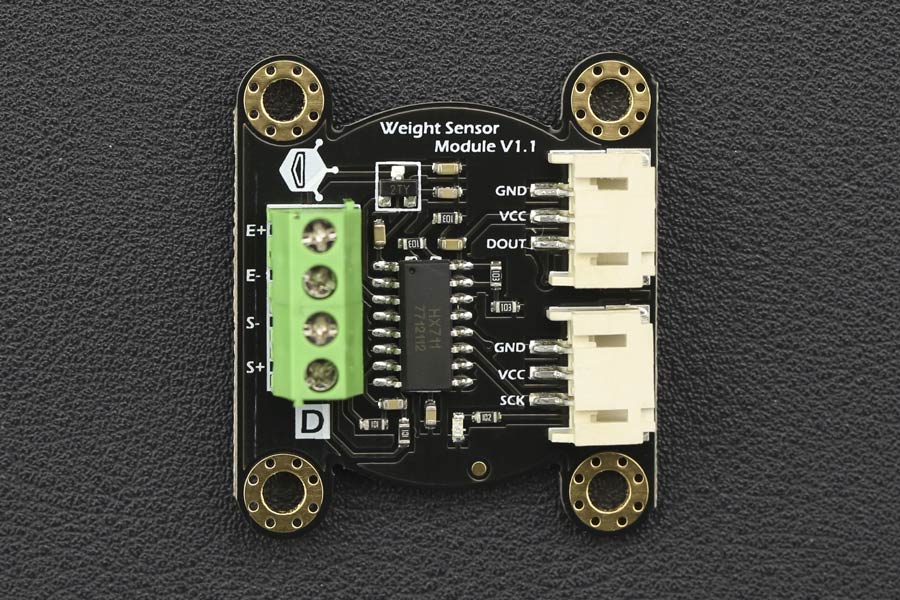

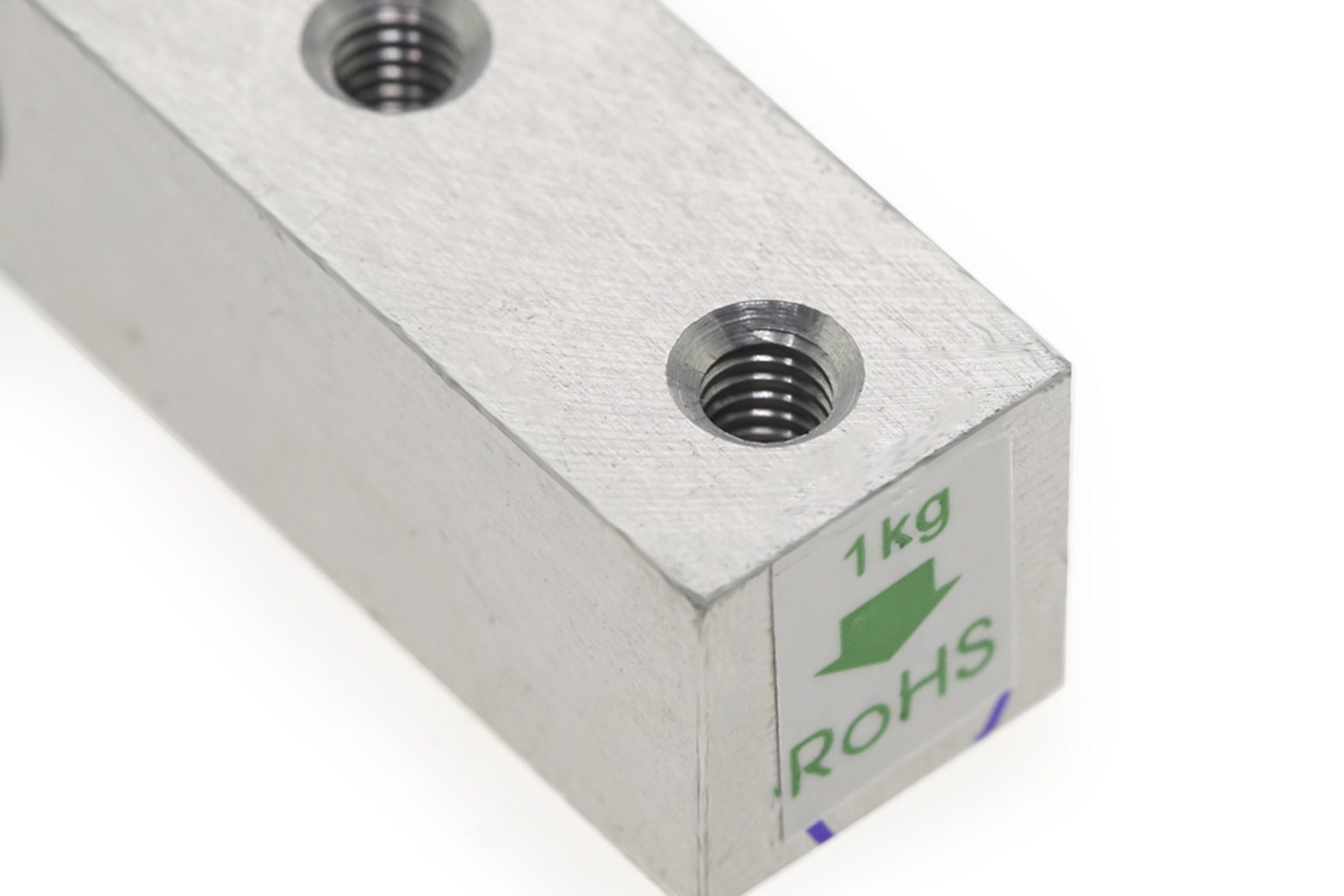

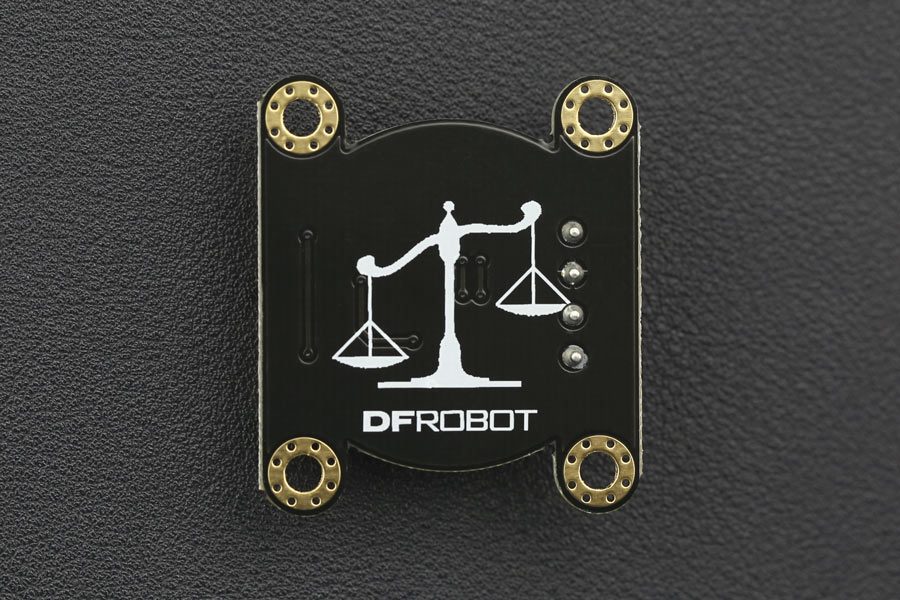

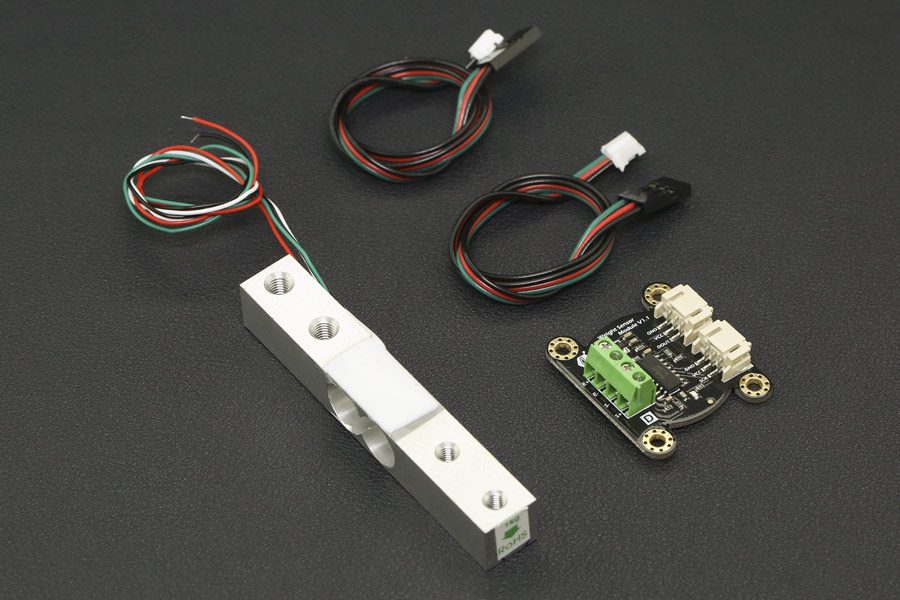

Introduzione Questo sensore di peso elettronico Arduino è in grado di rilevare il peso di 1 kg. Si basa su HX711, un convertitore analogico-digitale di precisione a 24 bit progettato per bilance e applicazioni di controllo industriale per interfacciarsi direttamente con un sensore a ponte. Questo sensore di peso elettronico Arduino riduce il costo della bilancia elettronica e allo stesso tempo migliora le prestazioni e l’affidabilità. L’interfaccia di questo sensore utilizza DFRobot Gravity Interface. L’uscita adotta un terminale compatto che semplifica la connessione del sensore. È la scelta migliore per gli appassionati di elettronica realizzare una piccola scala domestica. Collegamento del sensore Nota: Linea rossa — E+ Linea nera — E- Linea bianca — S- Linea verde — S+ Nota: Questo sensore di peso include solo il sensore e il modulo. Se hai bisogno di una soluzione di bilancia completa con base acrilica e interfaccia I2C di facile utilizzo (calibrazione automatica), consulta [Gravità: kit sensore di peso I2C 1Kg]. Specifica Convertitore analogico-digitale a 24 bit per bilance (HX711) Due canali di ingresso differenziali selezionabili PGA attivo a basso rumore su chip con guadagno selezionabile di 32,64 e 128 Regolatore di alimentazione su chip per cella di carico e alimentazione analogica ADC Oscillatore su chip che non richiede componenti esterni con cristallo esterno opzionale Power-on-rest su chip Semplice controllo digitale e interfaccia seriale: controlli pin-driven, nessuna programmazione necessaria Selezionabile Velocità dati in uscita 10SPS o 80SPS Reiezione alimentazione simultanea a 50 e 60Hz Tensione di alimentazione: 2,6 V~5,5 V Corrente: Temperatura di funzionamento: -40~85°C Pacchetto SOP-16 a 16 pin Peso Modulo sensore Gamma: 1 kg Tensione di eccitazione: 5-15 V Sensibilità di uscita: 1,0±0,15 mV/V Errore sintetico: 1 per mille per cento del fondo scala Spostamento zero: 0,05/0,03 （30min）%F.S Variazione temperatura zero: 0,05/0,03 %F.S/10°C Uscita zero: ±0,1 mV/V Impedenza di ingresso: 1055±15 Ω Impedenza di uscita: 1000±5 Ω Capacità di sovraccarico: 200% F.S Uscita: uscita analogica Dimensioni: 33mm*38mm Elenco di spedizione Modulo sensore peso x1 Sensore di peso x1 Cavo del sensore x2 Documenti WIKI (Modulo sensore di peso SKU:SEN0160) Scheda tecnica dello schema della libreria File di progettazione del modulo stampato in 3D
