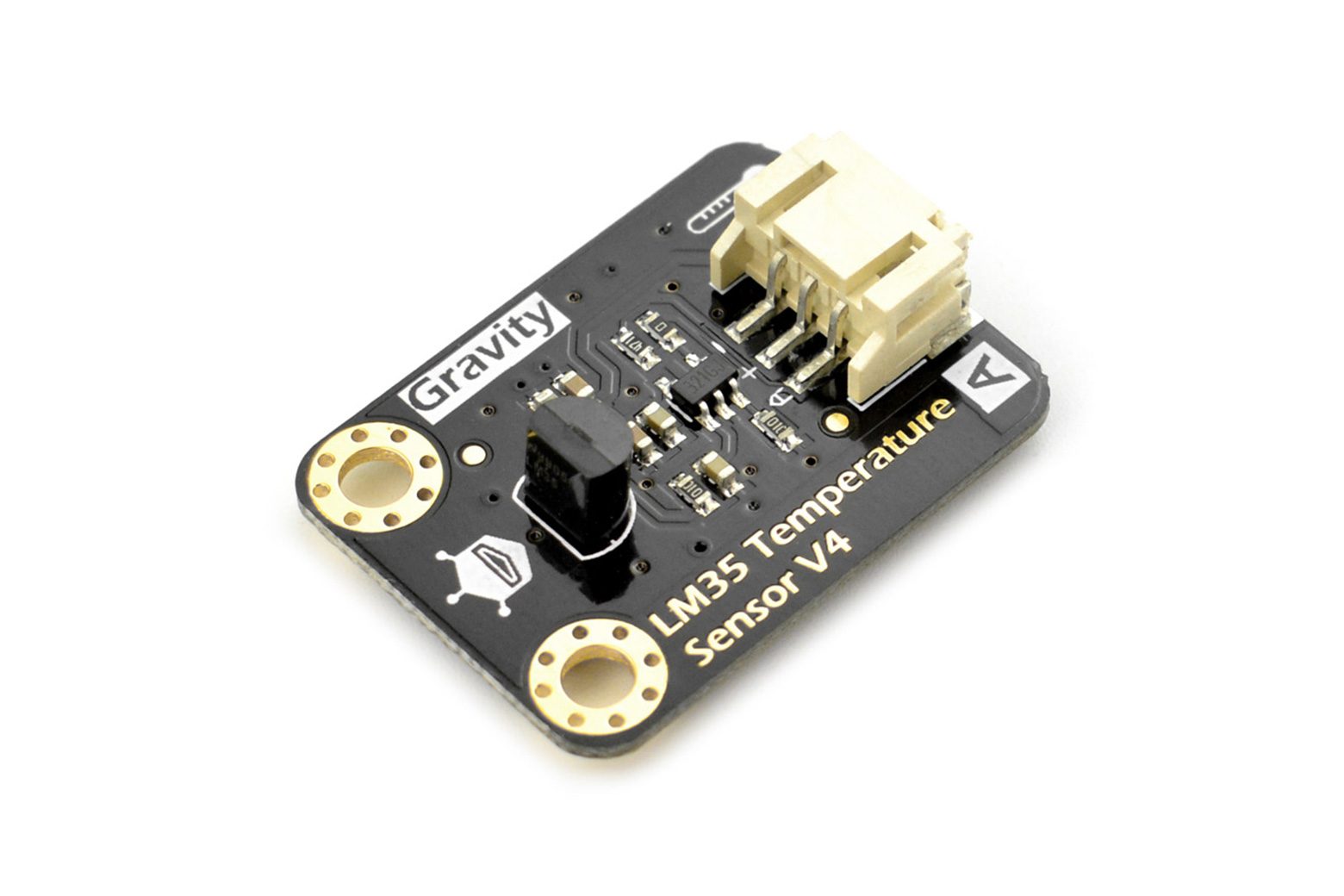

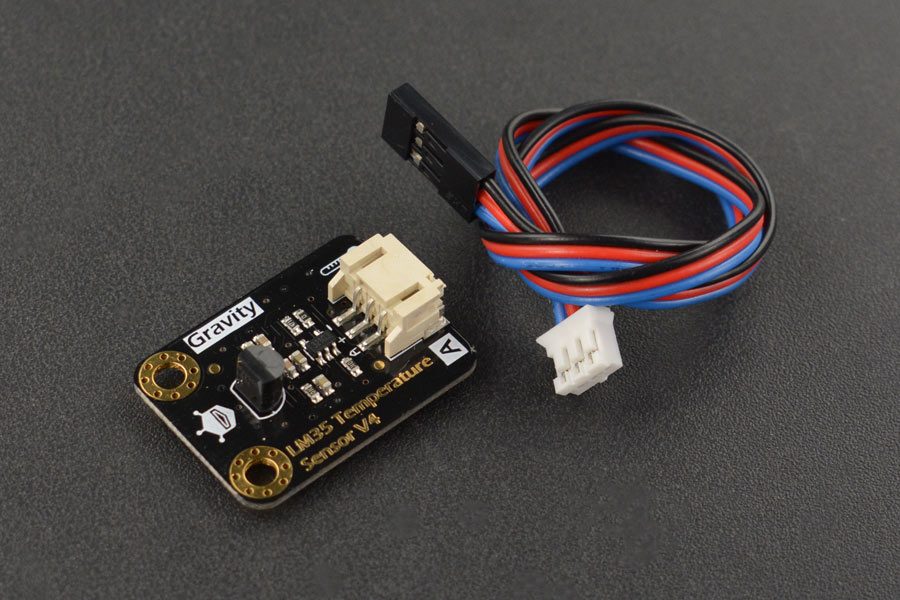

Gravità: sensore di temperatura analogico LM35 per Arduino – DFR0023

Introduzione Questo è un sensore di temperatura Arduino basato sul chip di temperatura LM35. È possibile utilizzare un sensore di temperatura per rilevare la temperatura dell’aria ambiente. Il chip LM35 è prodotto da National Semiconductor Corporation e offre un intervallo funzionale compreso tra 0 gradi Celsius e 100 gradi Celsius con una sensibilità di 10 mV per grado Celsius. La tensione di uscita è proporzionale alla temperatura. È comunemente usato come sensore di misurazione della temperatura. Comprende termocoppie, resistenza al platino, resistenza termica e chip semiconduttori di temperatura, comunemente utilizzati nelle termocoppie per la misurazione delle alte temperature. Temperatura di resistenza al platino utilizzata nella misurazione di 800 gradi Celsius, mentre la resistenza termica e il sensore di temperatura a semiconduttore sono adatti per misurare la temperatura di 100-200 gradi o inferiore, in cui l’applicazione di un semplice sensore di temperatura a semiconduttore ha una buona linearità e un’elevata sensibilità. Il sensore di temperatura lineare LM35 e l’espansione specifica del sensore della scheda Arduino, in combinazione, possono essere molto facili da ottenere. Le definizioni dei pin del sensore di temperatura lineare LM35: (1) Uscita (2) potenza complessa (3). Per facilitare l’utilizzo di questo sensore, un’interfaccia Gravity è adattata per consentire il plug&play. Lo scudo di espansione Arduino IO è la soluzione migliore per questo sensore audio che si collega al tuo Arduino. Poiché questo sensore può funzionare a 3,3 V, il che lo rende compatibile con Raspberry Pi, Intel Edison, Joule e Curie Nano. Selezione del tipo di sensori di temperatura Nome Gravità: Sensore di temperatura IR senza contatto I2C per Arduino Gravità: Sensore di temperatura analogico LM35 per Arduino Gravità: Kit sensore DS18B20 impermeabile Gravità: Sensore di temperatura DS18B20 Gravità: Sensore analogico ad alta temperatura SKU SEN0226 DFR0023 KIT0021 DFR0024 SEN0198 Tensione operativa 3,3 V/5 V 3,3 V/5 V 3,0 V~5,5 V 3,3 V~5 V 3,3 V~5,5 V Corrente operativa 2,7μA 2,7μA <3μA <3μA 2,8μA Temperatura operativa -40℃～85℃ -40℃～150℃ -55℃～125℃ -55℃～125℃ 30℃～350°C Intervallo di misurazione della temperatura 0℃～65℃ 0℃～100℃ -55℃～125℃ -55℃～125℃ -55℃～125℃ Precisione della misurazione della temperatura 0,01℃ 0,5℃ 0,5℃ 0,5℃ 0,5℃ Deviazione di temperatura ±0,5℃ ±0,5℃ ±0,5°C ±0,5℃ ±0,5℃ Dimensioni 30*22(mm) 30*22(mm) 33*22(mm) 22*32(mm) 42*32*18(mm) Interfaccia Gravità-I2C Gravità-analogica Gravità digitale Gravità digitale Gravità analogica Tipo di dati Digit Analog Digit (unibus) Digit (unibus) analogico Prezzo $8,80 $4,50 $8,00 $4,00 $16,00 Breve introduzione Il sensore barometro BMP280 supporta Arduino e può misurare sia la temperatura che la pressione atmosferica. Può essere applicato per migliorare la navigazione GPS e coordinarsi con il sensore IMU per realizzare la navigazione interna ed esterna. Rispetto al sensore barometro BMP180 di ultima generazione, ha un consumo energetico inferiore, una risoluzione più elevata e una frequenza di campionamento più elevata. Applicazione: Navigazione GPS avanzata (ad es. miglioramento del tempo necessario alla prima correzione, navigazione stimata, rilevamento della pendenza) Navigazione interna (rilevamento del pavimento, rilevamento dell’ascensore) Navigazione esterna, applicazioni per il tempo libero e lo sport Previsioni meteo Applicazioni sanitarie (ad es. spirometria) Indicazione della velocità verticale (ad es. velocità di salita/discesa) $A Il sensore di temperatura può essere utilizzato per rilevare la temperatura dell’aria ambiente, la tensione di uscita è proporzionale alla temperatura. Ha una buona linearità e un’elevata sensibilità. Applicazione: Trattamenti medici Controlli personali Controlli industriali Aeronautica e astronautica. Il sensore di temperatura impermeabile DS18B20 è ampiamente utilizzato in molti campi, come la misurazione della temperatura del suolo, il controllo della temperatura del serbatoio caldo, ecc. Supporta la misurazione multipunto. Applicazione: Controllo costante della temperatura Sistemi industriali Elettronica di consumo Termistori Frigoriferi Fienili Serbatoi Sale telecomunicazioni Sale comunicazioni elettriche Cavi ecc. È possibile utilizzare un sensore di temperatura per rilevare la temperatura dell’aria ambiente. Può essere collegato a tre fili in parallelo per ottenere la misurazione della temperatura multipunto. Applicazione: Controllo costante della temperatura Sistemi industriali Elettronica di consumo Termistori Frigoriferi Fienili Serbatoi Sale telecomunicazioni Sale comunicazioni di alimentazione Cavi ecc. È stata utilizzata una sonda ad alta temperatura del tipo a resistenza PT100 per misurare un intervallo di temperatura compreso tra 30 e 350°C. Applicazione: Soprattutto per misurazioni di temperatura ad alta precisione. Trattamenti medici Motori Industriali Conteggi della temperatura Conteggi della resistenza Nome Gravità: i2C BMP280 Sensore barometro Modulo termometro a infrarossi Gravità: SHT1x Sensore di umidità e temperatura Gravità: Sensore di umidità e temperatura DHT11 per Arduino Sensore di temperatura e umidità DHT22 SKU SEN0206 SEN0093 DFR0066 DFR0067 SEN0137 Tensione operativa 3,3 V~5 V 3 V ~ 5 V 3,3 V ~ 5 V 3,3 V ~ 5 V +5 V Corrente operativa 1,2 mA 4 mA ~ 9 mA 2 μA 0,5 mA~2,5 mA 1,5 mA Temperatura di funzionamento -40 ℃ ~ 125 ℃ -10 ℃ ~ 50 ℃ -40 ℃ ~ 128,8 ℃ 0 ℃ ~ 50 ℃ -20 ℃ -80 ℃ Intervallo di misurazione della temperatura -70,01 ℃ ~ 382,19 ℃ -33℃～220℃ -40℃~128,8℃ 0℃～50℃ -40℃-80℃ Precisione della misurazione della temperatura 0,5℃ 2℃ (gamma completa) 0,5℃ 2℃ 0,5℃ Deviazione della temperatura ±0,5℃ ±0,6℃ ±0,4°C ±0,1℃ ±0,5℃ Dimensioni 31,5*18(mm) 12*13,7*35(mm) 32*27(mm) 22*32(mm) 22*32(mm) Interfaccia Gravity-I2C Digitalx3 Gravity-2-wire digital Gravity-digital Gravity-digital Tipo dati Cifra Cifra Cifra (unibus) Cifra (unibus) Cifra (unibus) Intervallo di misurazione dell’umidità NA NA 0-100%RH 20-90%RH 0-100%RH Deviazione dell’umidità NA NA ±4,5%RH ±5%RH ±2%RH Prezzo $16,00 $49,00 $21,05 $5,20 $9,50 Breve introduzione La misurazione senza contatto utilizza la radiazione infrarossa per misurare la temperatura e non richiede un tocco diretto. Inoltre, questo metodo di misurazione può essere letto in modo rapido e accurato. Questo modulo ha un FOV di 35° Lunghezza d’onda 5,5um-14um Applicazione: Monitor ambientale Domotica Elettronica automobilistica Industria aerea Militare È un termometro a lunga distanza appositamente progettato per un’elevata sensibilità, alta precisione, basso rumore e basso consumo energetico. Lunghezza d’onda: 5um-14um Questo modulo ha un FOV di 26,6°x 2 = 53,2° Applicazione: apparecchiature mediche Sistemi di allarme antincendio telecomunicazioni È composto da 1 modulo capacitivo di umidità e 1 modulo di temperatura con gap energetico, perfetta integrazione di 1 convertitore A/D a 14 bit e 1 interfaccia digitale a 2 fili. La tecnologia CMOSens offre vantaggi quali basso consumo energetico, risposta rapida, capacità anti-jamming ecc. Applicazione: Apparecchiature mediche HVAC Meteorologia Regolatore di umidità Deumidificatore Test e misurazioni Automobile Controllo automatico Questo sensore include un elemento resistivo e un senso di dispositivi di misurazione della temperatura NTC bagnati. Presenta qualità eccellente, risposta rapida, capacità anti-interferenza e vantaggi in termini di prestazioni ad alto costo. La sua distanza di trasmissione del segnale fino a 20 metri. Queste caratteristiche lo rendono una varietà di applicazioni e anche le applicazioni più esigenti. Applicazione: Apparecchiature mediche HVAC Meteorologia Regolatore di umidità Deumidificatore Test e misurazioni Automobile Controllo automatico Contiene un elemento resistivo e un senso di modulo di temperatura NTC umido. Rispetto al DHT11, ha una deviazione di umidità inferiore, una risposta più rapida, una migliore capacità anti-interferenza e un rapporto costo più elevato Applicazione: Apparecchiature mediche HVAC Meteorologia Regolatore di umidità Deumidificatore Test e misurazioni Automobile Controllo automatico Caratteristiche Basato sul sensore di temperatura LM35 a semiconduttore Può essere utilizzato per rilevare la temperatura dell’aria ambiente Elenco dei miglioramenti Struttura di assemblaggio standard (tempi di 5 mm Distanza centrale tra due fori di montaggio da 3 mm) Interfacce facilmente riconoscibili dei sensori (”A” per analogico e “D” per digitale) Icone per illustrare in modo semplice la funzione del sensore Connettore di alta qualità Superficie dorata ad immersione Tipo di specifica: Analogico Voltaggio di lavoro: 3,3-5 V Sensibilità: 10 mV per grado Celsius Intervallo funzionale: da 0 gradi Celsius a 100 gradi Celsius Documenti Manuale Scheda tecnica Schema Lista di spedizione Sensore di temperatura Arduino LM35 x1 Cavo sensore analogico (SKU:FIT0031) x1
