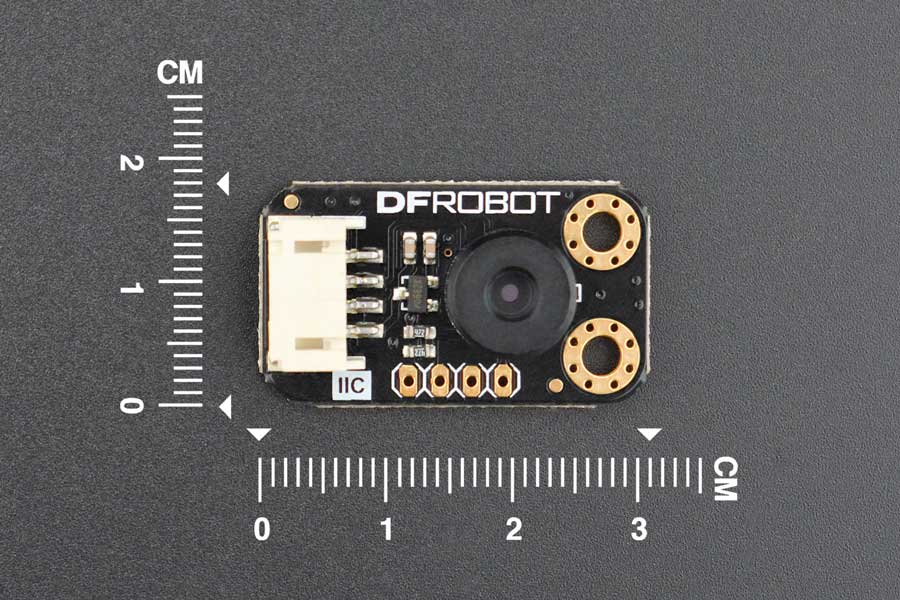

Gravità: sensore di temperatura IR senza contatto – SEN0206

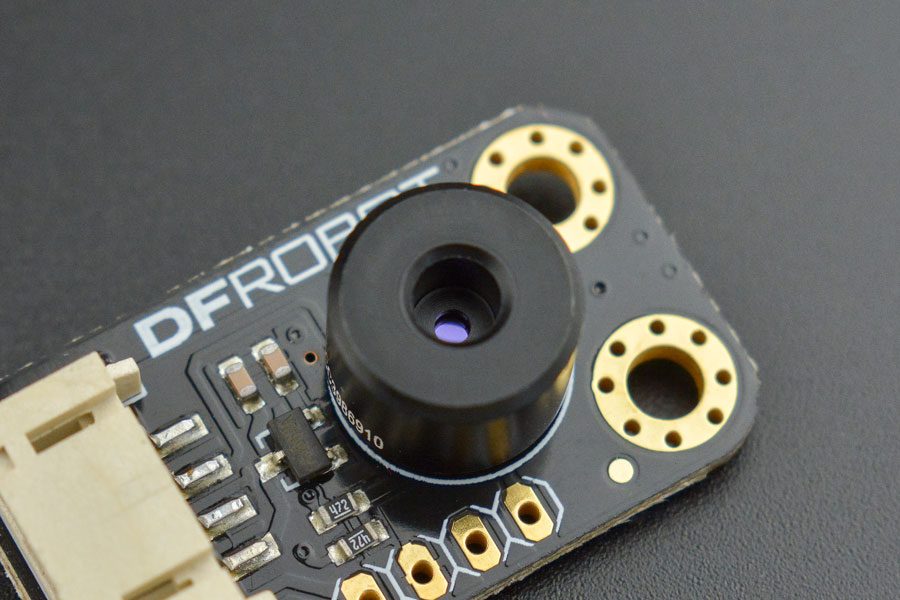

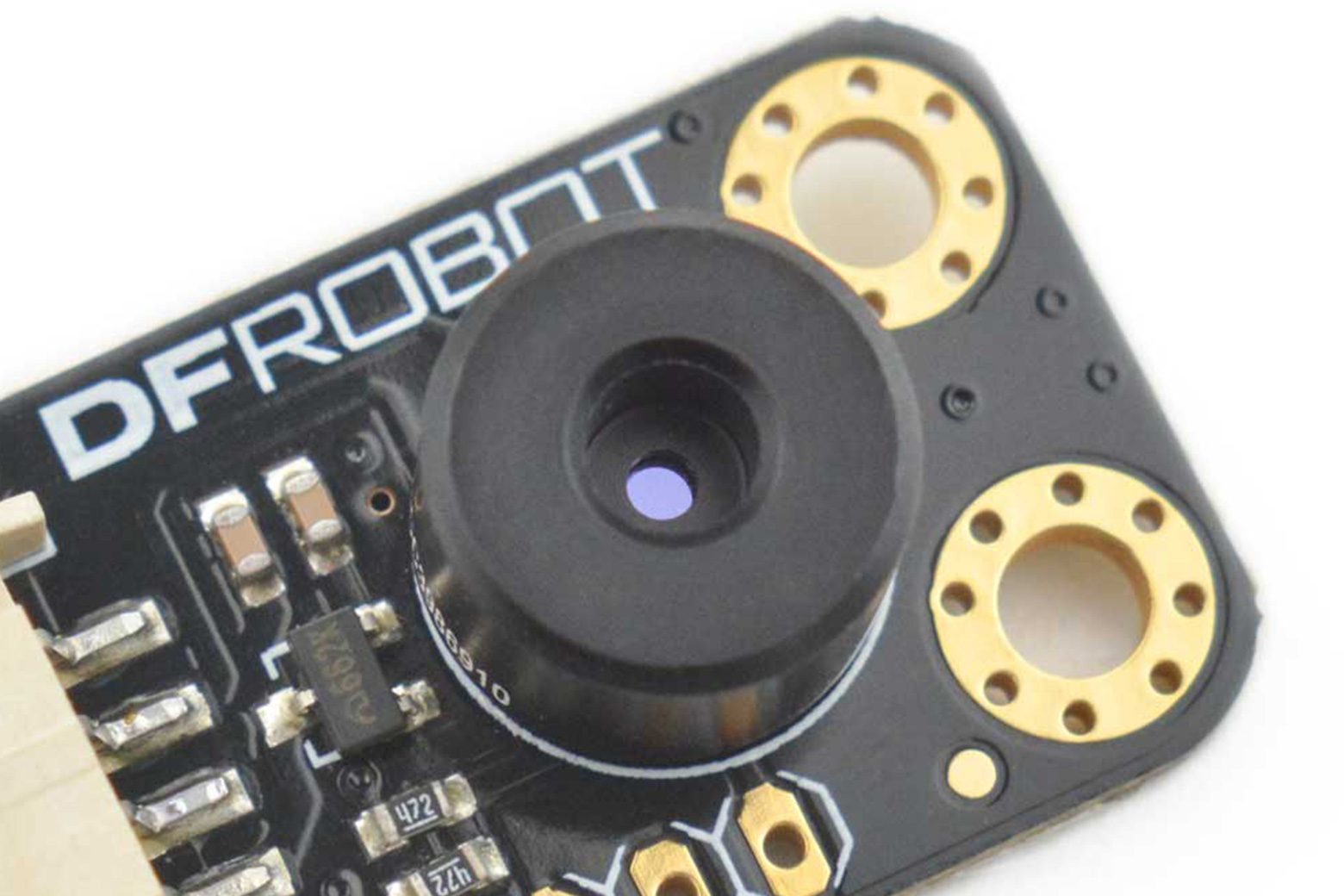

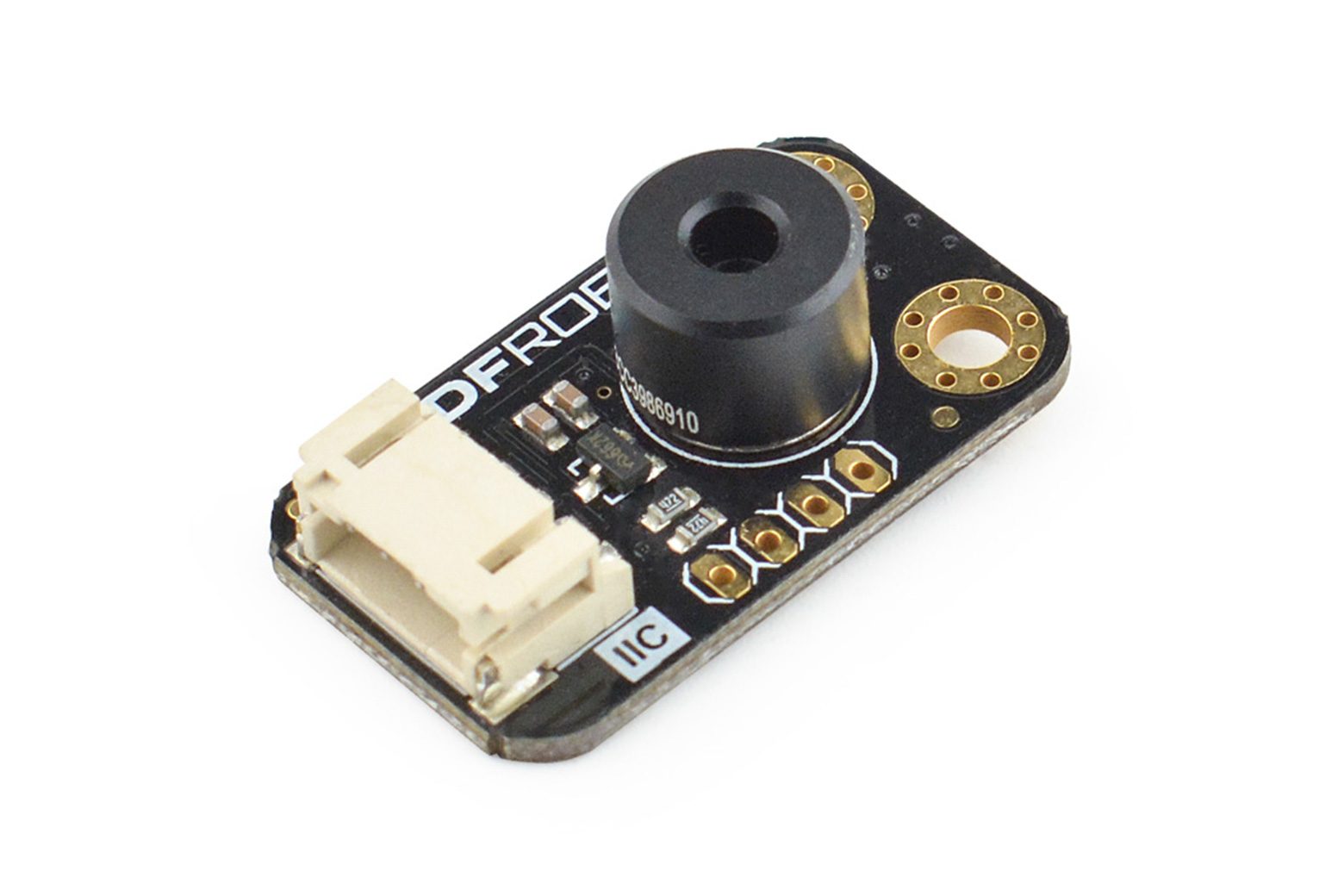

Introduzione Possiamo dividere la misurazione della temperatura in due tipologie: a contatto e senza contatto. La misurazione a contatto può misurare con precisione la temperatura solo quando l’oggetto da testare e il sensore raggiungono l’equilibrio termico. Ciò può significare tempi di risposta più lunghi e imprecisioni di lettura compensate dalla temperatura ambiente. La misurazione senza contatto, invece, utilizza la radiazione infrarossa per misurare la temperatura e non richiede un tocco diretto. Inoltre, questo metodo di misurazione può essere letto in modo rapido e accurato. Negli ultimi anni i metodi di misurazione senza contatto sono stati utilizzati per applicazioni mediche, di monitoraggio ambientale, di automazione domestica, di elettronica automobilistica, aerospaziale e militare. Il nostro ultimo modulo di misurazione della temperatura a infrarossi è l’MLX90614. Questo modulo misura la temperatura superficiale rilevando l’energia della radiazione infrarossa e la distribuzione della lunghezza d’onda. La sonda di temperatura IR è costituita da un sistema ottico, un rilevatore fotoelettrico, un amplificatore, un’elaborazione del segnale e un modulo di uscita. Il sistema ottico raccoglie la radiazione infrarossa nel suo campo visivo e l’energia della radiazione infrarossa viene convertita nei corrispondenti segnali elettrici quando converge sul rilevatore fotoelettrico. Dopo essere stato elaborato dall’amplificatore e dal circuito di elaborazione del segnale, il segnale viene convertito in un valore di temperatura. L’MLX90614 è autocalibrante e dispone di un amplificatore a basso rumore integrato nel chip di elaborazione del segnale. Il chip stesso è un dispositivo ADC e DSP a 17 bit, che fornisce risultati accurati e affidabili. Nota: l’MLX90614 offre una precisione standard di ±0,5˚C attorno alla temperatura ambiente, mentre l’MLX90614 per uso medico offre una precisione di ±0,2˚C in un intervallo di temperature limitato attorno alla temperatura del corpo umano. Gravità: sensore di temperatura IR senza contatto I2C per Arduino (MLX90614-DCC), grazie al suo ampio campo visivo (FOV = 35°), è più adatto per applicazioni commerciali. Consigliamo Gravità: sensore di temperatura IR senza contatto I2C (MLX90614-DCI) per applicazioni industriali. Ha un raggio d’azione più lungo. Specifiche Modello: MLX90614-DCC Tensione operativa: 3,3 V – 5 V Precisione di misurazione: ±0,2℃(intervallo di temperatura corporea)/±0,5℃ Temperatura: da -70,01℃ a +380℃, (risoluzione 0,01℃) Tipo di interfaccia: I2C Sequenza di linea di interfaccia: VCC, GND, SCL, SDA FOV: 35° Dimensioni: 31,5*18 mm/1,24 x 0,7 pollici Peso: 15 g Elenco di spedizione Sensore termometro IR a contatto x1 Cavo JST PH2.0 a 4 pin x1 Documenti Prodotto Progetto WIKI: Pistola termica fai-da-te utilizzando Arduino e il modulo MLX90614
