Gravità: sensore di temperatura IR senza contatto – SEN0263

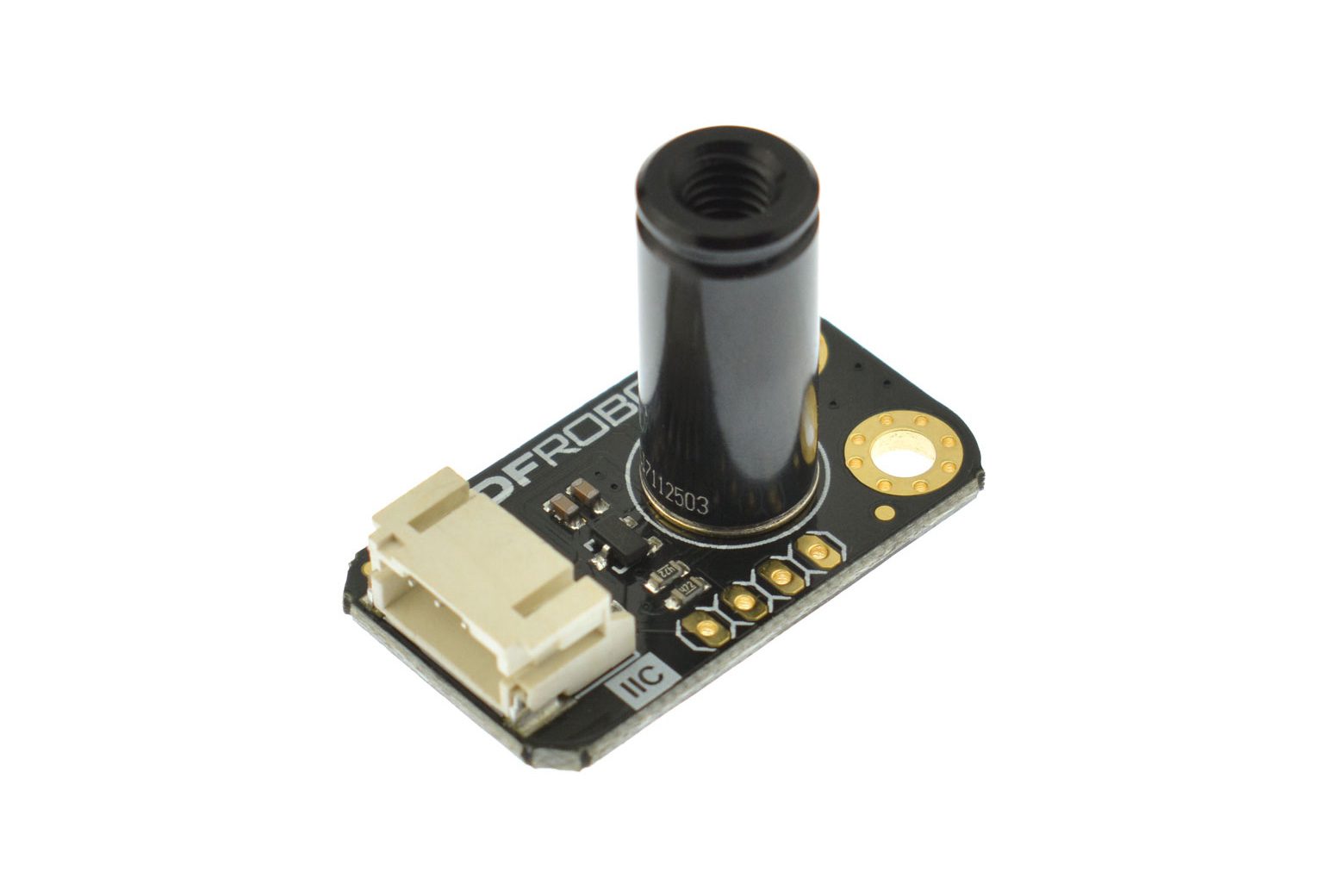

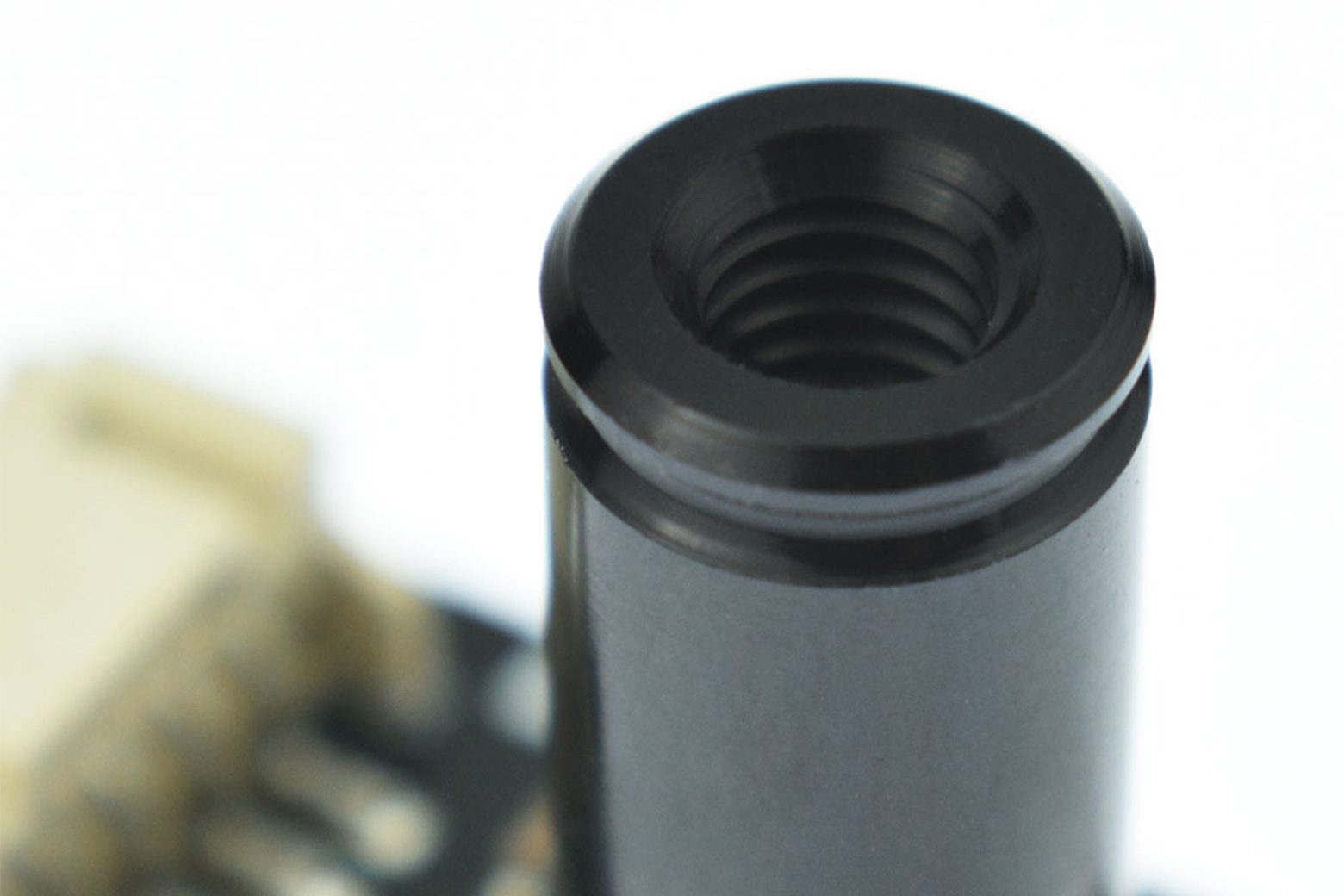

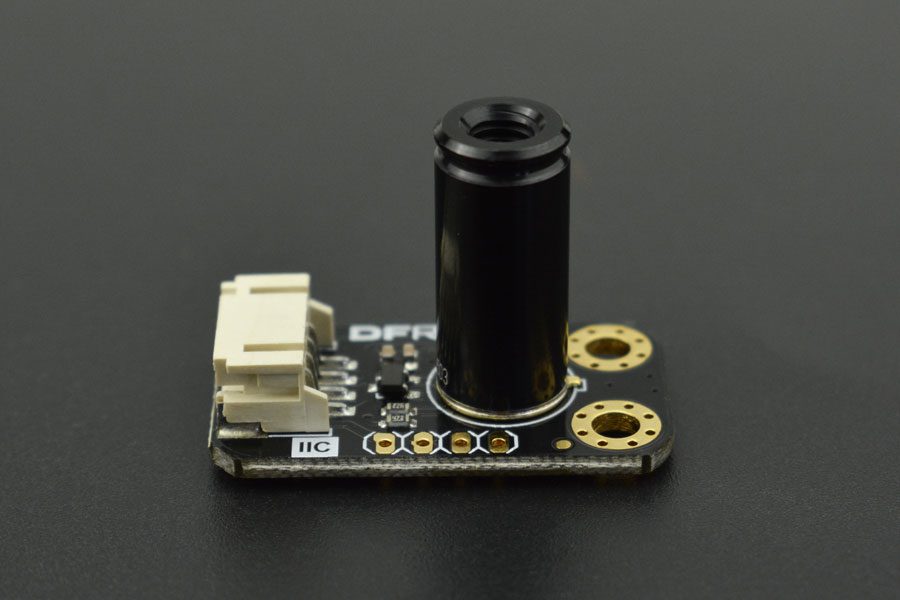

Introduzione Possiamo dividere la misurazione della temperatura in due tipologie: a contatto e senza contatto. La misurazione a contatto può misurare con precisione la temperatura solo quando l’oggetto da testare e il sensore raggiungono l’equilibrio termico. Ciò può significare tempi di risposta più lunghi e imprecisioni di lettura compensate dalla temperatura ambiente. La misurazione senza contatto, invece, utilizza la radiazione infrarossa per misurare la temperatura e non richiede un tocco diretto. Inoltre, questo metodo di misurazione può essere letto in modo rapido e accurato. Negli ultimi anni i metodi di misurazione senza contatto sono stati utilizzati per applicazioni mediche, di monitoraggio ambientale, di automazione domestica, di elettronica automobilistica, aerospaziali e militari. Il nostro ultimo modulo di misurazione della temperatura a infrarossi è l’MLX90614. Questo modulo misura la temperatura superficiale rilevando l’energia della radiazione infrarossa e la distribuzione della lunghezza d’onda. La sonda di temperatura IR è composta da un sistema ottico, un rilevatore fotoelettrico, un amplificatore, un modulo di elaborazione del segnale e di uscita. Il sistema ottico raccoglie la radiazione infrarossa nel suo campo visivo e l’energia della radiazione infrarossa viene convertita nei corrispondenti segnali elettrici quando converge sul rilevatore fotoelettrico. Dopo essere stato elaborato dall’amplificatore e dal circuito di elaborazione del segnale, il segnale viene convertito in un valore di temperatura. L’MLX90614 è autocalibrante e dispone di un amplificatore a basso rumore integrato nel chip di elaborazione del segnale. Il chip stesso è un dispositivo ADC e DSP a 17 bit che fornisce risultati accurati e affidabili. Gravità: il sensore di temperatura IR senza contatto I2C (MLX90614-DCI), grazie al suo campo visivo ridotto (FOV = 5°), è più adatto per applicazioni industriali in cui la distanza di rilevamento può essere più lunga. Nelle applicazioni generali, è possibile utilizzare Gravità: Sensore di temperatura IR senza contatto I2C per Arduino (MLX90614-DCC) Specifica Modello: MLX90614-DCI Tensione operativa: 3,3 V – 5 V Corrente operativa: 1,2 mA Temperatura: da -70,01 ℃ a +270 ℃, (risoluzione 0,01 ℃) Tipo di interfaccia: Sequenza di linea interfaccia I2C: VCC, GND, SCL, SDA FOV: 5° Dimensioni: 31,5*18 mm/1,24 x 0,7 pollici Peso: 15 g Lista di spedizione Gravità: I2C Sensore di temperatura IR senza contatto x1 Cavo JST PH2.0 a 4 pin x1 Documenti Wiki del prodotto Altri documenti
