Gravità: sensore magnetometro a triplo asse BMM150 - SEN0529 | DFRobot

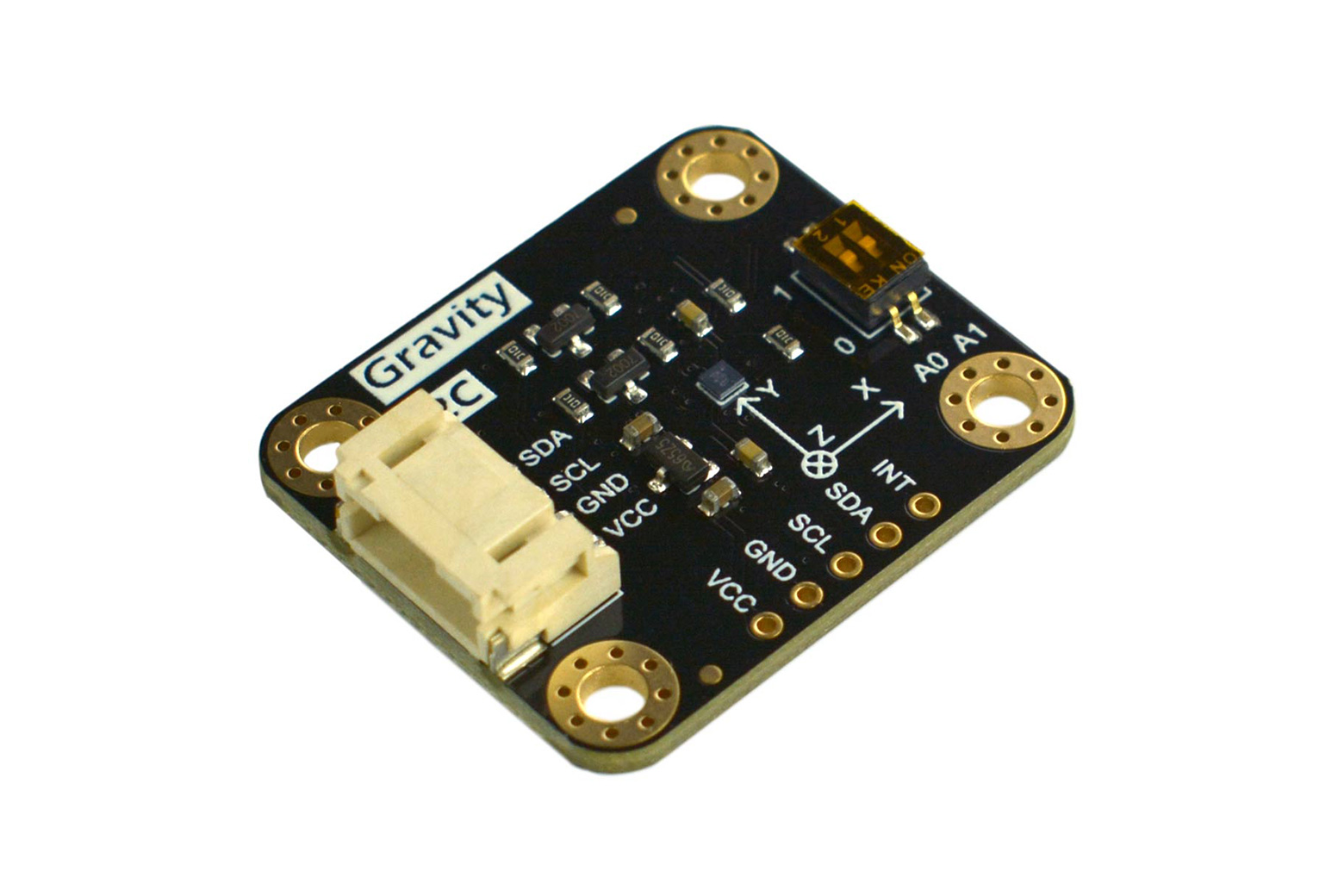

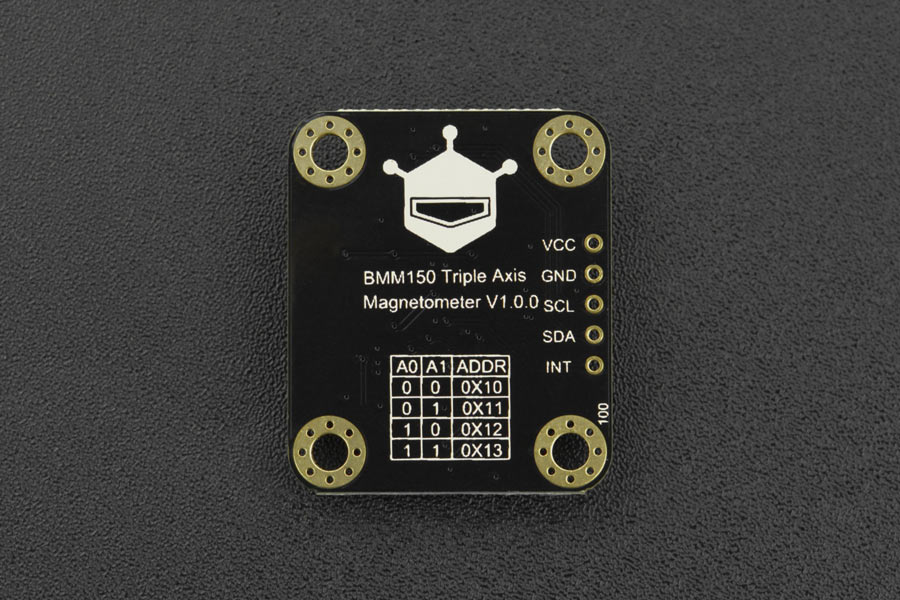

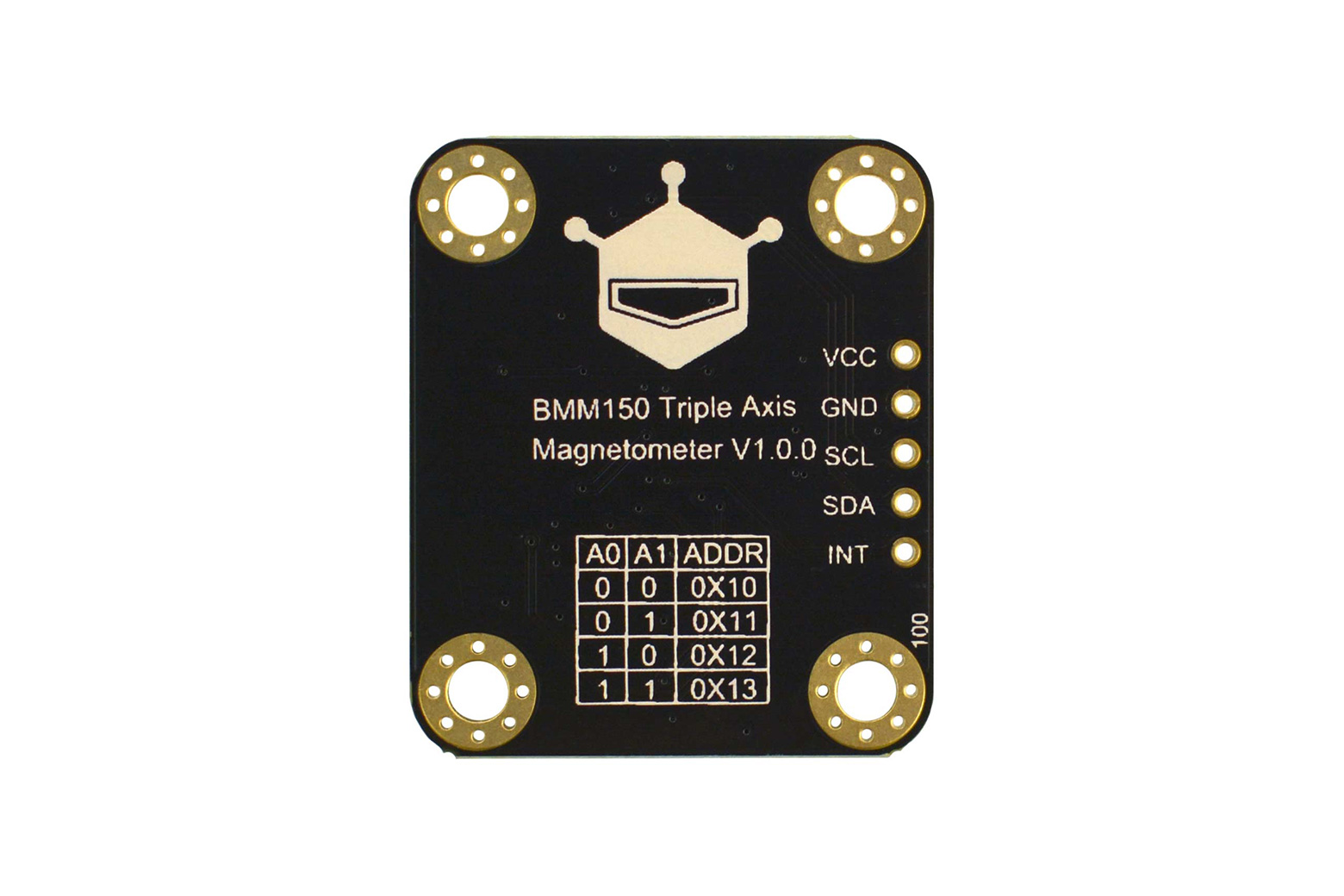

Introduzione BMM150 è un sensore geomagnetico a 3 assi a basso consumo e basso rumore di Bosch per applicazioni bussola. Consente misurazioni del campo magnetico e dell’angolo della bussola in tre perpendicolari entro un intervallo di misurazione di ±1300uT sugli assi X e Y e ±2047uT sull’asse Z. Caratterizzato da dimensioni ridotte e peso leggero, il sensore è dotato di un DIP switch a 2 bit per l’impostazione dell’indirizzo I2C e sono disponibili 4 indirizzi. Basato sulla tecnologia FlipCore proprietaria di Bosch, le prestazioni e le caratteristiche del BMM150 sono attentamente ottimizzate e possono quindi offrire un orientamento spaziale assoluto senza calibrazione, soddisfacendo perfettamente i requisiti di tutte le applicazioni mobili a 3 assi come navigazione e posizionamento robot, bussola elettrica, mappa elettrica, navigazione o realtà aumentata. Schema di collegamento con il microcontroller IoT FireBeetle 2 ESP32-E Caratteristiche Pin di interruzione programmabile Quattro indirizzi I2C configurabili Basso rumore (0,3-1,4uT) Elevata precisione (componente del campo geomagnetico orizzontale 30μT, ±2,5°) Specifiche Alimentazione: 3,3V-5V Temperatura operativa: da -40 a 85°C Comunicazione: I2C Risoluzione: 0,3μT Scostamento zero: ±40μT/±2μT (software ottimizzato) Non linearità: <1%FS Campo di misurazione: ±1300μT (assi x e y), ±2047μT (asse z) Corrente operativa: 1,7mA a frequenza 10Hz Basso rumore: 0,3-1,4μT Precisione: componente del campo geomagnetico orizzontale 30μT, ±2,5° Tempo di avvio: 3ms Gravità nella lista di spedizione: Sensore magnetometro a triplo asse BMM150 ×1 cavo sensore Gravity-4P I2C/UART ×1 connettore pin nero a fila singola-5PIN ×1 documenti Wiki del prodotto STP Modello 3D CAD 2D Dimensioni Schemi Scheda tecnica Applicazioni Droni Bussola Navigazione interna/esterna Testa Rilevamento del movimento Realtà aumentata Mappa elettrica con compensazione dell’inclinazione
