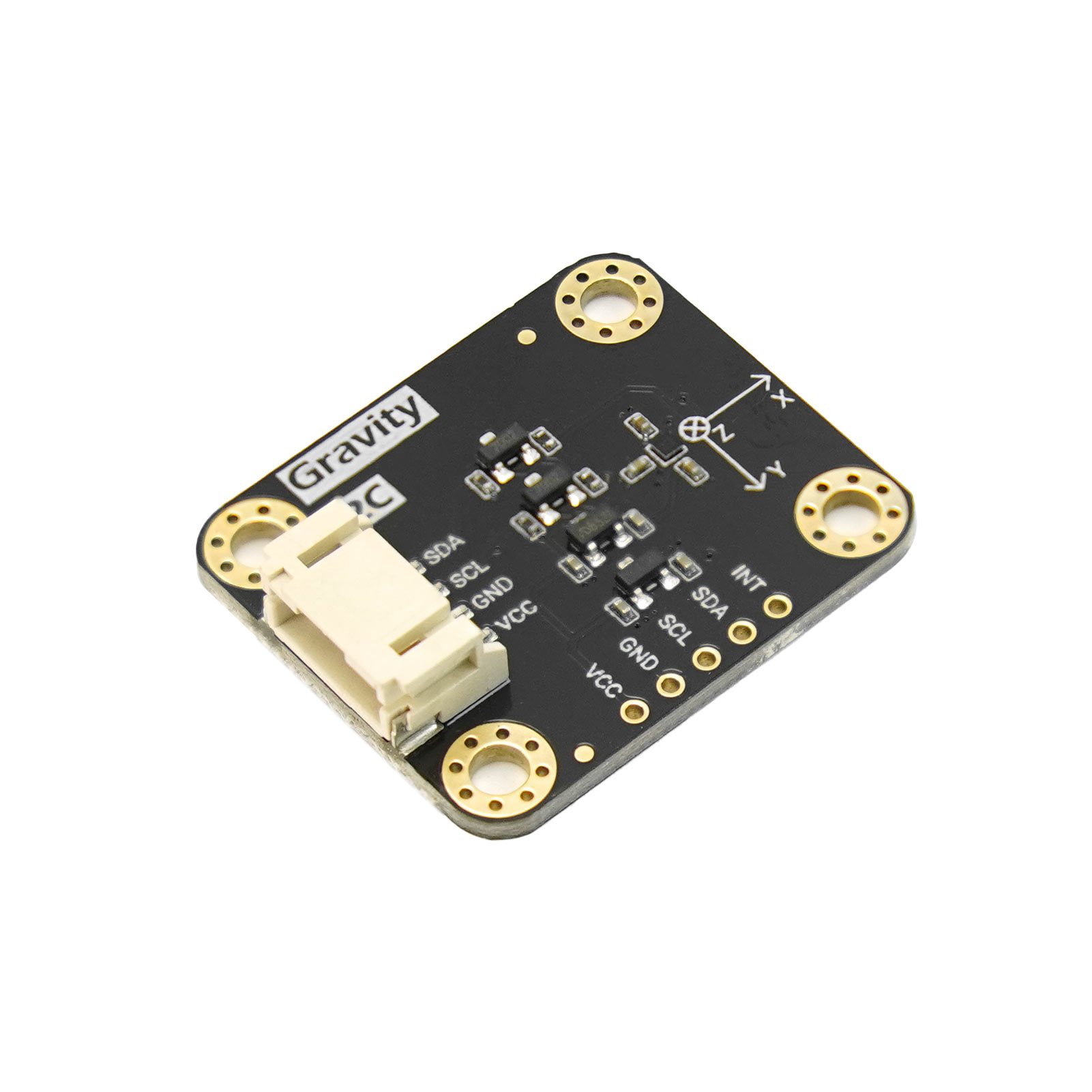

Gravità: sensore magnetometro a triplo asse BMM350 – SEN0619

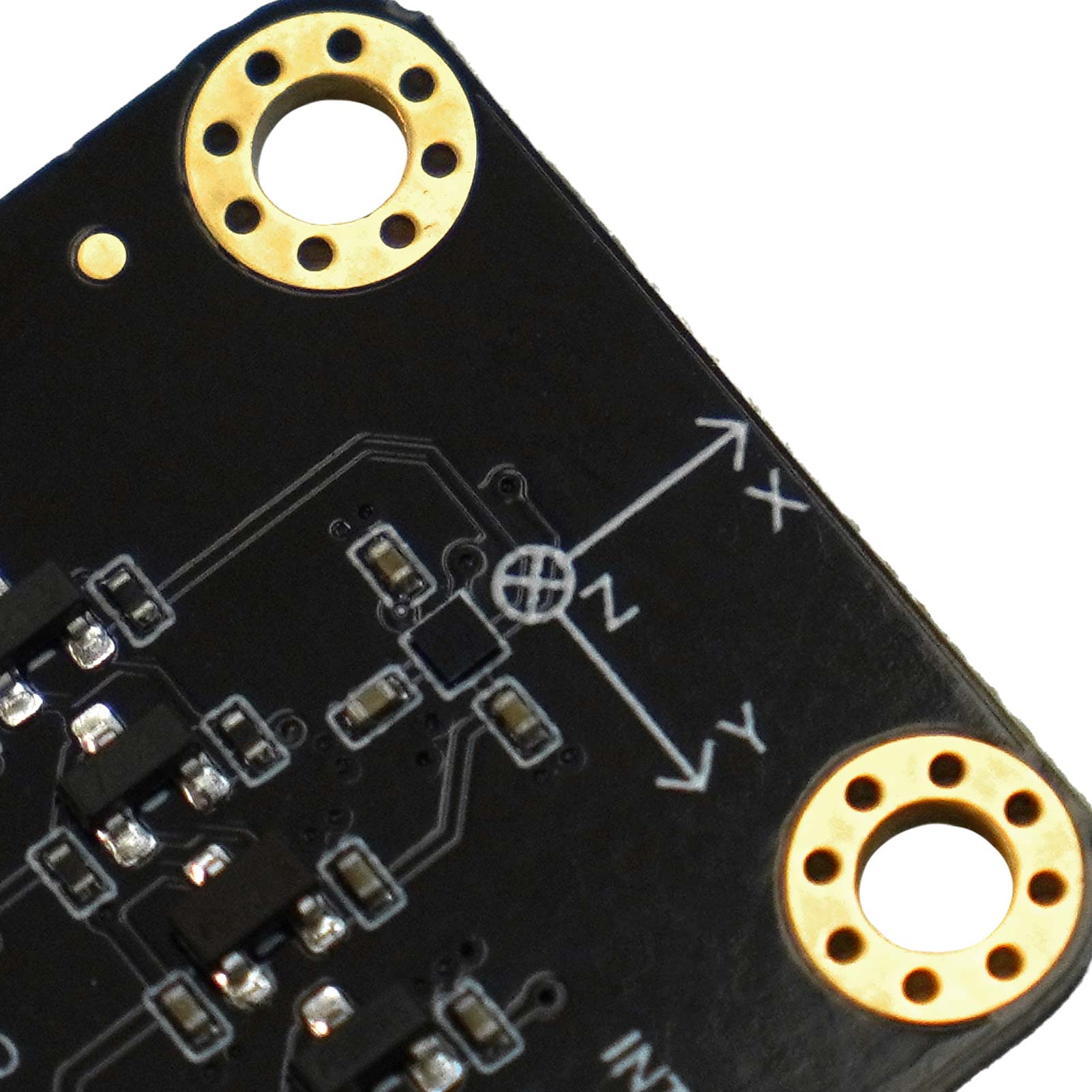

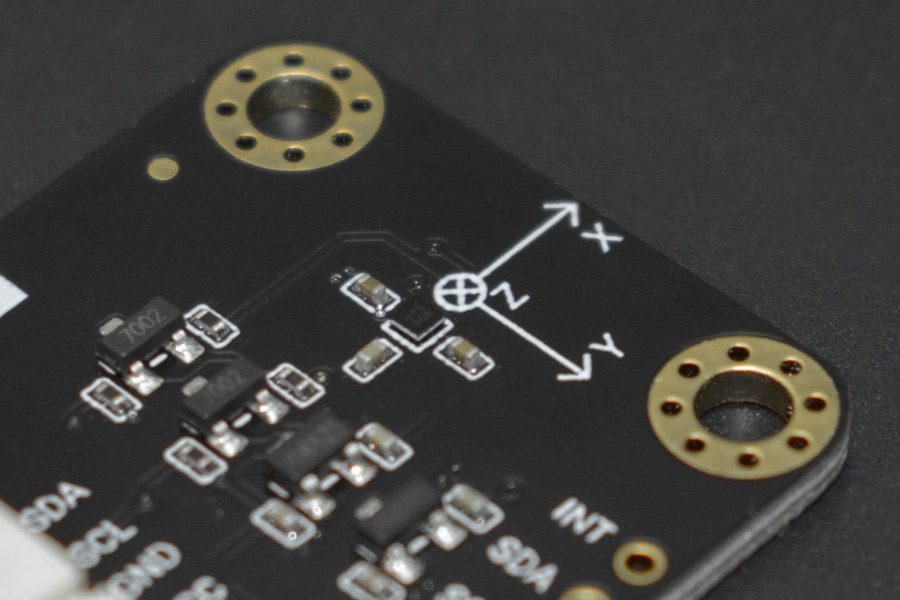

Introduzione Il sensore geomagnetico a 3 assi DFRobot Gravity: BMM350 è progettato per misurare i campi magnetici su tre assi verticali e funziona come una bussola. Utilizzando la tecnologia brevettata FlipCore di Bosch, questo sensore fornisce un orientamento spaziale accurato senza necessità di calibrazione. Mantiene la compatibilità con la precedente serie BMM150 offrendo allo stesso tempo prestazioni migliorate, tra cui un consumo energetico inferiore e capacità di misurazione migliorate. Il BMM350 è alimentato dall’innovativa tecnologia TMR (magnetoresistenza a tunnel), abbinata a una caratteristica caratteristica di recupero degli shock di campo che fortifica il dispositivo contro le interferenze provenienti da campi magnetici esterni, garantendo misurazioni costanti di alta precisione. In particolare, il BMM350 introduce la comunicazione I3C, offrendo funzionalità avanzate di trasmissione dati che migliorano l’integrazione dei sensori e riducono la complessità del cablaggio. Funzione Field Shock Recovery Alimentato dalla tecnologia TMR (Tunneling Magneto Resistive), il BMM350 è dotato di Field Shock Recovery, garantendo prestazioni stabili anche se esposto a disturbi del campo magnetico esterno. Questa funzione rende il sensore estremamente robusto, fornendo dati affidabili e coerenti in ambienti dinamici. Frequenza di campionamento e comunicazione I3C migliorate Il BMM350 supporta un’elevata frequenza di campionamento fino a 400 Hz, fornendo dati in tempo reale cruciali per applicazioni come AR/VR, navigazione geomagnetica AGV e droni. Inoltre, il nuovo protocollo di comunicazione I3C consente una trasmissione dei dati più rapida e consente di collegare più sensori su un singolo bus, riducendo la complessità del cablaggio e migliorando l’efficienza complessiva del sistema. Alta precisione, basso consumo energetico e ampio intervallo di misurazione Il BMM350 offre un miglioramento significativo nella precisione di misurazione rispetto al suo predecessore, il BMM150. Funziona con una corrente ultrabassa di soli 200μA in modalità normale a una frequenza di campionamento di 100Hz, rendendolo ideale per i dispositivi alimentati a batteria. Con un intervallo di misurazione di ±2000μT su tutti e tre gli assi, è in grado di gestire un ampio spettro di campi magnetici, adattandosi sia ad alte che a basse intensità di campo per varie applicazioni. Tabella comparativa delle specifiche BMM150 e BMM350 Tensione di funzionamento: 3,3~5 V CC Corrente di funzionamento: 200μA (modalità normale frequenza di campionamento a 100 Hz) Offset campo zero: ±25μT Protocollo: I2C Temperatura di funzionamento: -40~+85℃ Tempo di avvio: 2,5 ms Lista di spedizione Gravità: BMM350 Sensore magnetometro a triplo asse x1 Gravità UART/I2C cavo sensore x1 XH2.54-10pin Intestazione x1 Documenti Wiki del prodotto BMM350 Scheda tecnica Diagramma schematico Layout Dimensioni Pinout Tutorial Elenco API Applicazioni AR/VR: migliora l’orientamento spaziale in ambienti di realtà aumentata e virtuale. Bussola elettronica: offre dati direzionali affidabili per i dispositivi di navigazione. Navigazione geomagnetica AGV: supporta veicoli a guida automatizzata con posizionamento preciso. Droni: migliorano la stabilità e la precisione della navigazione nelle applicazioni aeree.
